TECHNICA ZSM 5100
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
TECHNICA ZSM 5100 est une Rectifieuse de centres conçue pour offrir grande précision, haute exactitude et fiabilité. Pièces Ø 8–125 mm, longueurs 50–1090 mm, charge table max. 120 kg; angle de perçage 60°; cône de centrage Ø 1–60 mm. Broche de meule Ø 32 mm; vitesses meule Ø15: 45 000 t/min, Ø27: 22 500 t/min, Ø48: 13 000 t/min; broche 0,25 kW; réglage tête meule max 160 mm; tension 400 V; poids env. 590 kg; dimensions L1120×l1070×H1950 mm. Accessoires: rehausse 470 mm, aspiration, éclairage, protection. Permet d’atteindre des tolérances serrées; applications typiques: automobile, horlogerie, outillage, aérospatial et médical.
| Diamètre min. de la pièce | 8 mm |
| Diamètre max. de la pièce | 125 mm |
| Longueur de la pièce min. | 50 mm |
| Longueur de la pièce max. | 1090 mm |
| Charge admise sur la table max. | 120 kg |
| Angle du perçage de centrage | 60 ° |
| Diamètre du cône de centrage min. | 1 mm |
| max. | 60 mm |
| Diamètre de la broche | 32 mm |
| Vitesses de broche avec: | |
| meule diamètre 15 mm | 45000 t/min |
| meule diamètre 27 mm | 22500 t/min |
| meule diamètre 48 mm | 13000 t/min |
| Puissance moteur: | |
| broche | 0.25 kW |
| Course planétaire | kW |
| Réglage max. tête de broche | 160 mm |
| Tension | 400 Volt |
| Poids de la machine env. | 590 kg |
| Encombrement machine: | |
| Longueur | 1120 mm |
| Largeur | 1070 mm |
| Hauteur | 1950 mm |

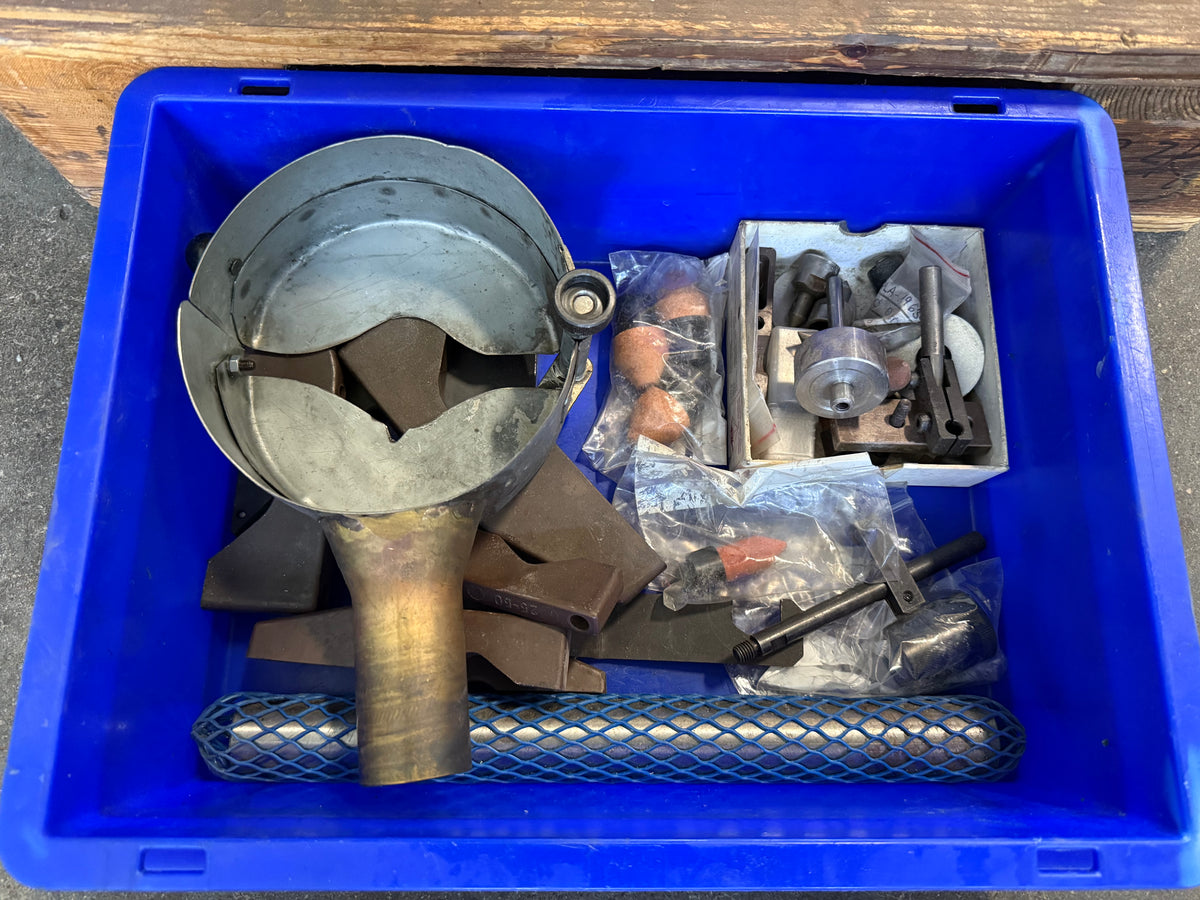

| Accessoires divers: | |
| Augmentation | 470 mm |
| Aspiration | |
| Eclairage | |
| Protection |
