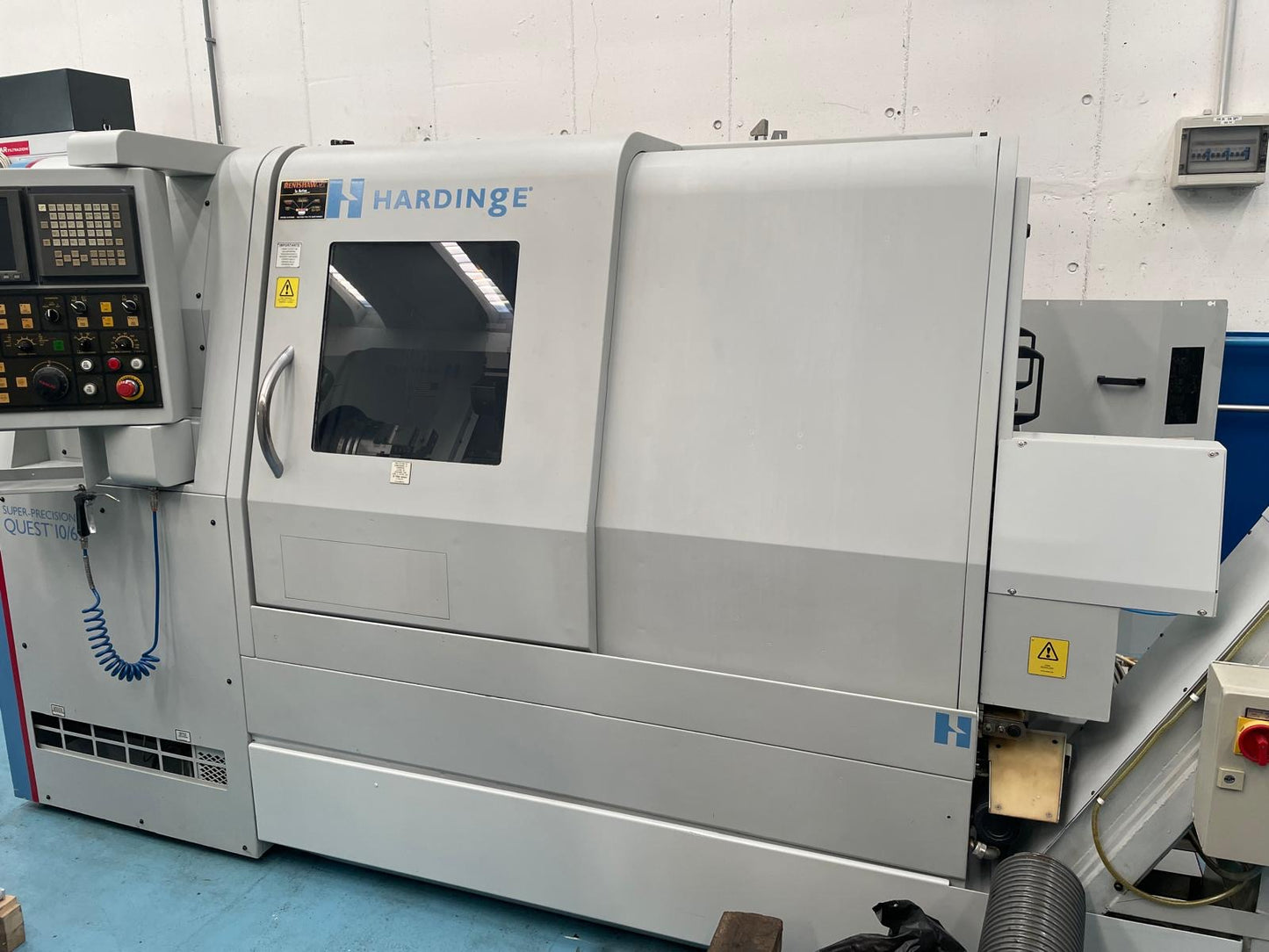

HARDINGE QUEST 65 SP
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
HARDINGE QUEST 65 SP est un Tour CNC de haute précision, conçu pour grande exactitude et fiabilité. Diamètre de rotation 519 mm; alésage broche 74.5 mm; passage barre 65 mm; longueur de tournage max 609.6 mm; diamètre max 228.6 mm. Courses Z 609.6 mm, X 86.2 mm; rapids Z 38 m/min, X 28 m/min; revolver 12 positions. Vitesses broche 60–6000 t/min; puissance 26 kW, couple 290 Nm; contre-broche alésage 42 mm, 7.5 kW, 47 Nm. Raccordement 50 Hz 3x 230 V; poids ≈5552 kg; dimensions L3844.3 x l943.1 x H905 mm. Accessoires: mandrin 3 mors, dispositif d'arrosage, évacuateur de copeaux. Permet tolérances serrées; applications typiques: automobile, aérospatial, médical, horlogerie, machine-outil.
| Diamètre de rotation au-dessus du lit | 519 mm |
| Alésage de la broche | 74.5 mm |
| Longueur de tournage maximale | 609.6 mm |
| Diamètre de tournage max. | 228.6 mm |
| Passage de barres | 65 mm |
| Course longitudinale (axe-Z) | 609.6 mm |
| Course transversale (axe X) | 86.2 mm |
| Rapid traverse Z | 38 m/min |
| Rapid traverse X | 28 m/min |
| Revolver: | |
| Nombre de positions | 12 |
| Vitesses de broche: | |
| de | 60 t/min |
| à | 6000 t/min |
| Puissance de la broche | 26 kW |
| Couple maximum | 290 Nm |
| Contre-broche: | |
| Passage de broche | 42 mm |
| Puissance contre-broche | 7.5 kW |
| Couple maximum | 47. Nm |
| Branchement 50 Hz 3x | 230 Volt |
| Poids de la machine env. | 5552 kg |
| Encombrement machine: | |
| Longueur | 3844.3 mm |
| Largeur | 943.1 mm |
| Hauteur | 905 mm |
| Accessoires divers: | |
| Mandrin 3-chiens | |
| Dispositif d'arrosage | |
| Evacuateur de copeaux |
