FOREST-LINE SERAMILL V3 270 2T est une Fraiseuse à portique conçue pour des usinages de haute précision, grande exactitude et fiabilité. Capacités de travail : 2 tables (longueurs 3000 mm et 4000 mm, largeur 2000 mm), axe X 5000 mm (avec 1 table), Y 3400 mm, Z 1250 mm, axes A ±135°/2.5° et C 360°/2.5°; passage entre montants 2700 mm, charge admissible sur table 10 000 kg. Caractéristiques techniques : cône broche SK50, vitesses de broche 10–6000 t/min, moteur broche 31 kW, couple 430 Nm, puissance installée 90 kVA; avances 1–30 000 mm/min; avances rapides X 30’000 m/min, Y 40’000 m/min, Z 30’000 m/min; alimentation 3x 400 V 50 Hz. Accessoires : magasin 120 outils, porte-outils 700 pce, tarage automatique d’outils BLUM, palpeur pièce M&H. Permet d’atteindre des tolérances serrées; adapté aux secteurs automobile, aérospatial, machines-outils, médical et horlogerie.
Caractéristiques techniques fournies à titre indicatif
La machine doit être démontée et récupérée sur place par l'acheteur. Une visite est possible sur rendez-vous.
| Nombre de tables | 2 |
| Longueur de la table | 3000 mm |
| Largeur de la table | 2000 mm |
| Longueur de la table | 4000 mm |
| Largeur de la table | 2000 mm |
| Surface de serrage: | |
| Longueur | 8100 mm |
| Largeur | 2000 mm |
| Nombre rainures en T | 9 |
| Largeur rainures en T | 22H12 mm |
| Distance entre les rainures en T | 200 mm |
| Axe X | 9600 mm |
| Axe X (avec 1 table) | 5000 mm |
| Axe Y | 3400 mm |
| Axe Z | 1250 mm |
| Axe A | +/- 135° / 2.5° |
| Unité d'oreantation à denture Hirth | |
| Axe 'C' | 360° / 2.5° |
| Unité d'oreantation à denture Hirth | |
| Passage entre montants | 2700 mm |
| Charge admise sur la table max. | 10000 kg |
| Cône de la broche: SK | 50 |
| Magasin nombre de places d'outils | 120 |
| Tête de fraisage universelle | |
| Vitesses de broche: | |
| de | 10 t/min |
| à | 7500 t/min |
| Avances: | |
| Axe X de | 1 mm/min |
| à | 30000 mm/min |
| Axe Y de | 1 mm/min |
| à | 30000 mm/min |
| Axe Z de | 1 mm/min |
| à | 30’000 mm/min |
| Avances rapide: | |
| Axe X | 30’000 m/min |
| Axe Y | 40’000 m/min |
| Axe-Z | 30’000 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 31 kW |
| Couple de broche | 430 Nm |
| Puissance totale installée | 90 kVA |
| Longueur | 22000 mm |
| Largeur | 7500 mm |
| Hauteur | 5020 mm |
| Accessoires divers: | |

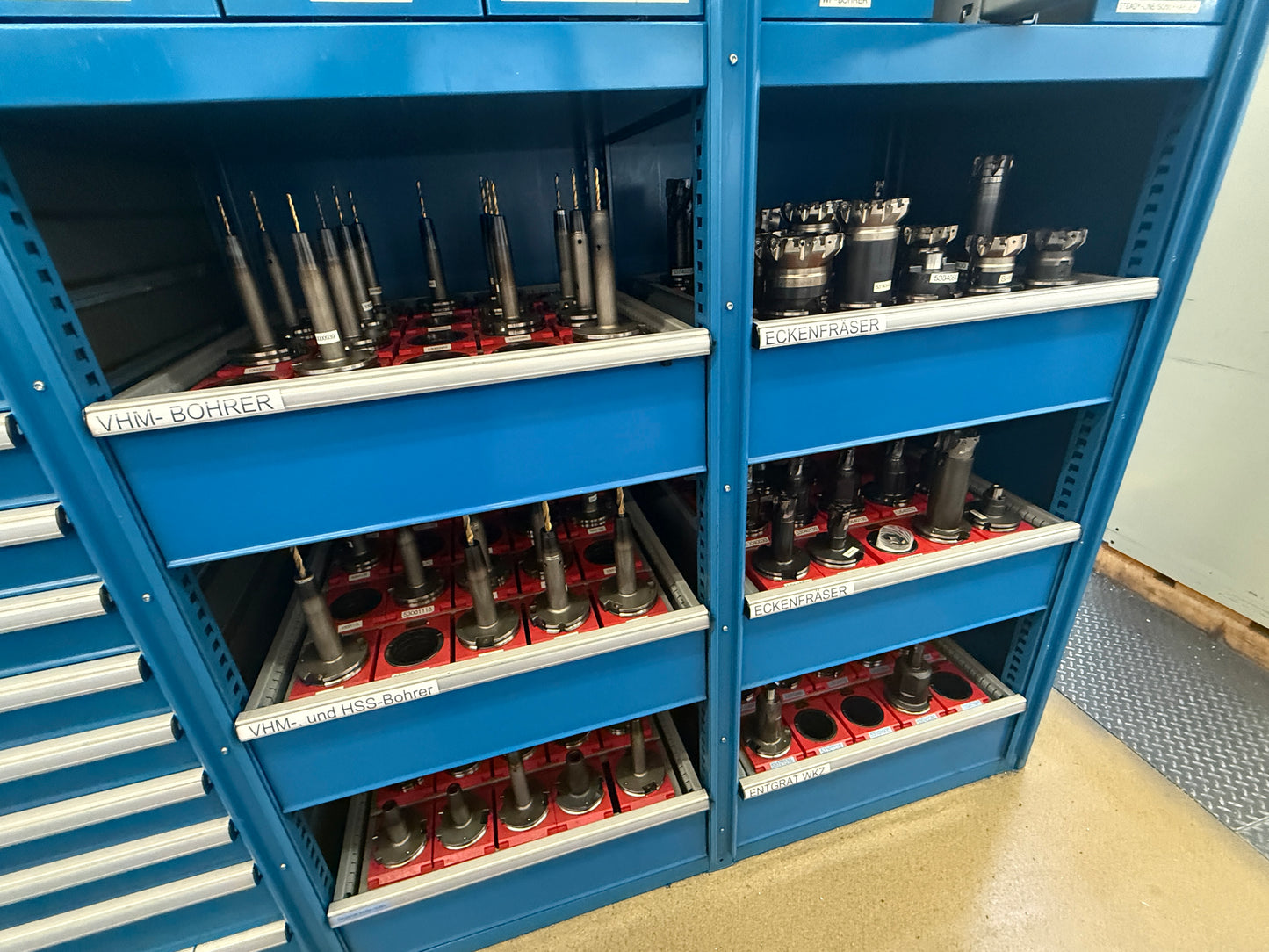

| Porte-outils | 700 pce |
| Tarage automatique des outils | BLUM |
| Palpeur de pièce | M&H |
| Evacuateur de copeaux | |
| Dispositif d'arrosage | |
| Arrosage par le centre de la broche | |
| Divers pièces de rechange |
