SCHNEEBERGER NORMA CFG
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

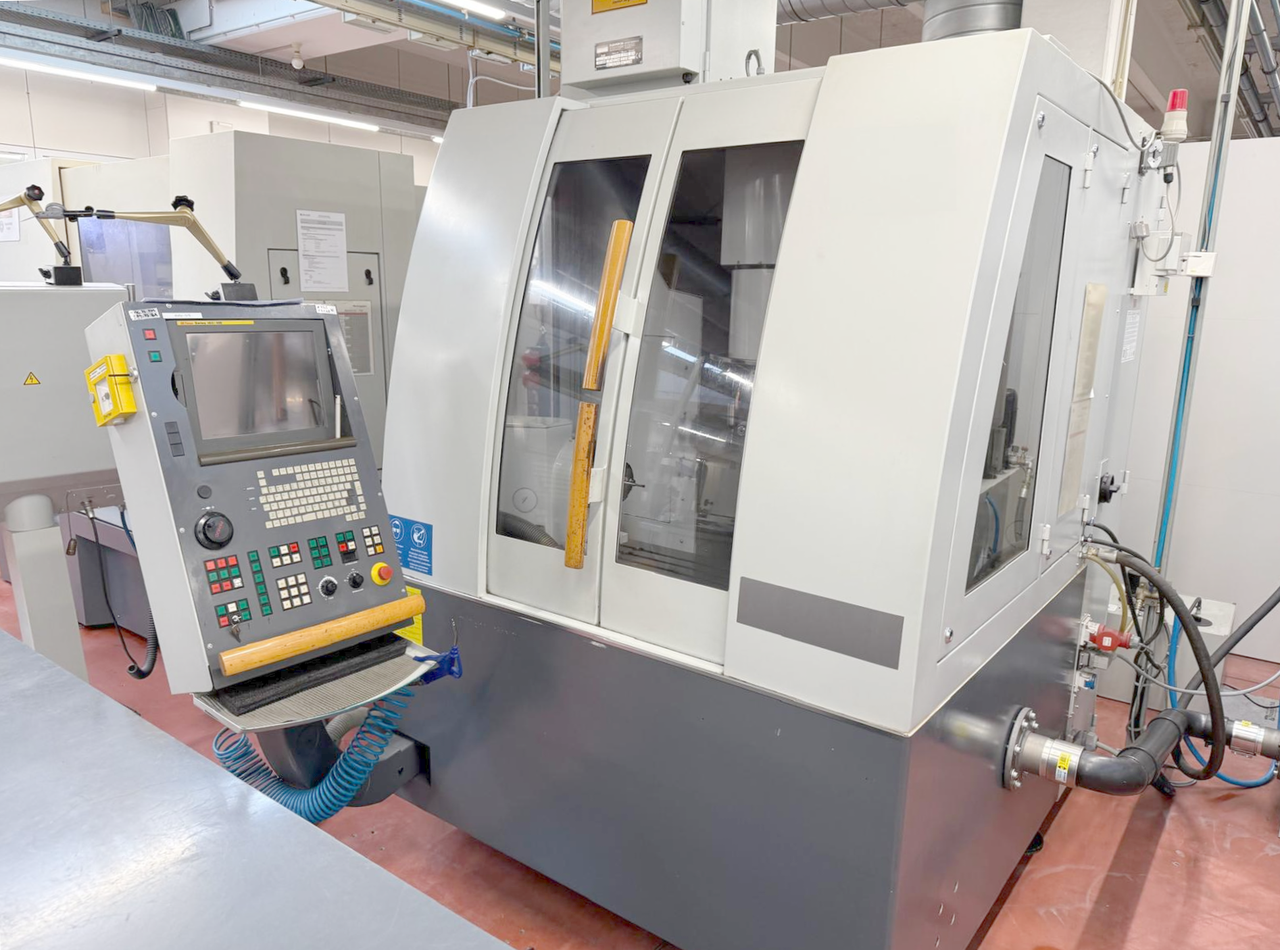

SCHNEEBERGER NORMA CFG is a Affûteuse d'outils CNC, conçue pour précision, haute exactitude et fiabilité. Capacités: hauteur de pointes 210 mm; table 950×310 mm; axes X/Y/Z 380/280/280 mm; meule Ø 50–200 mm; A 360°; C 340° (résol. 0.001°). Spécifications: cône HSK50; vitesses 0–9000 t/min; broche 7.5 kW; hydraulique 6 bar; alimentation 3×400 V 50 Hz; puissance 33 kVA; poids ~5500 kg; dimensions 1930×1590×2250 mm. Accessoires: palpeur 3D, jeu de flasques, dispositif d'arrosage, jeu de meules, appareil à dresser, double broche pivotante, aspiration ELBARON, porte-outils. Permet tolérances serrées; secteurs: automobile, aéronautique, horlogerie, médical.
| Hauteur de pointes | 210 mm |
| Longueur de la table | 950 mm |
| Largeur de la table | 310 mm |
| Axe X | 380 mm |
| Axe Y | 280 mm |
| Axe Z | 280 mm |
| Diamètre de la meule | 50 - 200 mm |

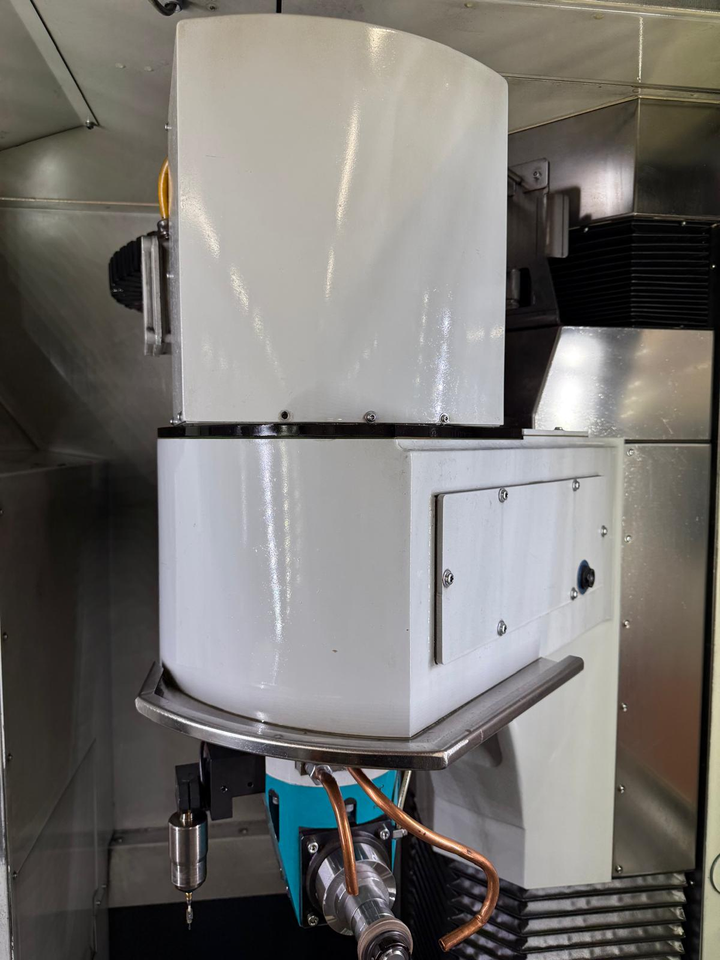

| Axe A (rotation de la tête de meulage) | 360 ° |

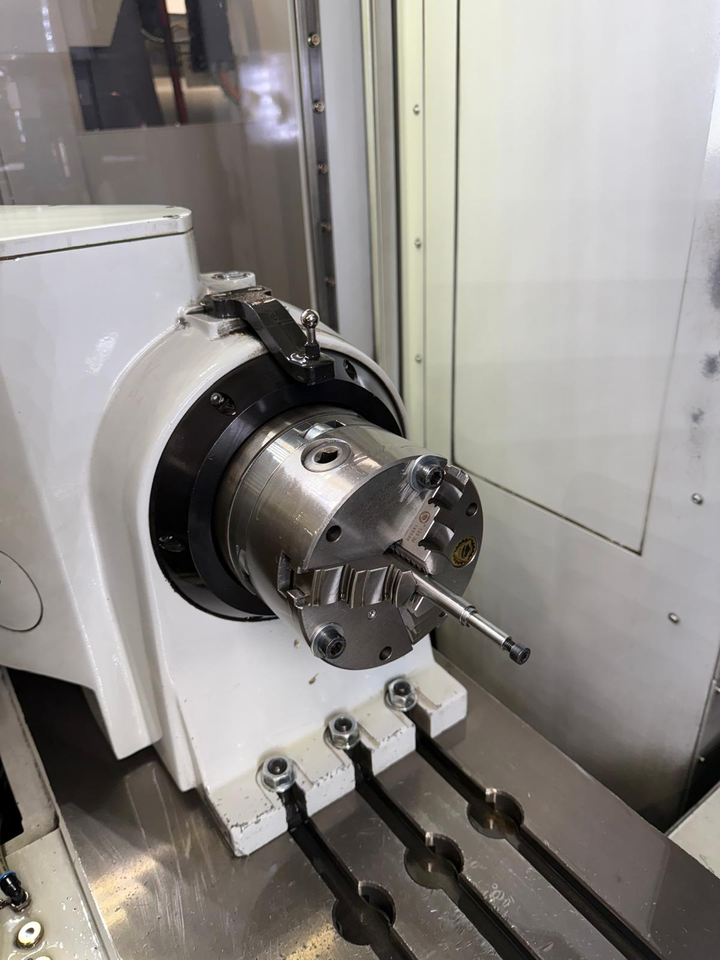

| Axe C (rotation de l'outil) | 340 ° |
| Axe-C (broche, résolution) | 0.001 ° |
| Cône de broche : HSK | 50 |
| Vitesse de broche de rectifiage: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 9000 t/min |
| Système hydraulique | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 7.5 kW |
| Puissance totale installée | 33 kVA |
| Poids de la machine env. | 5500 kg |
| Encombrement machine: | |
| Longueur | 1930 mm |
| Largeur | 1590 mm |
| Hauteur | 2250 mm |
| Accessoires divers: | |

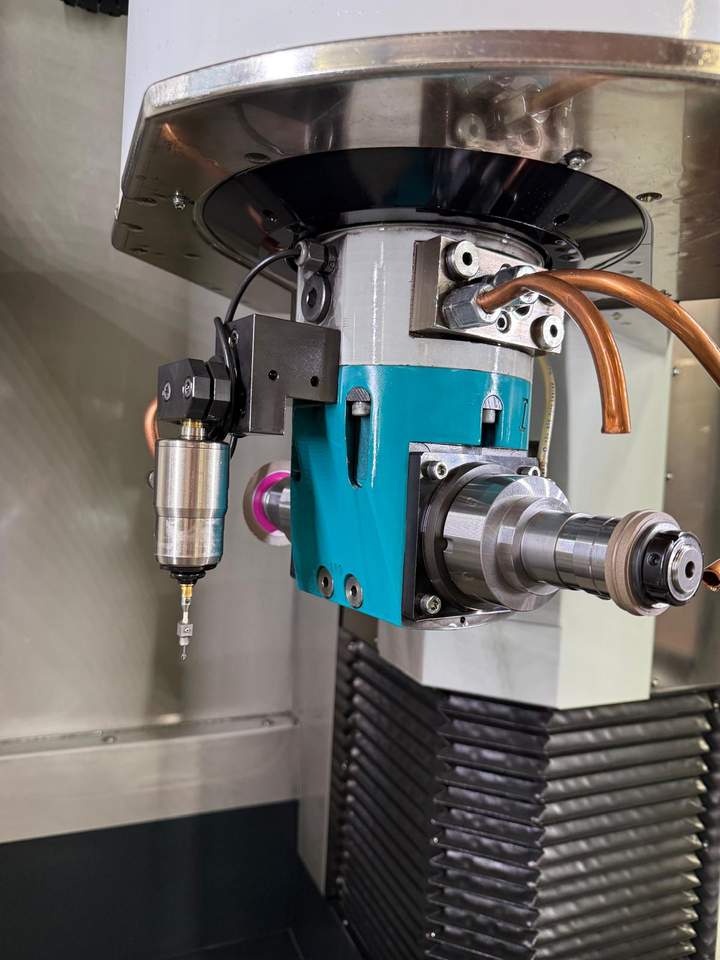

| Palpeur de mesure 3D | |

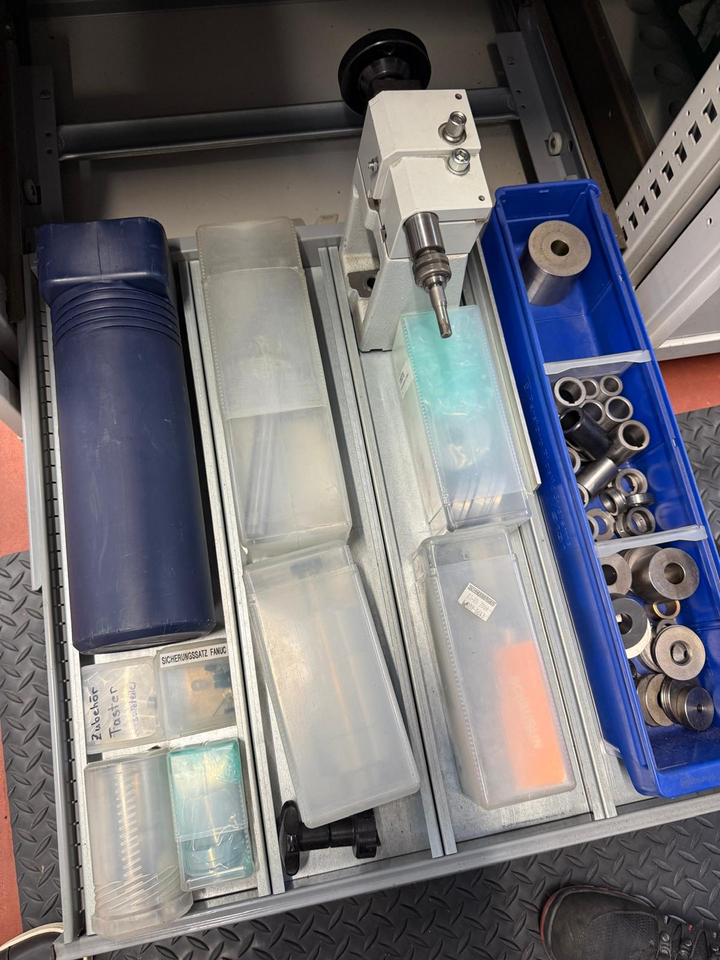

| Jeu de flasques | |
| Dispositif d'arrosage | |

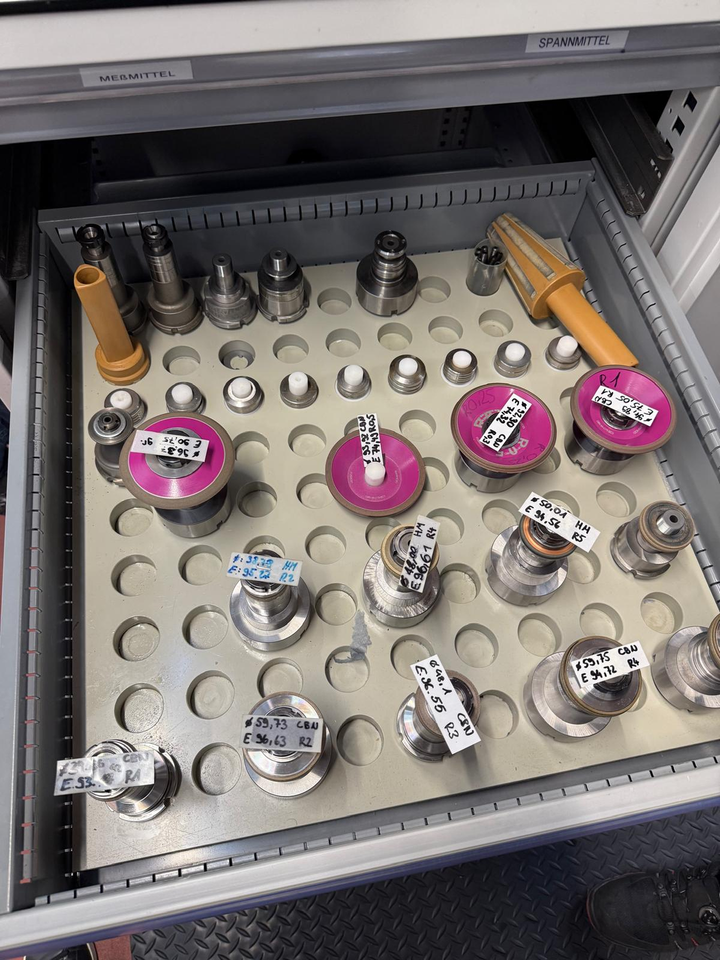

| Jeu de meules | |
| Appareil à dresser les meules | |
| Double broche de rectification pivotante | |

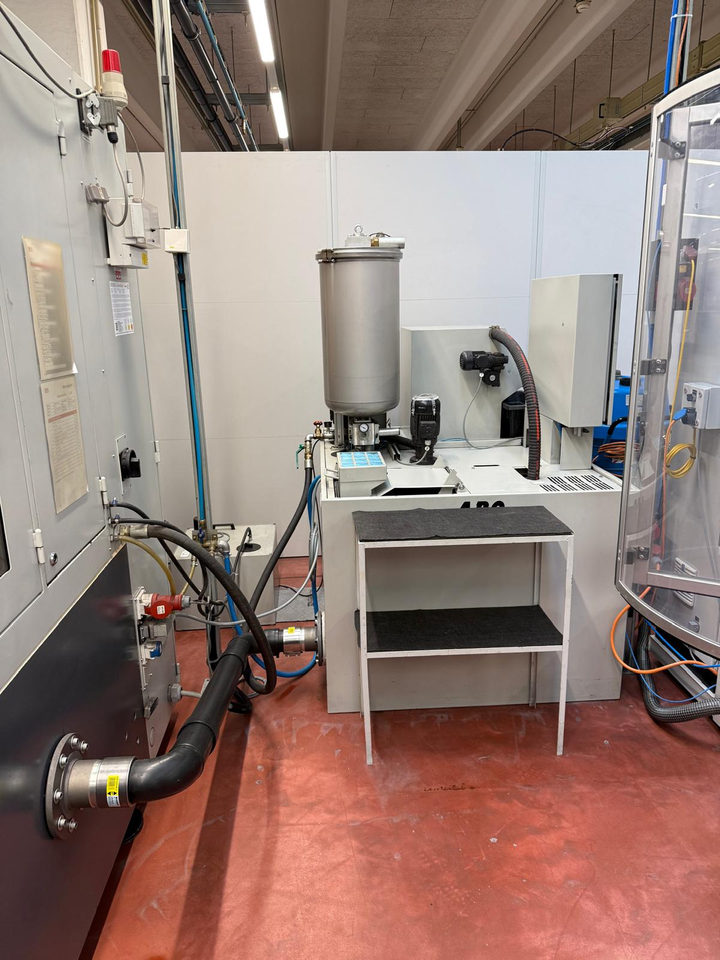

| Aspiration brouillard d'huile | ELBARON |
| Porte-outils |
