MURATEC MT 100
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
MURATEC MT 100 is a Tour CNC à double broche, conçu pour la précision, une grande exactitude et la fiabilité. Capacités: diamètre de rotation 190 mm, passage barre Ø max 51 mm; 2 broches; 2 tourelles revolver de 15 positions. Courses X 150 mm, Y ±30 mm, Z 620 mm; course contre-broche 680 mm. Caractéristiques: broche principale continu 0–6000 tr/min, contre-broche max 6000 tr/min; outillage entraîné jusqu’à 6000 tr/min (2,2 kW); moteur broche 11/7,5 kW; avances rapides X 24 / Z 40 / Y 12 m/min; alimentation 3x400 V 50 Hz; poids ~8000 kg; dimensions 4120×2130×2815 mm. Accessoires: chargeur IEMCA BOSS 552, système de refroidissement, jeu de pinces, jeu porte-outils, convoyeur de copeaux, manivelle électronique, axe C. Assure des tolérances serrées; secteurs typiques: automobile, aérospatial, médical, horlogerie, construction de machines-outils
| Nombre de broches de tournage | 2 |
| Nombre de revolvers | 2 |
| Diamètre de rotation | 190 mm |
| nez de broche | JIS A2-5 mm |
| Passage de barre, diamètre max. | 51 mm |
| Chariot revolver: Nombre | 2 |
| Nombre de positions revolver 1 | 15 |
| Nombre de positions revolver 2 | 15 |
| Outils tournants revolver | 6000 |
| Puissance porte outils tournant | 2.2 kW |
| Tête revolver supérieure: | |
| Axe X | 150 mm |
| Axe Y | + / -30 mm |
| Axe Z | 620 mm |
| Tête revolver inférieure: | |
| Axe X | 150 mm |
| Axe Y | + / -30 mm |
| Axe Z | 620 mm |
| Broche principale: | |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 6000 t/min |
| Poupée de reprise mobile : | |
| Vitesse de broche max. | 6000 t/min |
| Course de la contre-broche | 680 mm |
| Rapid traverse X | 24 m/min |
| Rapid traverse Z | 40 m/min |
| Rapid traverse Y | 12 m/min |
| Moteur de la broche | 11 / 7.5 kW |
| Branchement 50 Hz 3x | 400 Volt |
| Poids de la machine env. | 8000 kg |
| Encombrement machine: | |
| Longueur | 4120 mm |
| Largeur | 2130 mm |
| Hauteur | 2815 mm |

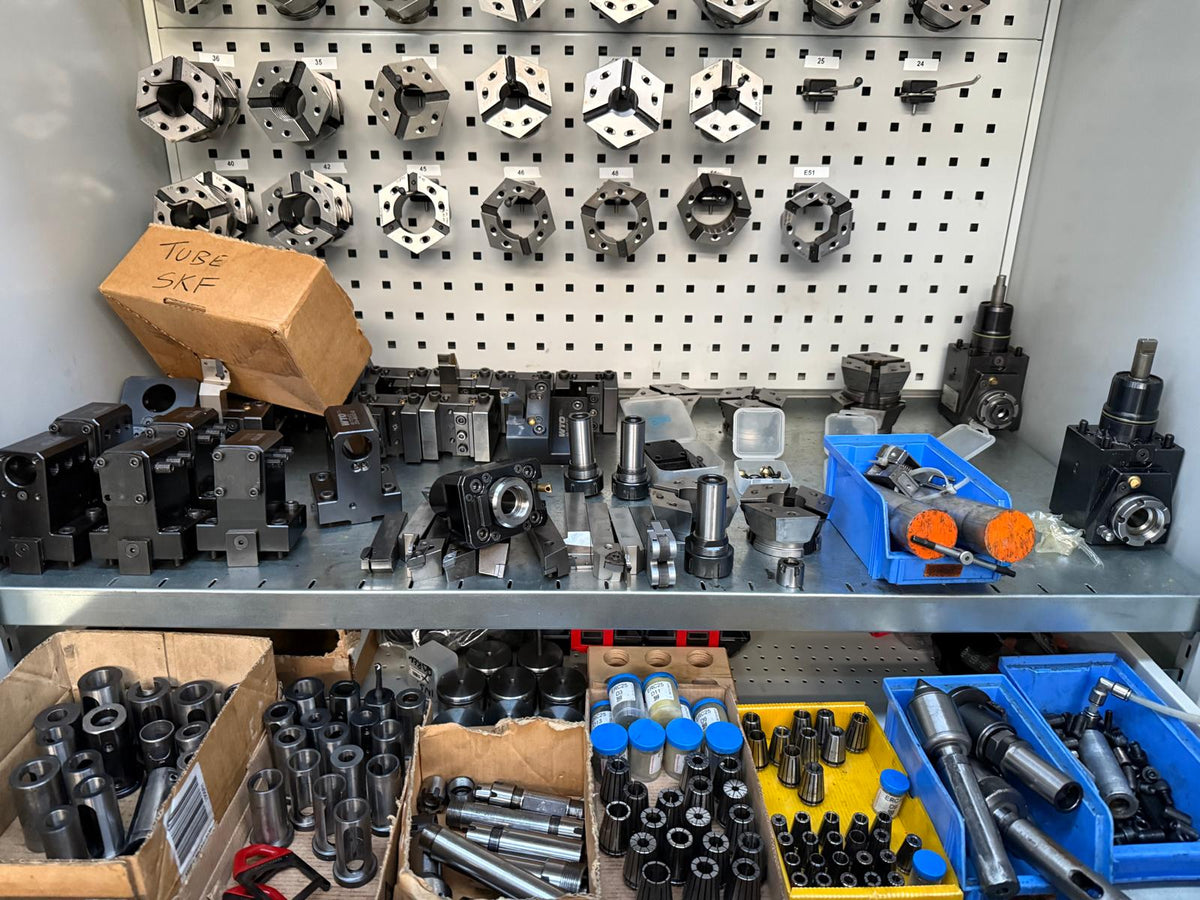

| Accessoires divers: | |
| Jeu de pinces | |
| Dispositif d'arrosage | |
| Chargeur de barres | IEMCA |
| Type | BOSS 552 |
| Manivelle électronique | |
| Axe 'C' | |
| Evacuateur de copeaux | |
| Jeu de porte-outils |
