STAR SB 16 D
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
STAR SB 16 D est un Tour CNC poupée mobile (Swiss‑type) conçu pour des usinages de haute précision, avec grande exactitude et fiabilité. Capacités: Ø ext. max 16 mm; longueur de tournage 155/205 mm; perçage Ø10 mm; filetage jusqu’à 8 M; passage barre 2–20 mm (jusqu’à 3200 mm). Caractéristiques: 6 outils, 3 outils entraînés (5 000 t/min); broche 500–10 000 t/min; contre‑broche jusqu’à 8 000 t/min; avances rapides 35 m/min; axe C résol. 15°; alimentation 3x400 V 50 Hz; moteur broche 2,2/3,7 kW; poids ≈1600 kg; dimensions 1900×1100×1800 mm. Accessoires: chargeur LNS HYDROBAR EXPRESS 220, extracteur brouillard ELBARON, système d’extinction, lampe, voyant d’état, convoyeur. Garantit tolérances serrées; secteurs: automobile, horlogerie, médical, aérospatial
| Diamètre extérieur max. | 16 mm |
| Longueur de tournage | 155 / 205 mm |
| Diamètre de perçage max. | 10 mm |
| Diamètre du filetage maxi. | 8 M |
| Nombre d'outils | 6 |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 500 t/min |
| à | 10000 t/min |
| Nombre d'outils tournants | 3 |
| Nombre de tours outils entrainées | 5000 t/min |
| Puissance porte outils tournant | kW |
| Contre-broche: | |
| Nombre de tours : | |
| à | 8000 t/min |
| Diamètre de tarraudage | 6 M |
| Longueur de la pièce en contre-usinage max | 80 mm |
| Avances rapide: | 35 m/min |
| Axe-C (broche, résolution) | 15 ° |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 2.2 / 3.7 kW |
| Poids de la machine env. | 1600 kg |
| Encombrement machine: | |
| Longueur | 1900 mm |
| Largeur | 1100 mm |
| Hauteur | 1800 mm |
| Accessoires divers: | |

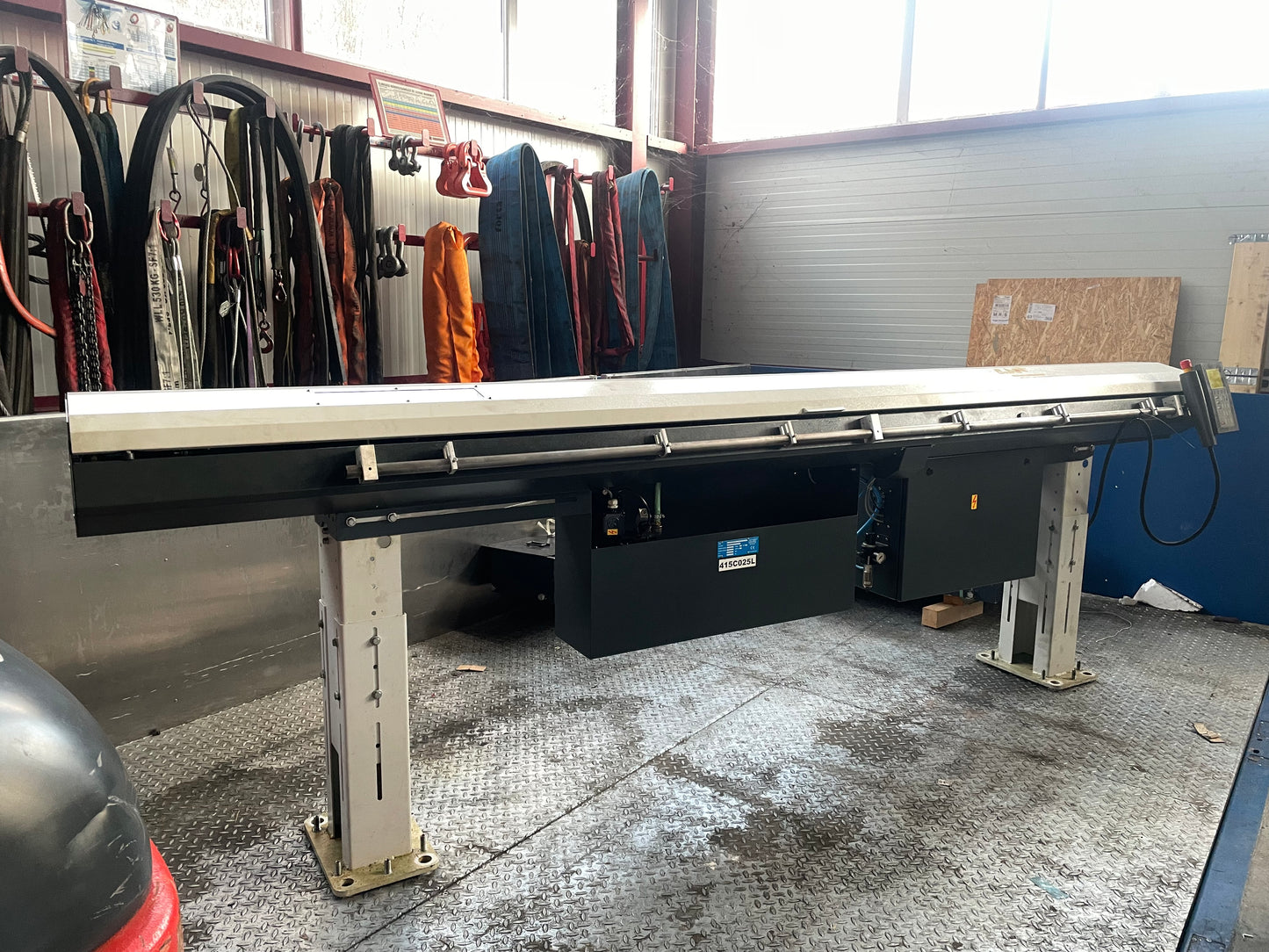

| Chargeur de barres | |
| Fabricant | LNS |
| Type | HYDROBAR EXPRESS 220 |
| Année de construction | 2007 |
| Longueur de barres max. | 3200 mm |
| Passage de barre, diamètre | 2 - 20 mm |
| Collecteur de pièces | |
| Transporteur pièces en bande | |
| Lampe | |
| Aspiration brouillard d'huile | ELBARON |
| Système d'incendie | |
| Lampe de statut |
