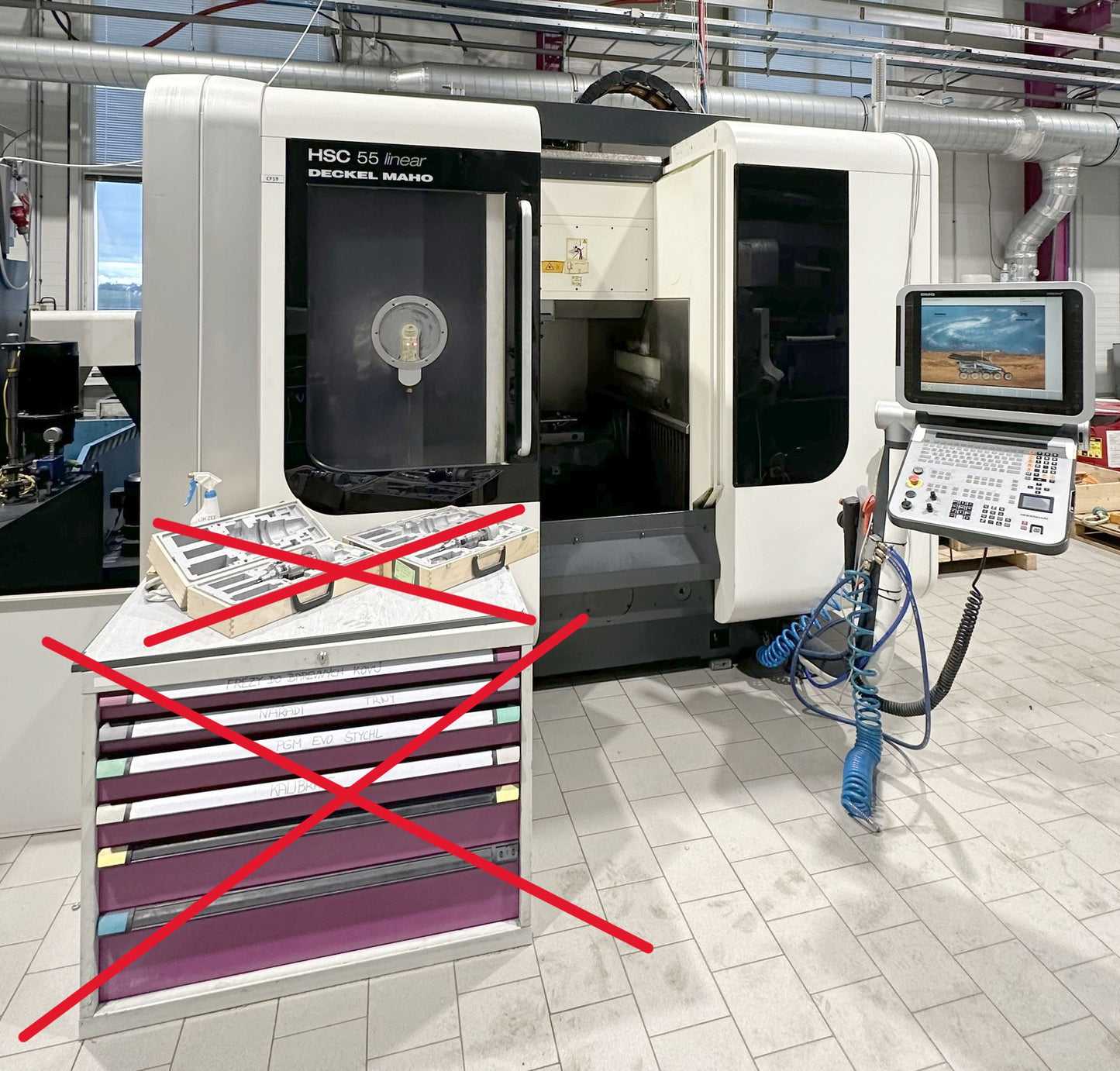

DMG HSC 55 linear
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
DMG HSC 55 linear est un Centre d'usinage 5 axes, conçu pour la précision, haute exactitude et fiabilité. Courses X 450 mm, Y 650 mm, Z 460 mm; axe A -10/+110°; magasin 60 positions; Ø outil max 80 mm, longueur 250 mm, poids 6 kg; cône HSK 63. Vitesse broche de 2 t/min à 28000 t/min; puissance broche 38/28 kW; alimentation 3x 400 V 50 Hz; puissance installée 70 kVA; poids env. 9500 kg; encombrement L 3210 × l 2930 × H 2900 mm. Permet d'obtenir des tolérances serrées; secteurs typiques: automobile, horlogerie, machines-outils, aérospatial, médical
| Nombre d'axes total | 5 |
| Course longitudinale (axe-X) | 450 mm |
| Course transversale (Y) | 650 mm |
| Course verticale (axe-Z) | 460 mm |
| Angle pivotant (axe-a) | -10 / +110 ° |
| Magasin nombre de places d'outils | 60 |
| Diamètre de l'outils max. | 80 mm |
| Longueur de l'outil max. | 250 mm |
| Poids de l'outil max. | 6 kg |
| Cône de broche : HSK | 63 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 2 t/min |
| à | 28000 t/min |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 38 / 28 kW |
| Puissance totale installée | 70 kVA |
| Poids de la machine env. | 9500 kg |
| Encombrement machine: | |
| Longueur | 3210 mm |
| Largeur | 2930 mm |
| Hauteur | 2900 mm |
