TRIPET MHPE 500
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

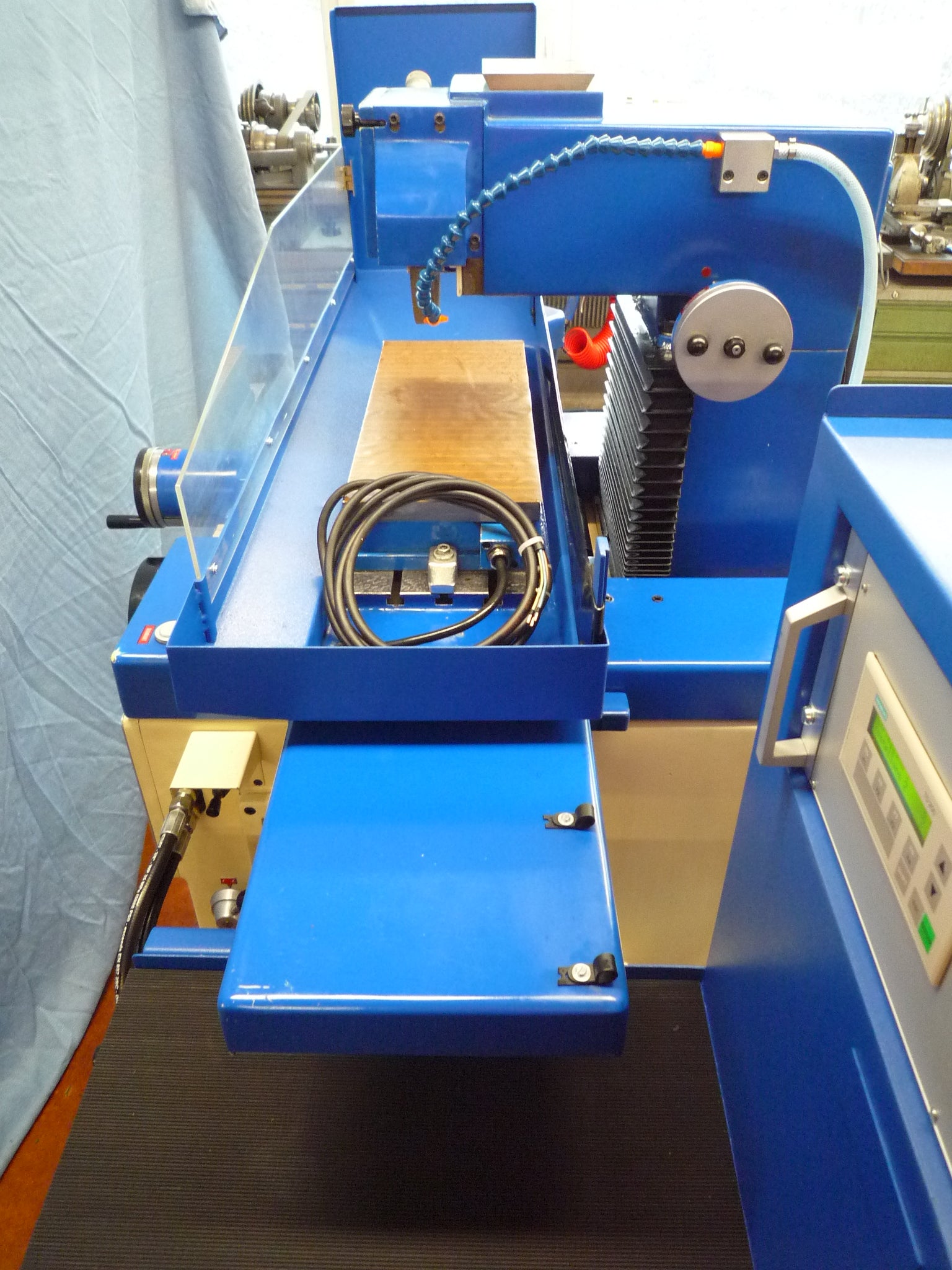

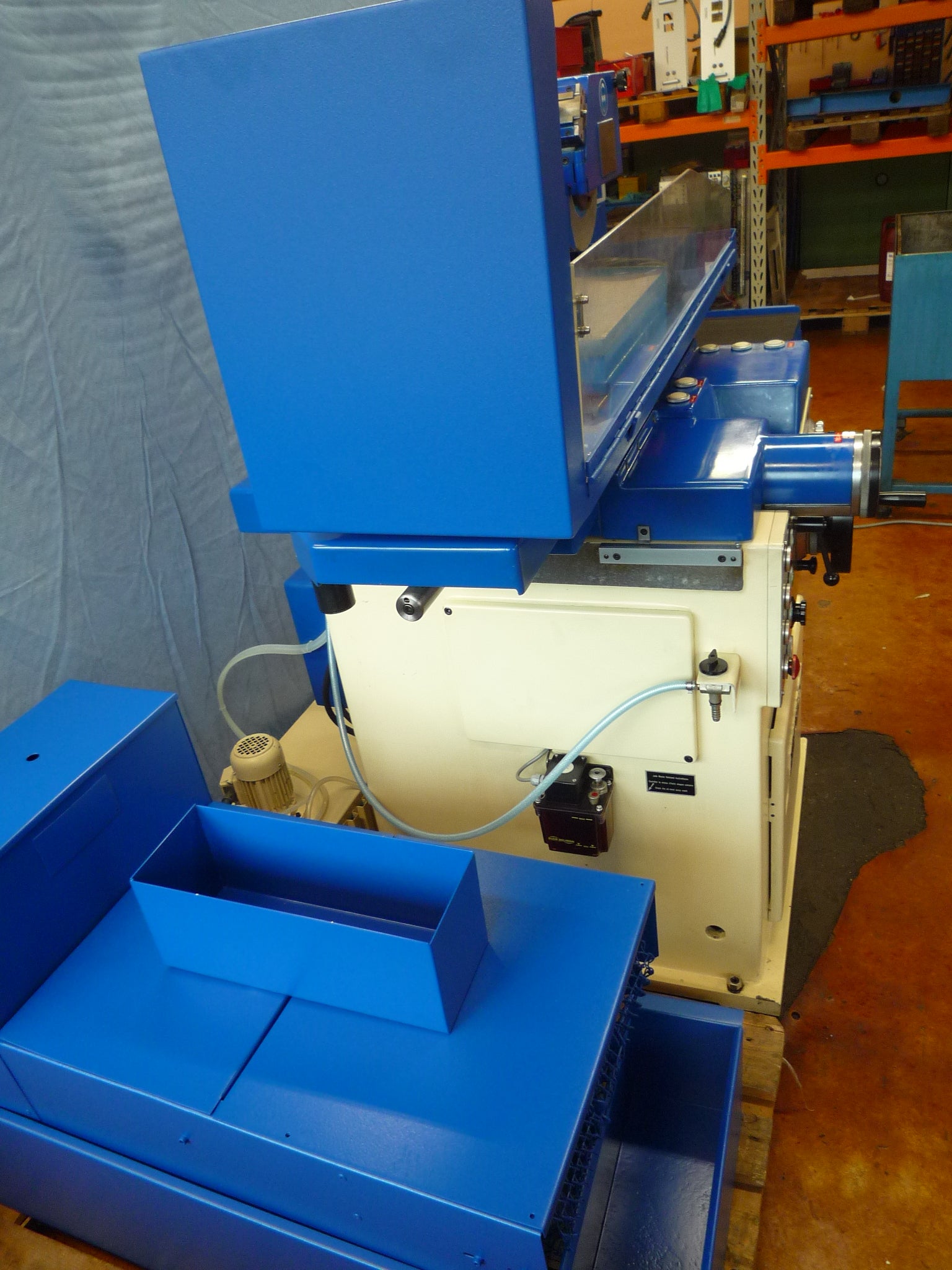

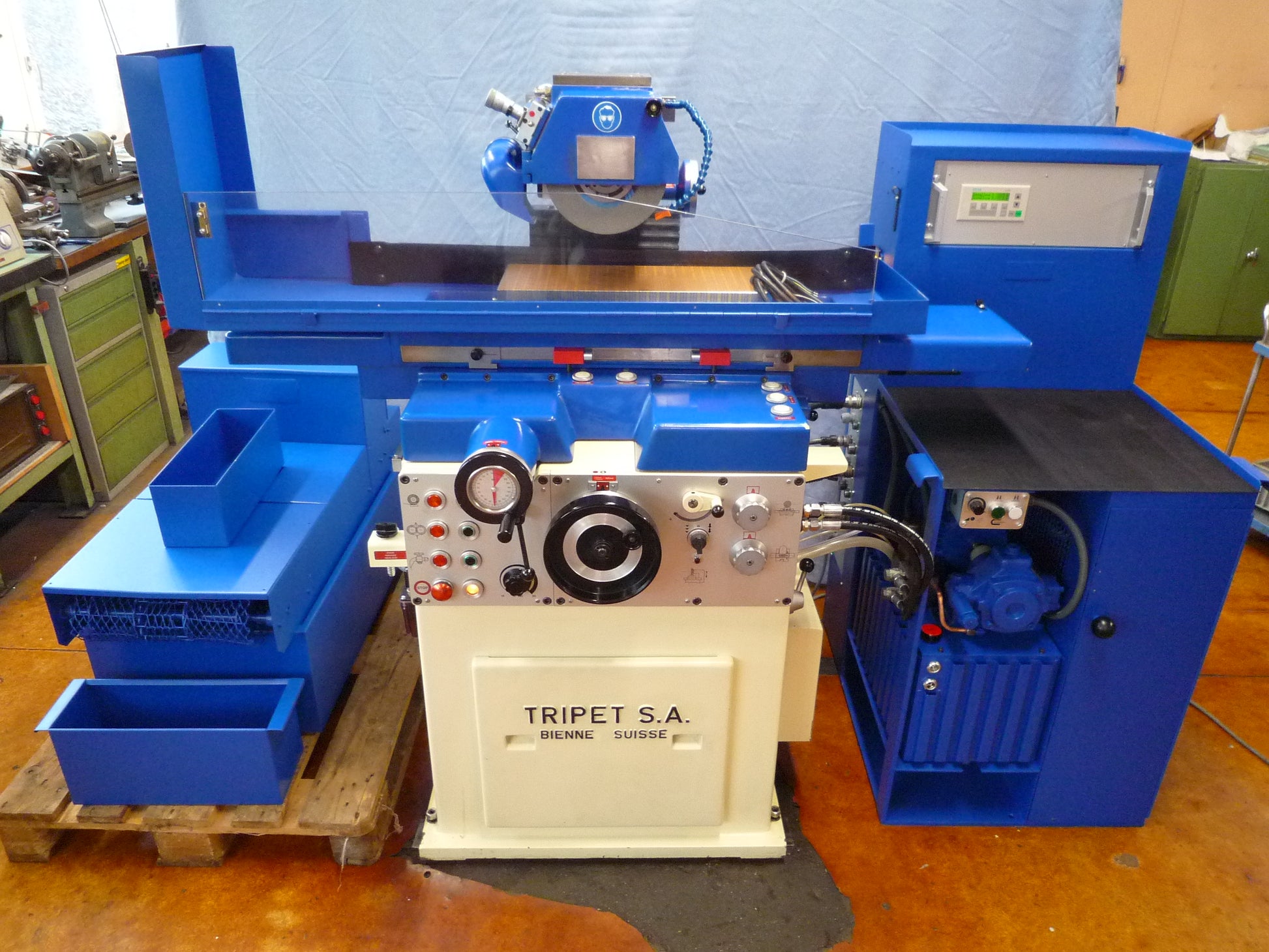

TRIPET MHPE 500 est une Rectifieuse plane de haute précision, conçue pour offrir grande exactitude et fiabilité. Table 600×200 mm; rectifiage 500×200 mm; hauteur 300 mm; courses X 530 mm, Y 220 mm. Meule Ø225×25 mm 1.000–2.700 tr/min; broche 1,8 kW; 3×380 V 50 Hz. Vitesse table variable ≤21 m/min; avance transversale ≤9 m/min; avance lente 0,5–8.000 mm/min. Poids ≈800 kg; encombrement 1000×700×1500 mm. Accessoires: variateur de fréquence, armoire hydro-électrique, filtration papier, plateau magnétique 500×200 mm, appareil à dresser, graissage central. Permet tolérances serrées; secteurs : automobile, horlogerie, machine-outil, aérospatial, médical.
| Longueur de la table | 600 mm |
| Largeur de la table | 200 mm |
| Longueur de rectifiage | 500 mm |
| Largeur de rectification | 200 mm |
| Hauteur de rectification | 300 mm |
| Exécution: | |
| hydraulique | |
| Course longitudinale (axe-X) | 530 mm |
| Course transversale (axe-y) | 220 mm |
| Avance transversale automatique: | |
| Variateur (réglage progressif) | |
| à | 9 m/min |
| Vitesse de la table: | |
| Variateur (réglage progressif) | |
| à | 21 m/min |
| Avance lente: | |
| de | 0.5 mm/min |
| à | 8000 mm/min |
| Course verticale automatique: | |

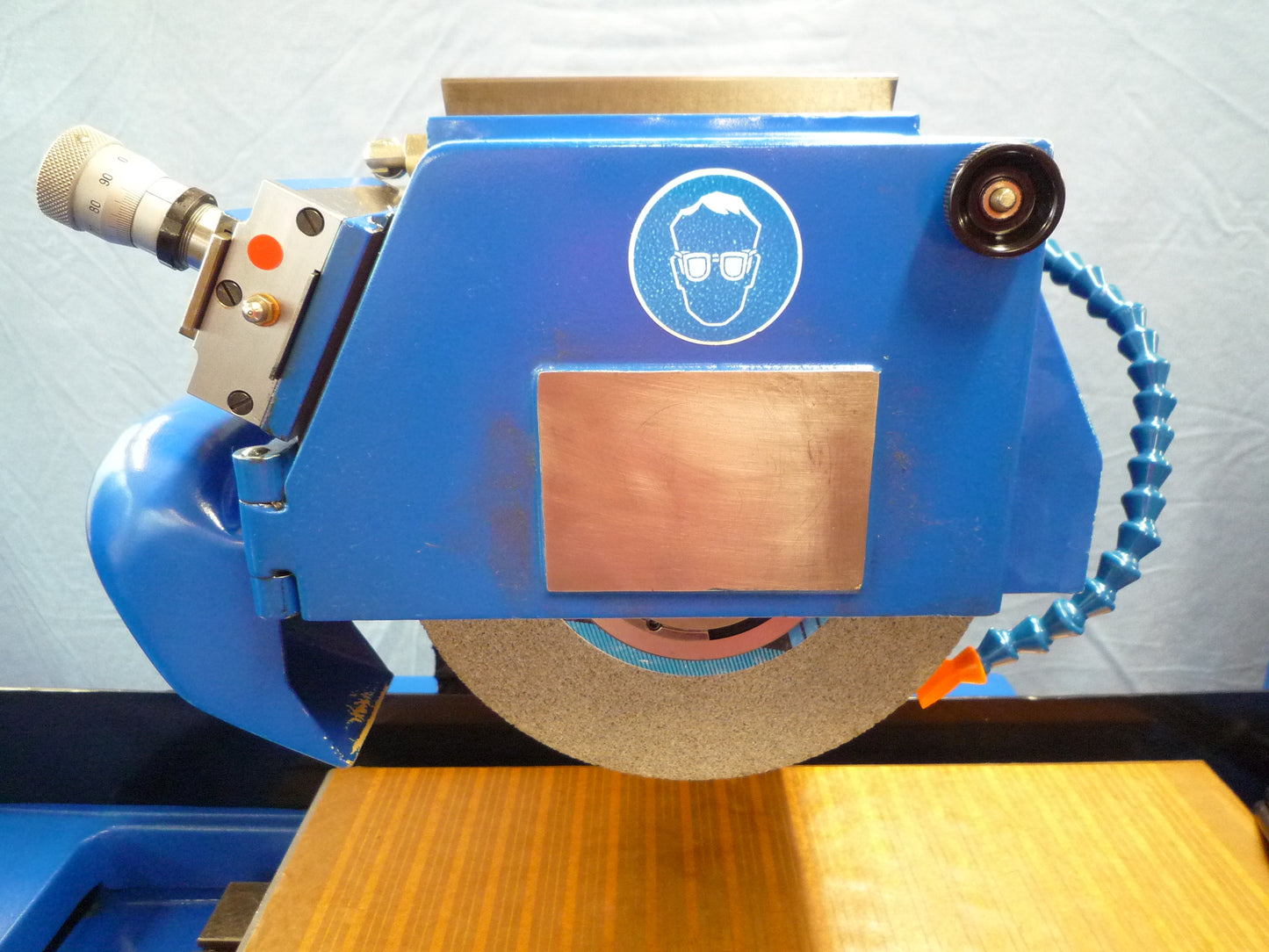

| Diamètre de la meule | 225 mm |
| Largeur de la meule | 25 mm |
| Vitesses de la meule: | |
| de | 1000 t/min |
| à | 2700 t/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de broche | 1.8 kW |
| Poids de la machine env. | 800 kg |
| Encombrement machine: | |
| Longueur | 1000 mm |
| Largeur | 700 mm |
| Hauteur | 1500 mm |

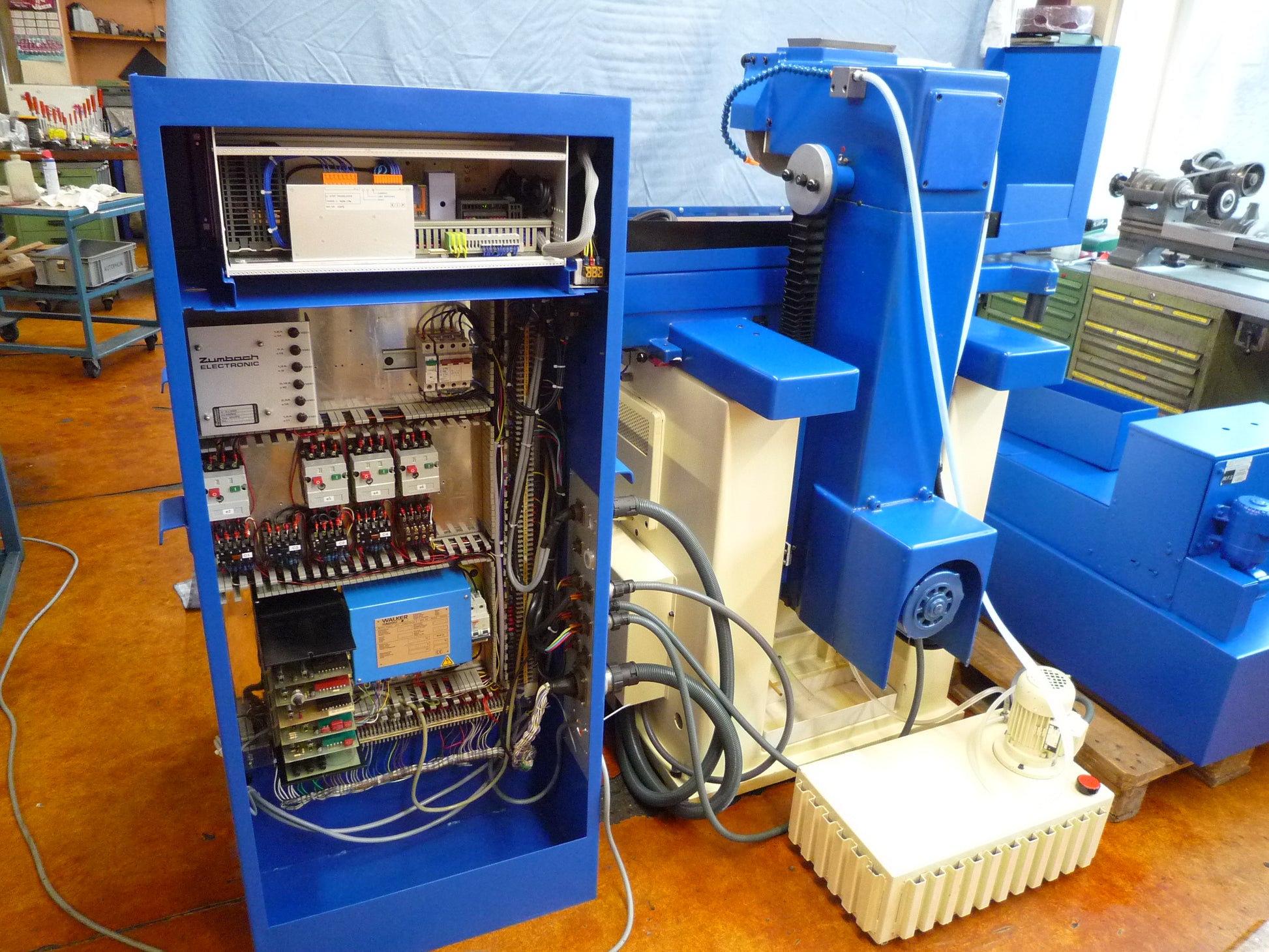

| Encombrement buffet électrique: | |
| Longueur | 800 mm |
| Largeur | 600 mm |
| Hauteur | 1500 mm |
| Accessoires divers: | |

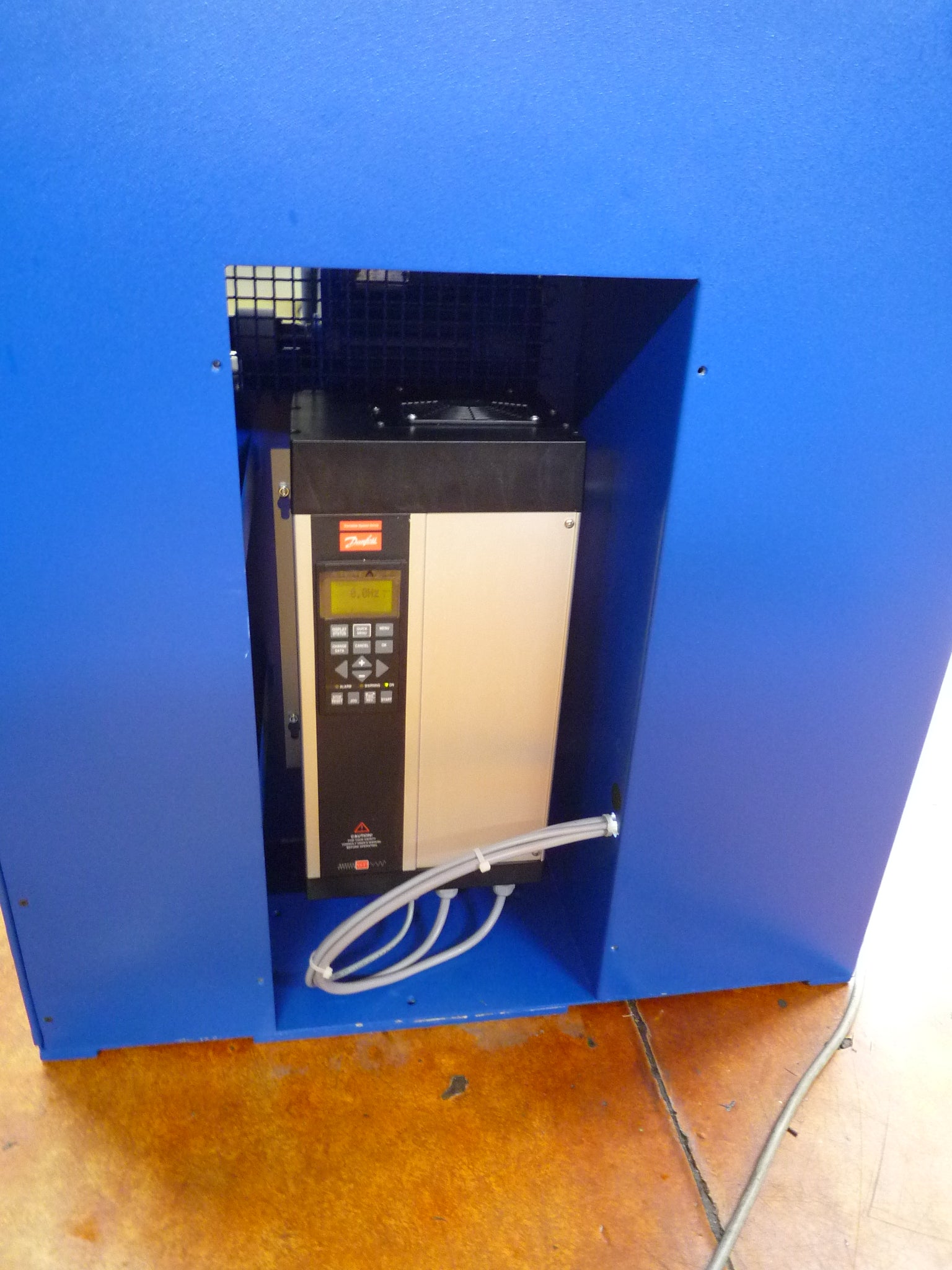

| Variateur de fréquence pour la vitesse de la meule | |

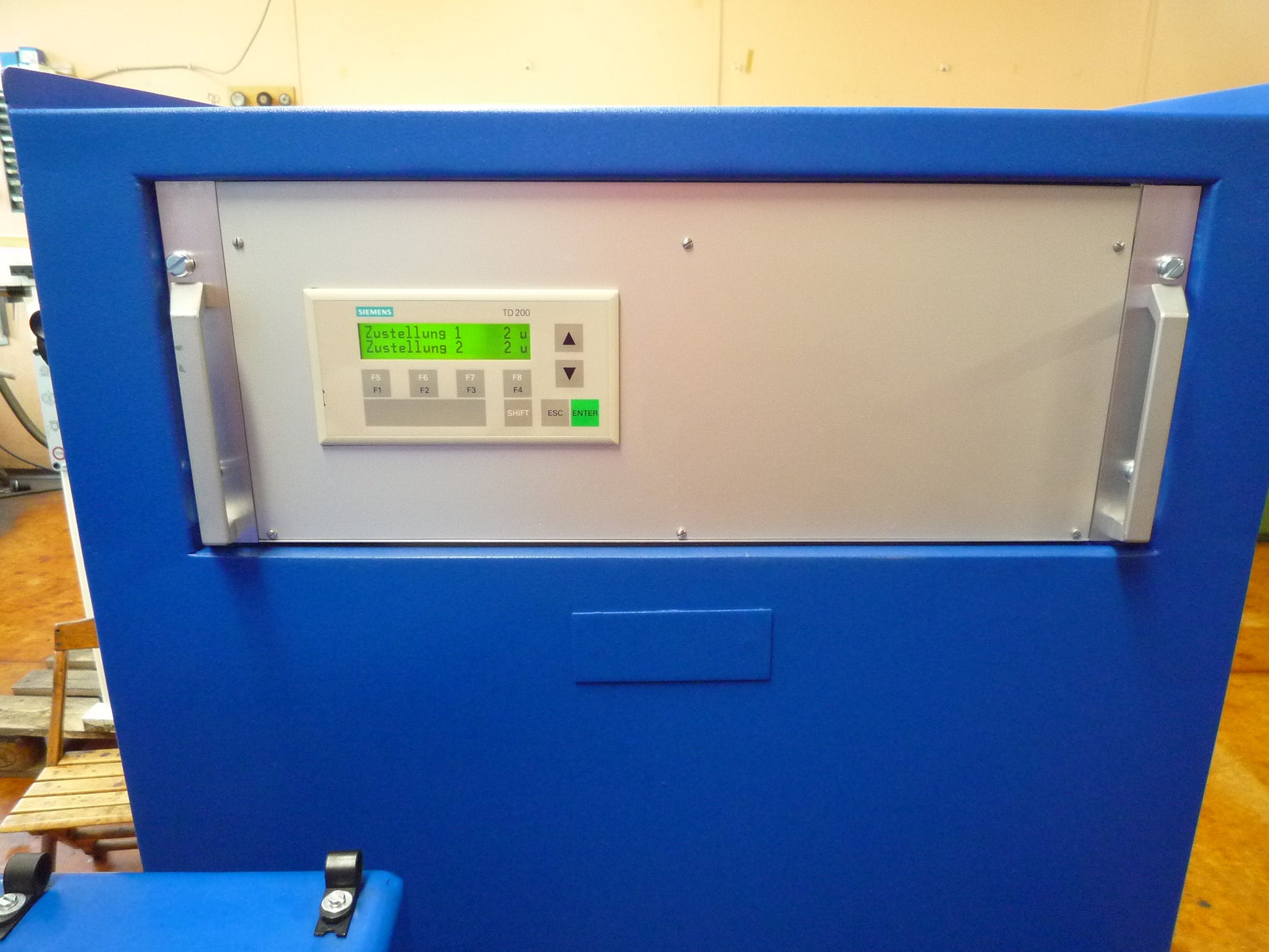

| Armoire hydro-électrique | |

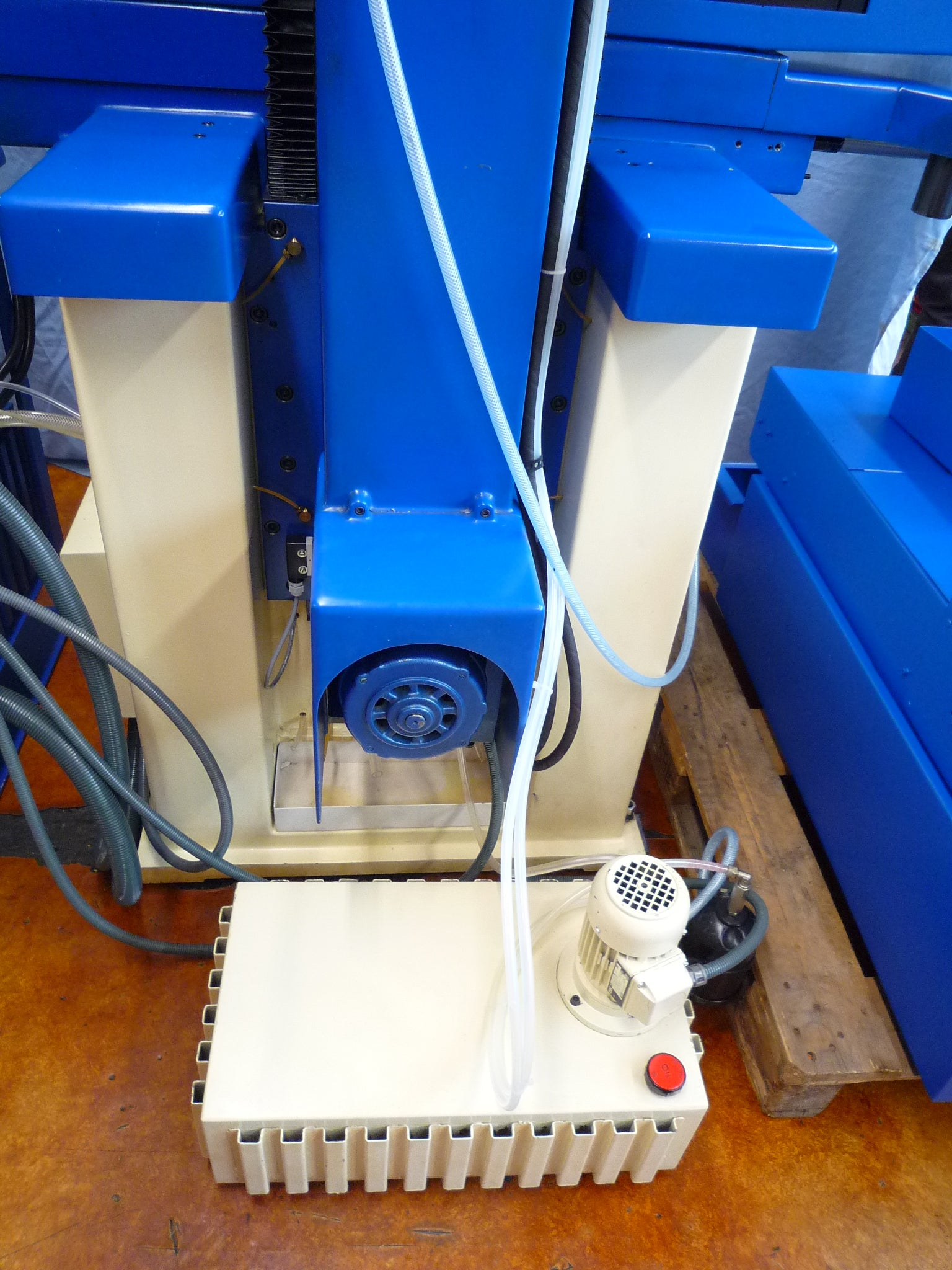

| Filtration par papier | |
| Plateau magnétique: | |
| Longueur | 500 mm |
| Largeur | 200 mm |
| Appareil à dresser les meules | |
| Graissage central |
