CHIRON FZ 08 KS Magnum
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

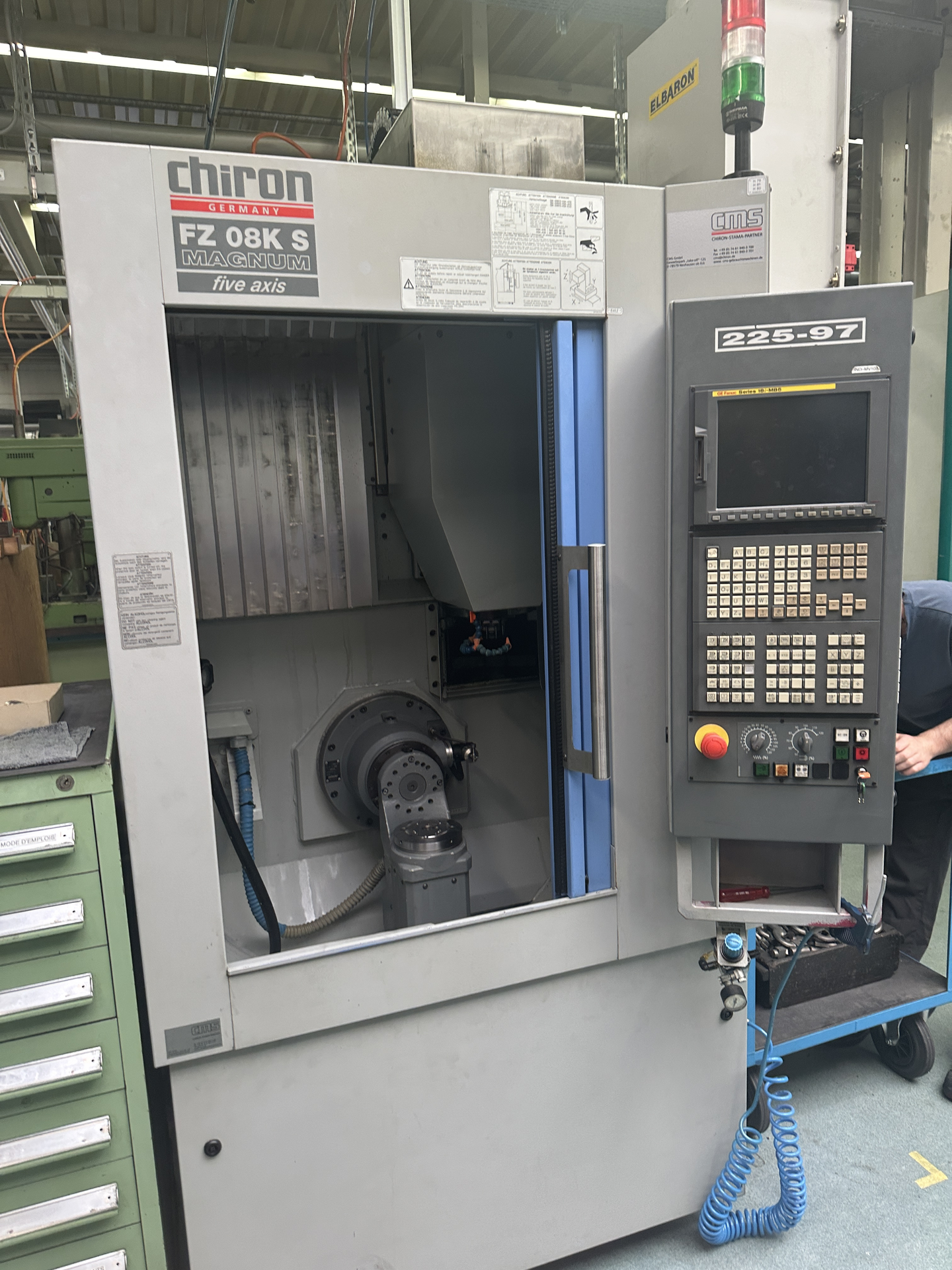

CHIRON FZ 08 KS Magnum est un Centre d'usinage 5 axes, conçu pour précision, grande exactitude et fiabilité. Déplacements X450×Y270×Z310 mm; perçage 12 mm; taraudage M8. Magasin 24 pos., Ø outil max 47 mm (100 mm libres), L 160 mm, poids outil 1,2 kg. Broche HSK‑A40 0–36000 tr/min; moteur 7 kW; avances rapides 75 m/min; 3×400V 50Hz; air 6 bar; puissance 14 kW (19 kVA); masse ≈3400 kg; dims 2308×1405×2447 mm. Équipements: contrôle casse‑outil, RS232, clim armoire, témoin d'état. Convient pour tolérances serrées en automobile, aérospatial, médical, horlogerie
| Nombre d'axes total | 5 |
| Nombre de broches | 1 |
| Course longitudinale (axe-X) | 450 mm |
| Course transversale (Y) | 270 mm |
| Course verticale (axe-Z) | 310 mm |
| Capacité de perçage | 12 mm |
| Capacité de taraudage M | 8 |
| Changeur d'outils: | |

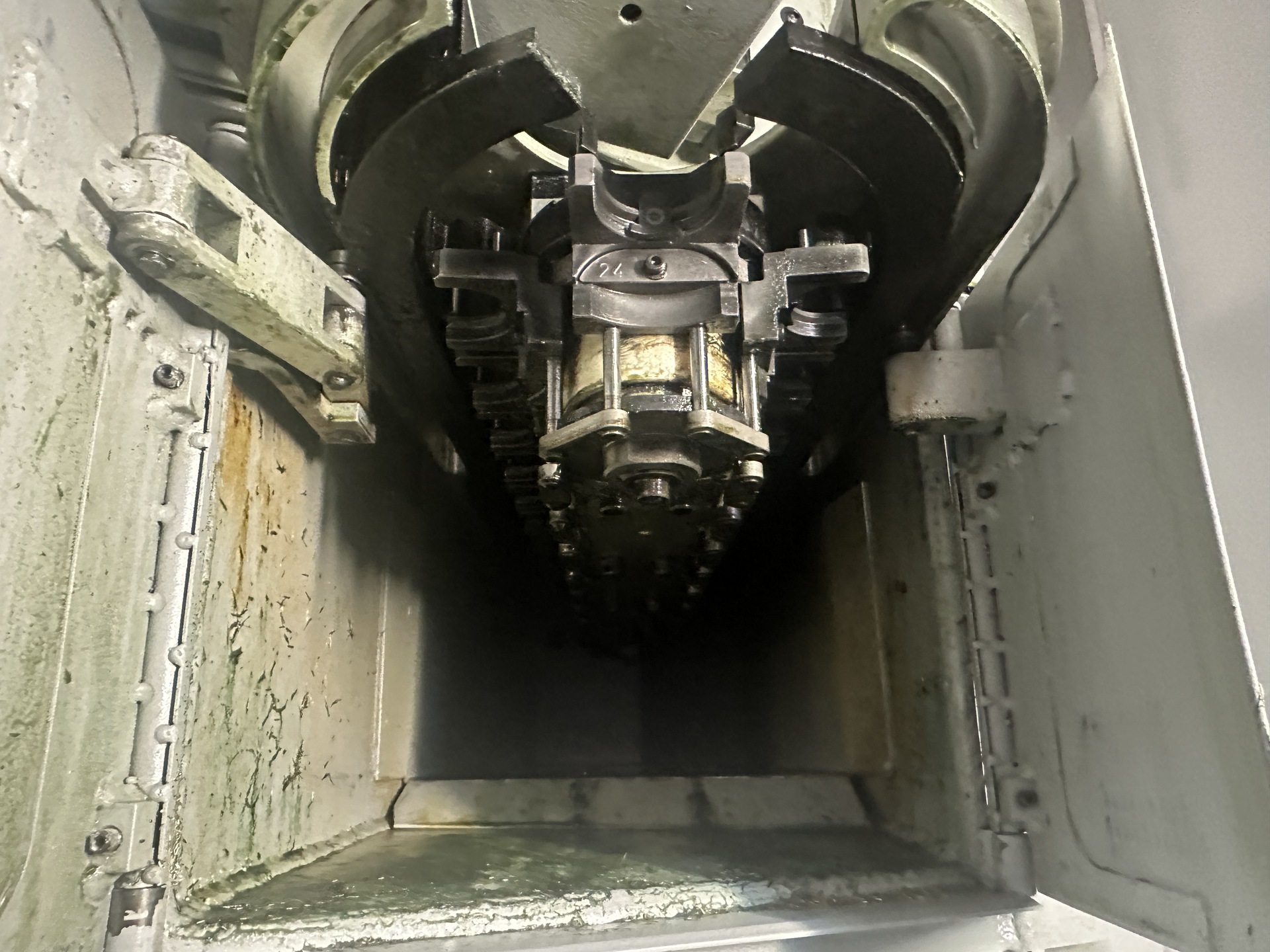

| Nombre de positions | 24 |
| Diamètre de l'outils max. | 47 mm |
| Diamètre max. avec places libres | 100 mm |
| Longueur de l'outil max. | 160 mm |
| Poids de l'outil max. | 1.2 kg |
| Temps de changement outils | 0.8 / 2.3 s |
| Durée moyenne de passage d'une puce à l'autre | 2.2 s |

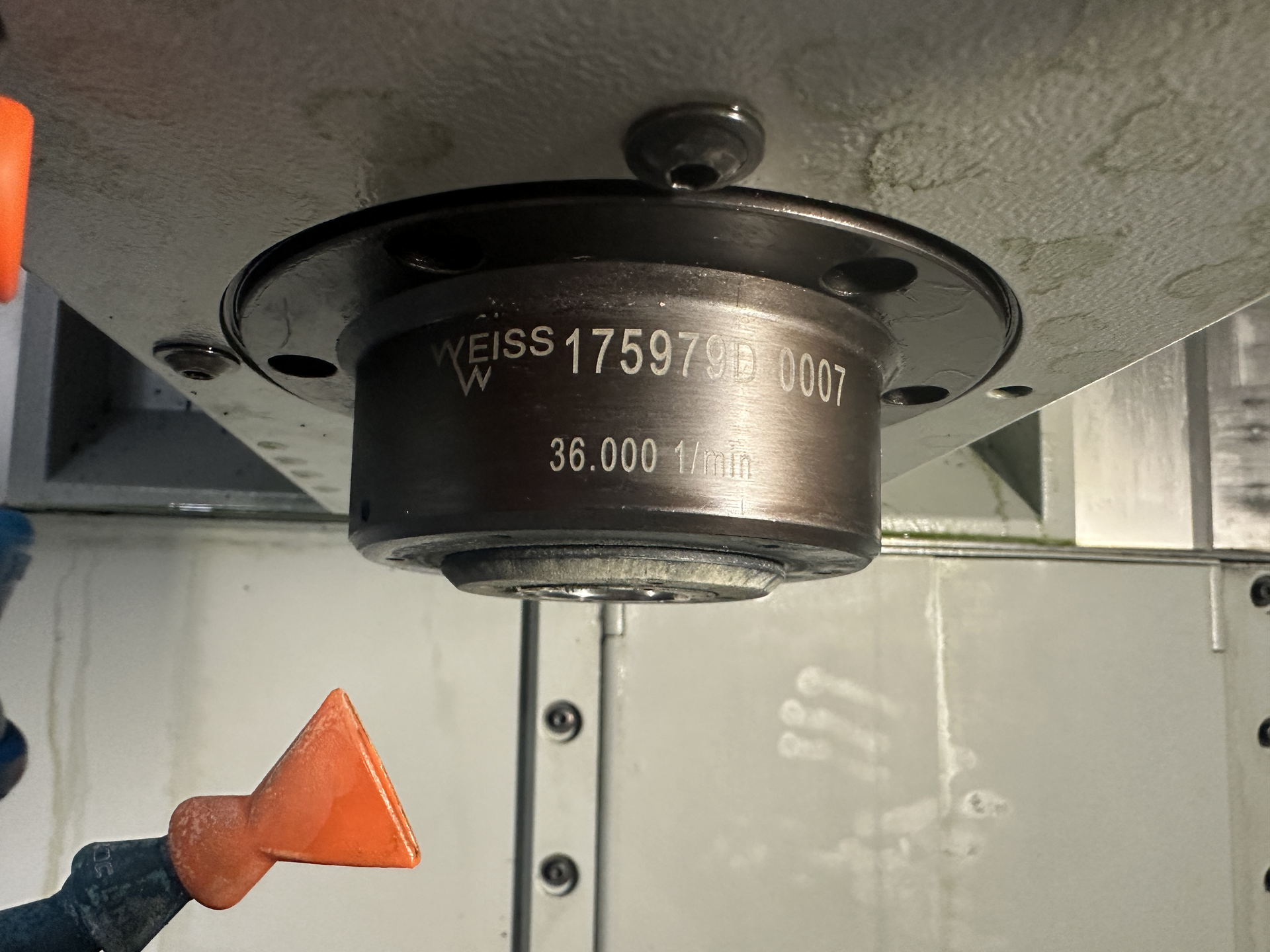

| Cône de broche : HSK-A | 40 DIN 69893 |
| Vitesse de la broche: | |
| de | 0 t/min |
| à | 36000 t/min |
| Avances rapide: | 75 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 7 kW |
| Puissance totale installée | 14 kW |
| Puissance totale installée | 19 kVA |
| Poids de la machine env. | 3400 kg |
| Encombrement machine: | |
| Longueur | 2308 mm |
| Largeur | 1405 mm |
| Hauteur | 2447 mm |
| Accessoires divers: | |
| Contrôle bris d'outils | |
| Interface port sérielle RS 232 | |

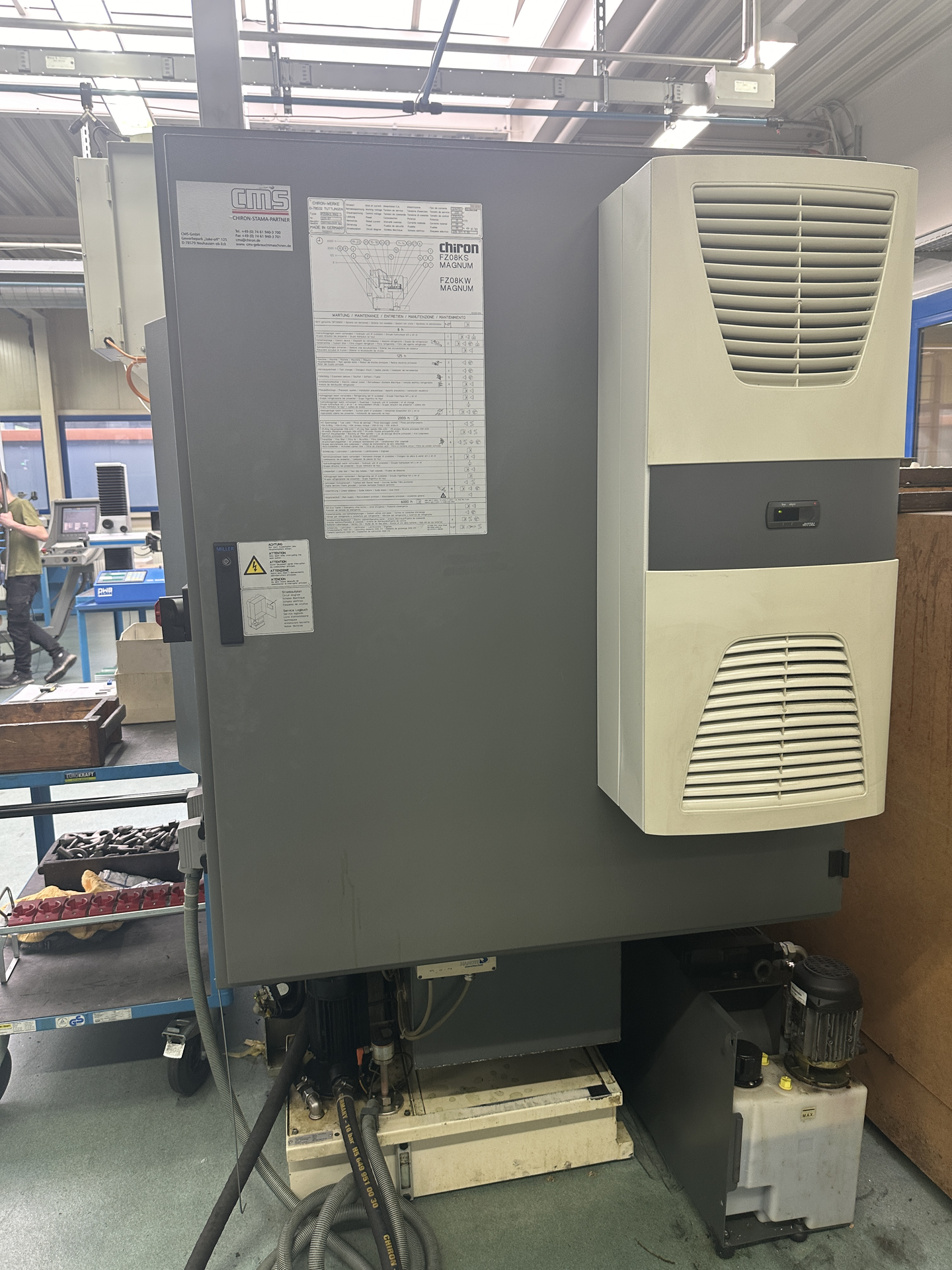

| Climatiseur armoire de commande | |
| Lampe de statut |
