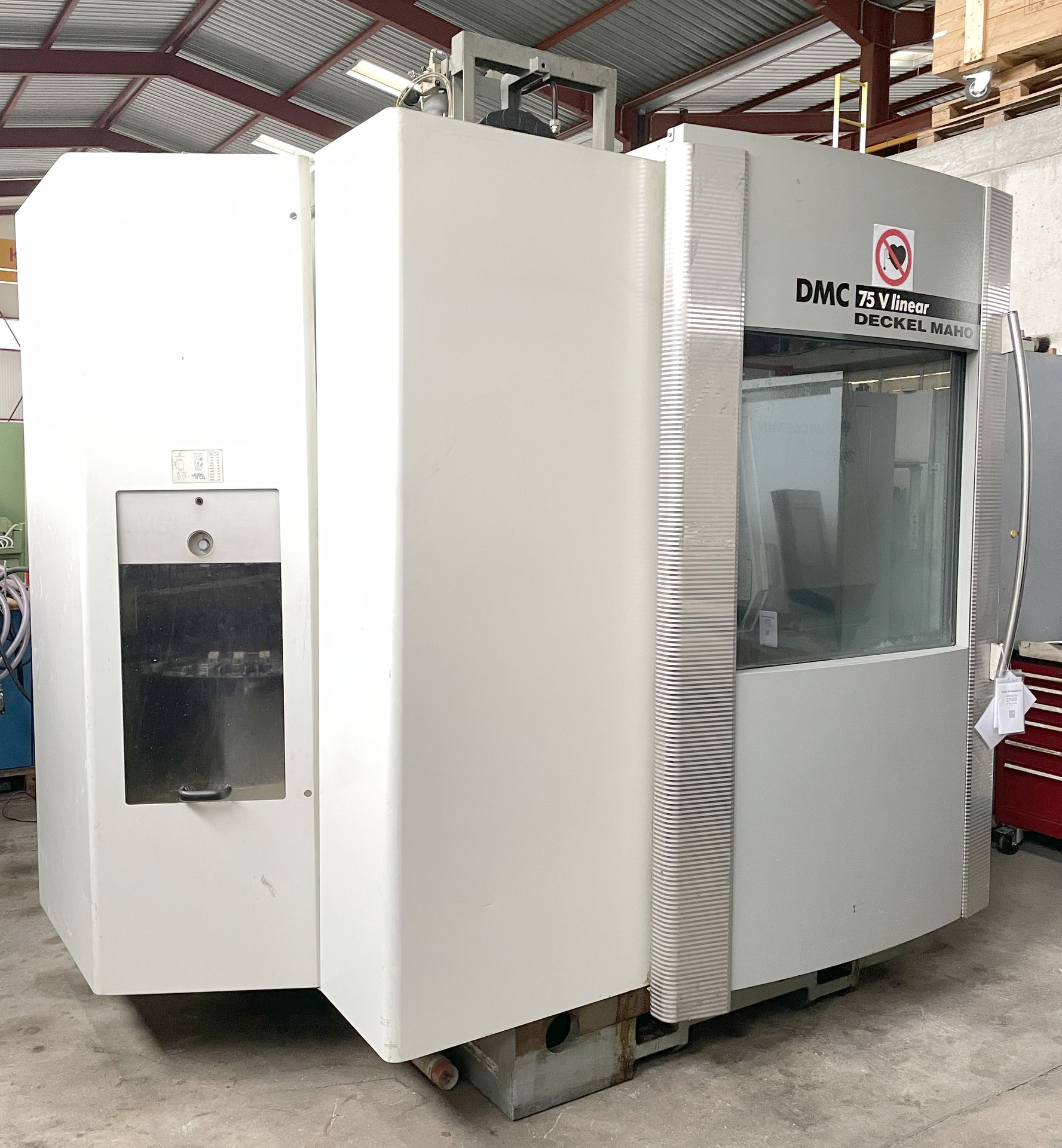

DMG DMC 75 V linear
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
DMG DMC 75 V linear est un centre d'usinage 5 axes conçu pour précision, grande exactitude et fiabilité. Capacités: courses X 885 mm, Y 600 mm, Z 600 mm; charge table max 600 kg; inclinaison B +10/-110°; axe C 360°; vitesse table 100 t/min; magasin 60 outils, Ø outil max 40 mm, longueur 300 mm; cône HSK-A63. Caractéristiques: broche 0–28 000 tr/min (variation continue), puissance 55/43,5 kW; déplacements rapides 90 m/min; air 6 bar; alimentation 3x400 V 50 Hz; poids ≈11 000 kg; dimensions L3255×l2450×h3150 mm. Accessoires: refroidissement haute pression 60 bar, convoyeur de copeaux, volant électronique. Permet tolérances serrées; secteurs usuels: automobile, aérospatial, médical, horlogerie et construction de machines-outils
| Nombre d'axes total | 5 |
| Course longitudinale (axe-X) | 885 mm |
| Course transversale (Y) | 600 mm |
| Course verticale (axe-Z) | 600 mm |
| Charge admise sur la table max. | 600 kg |
| Inclinaison de l'axe B | +10/-110 ° |
| Axe 'C' | 360 ° |
| Tours de la table | 100 t/min |
| Changeur d'outils: | |
| Magasin nombre de places d'outils | 60 |
| Diamètre de l'outils | 40 mm |
| Longueur de l'outil max. | 300 mm |
| Cône de broche : HSK-A | 63 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 28000 t/min |
| Avances rapide: | 90 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance de la broche | 55/43.5 kW |
| Poids de la machine env. | 11000 kg |
| Encombrement machine: | |
| Longueur | 3255 mm |
| Largeur | 2450 mm |
| Hauteur | 3150 mm |
| Accessoires divers: | |
| Lubrification haute pression | 60 bar |
| Evacuateur de copeaux | |
| Manivelle électronique |
