SPINNER VC-560
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

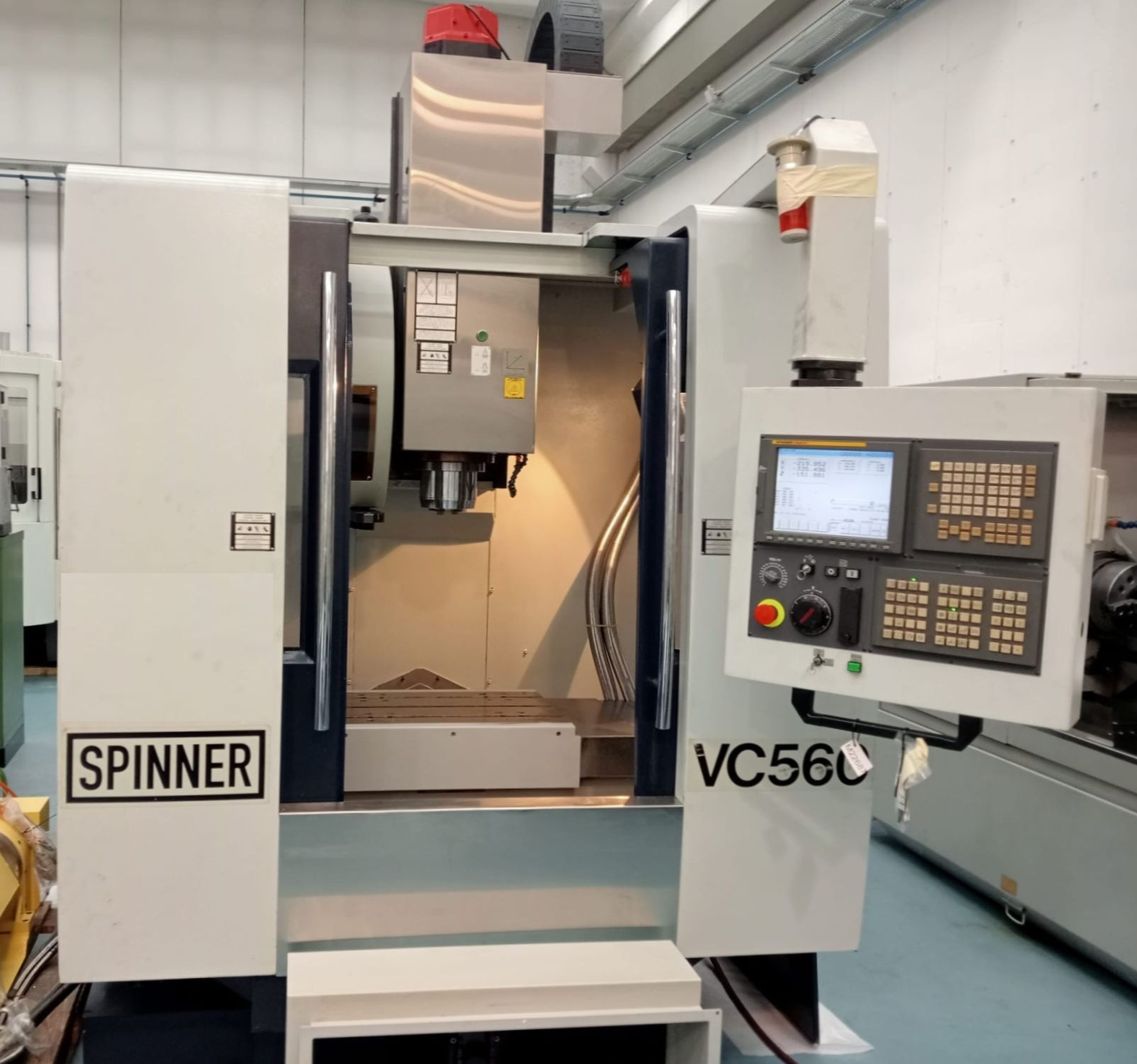

SPINNER VC-560 is a Centre d'usinage 3 axes, conçu pour la précision, haute exactitude et fiabilité. Table 650x410 mm, 3 rainures en T 14 mm, charge admise 250 kg; courses X560 Y410 Z410 mm. Broche SK40, 0–12 000 tr/min (variateur continu), avances rapides 48 m/min. Magazine 24 emplacements, Ø outil max 77 mm (125 mm avec emplacements adjacents libres), longueur 200 mm, poids outil max 5 kg, temps de changement 1,3 s. Alimentation 3x400 V 50 Hz, puissance installée 30 kW; poids env. 4000 kg; encombrement L3000 x Larg.2000 x H2500 mm. Permet des tolérances serrées; secteurs typiques automobile, aérospatial, médical, horlogerie et construction de machines-outils
| Nombre d'axes total | 3 |

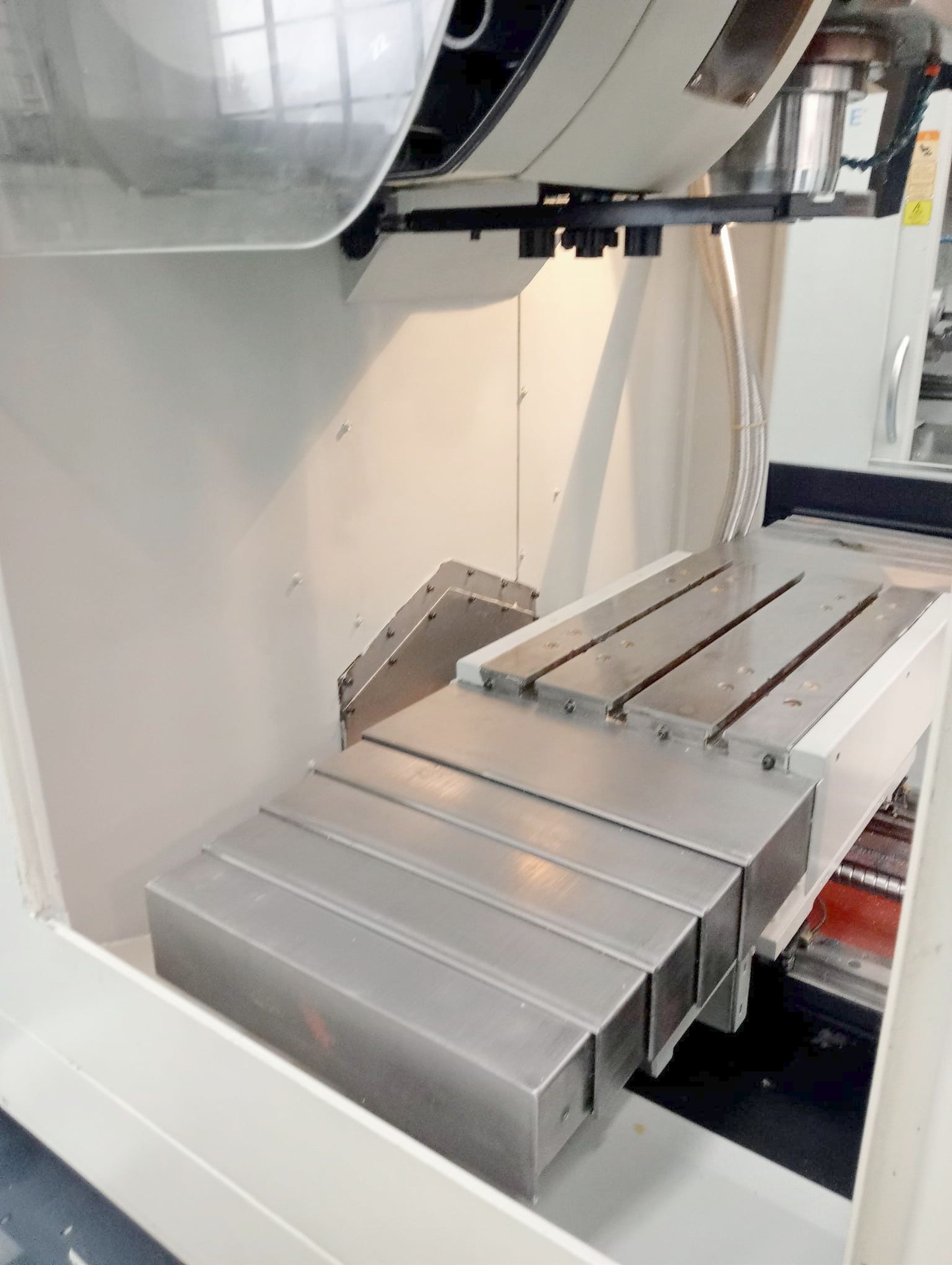

| Longueur de la table | 650 mm |
| Largeur de la table | 410 mm |
| Nombre rainures en T | 3 |
| Largeur rainures en T | 14 mm |
| Charge admise sur la table max. | 250 kg |
| Course longitudinale (axe-X) | 560 mm |
| Course transversale (Y) | 410 mm |
| Course verticale (axe-Z) | 410 mm |
| Magasin nombre de places d'outils | 24 |
| Diamètre de l'outils max. | 77 mm |
| Diamètre max. avec places libres | 125 mm |
| Longueur de l'outil max. | 200 mm |
| Poids de l'outil max. | 5 kg |
| Temps de changement outils | 1.3 s |

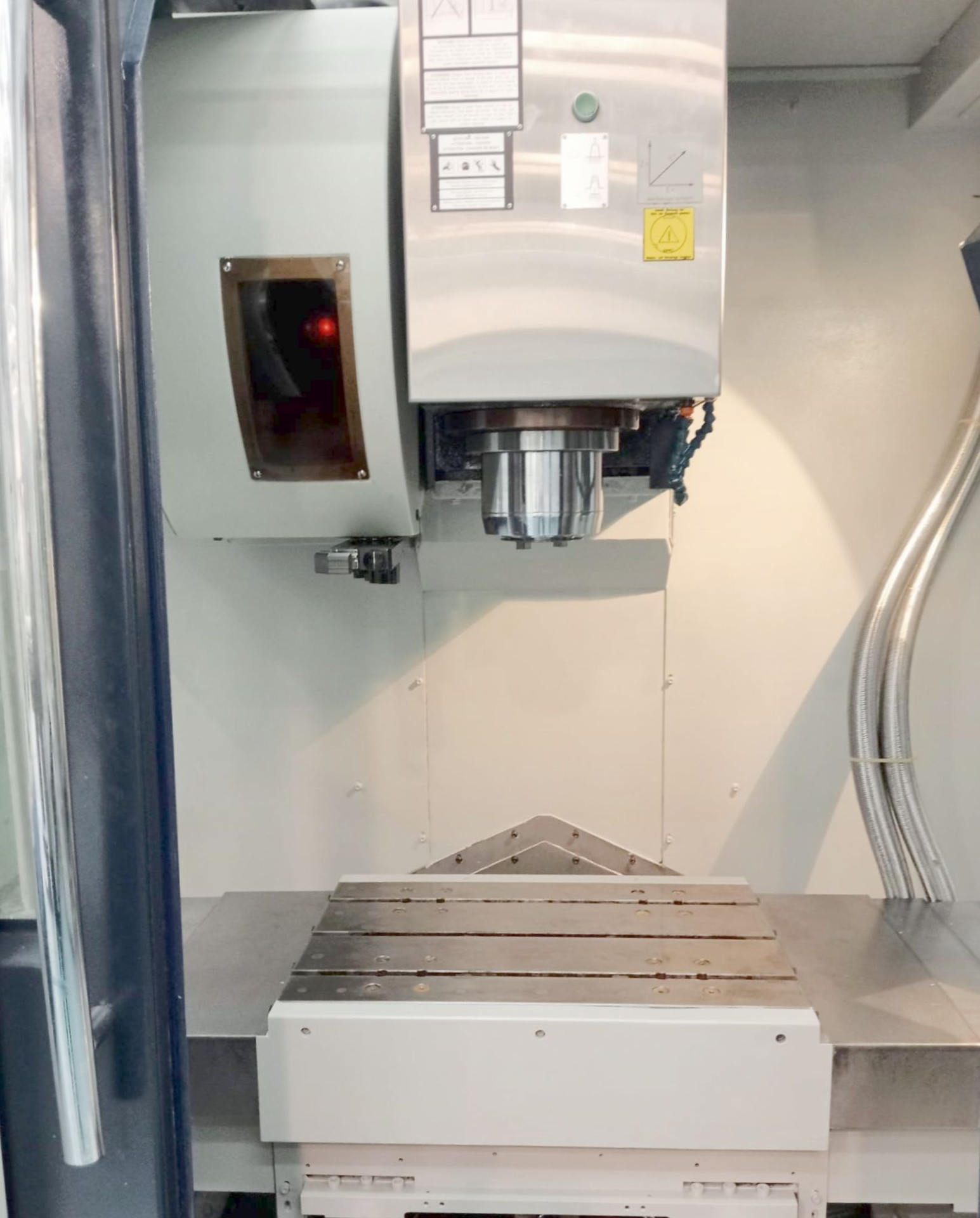

| Cône de la broche: SK | 40 |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 12000 t/min |
| Avances rapide: | 48 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Puissance totale installée | 30 kW |
| Poids de la machine env. | 4000 kg |
| Encombrement machine: | |
| Longueur | 3000 mm |
| Largeur | 2000 mm |
| Hauteur | 2500 mm |
