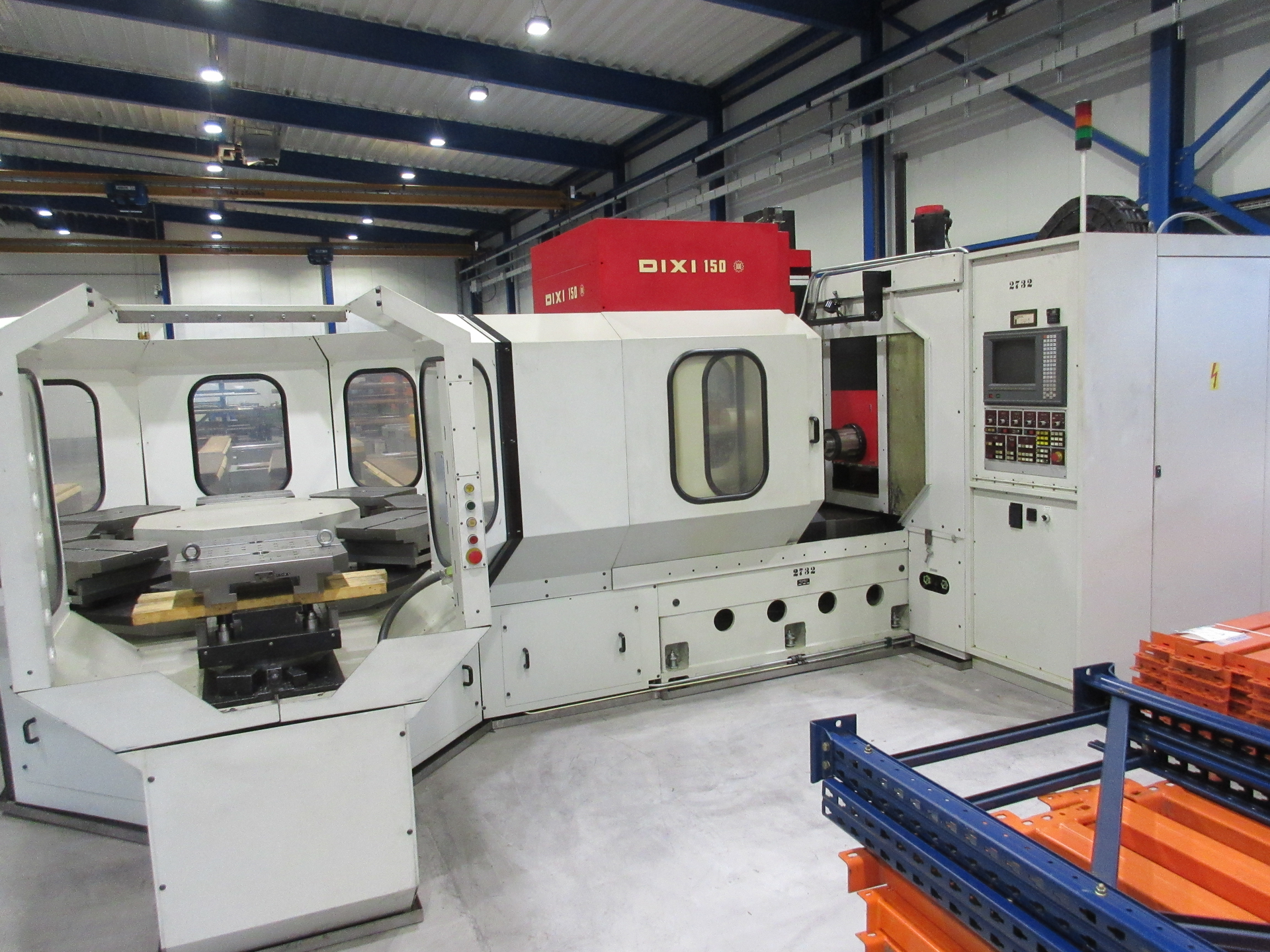

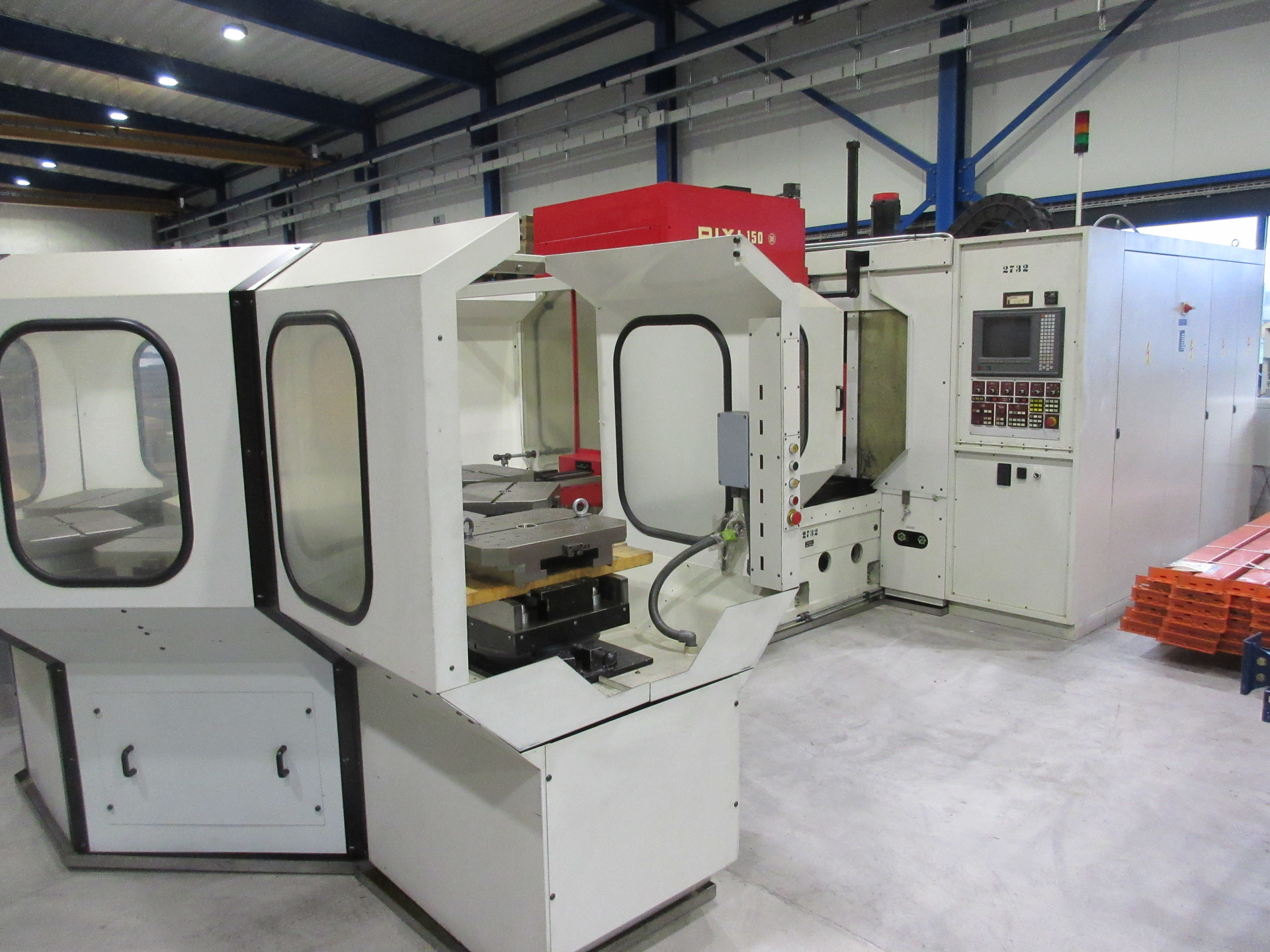

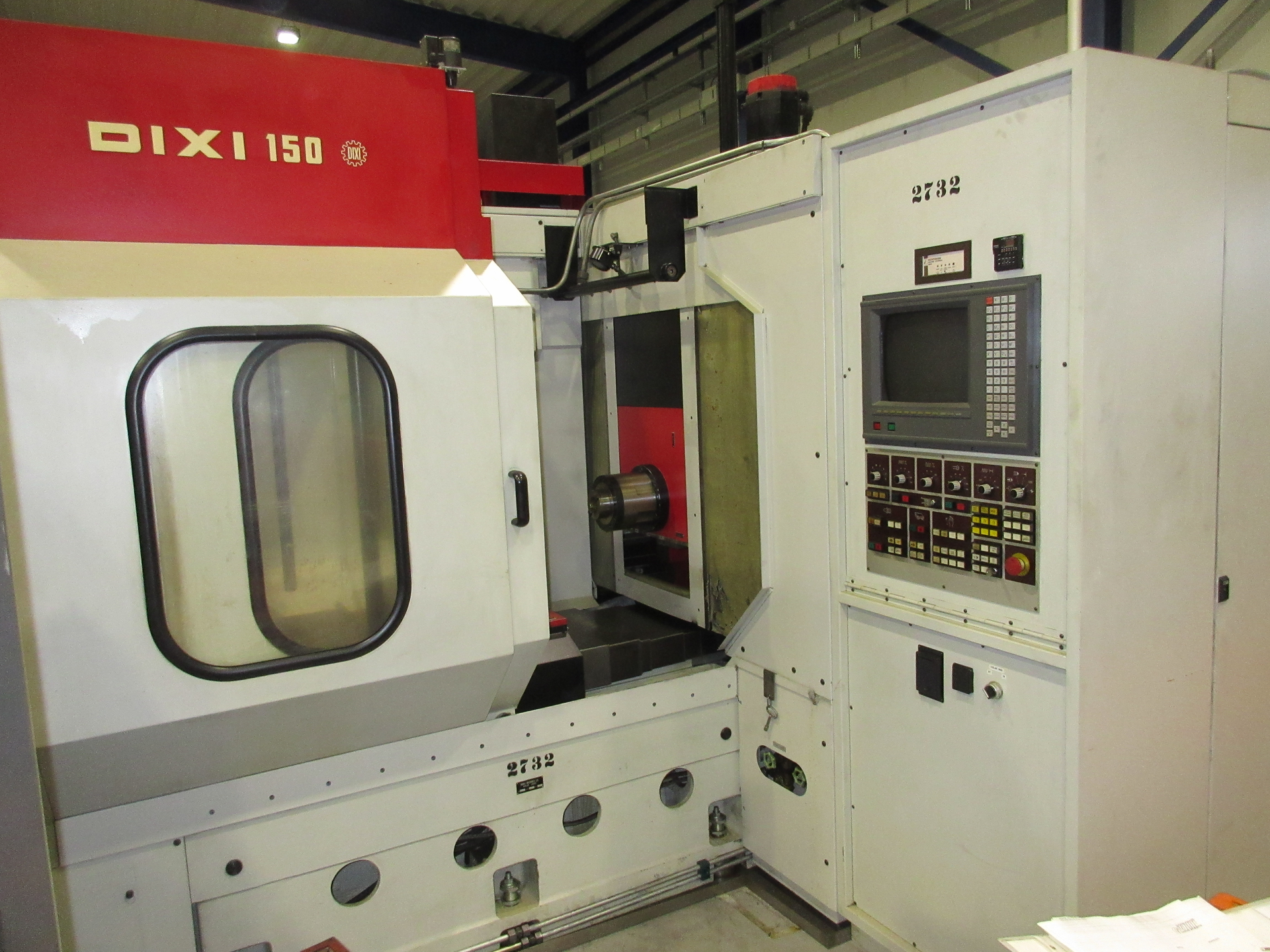

DIXI DPC 150 est un centre d'usinage horizontal conçu pour la précision, haute exactitude et fiabilité. Courses X700 Y500 Z700 mm; division plateau B 360'000x0.001°. 9 palettes 500x400 mm (500 kg); magasin 144 pos. (2x72), outil max 12 kg. Broche ISO40 40–10 000 tr/min, 15 kW; avances 1–10 000 mm/min, rapide 15 m/min. Alimentation 3x380V 50Hz; puissance 55 kW (65 kVA); masse ~11 000 kg; encombrement 6840x3400x3000 mm. Accessoires: protection intégrale, arrosage, arrosage par broche, système de changement palettes. Adapté aux tolérances serrées en automobile, aéronautique, médical, horlogerie et construction de machines.
| Course longitudinale (axe-X) | 700 mm |
| Course transversale (Y) | 500 mm |
| Course verticale (axe-Z) | 700 mm |

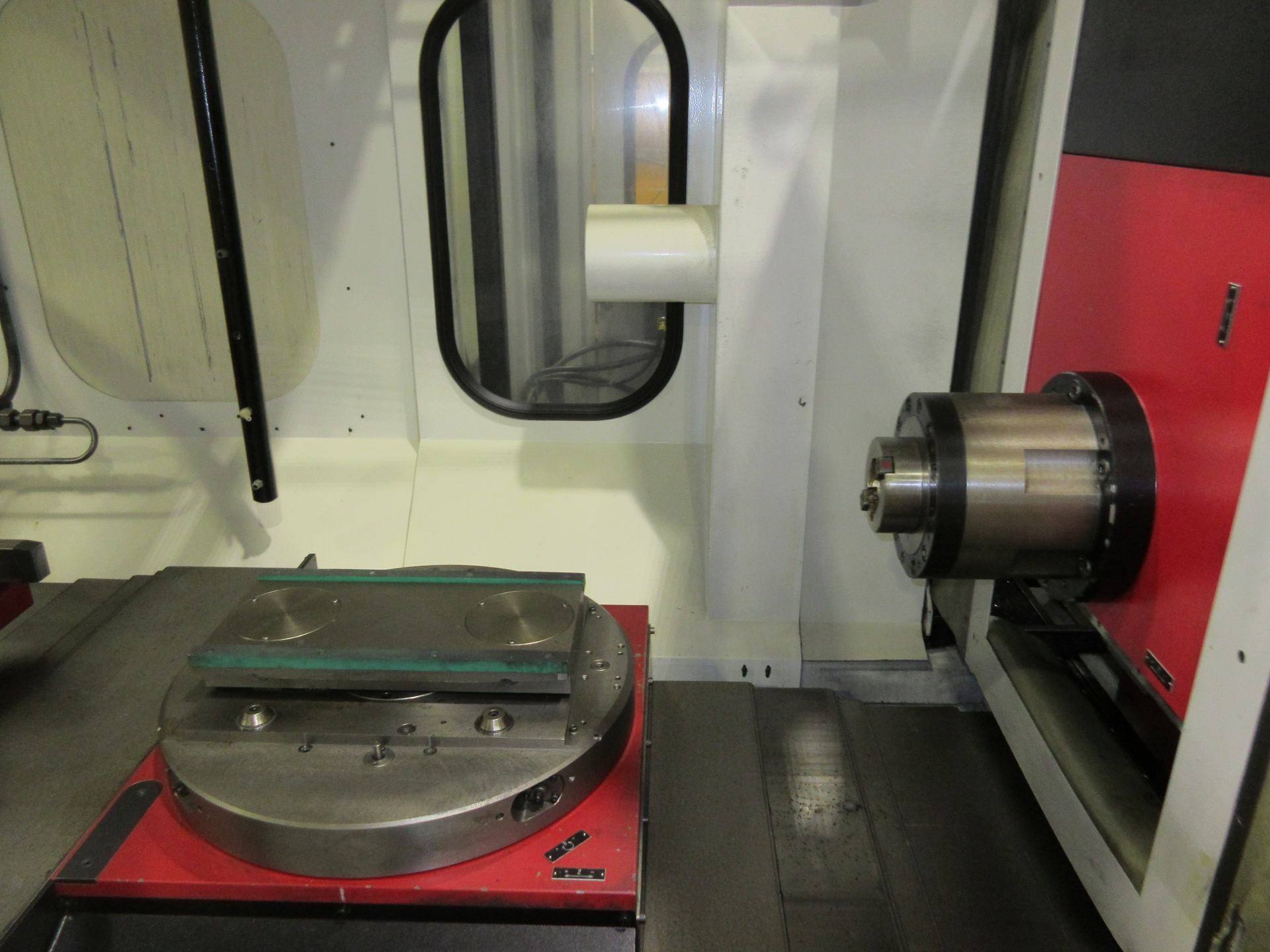

| Divisions du plateau (B) | 360'000x0.001 ° |
| Tours de la table: | |
| à | 15 t/min |

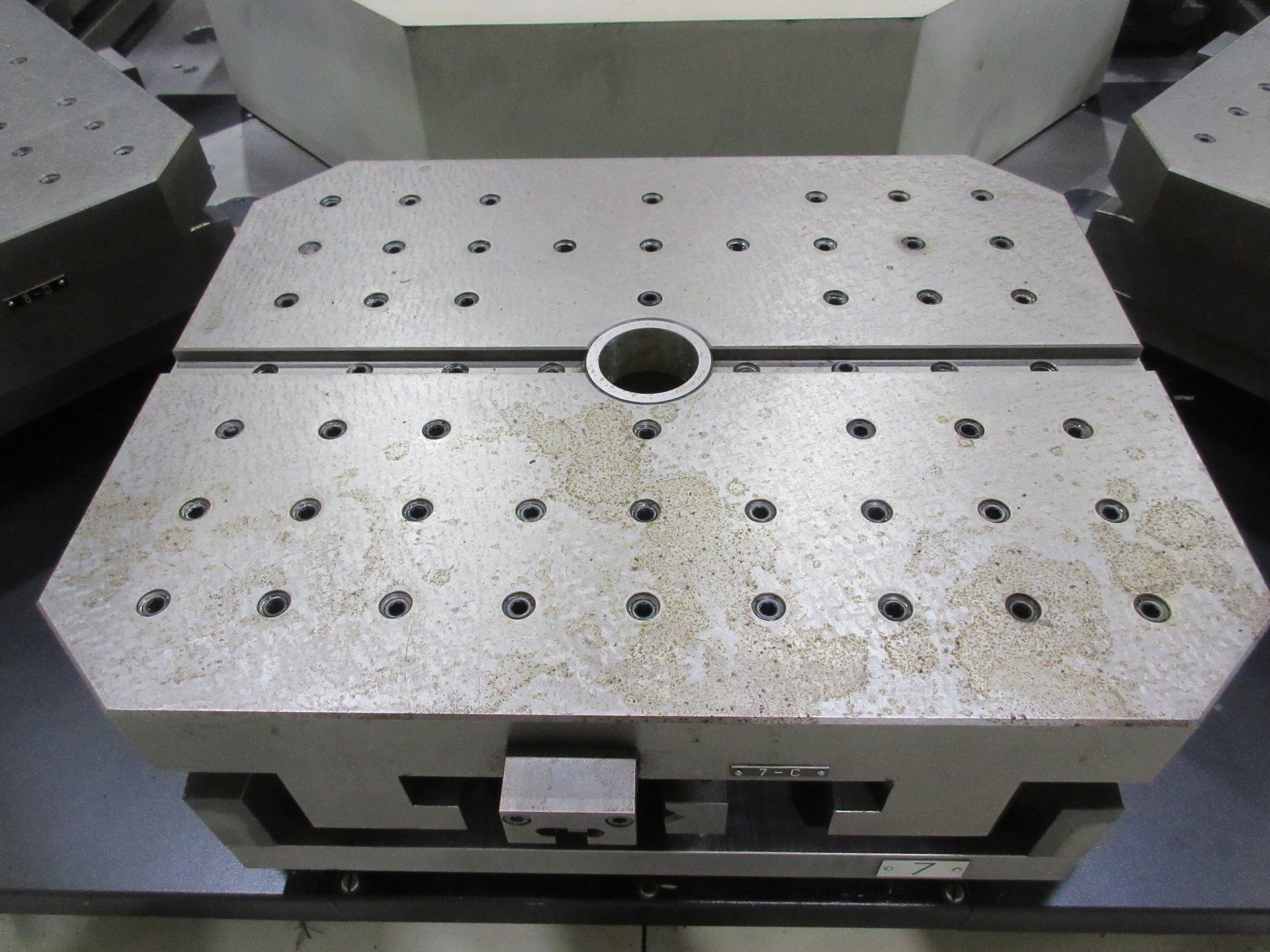

| Palettes: | |
| Nombre | 9 |
| Longueur | 500 mm |
| Largeur | 400 mm |
| Temps de changement palettes | 14 s |
| Poids admis | 500 kg |

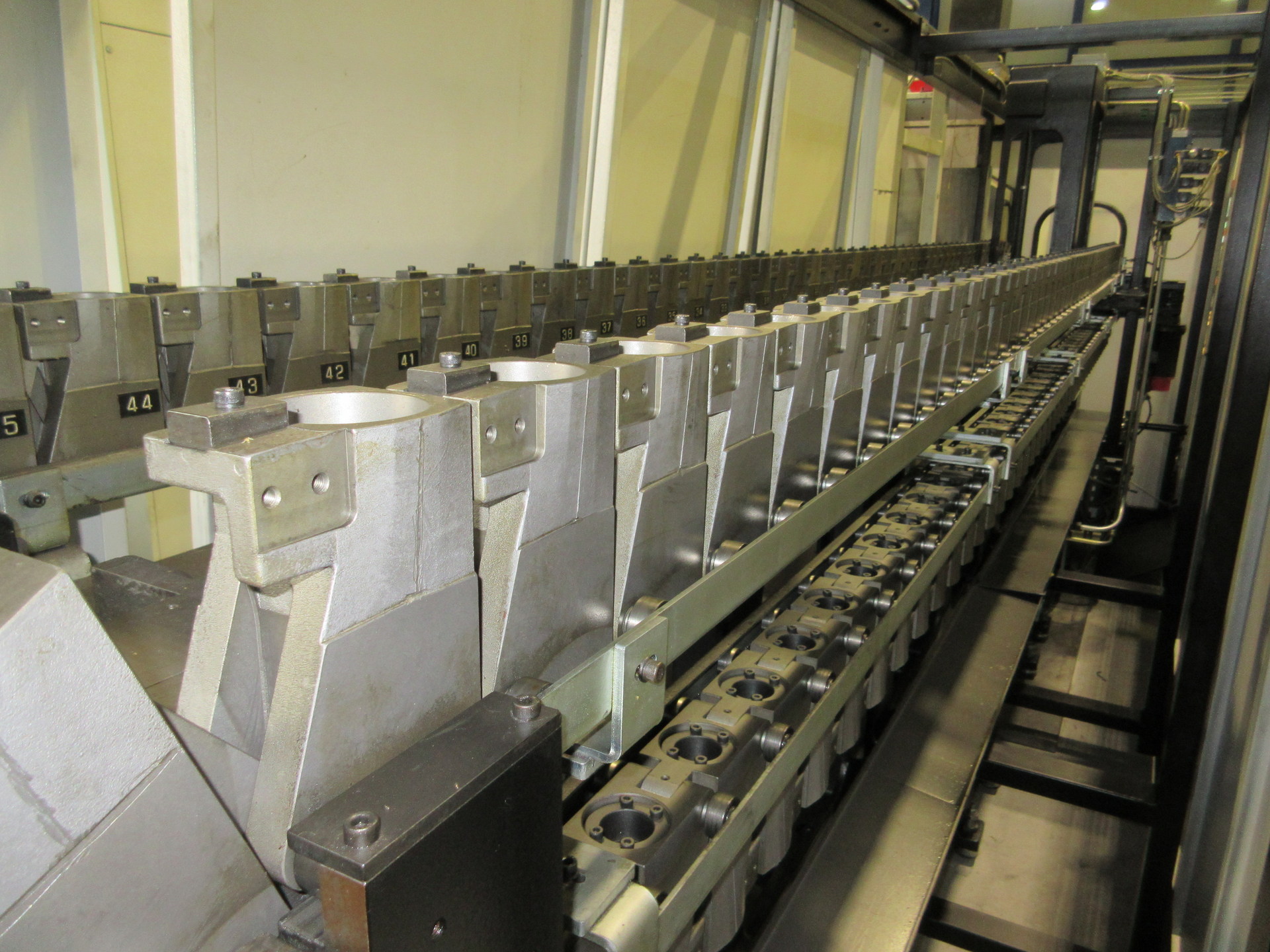

| Changeur d'outils: | |
| Nombre de positions | 144 (2x72) |
| Poids de l'outil max. | 12 kg |
| Temps de changement outils | 6 - 8 s |
| Cône de broche : ISO | 40 |
| Vitesses de broche horizontale: | |
| Variateur (réglage progressif) | |
| de | 40 t/min |
| à | 10000 t/min |
| Avances: | |
| Variateur (réglage progressif) | |
| longitudinale de | 1 mm/min |
| à | 10000 mm/min |
| transversale de | 1 mm/min |
| à | 10000 mm/min |
| Verticale de | 1 mm/min |
| à | 10000 mm/min |
| Avances rapide: | 15 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Moteur de la broche | 15 kW |
| Puissance totale installée | 55 kW |
| Puissance totale installée | 65 kVA |
| Poids de la machine env. | 11000 kg |
| Encombrement machine: | |
| Longueur | 6840 mm |
| Largeur | 3400 mm |
| Hauteur | 3000 mm |
| Accessoires divers: | |
| Protection intégrale | |
| Dispositif d'arrosage | |
| Arrosage par le centre de la broche | |

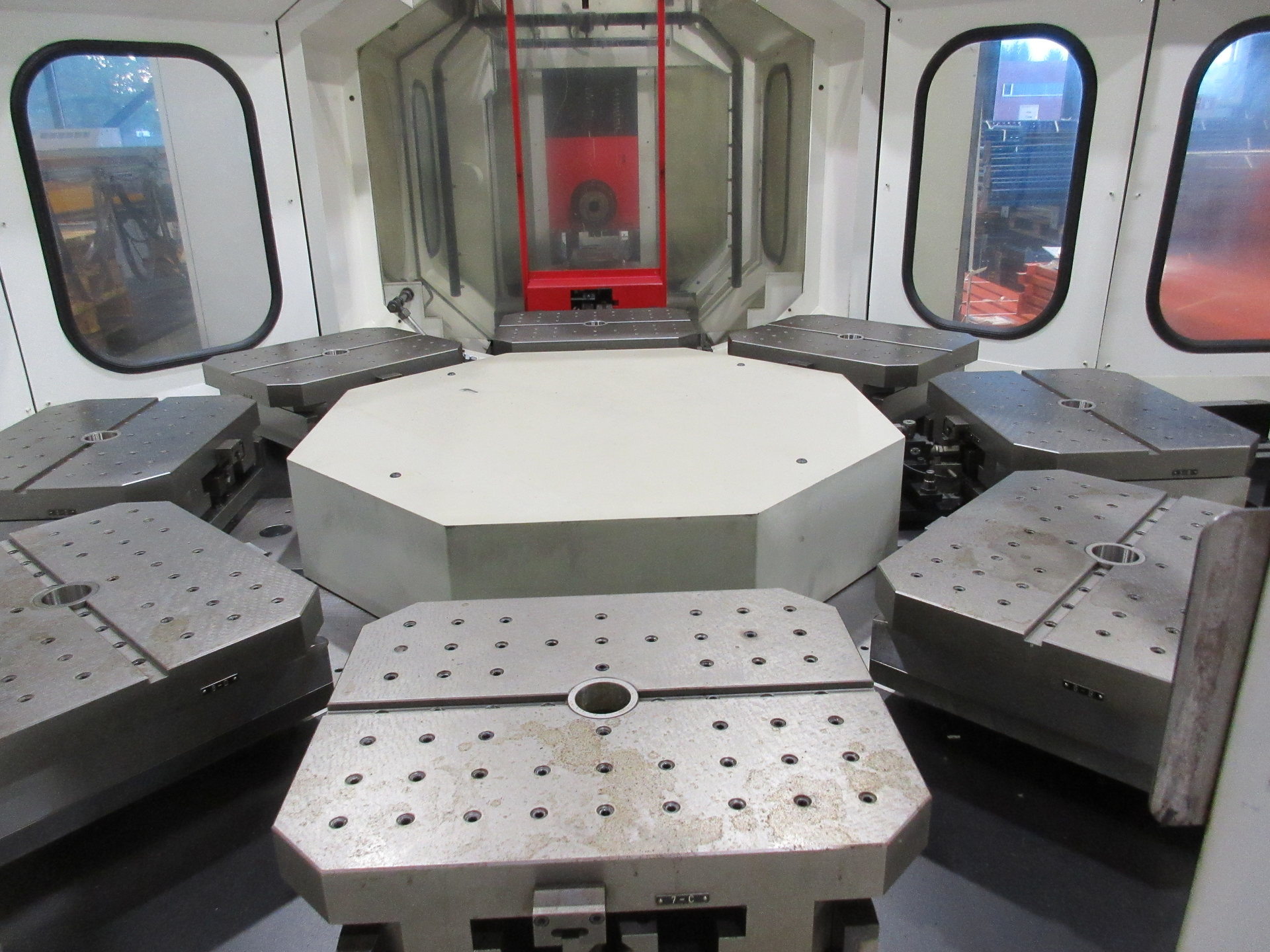

| Système de changement palettes: | |
| Palettes nombre | 8 |

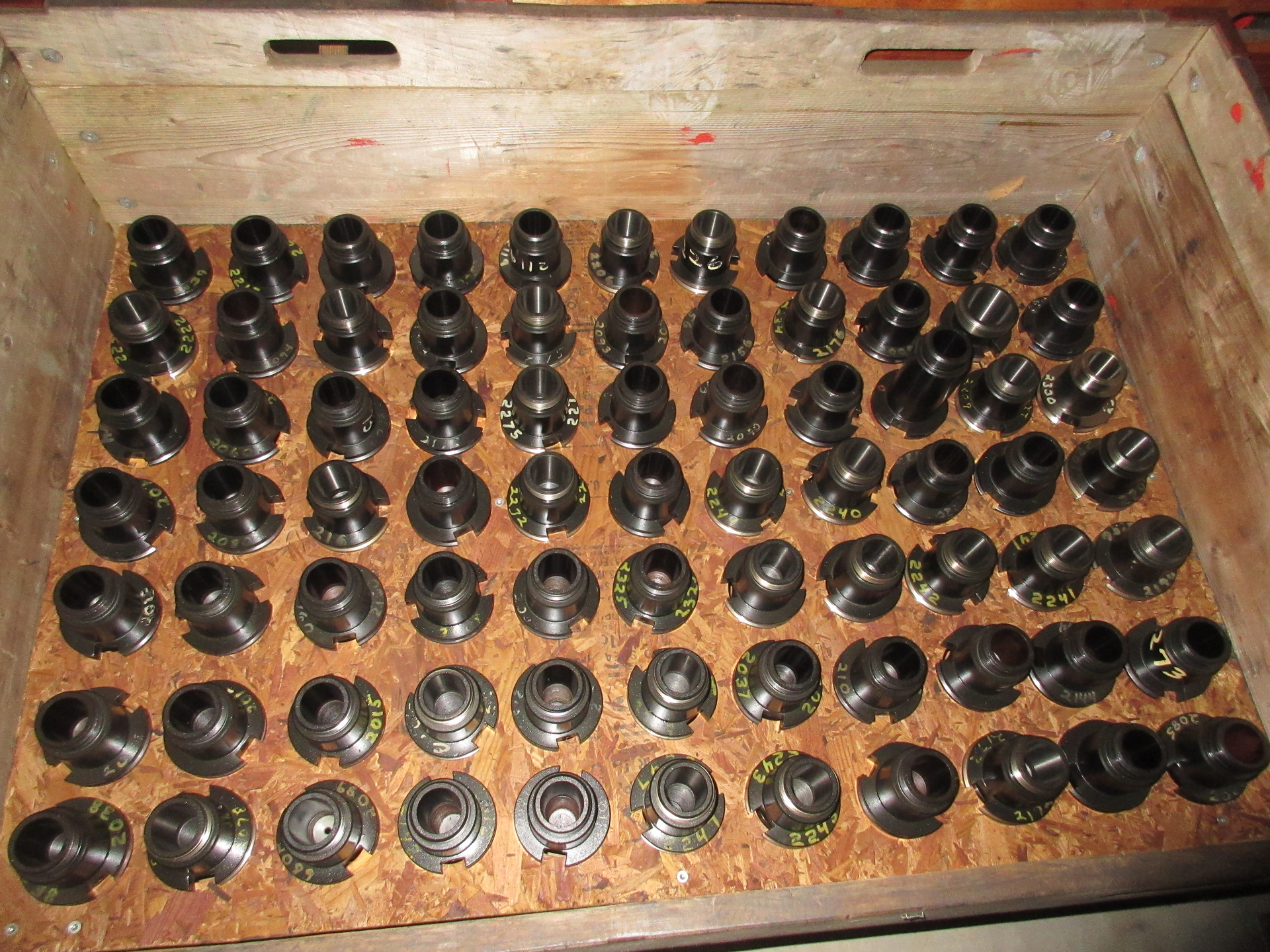

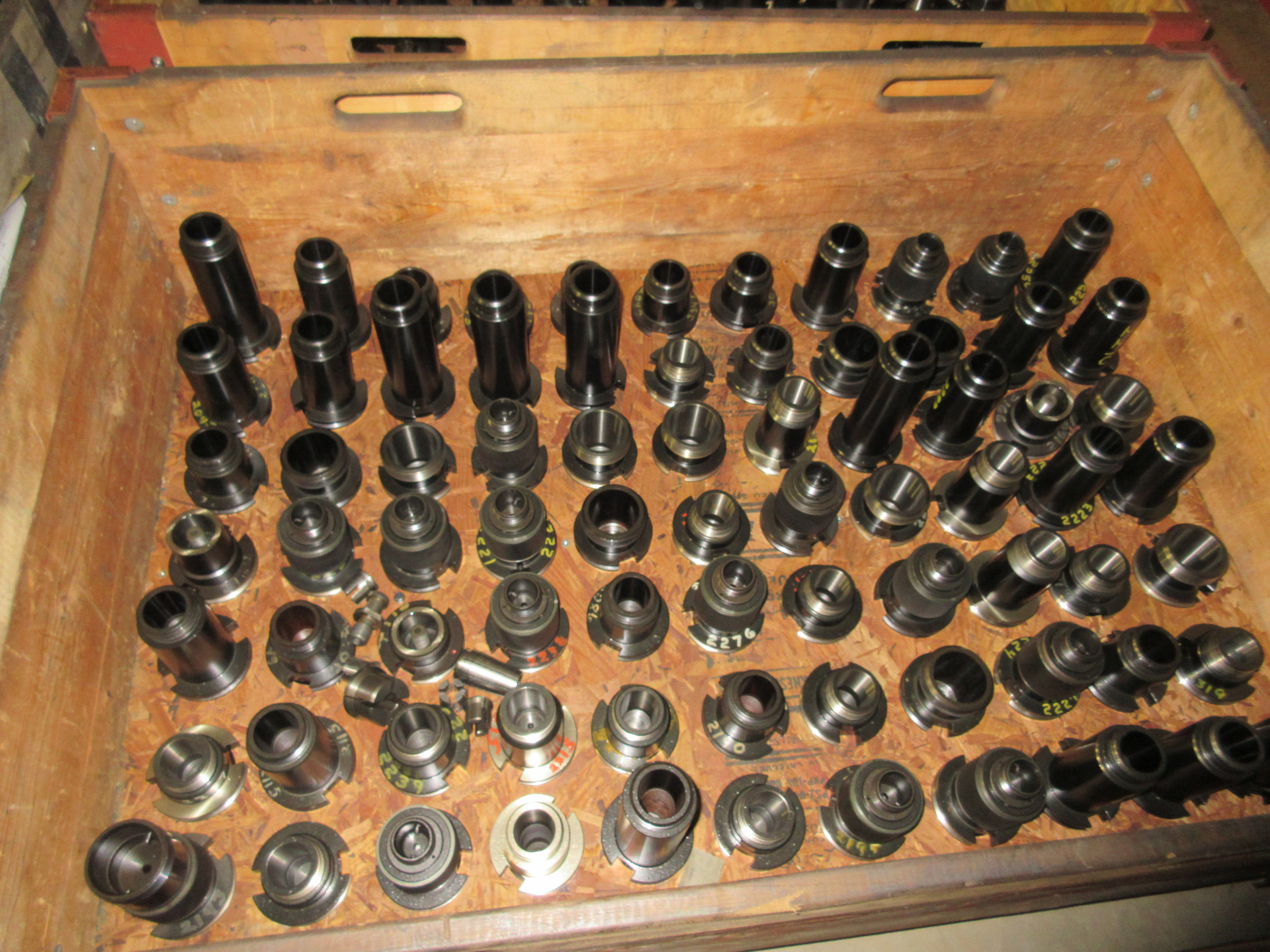

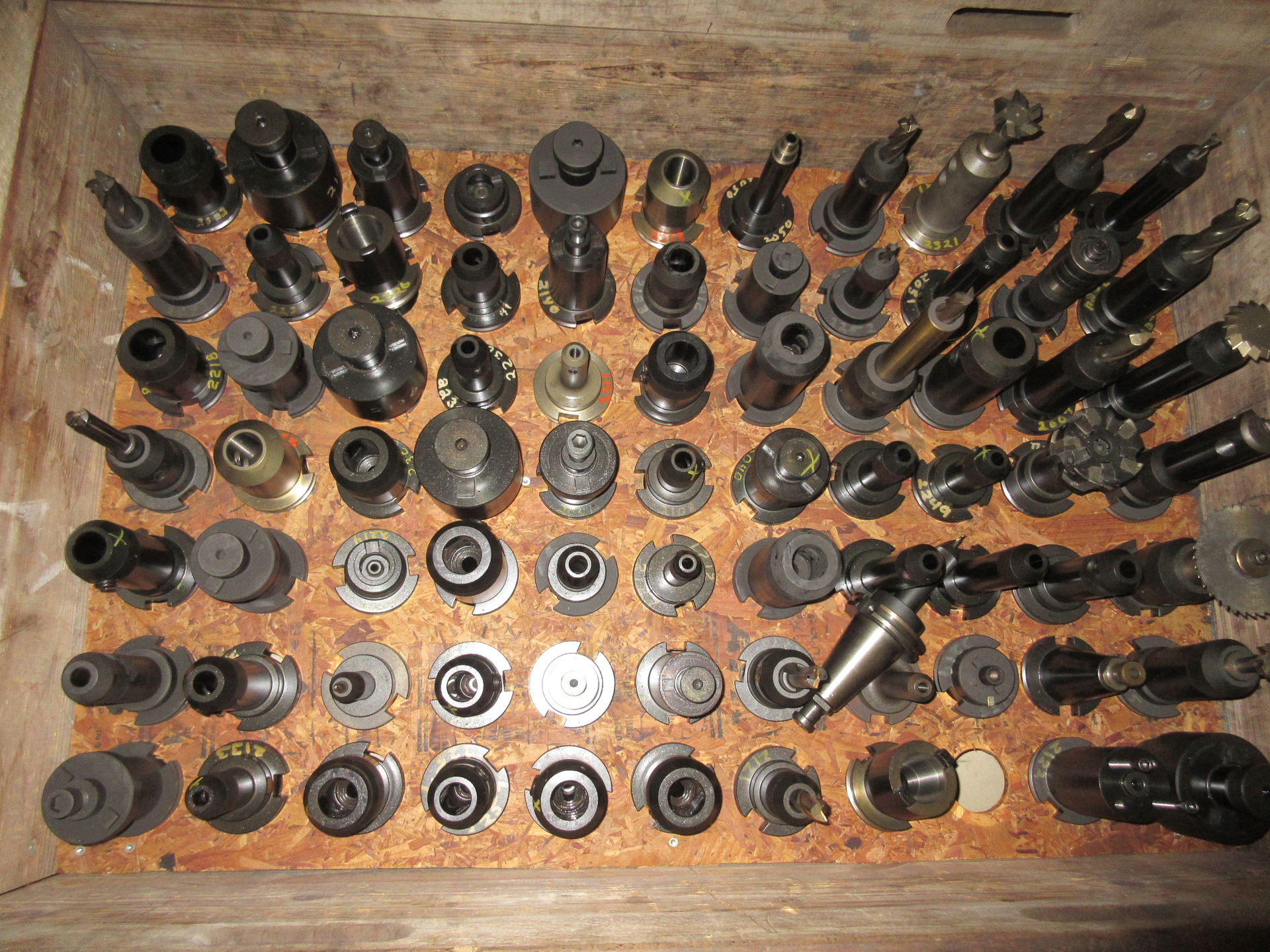

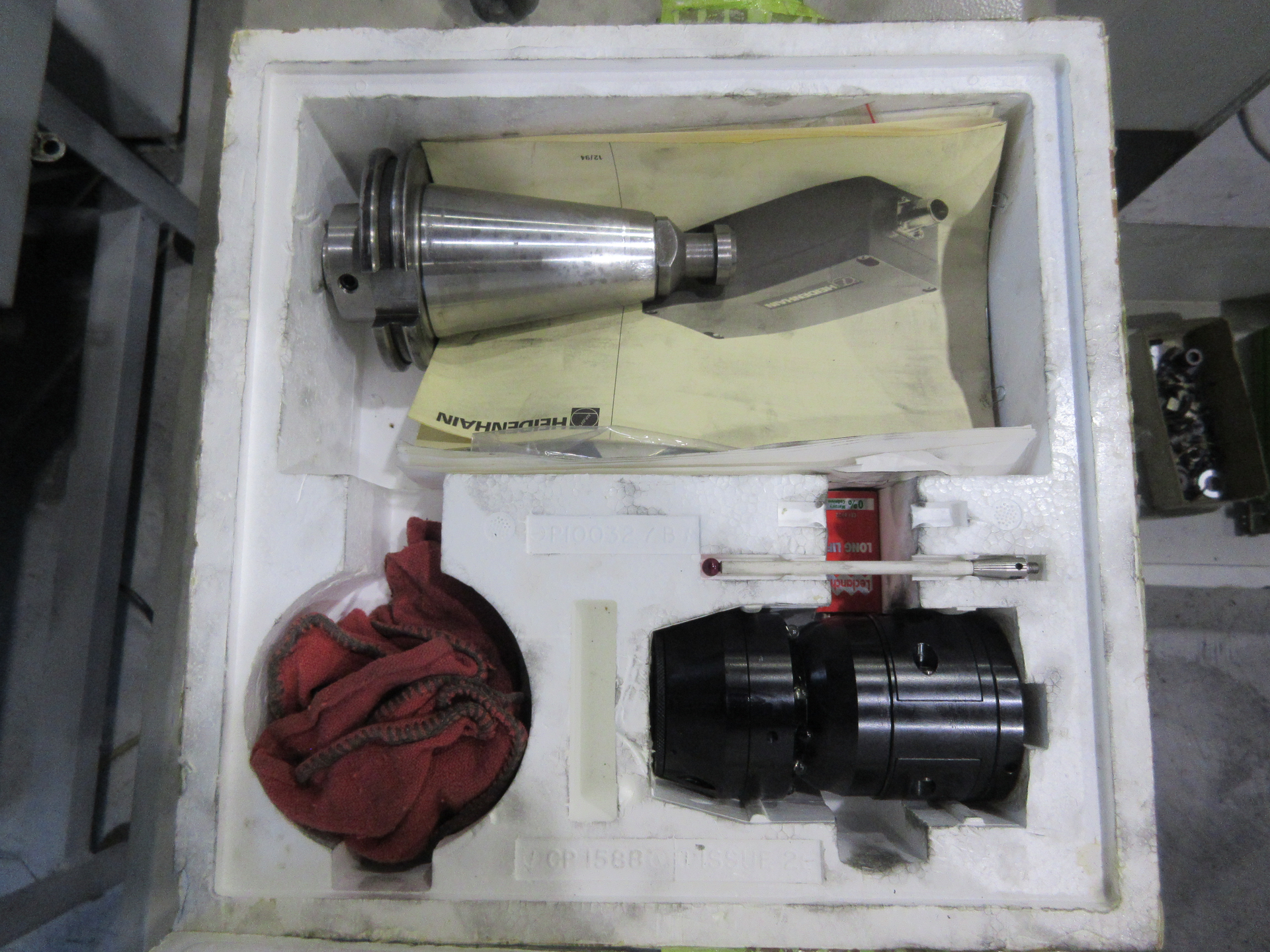

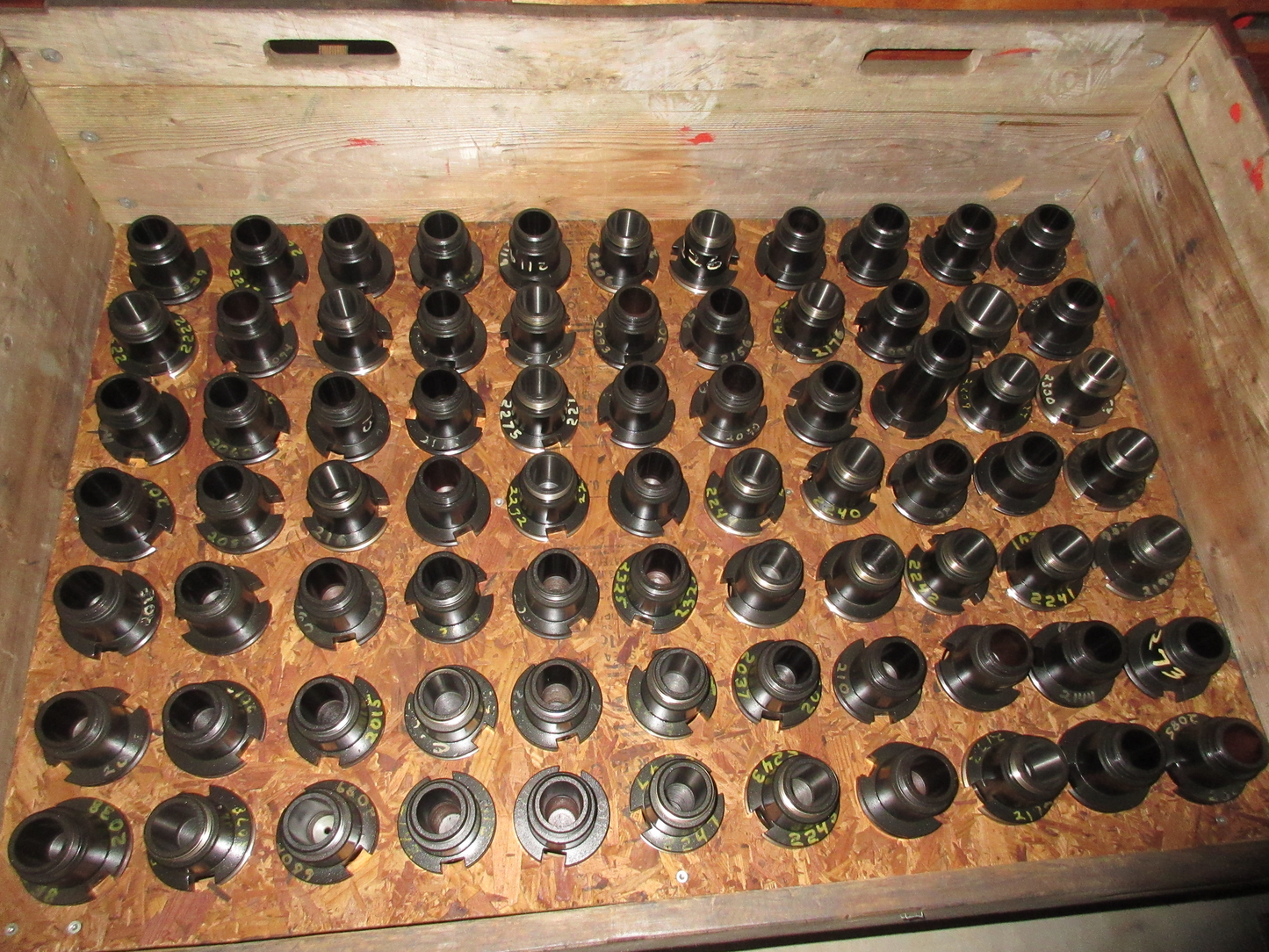

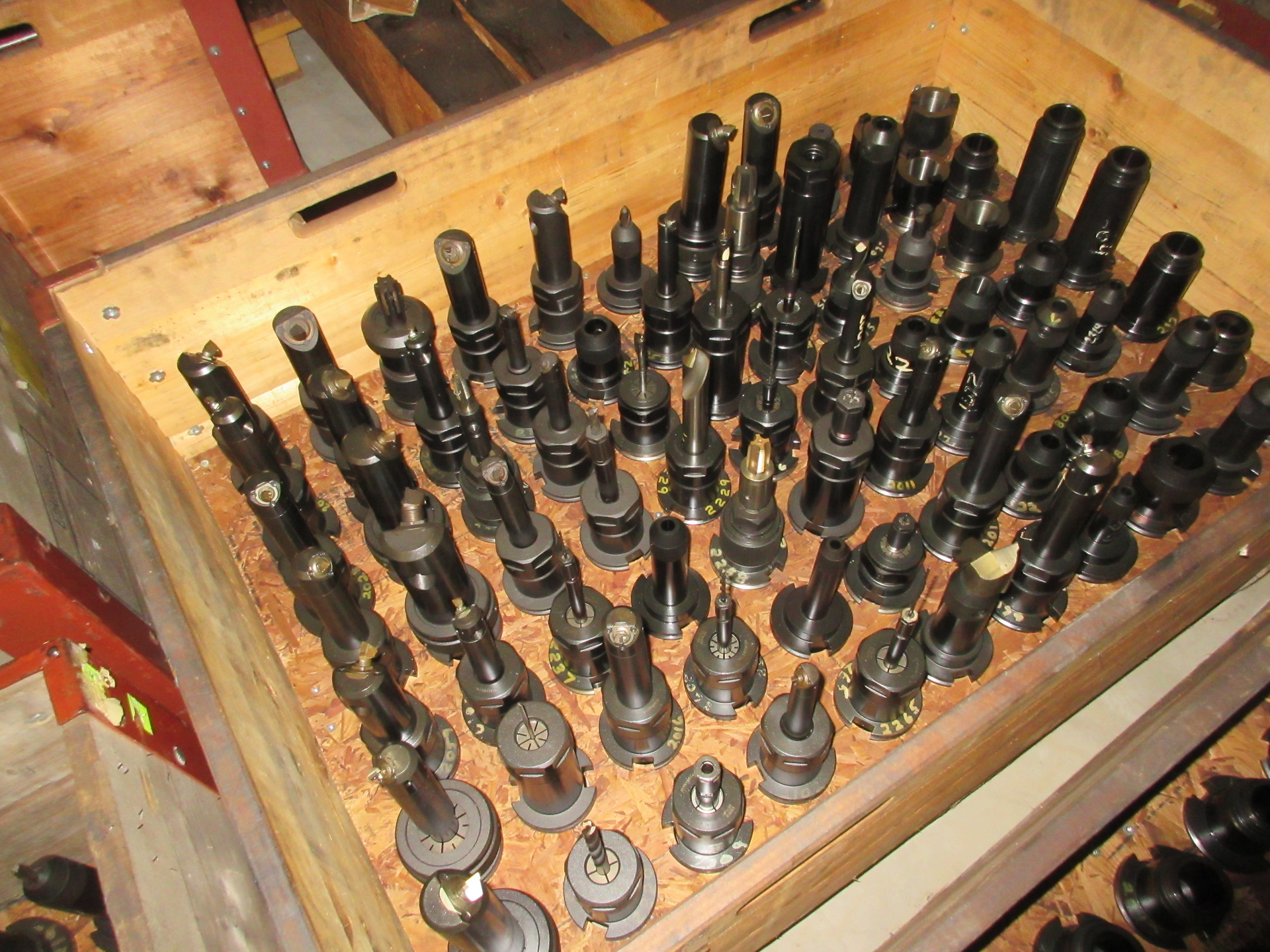

| Jeu de porte-outils | |
| Jeu de tasseaux de fraisage |
