STAR SR-20 R
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

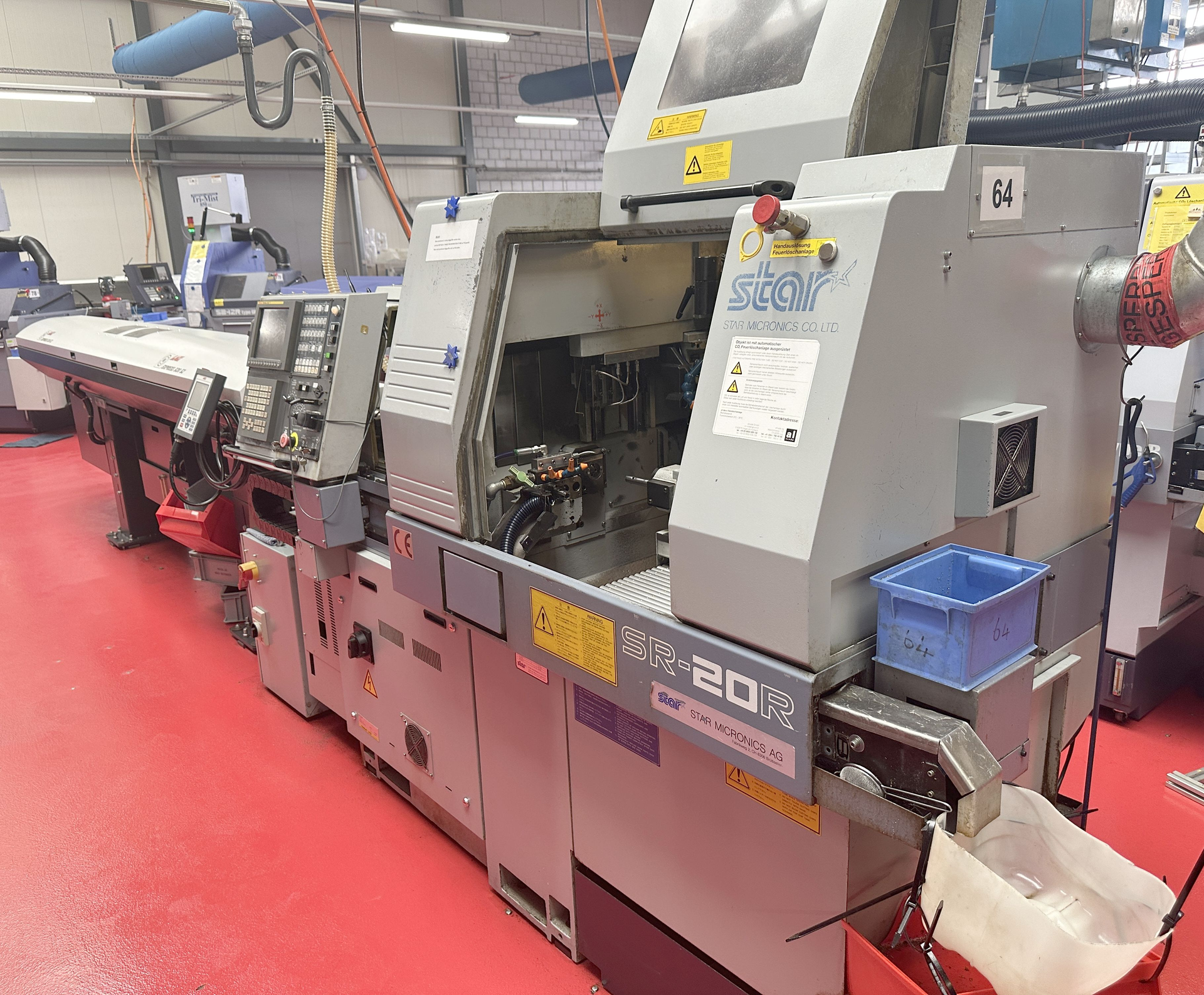

STAR SR-20 R est un tour automatique CNC de haute précision, offrant grande exactitude et fiabilité. Capacités: 7 axes, 2 broches; Ø tournage max 20 mm; longueur max 195 mm; perçage Ø max 7 mm; filetage jusqu’à 6 M, longueur taraudage 75 mm; contre-usinage 85 mm. Principales caractéristiques: broche 500–10.000 tr/min (2,2/3,7 kW), contre-broche 500–8.000 tr/min (0,5 kW), avances rapides 20 m/min, vitesse de coupe 10.000 mm/min; alimentation 3x400 V 50 Hz; air 5 bar; puissance totale 6 kVA; poids ~2000 kg; dimensions 2207×1080×1700 mm. Accessoires: chargeur de barres LNS EXPRESS 320 S2 (jusqu’à 3200 mm, Ø 3–20 mm), récupérateur/convoyeur, refroidissement haute pression Müller CL2 70 bar (145 l), système extincteur SIEMENS. Permet d’obtenir des tolérances serrées; secteurs: automobile, horlogerie, outillage, aérospatial, médical.
| Nombre d'axes total | 7 |
| Nombre de broches | 2 |
| Diamètre de tournage max. | 20 mm |
| Longueur de tournage maximale | 195 mm |
| Diamètre de perçage max. | 7 mm |
| Diamètre du filetage maxi. | 6 M |
| Nez de broche pour pince type | ER16 |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 500 t/min |
| à | 10000 t/min |
| Puissance de la broche | 2.2 / 3.7 kW |
| Axe-C (broche, résolution) | ° |

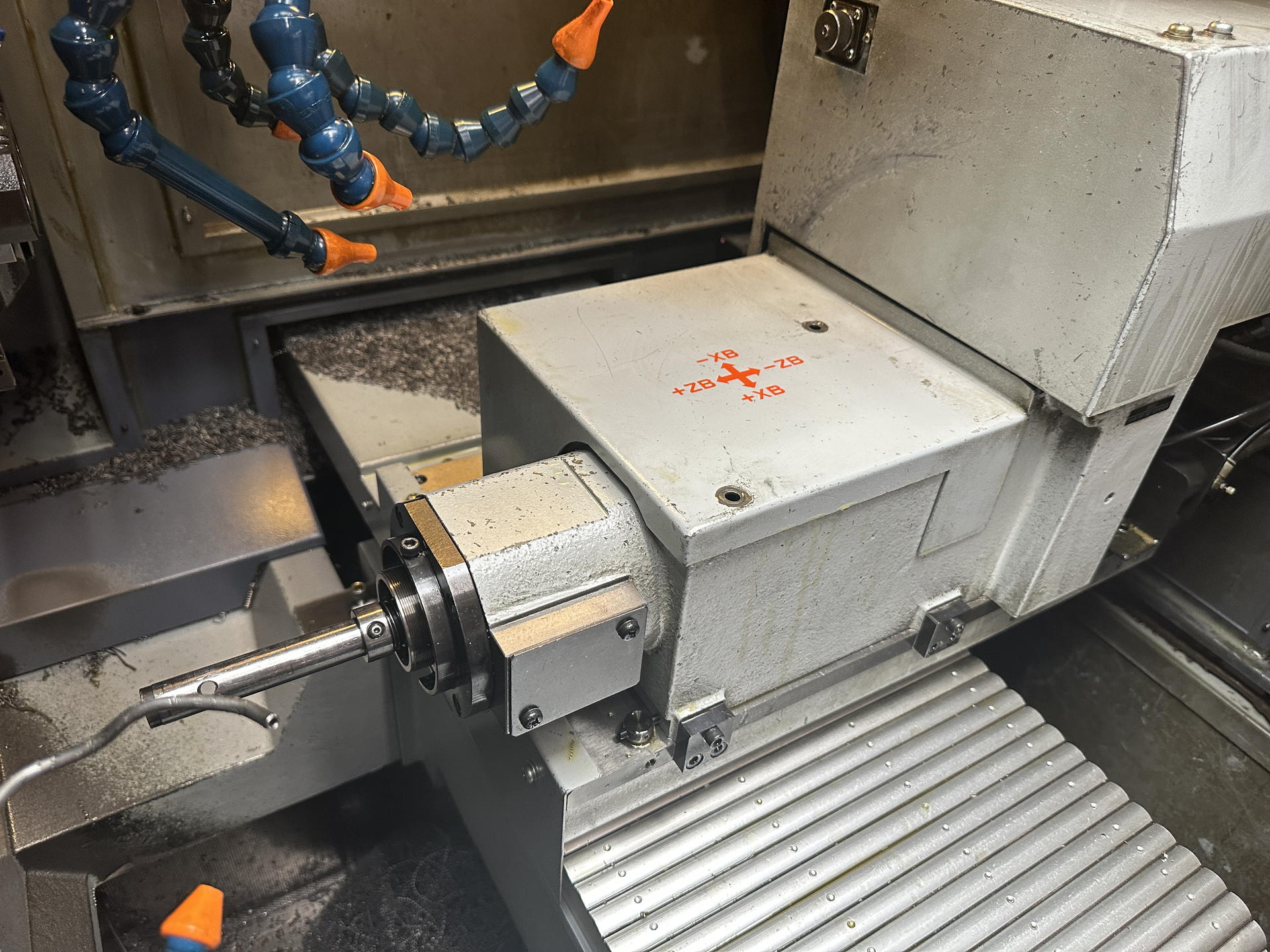

| Contre-broche: | |
| Nombre de tours : | |
| de | 500 t/min |
| à | 8000 t/min |
| Max. longueur de taraudage | 75 mm |
| Axe-C (broche, résolution) | 15 ° |
| Diamètre de tarraudage | 3 M |
| Longueur de la pièce en contre-usinage max | 85 mm |

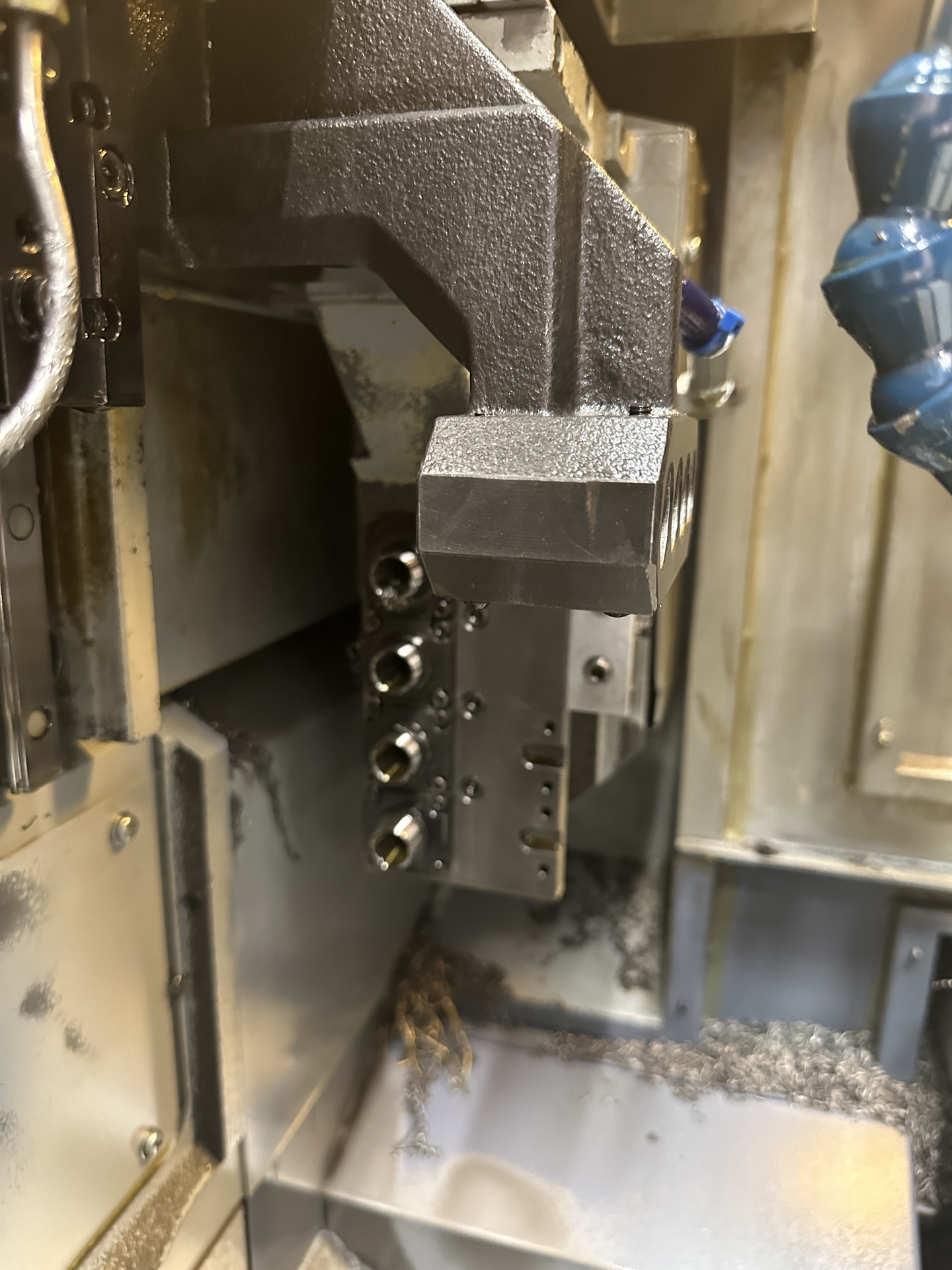

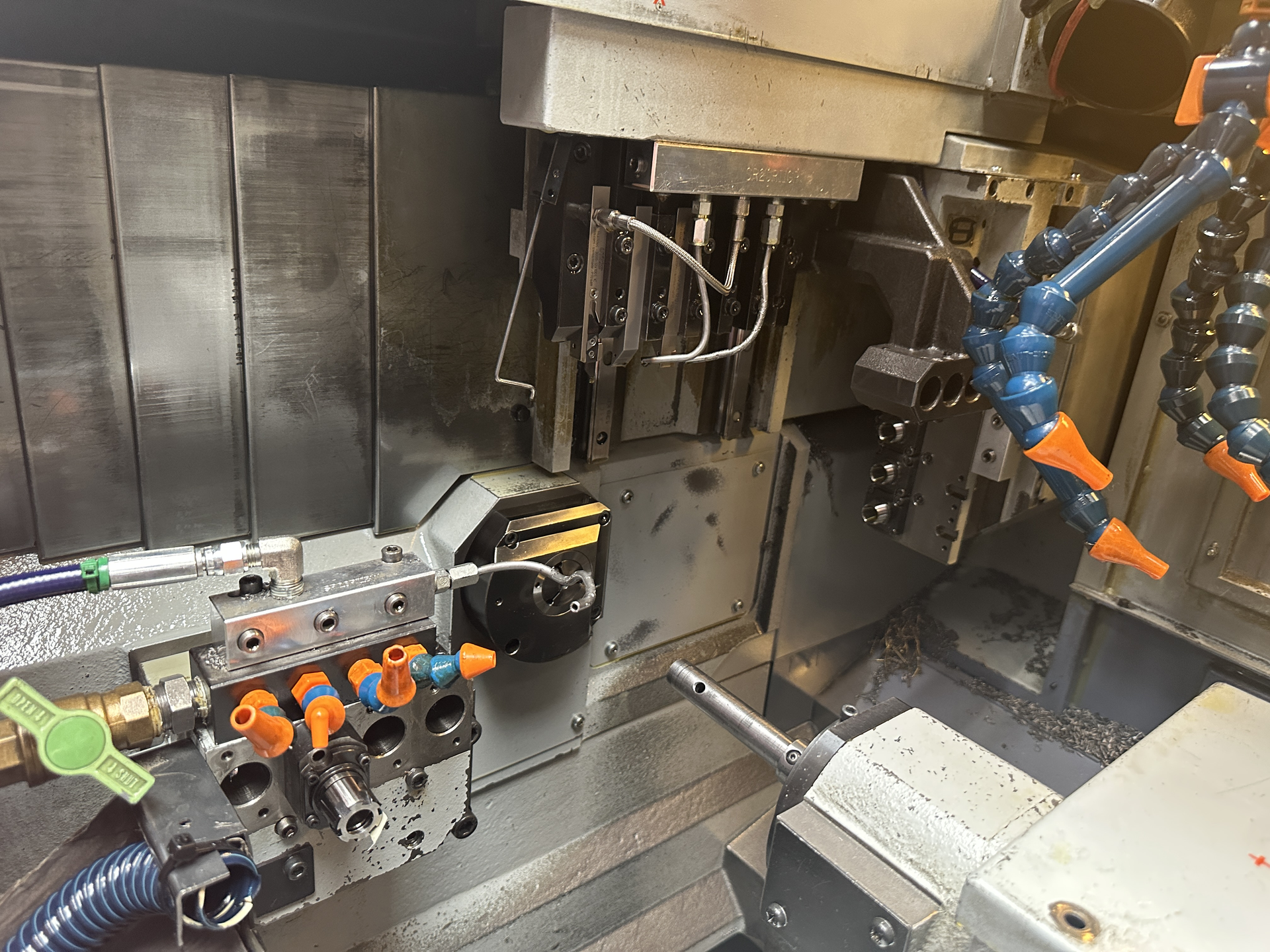

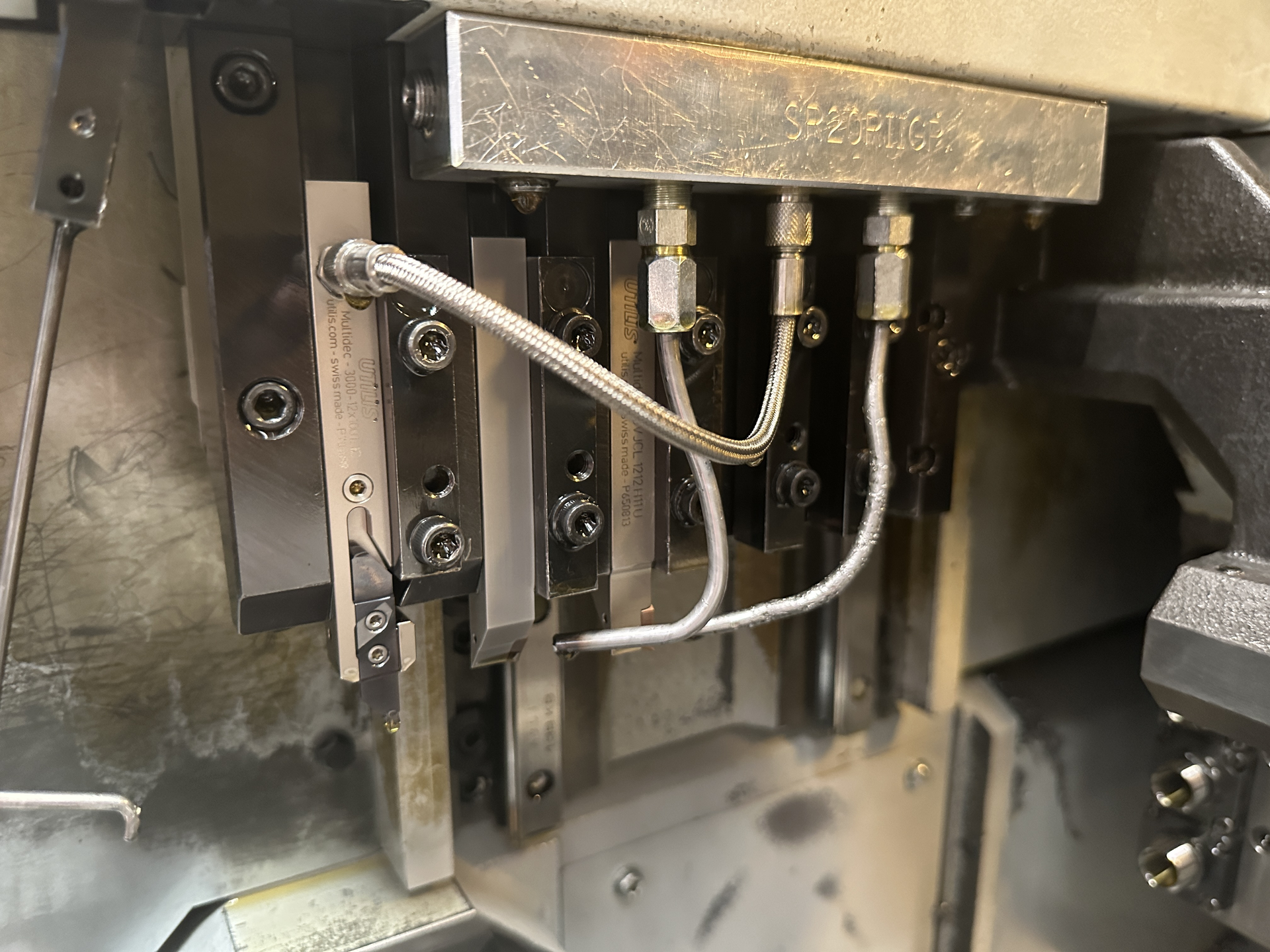

| Porte-outils: | |
| Outils de tournage | 6 pce |
| Outils de perçage | 4 pce |
| Nombre de tours outils entrainées | 8000 t/min |
| Puissance porte outils tournant | 0.9 kW |

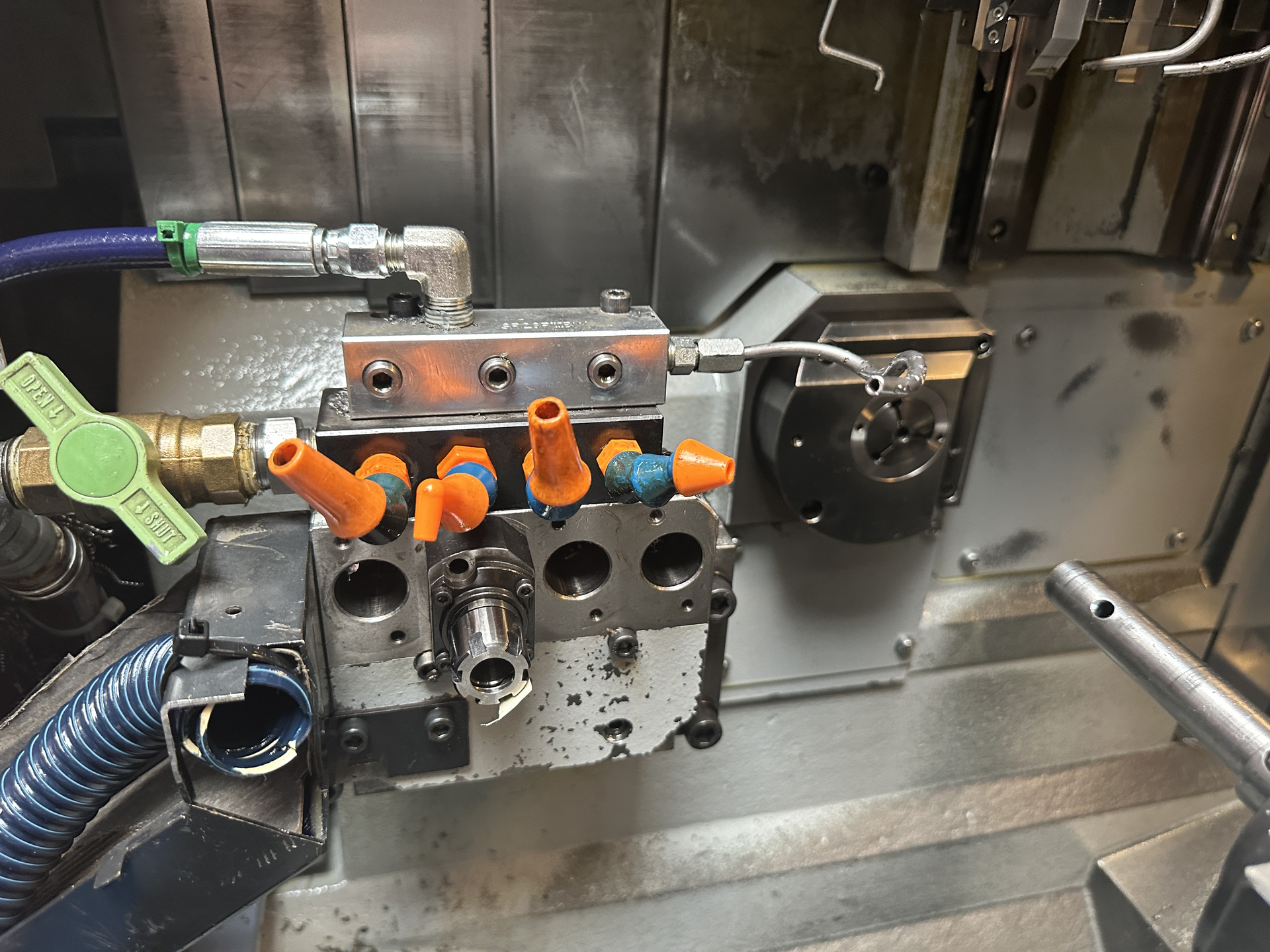

| Contre-opération: | |
| Nombre d'outils | 4 |
| Avances rapide: | 20 m/min |
| Vitesse de coupe | 10000 mm/min |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de la broche | 2.2 / 3.7 kW |
| Puissance contre-broche | 0.5 kW |
| Branchement à l'air comprimé | 5 bar |
| Puissance totale installée | 6 kVA |
| Poids de la machine env. | 2000 kg |
| Encombrement machine: | |
| Longueur | 2207 mm |
| Largeur | 1080 mm |
| Hauteur | 1700 mm |
| Accessoires divers: | |

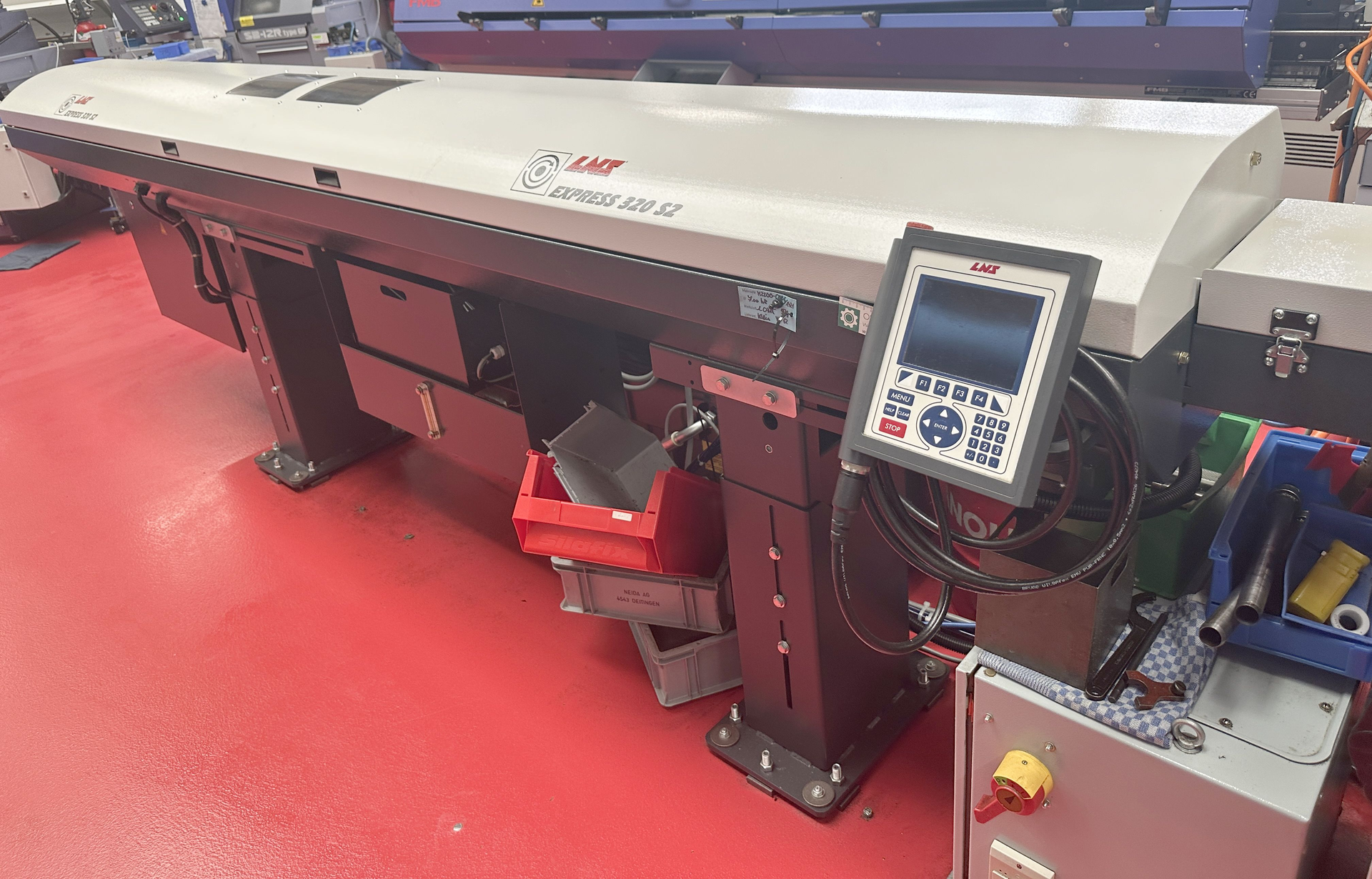

| Chargeur de barres | |
| Fabricant | LNS |
| Type | EXPRESS 320 S2 |
| Année de construction | 2017 |
| Longueur de barres max. | 3200 mm |
| Passage de barre, diamètre | 3 - 20 mm |
| Collecteur de pièces | |
| Transporteur pièces en bande | |

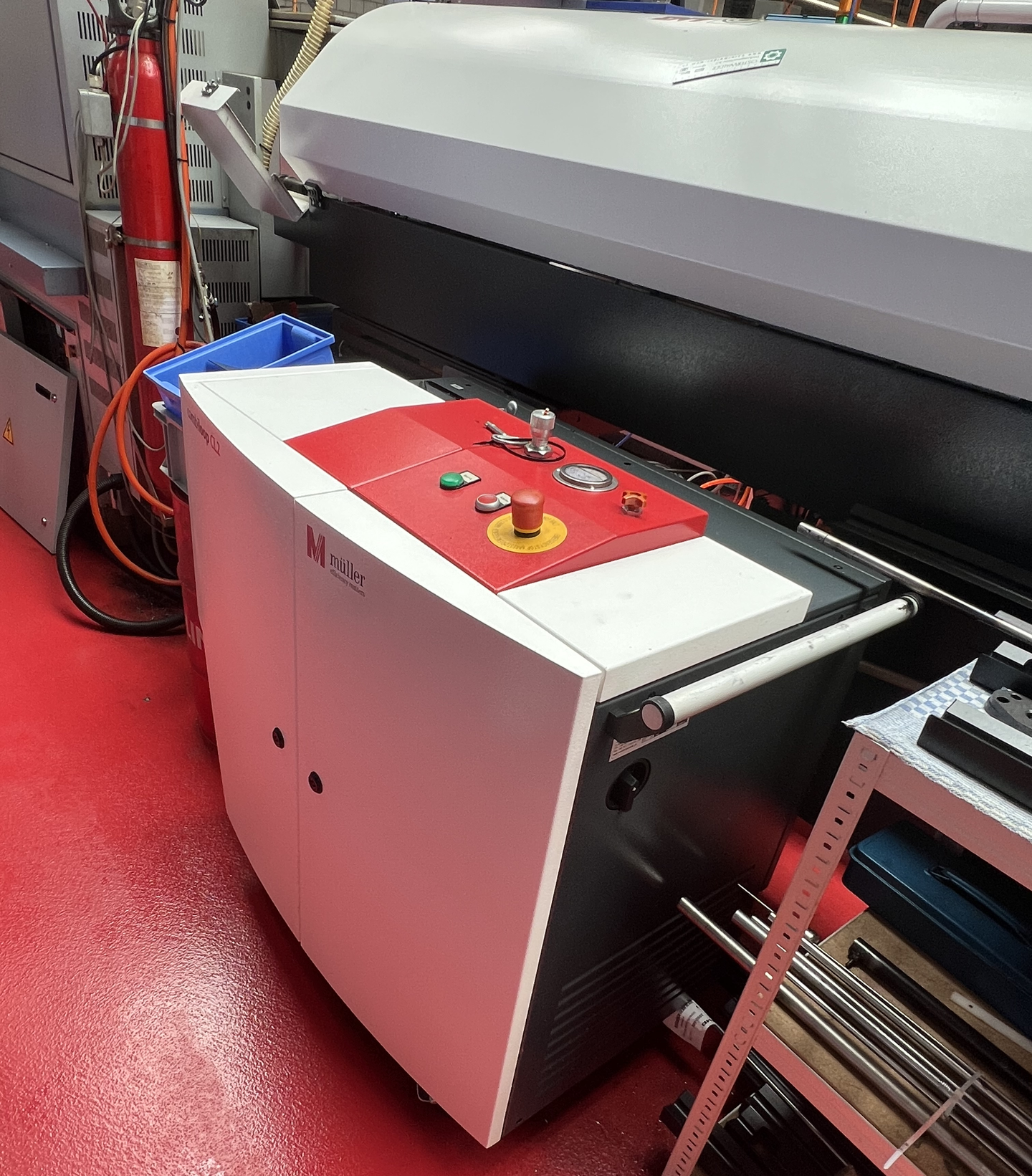

| Lubrification haute pression: | |
| Fabricant | Müller |
| Type | CL2 |
| Année de construction | 2018 |
| Pression maximale | 70 bar |
| Dispositif d'arrosage | 145 l |
| Système d'incendie | SIEMENS |
