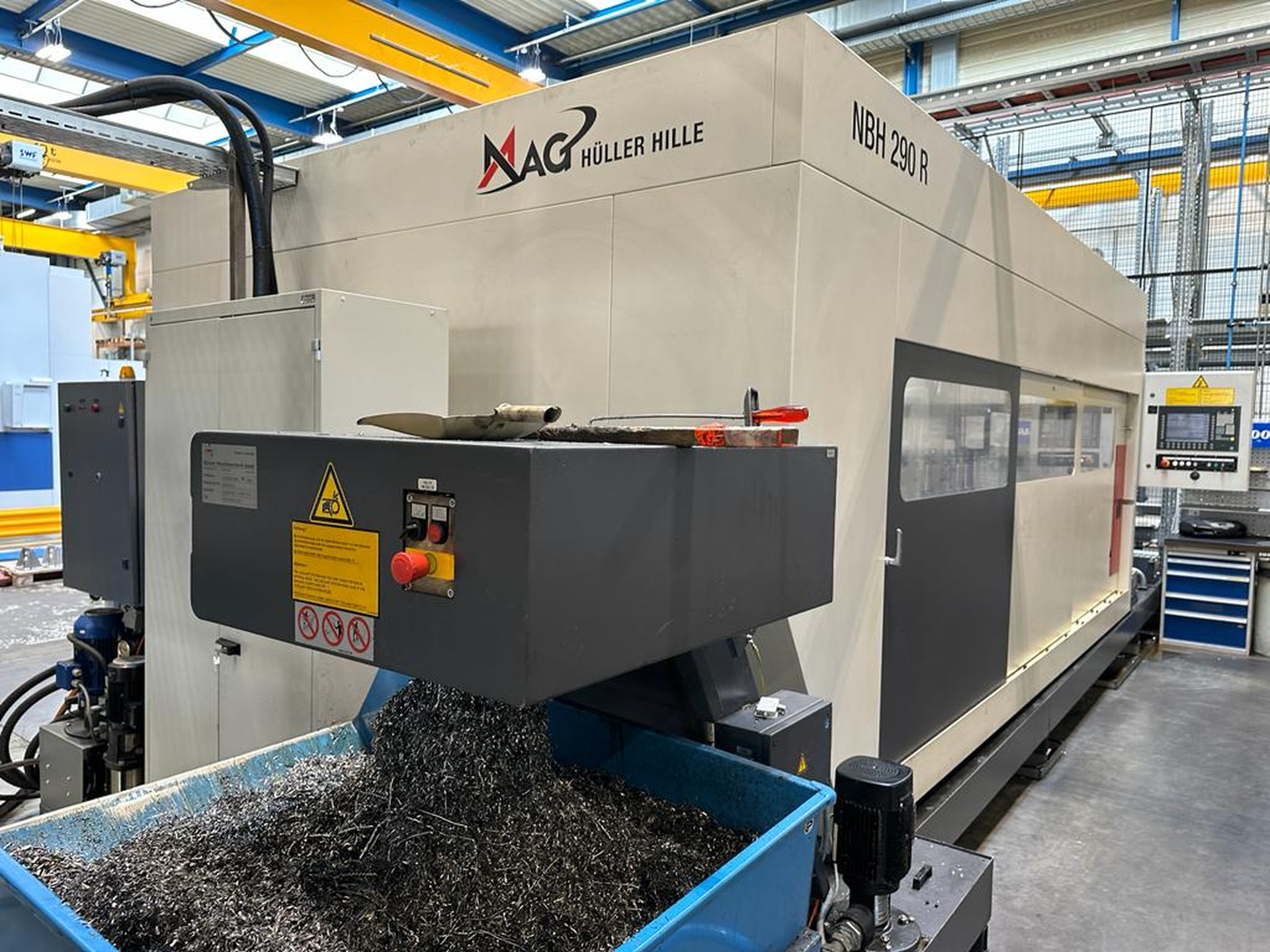

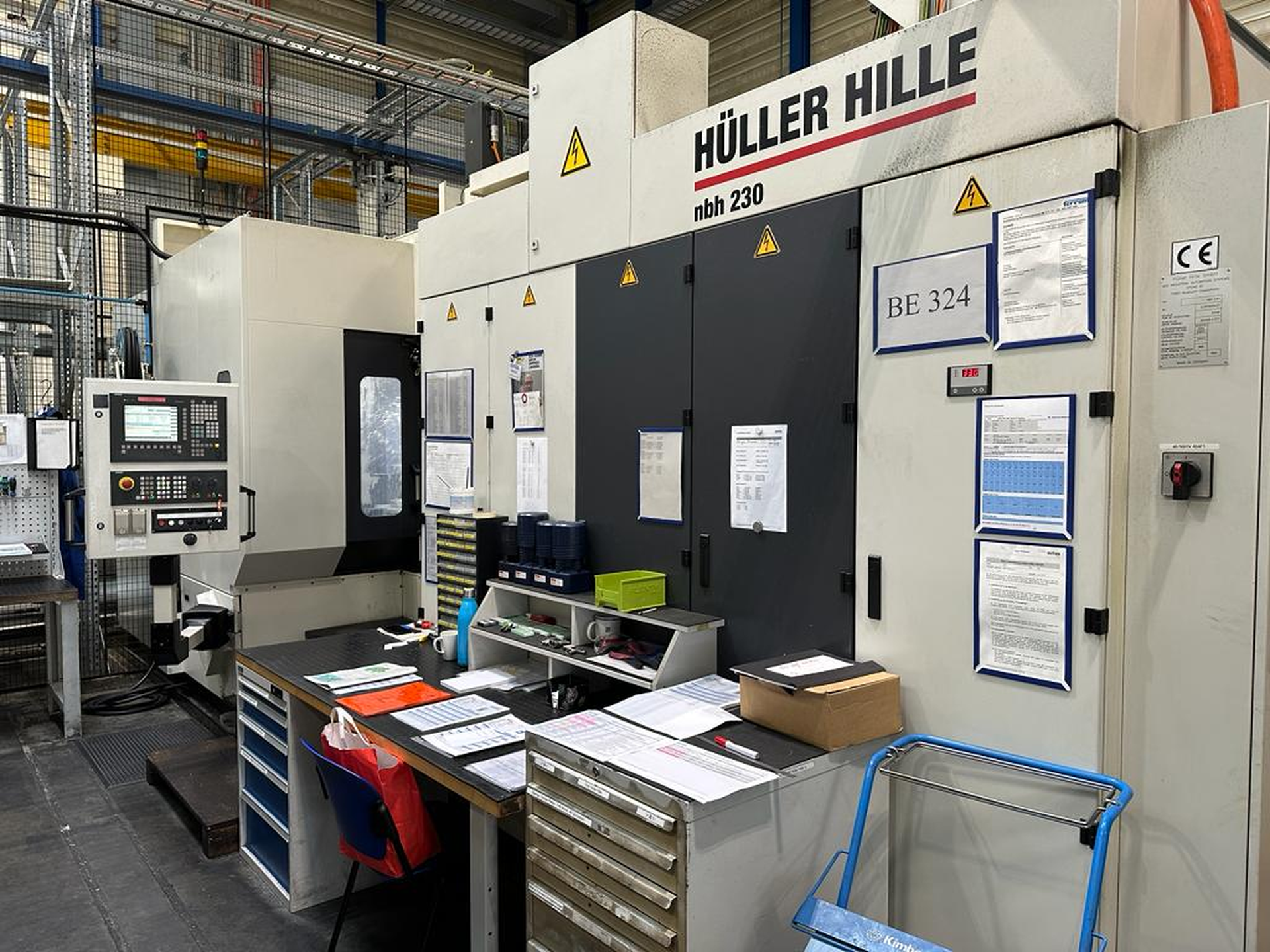

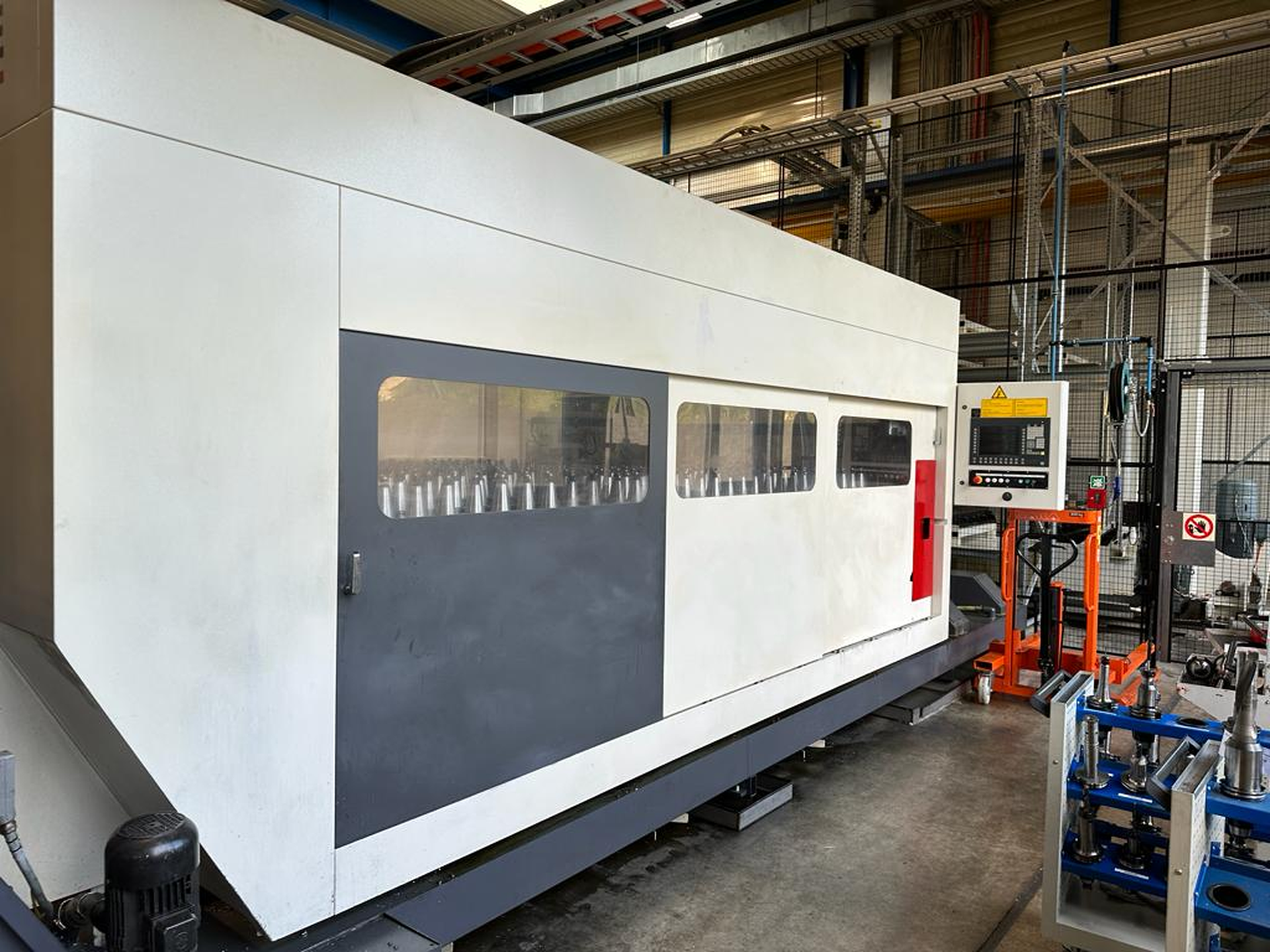

HÜLLER HILLE NBH 230 / NBH 290 R - FASTEMS est 2 x Centre d'usinage horizontal à haute précision, grande exactitude et fiabilité. Courses X 1200/1460 mm, Y 800/1000 mm, Z 1200 mm, axe B 9999°, 10 palettes (630/1000 x 630/800 mm), masse pièce max 2500 kg. Broche SK50 DIN69871, variation continue 25–6000 tr/min, couple 900/1130 Nm, changeur 300 positions, Ø outil 125/250 mm, L 650 mm, changement 2,5–4,5 s, chip‑to‑chip 7–9 s, avance 1–36000 mm/min, rapide 36 m/min, alimentation 3x400 V 50 Hz, poids ~30000 kg, dimensions 10000x6000x3800 mm (espace env. 25x12 m). Équipements: système FMS, LPP, bridage point zéro EROWA, refroidissement 1250 l, filtration papier, contrôle casse outil, jeu porte‑outils ~700, extraction brouillard d’huile. Permet tolérances serrées pour l’automobile, l’aéronautique, l’outillage et le médical.
| Nombre de machines | 2 |
| Course longitudinale (axe-X) | 1200 / 1460 mm |
| Course transversale (Y) | 800 / 1000 mm |
| Course verticale (axe-Z) | 1200 / 1200 mm |
| Axe B | 9999 ° |
| Tours de la table | 15 t/min |
| Moment de retenue du plateau | 10000 Nm |
| Moment d'inclinaison | 29000 Nm |

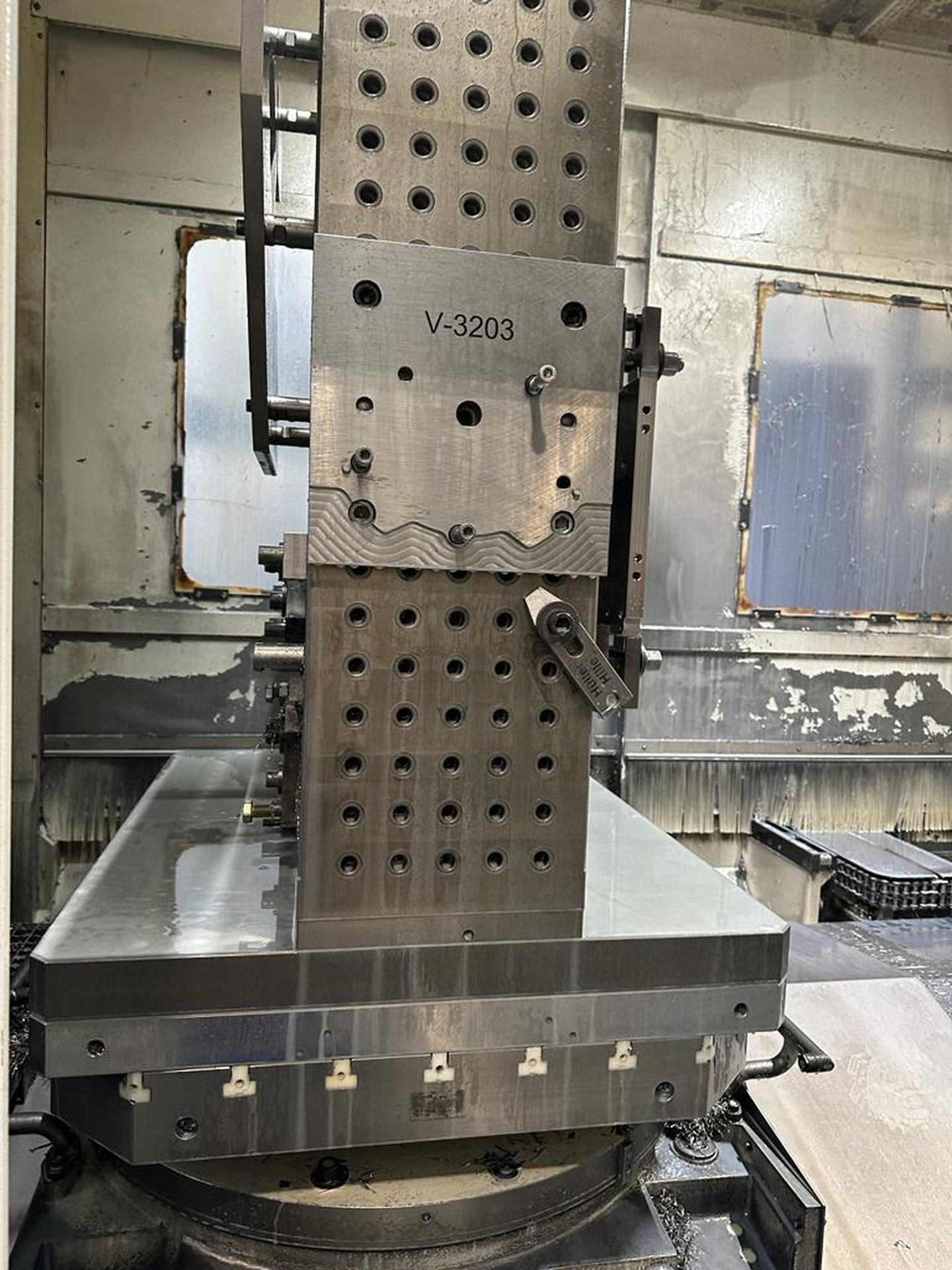

| Palettes: | |
| Nombre | 10 / 10 |
| Longueur | 630 / 1000 mm |
| Largeur | 630 / 800 mm |
| Poids maximum de la pièce | 2500 kg |
| Changeur d'outils: | |

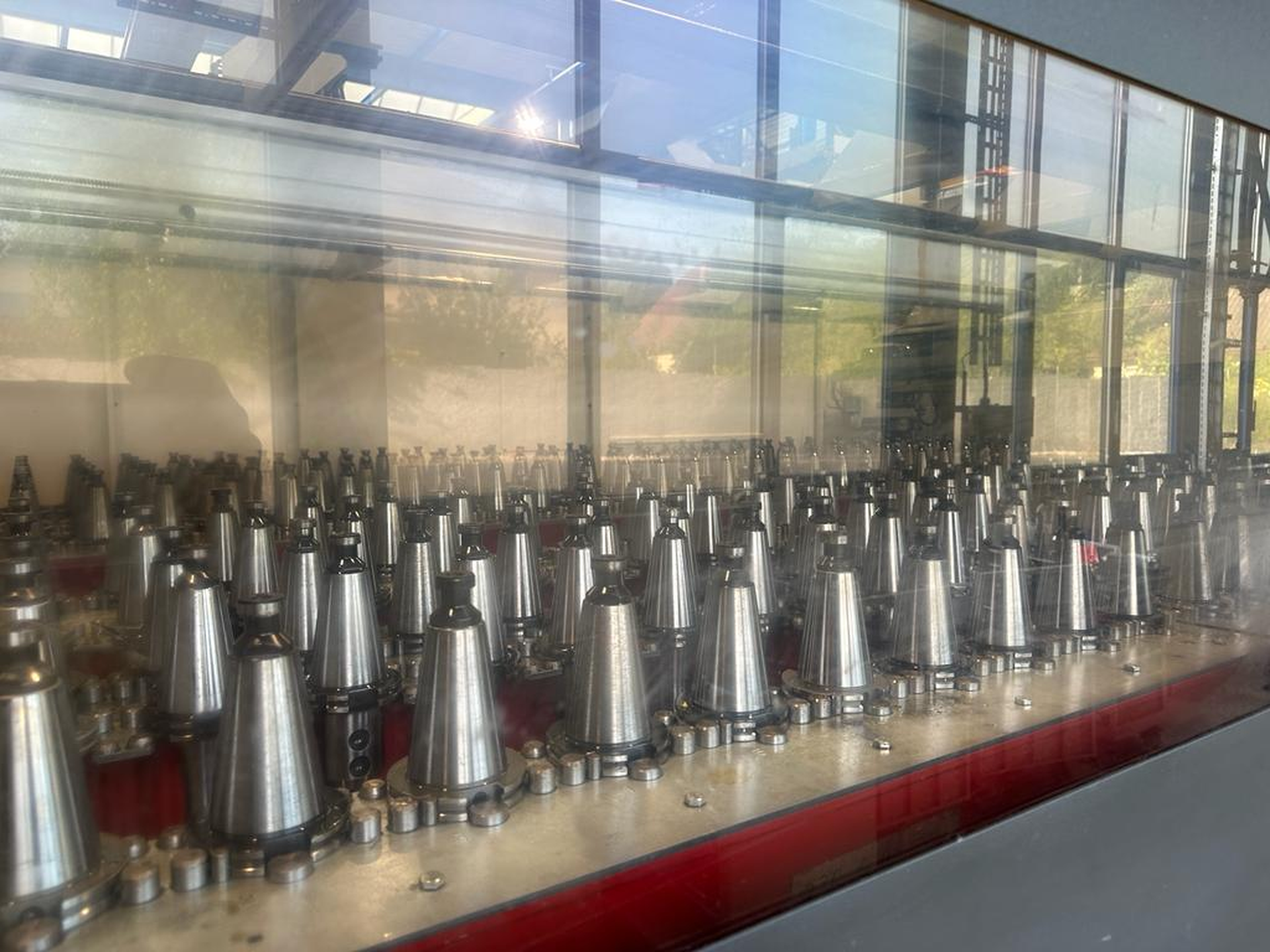

| Nombre de positions | 300 |
| Diamètre de l'outils max. | 125 mm |
| Diamètre max. avec places libres | 250 mm |
| Longueur de l'outil max. | 650 mm |
| Poids de l'outil max. | 40 kg |
| Temps de changement outils | 2.5 - 4.5 s |
| Durée moyenne de passage d'une puce à l'autre | 7 - 9 s |

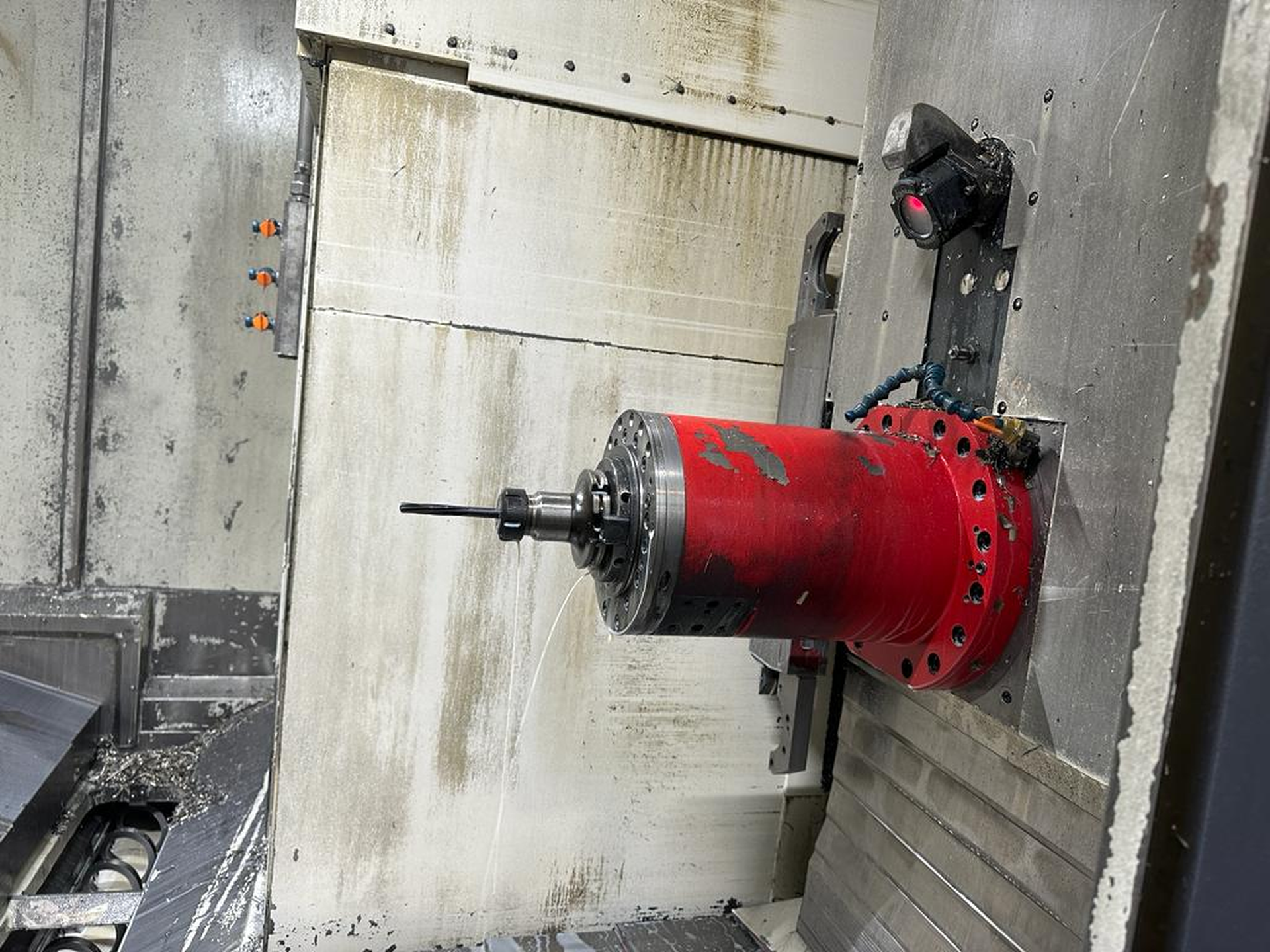

| Cône de la broche: SK | 50 DIN69871 |
| Distance nez de broche et table | 130 mm |
| Vitesse de la broche: | |
| Variateur (réglage progressif) | |
| de | 25 t/min |
| à | 6000 t/min |
| Couple maximum | 900 / 1130 Nm |
| Vitesse d'avance | 1 - 36000 mm/min |
| Avances rapide: | 36 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Poids de la machine env. | 30000 kg |
| Encombrement machine: | |
| Longueur | 10000 mm |
| Largeur | 6000 mm |
| Hauteur | 3800 mm |
| Espace nécessaire env. | 25 X 12 m2 |
| Accessoires divers: | |

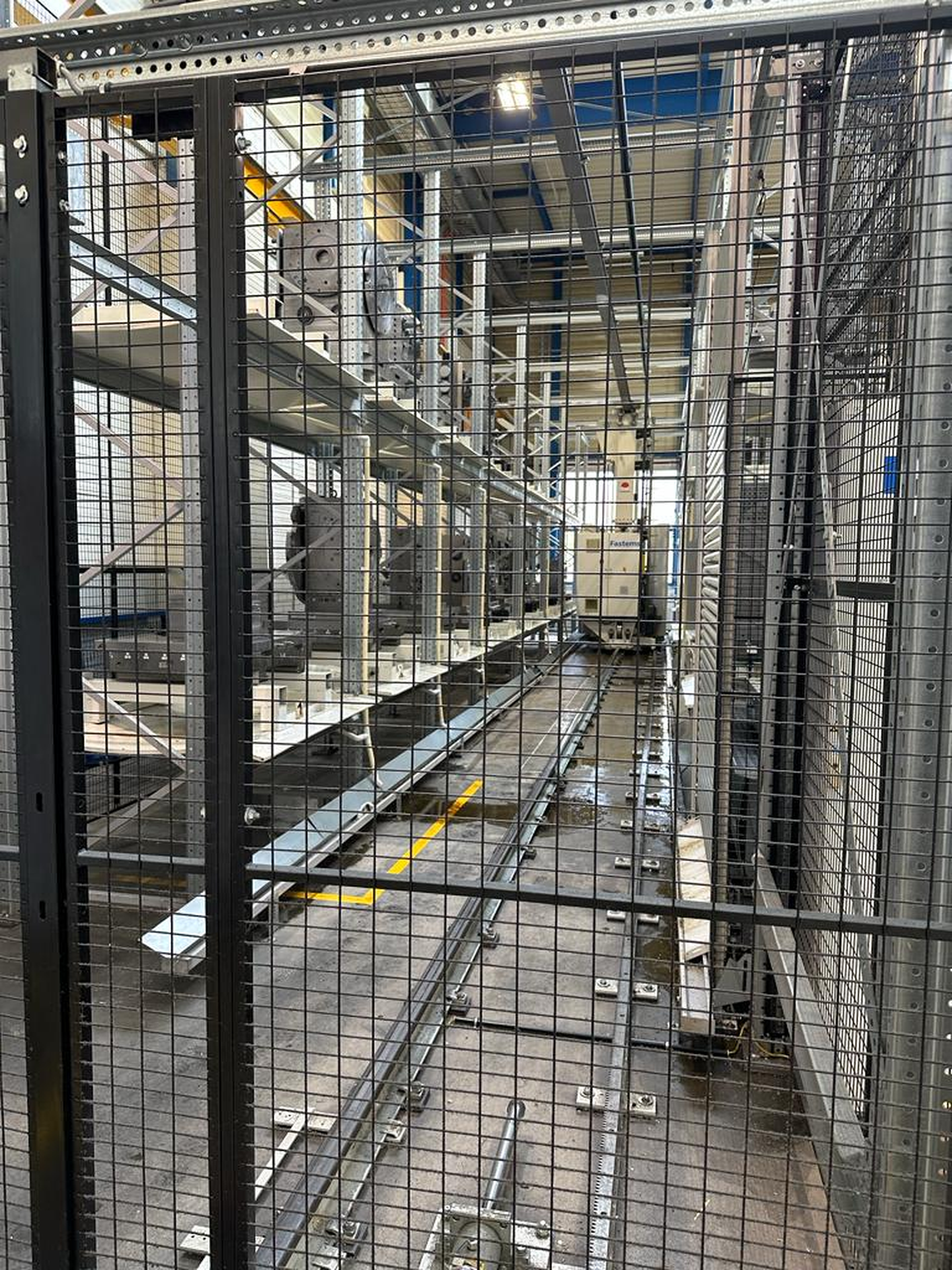

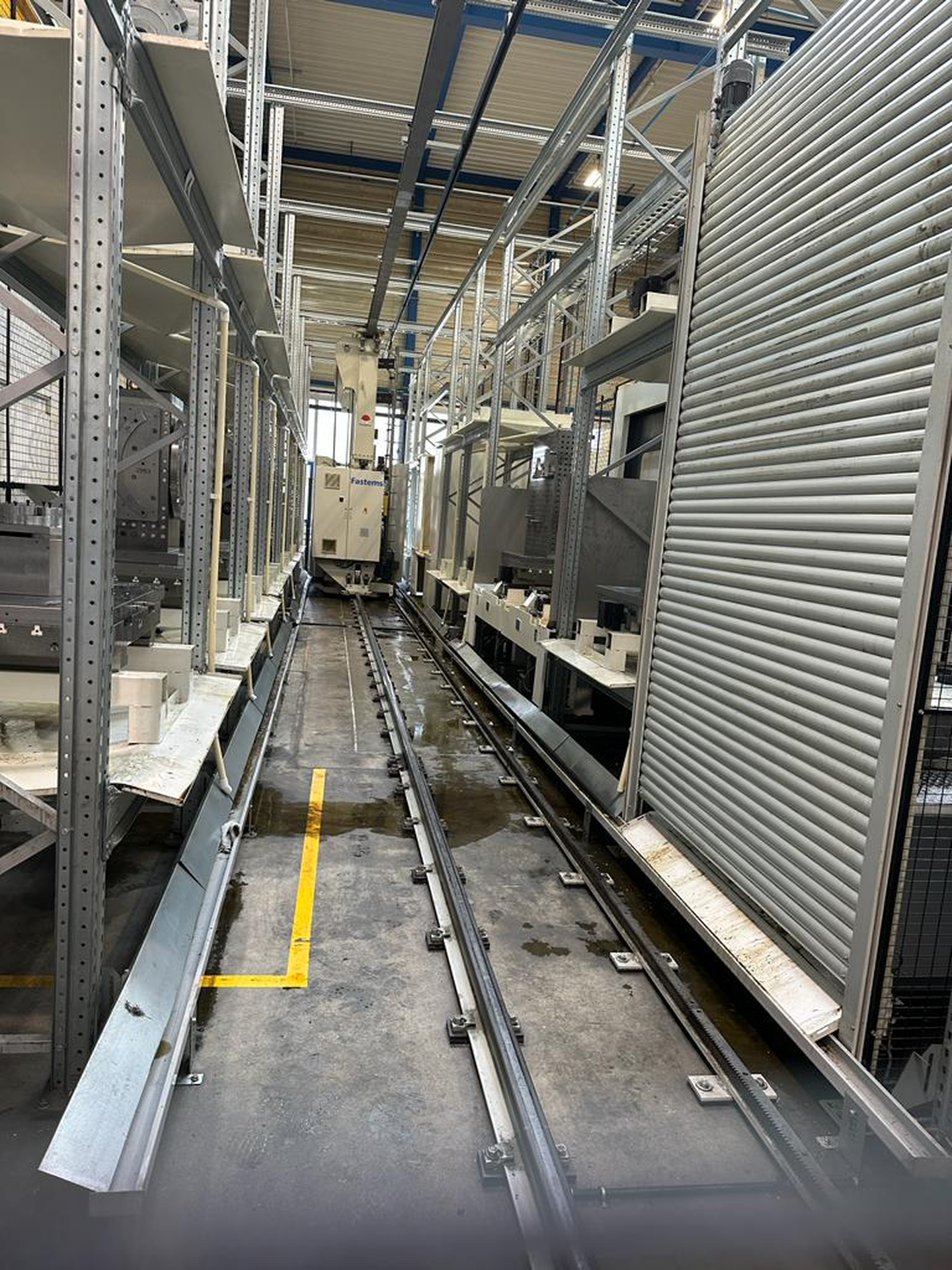

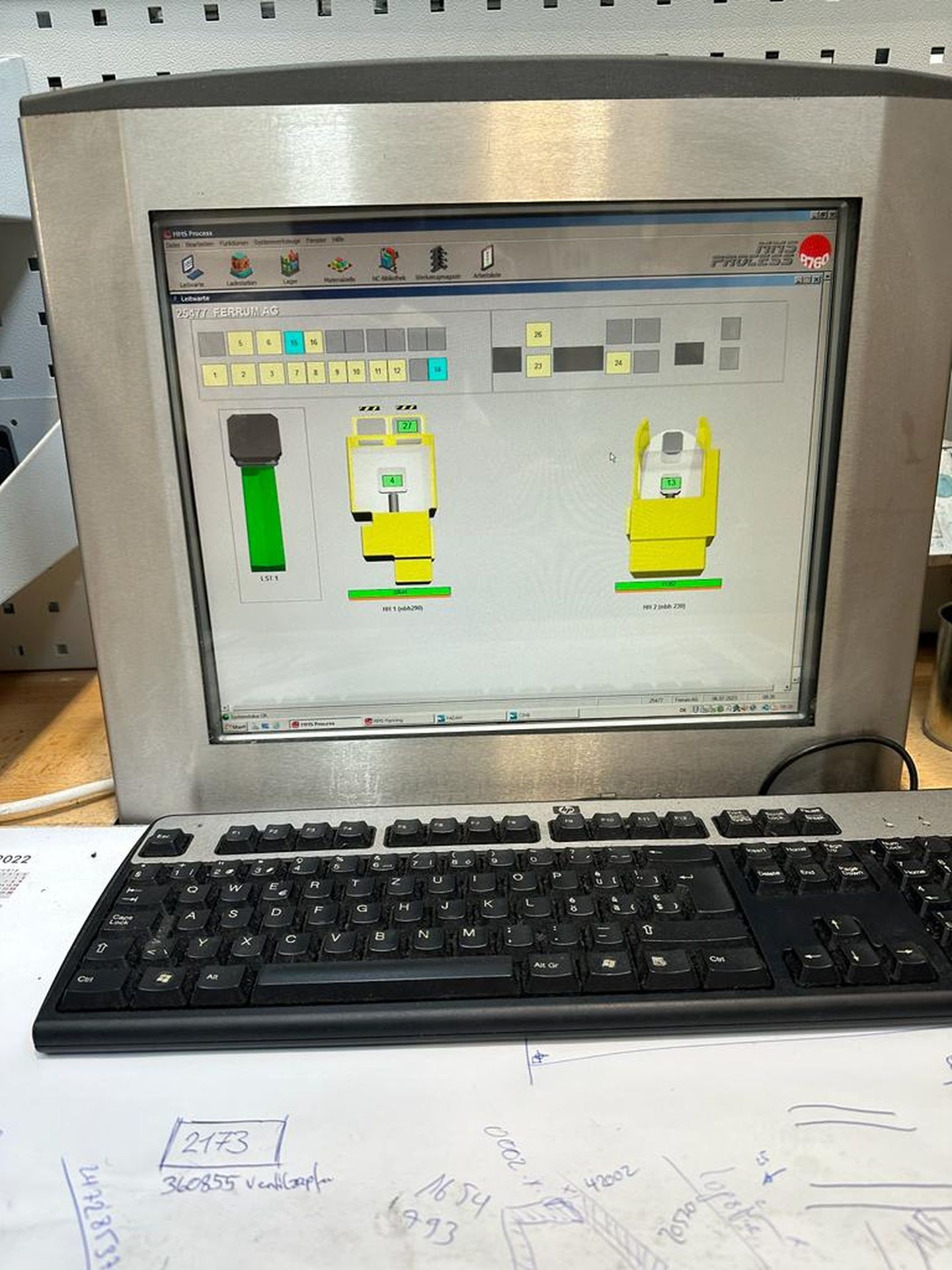

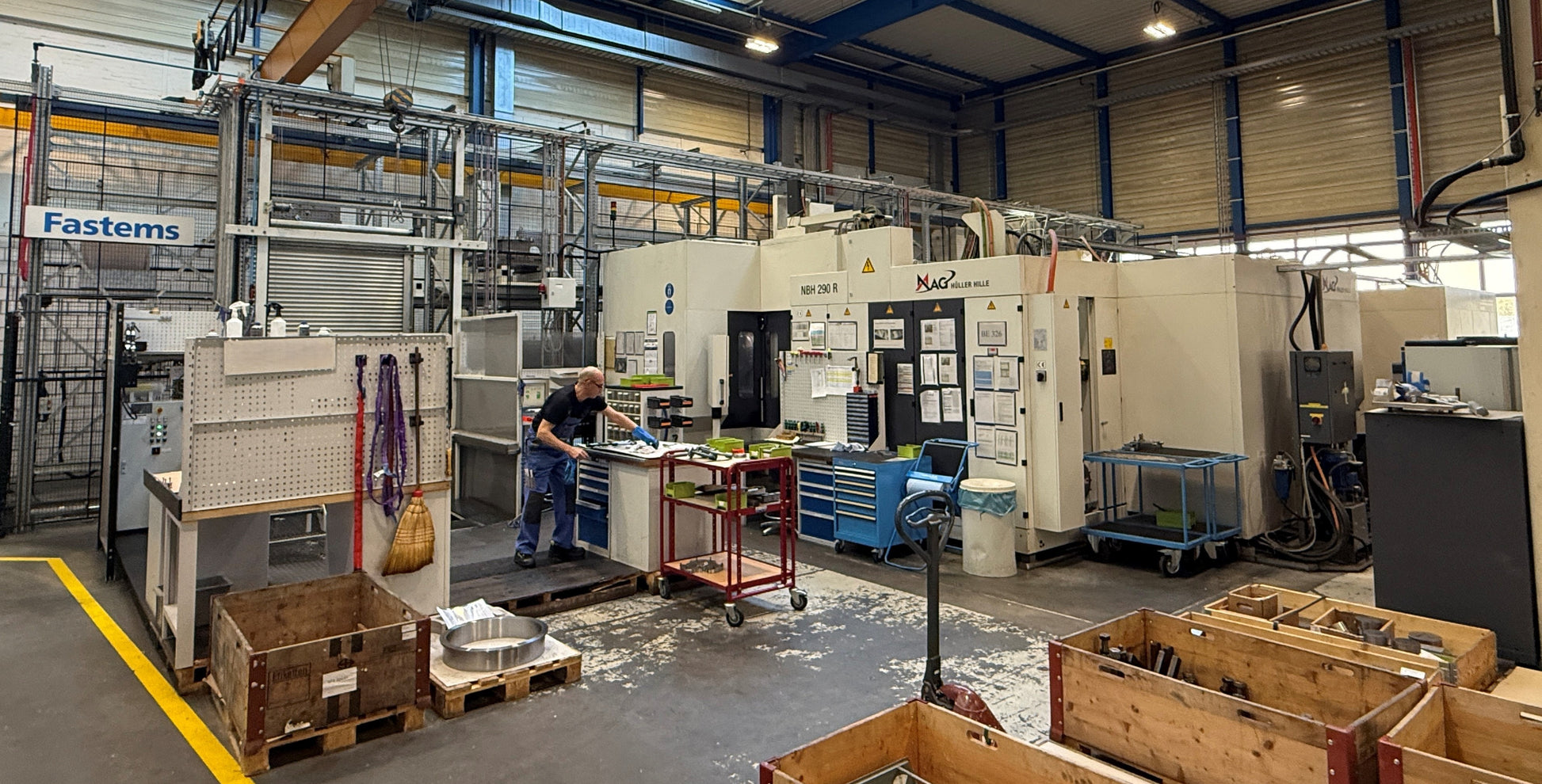

| Système FMS (Système de fabrication flexible) | |

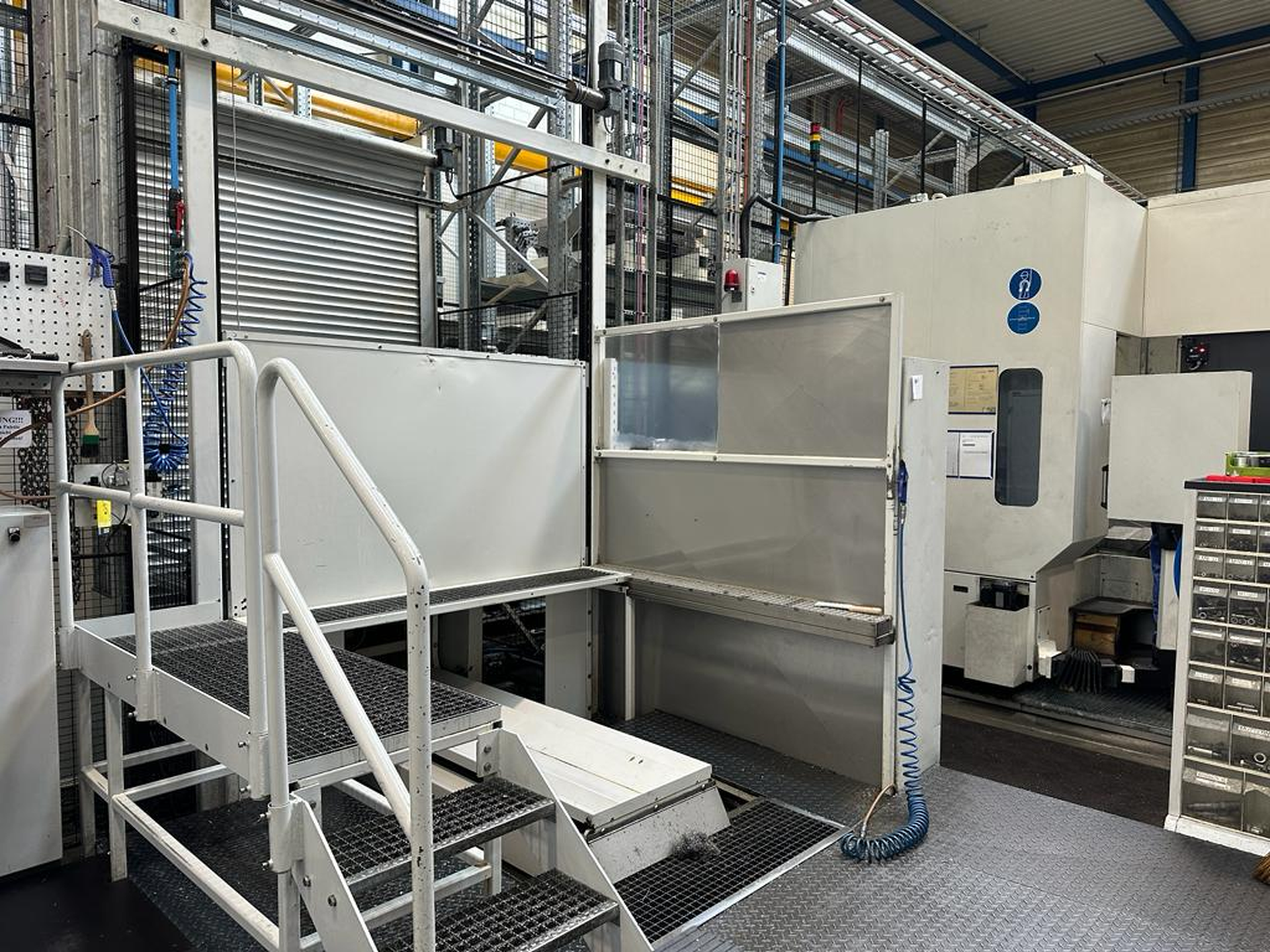

| LPP (système de changement de palettes) | |

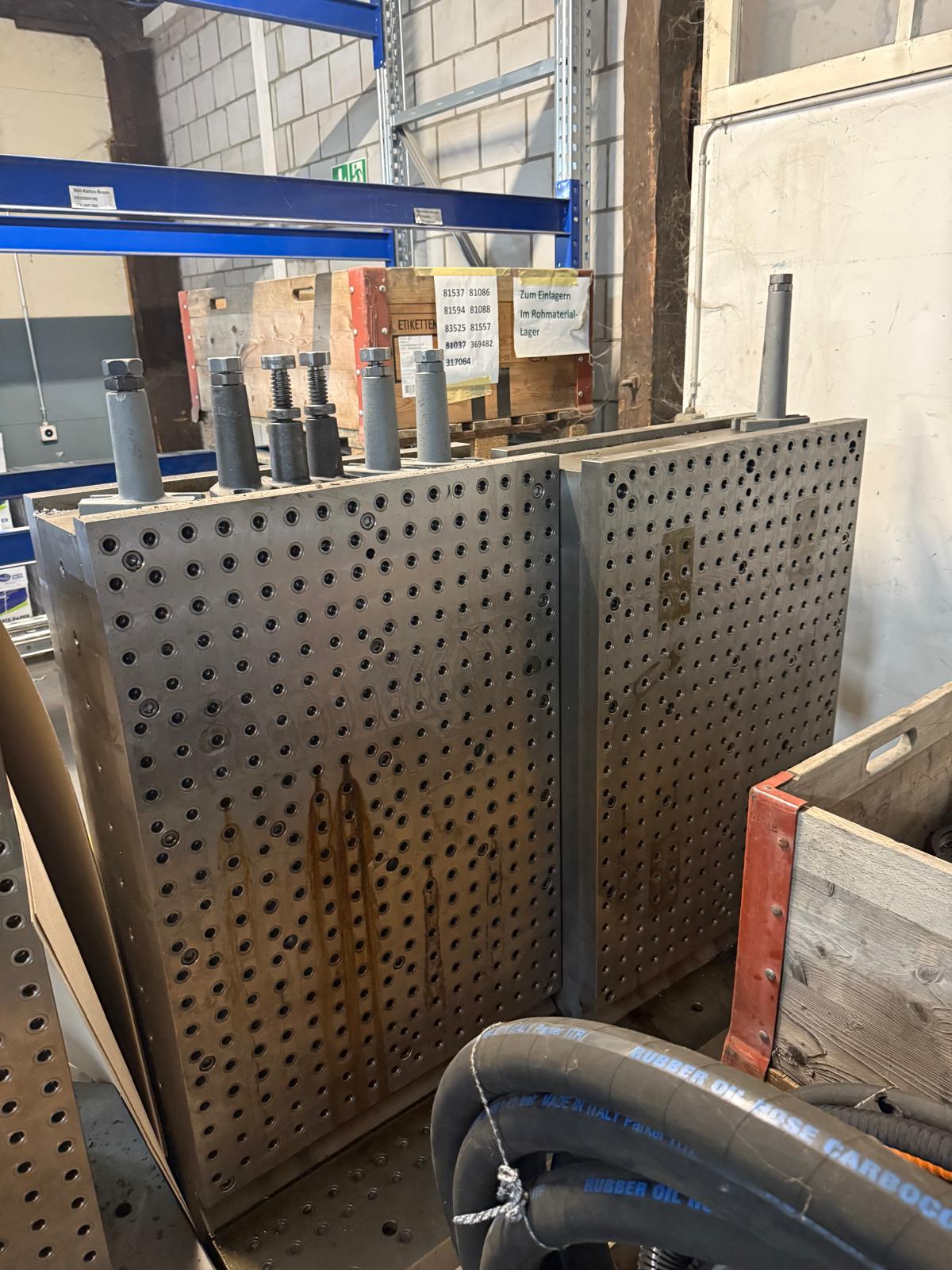

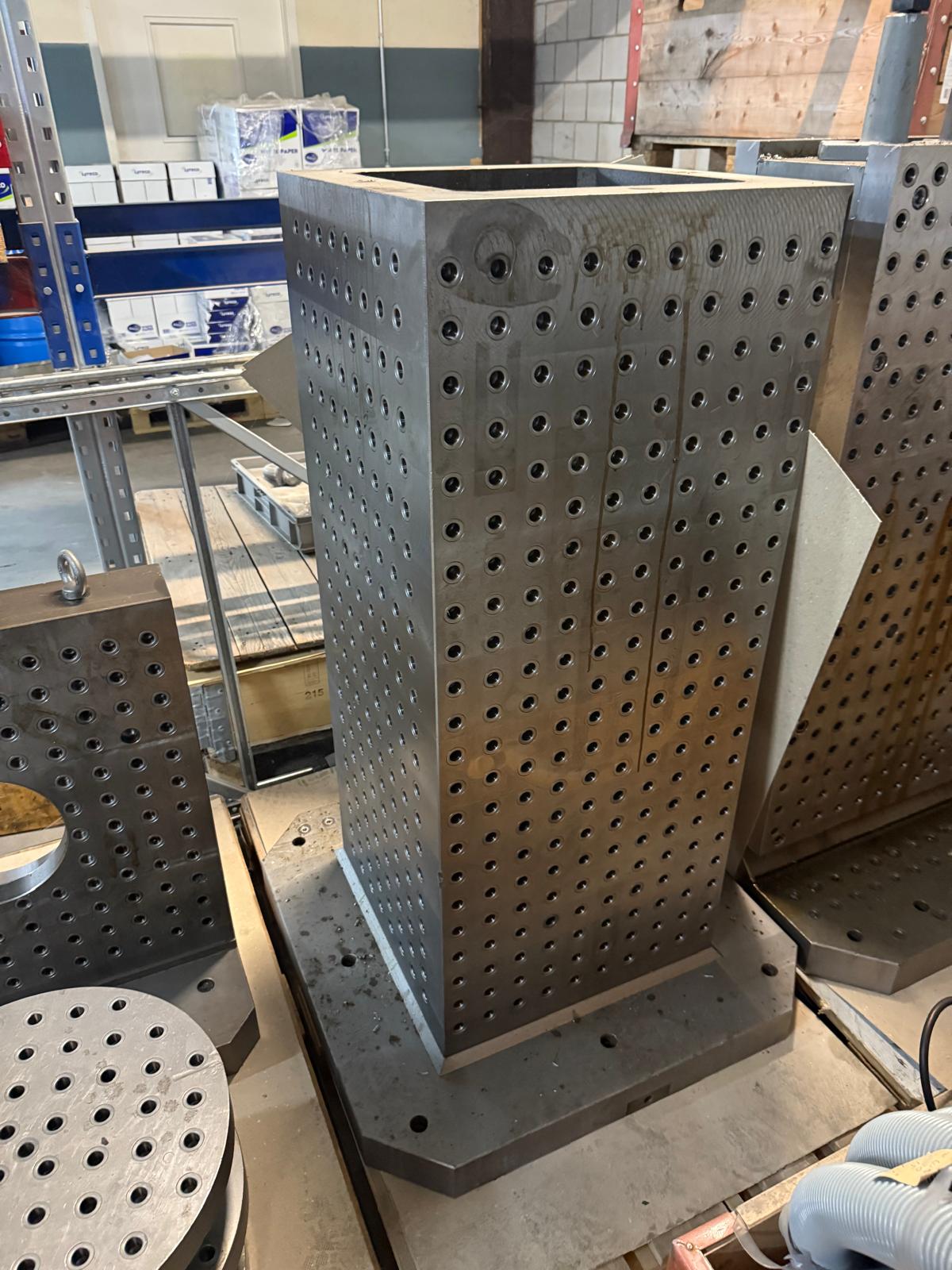

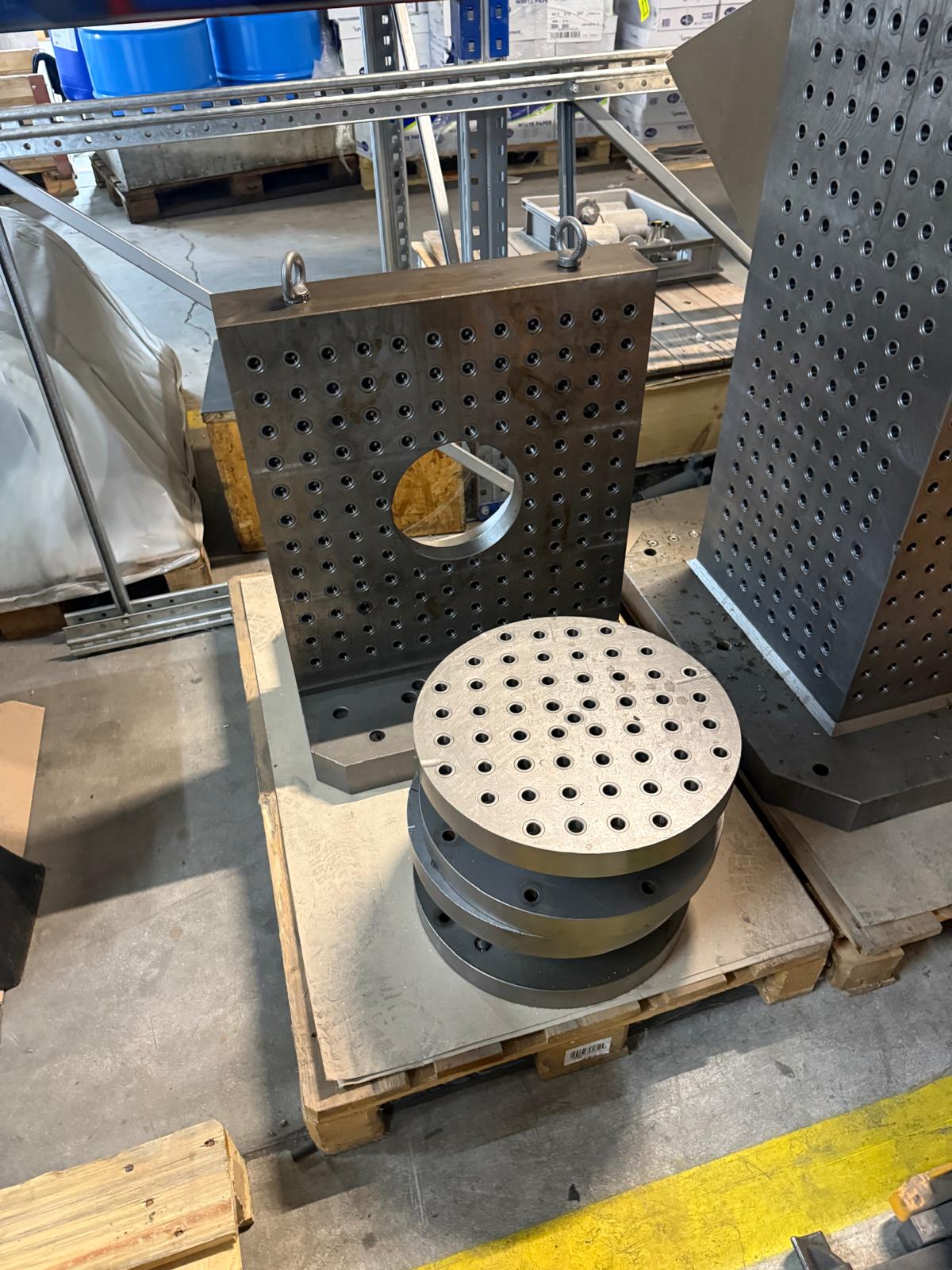

| Système de serrage à point zéro | EROWA |

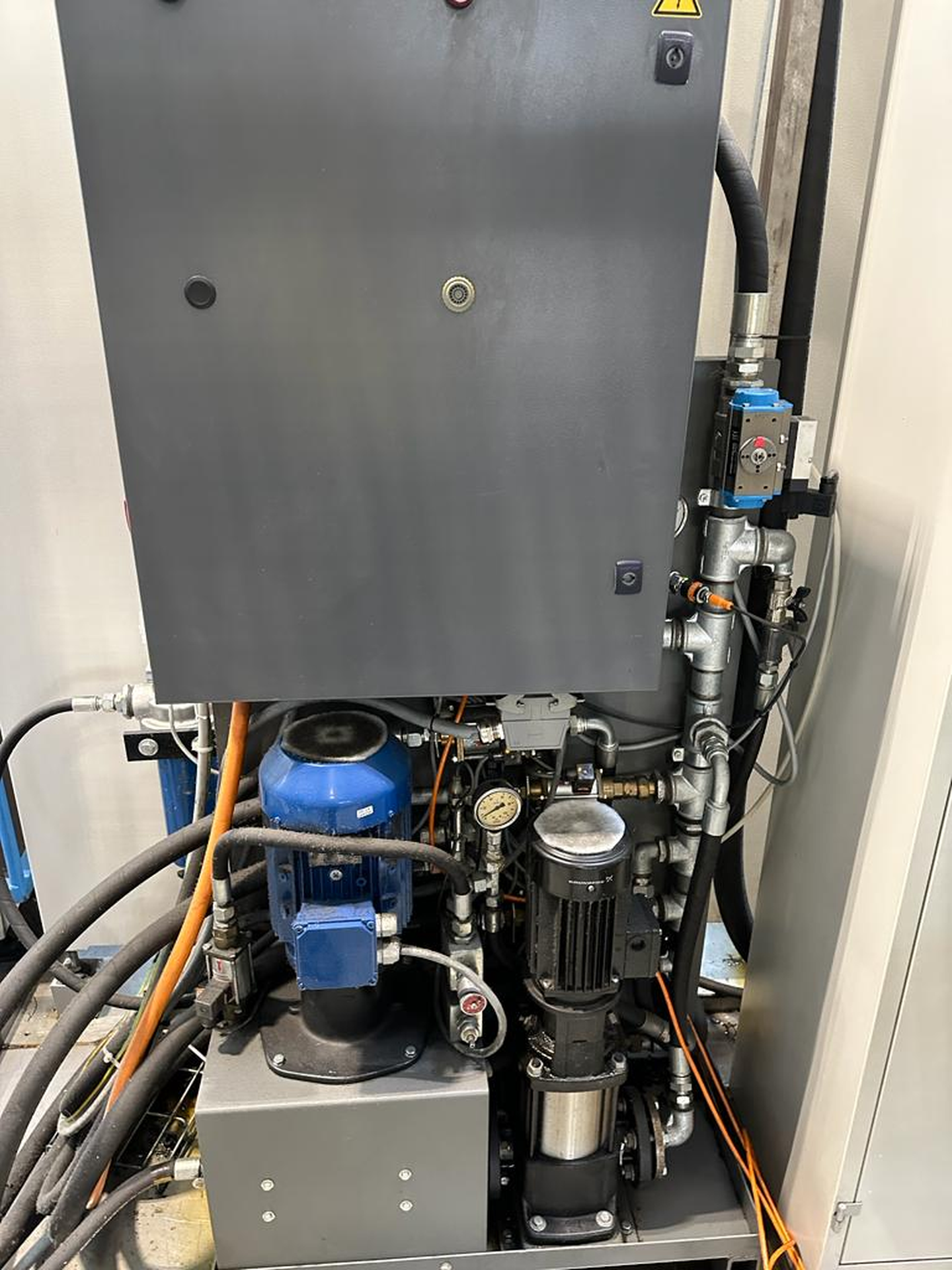

| Dispositif d'arrosage | 1250 l |

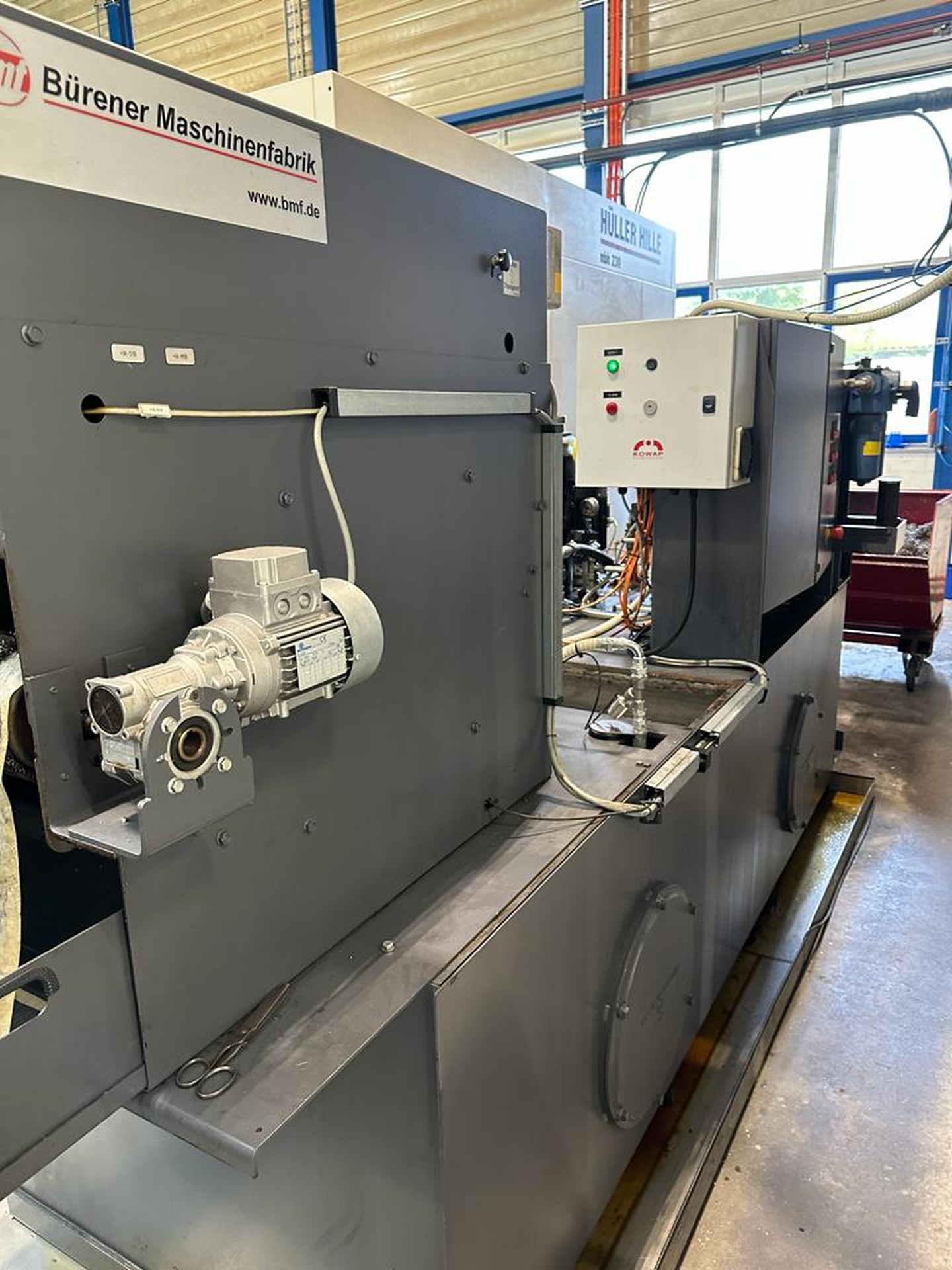

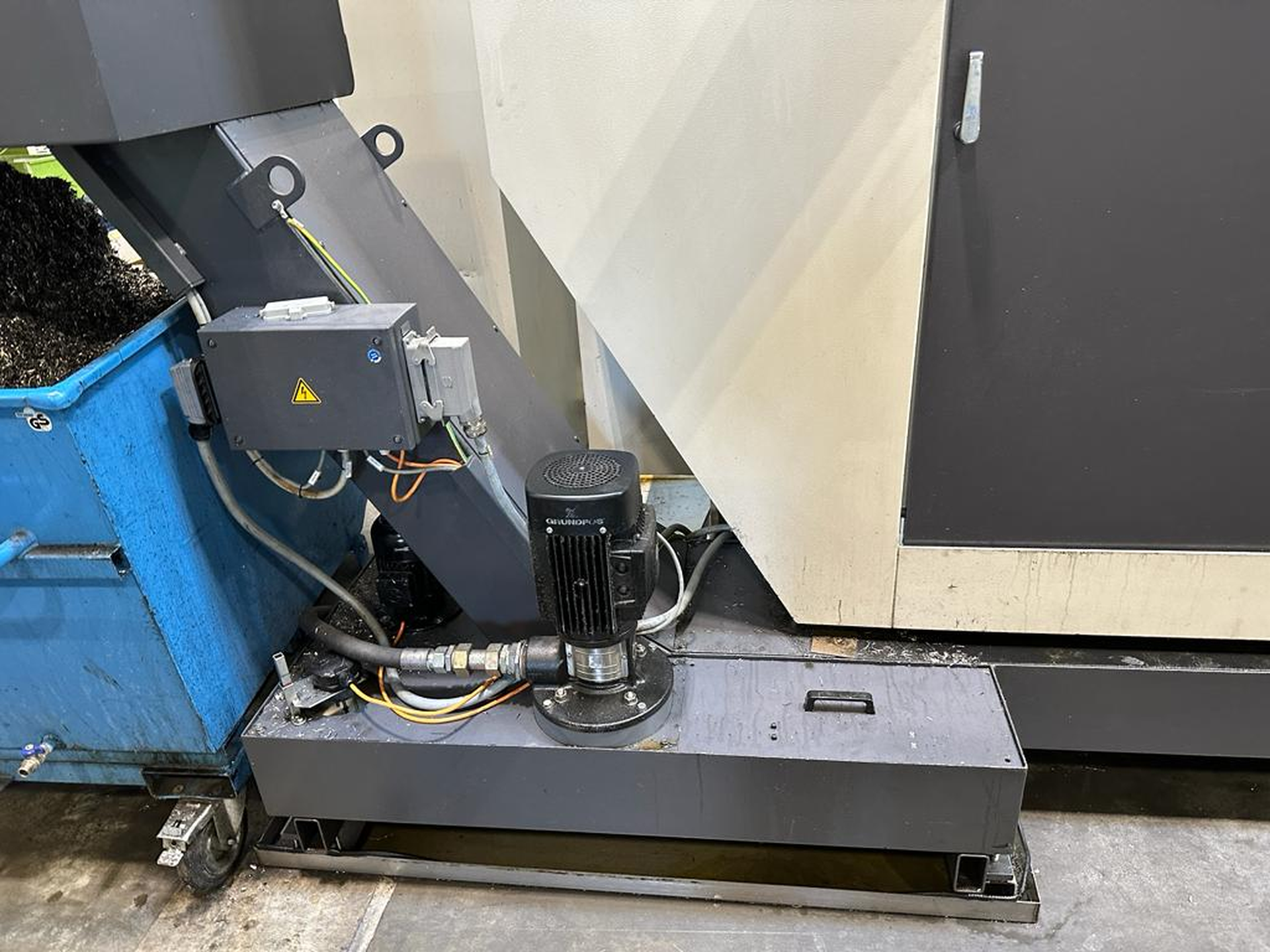

| Filtration par papier | |
| Contrôle bris d'outils | |

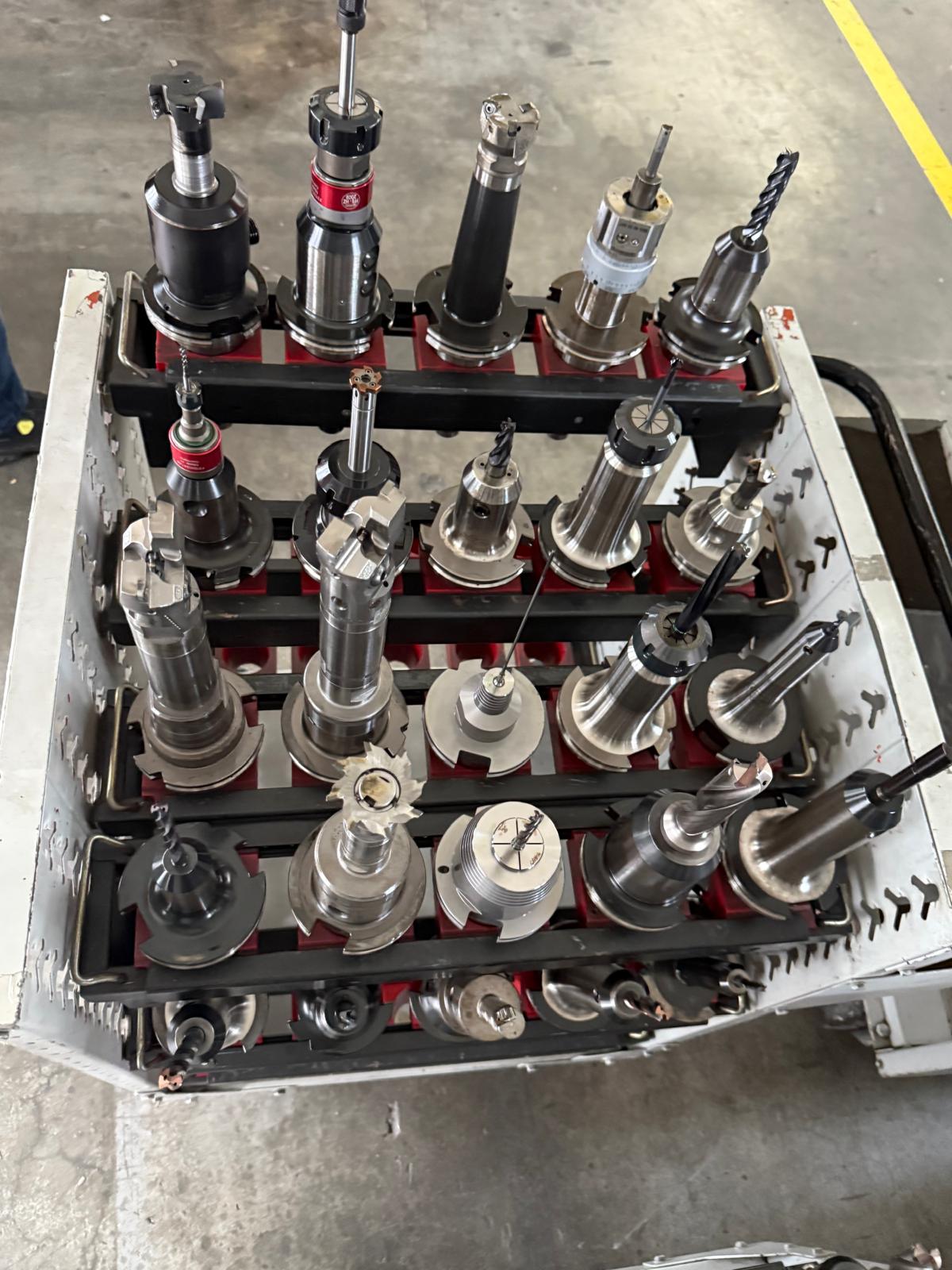

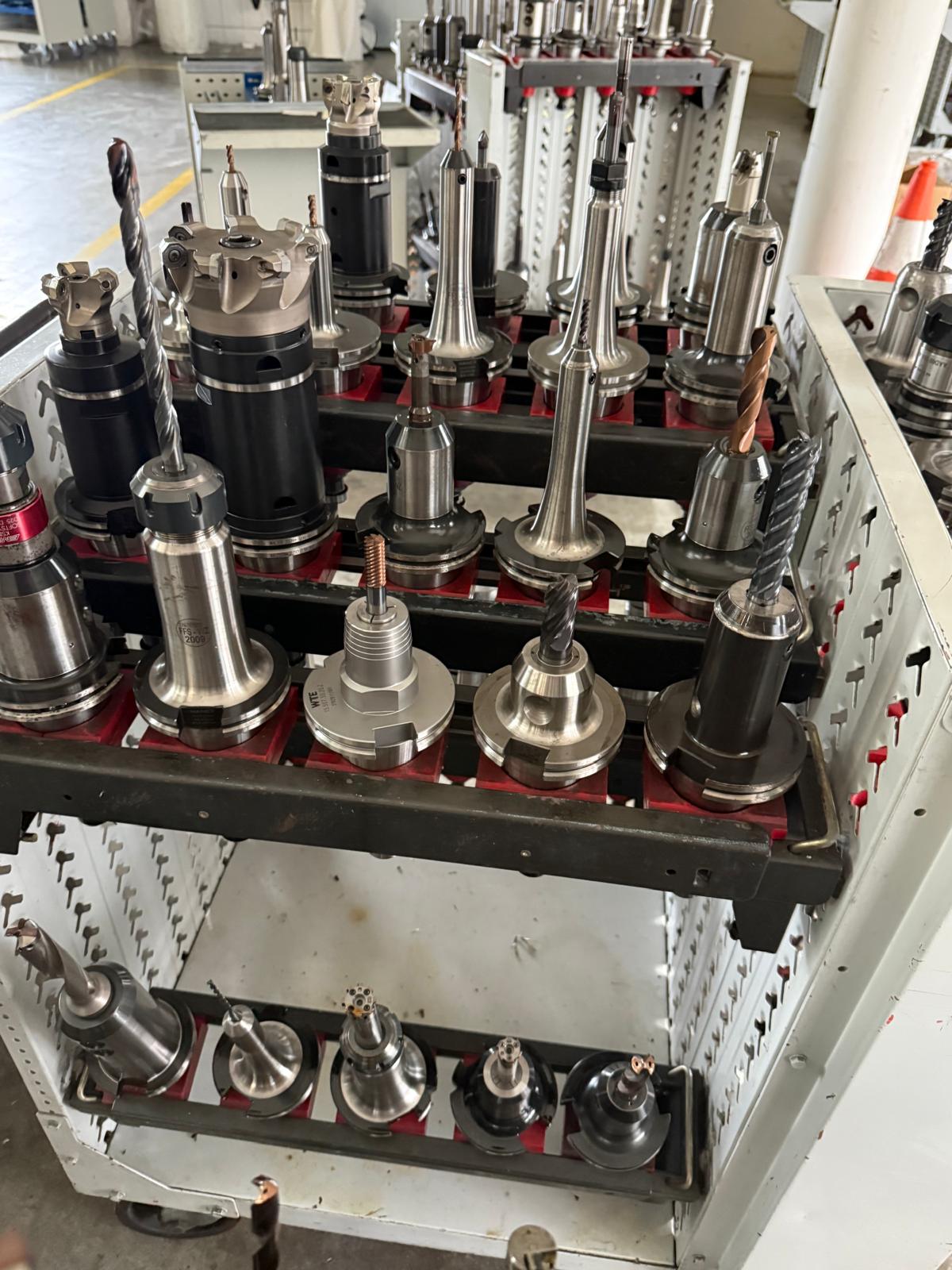

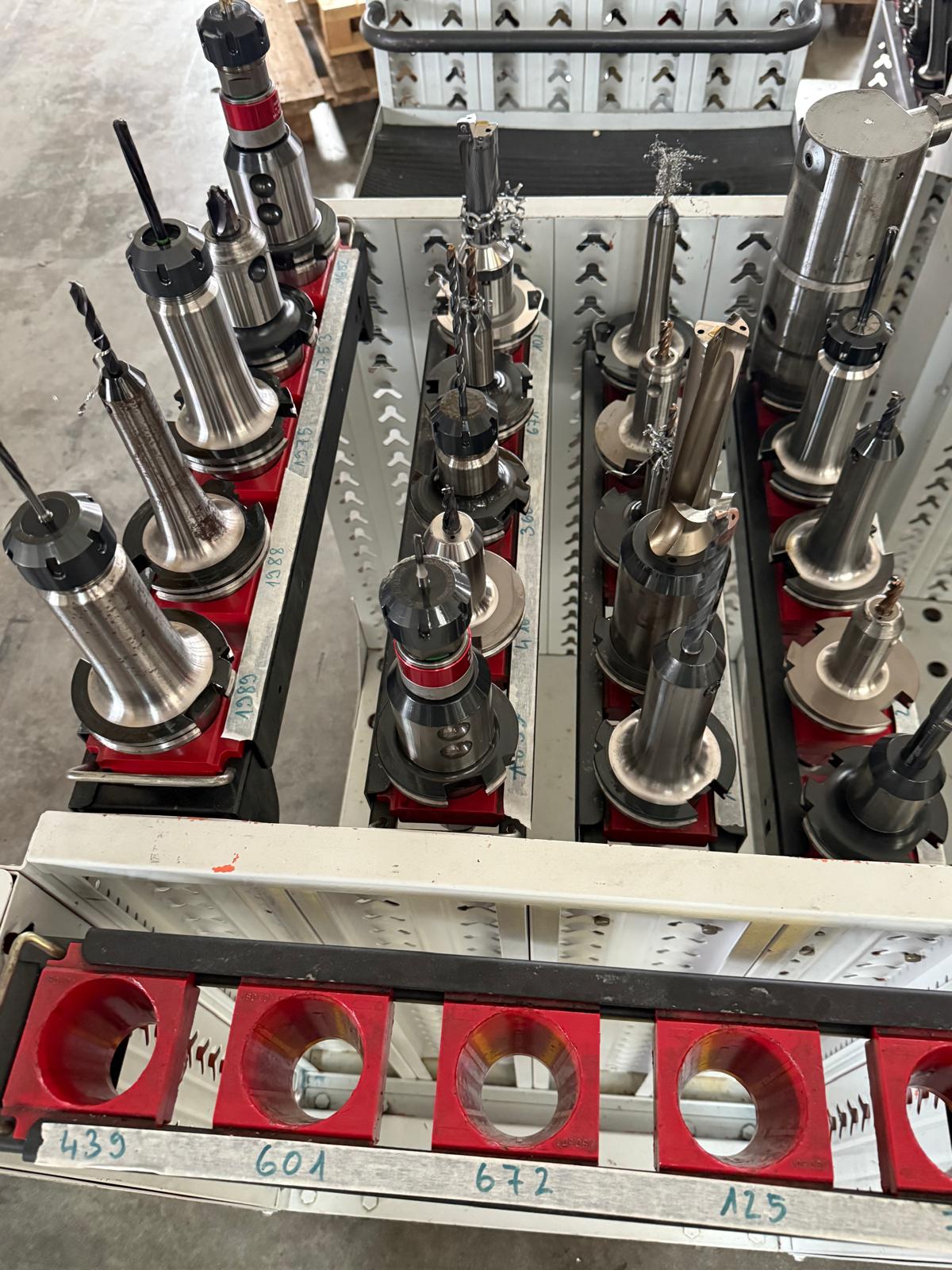

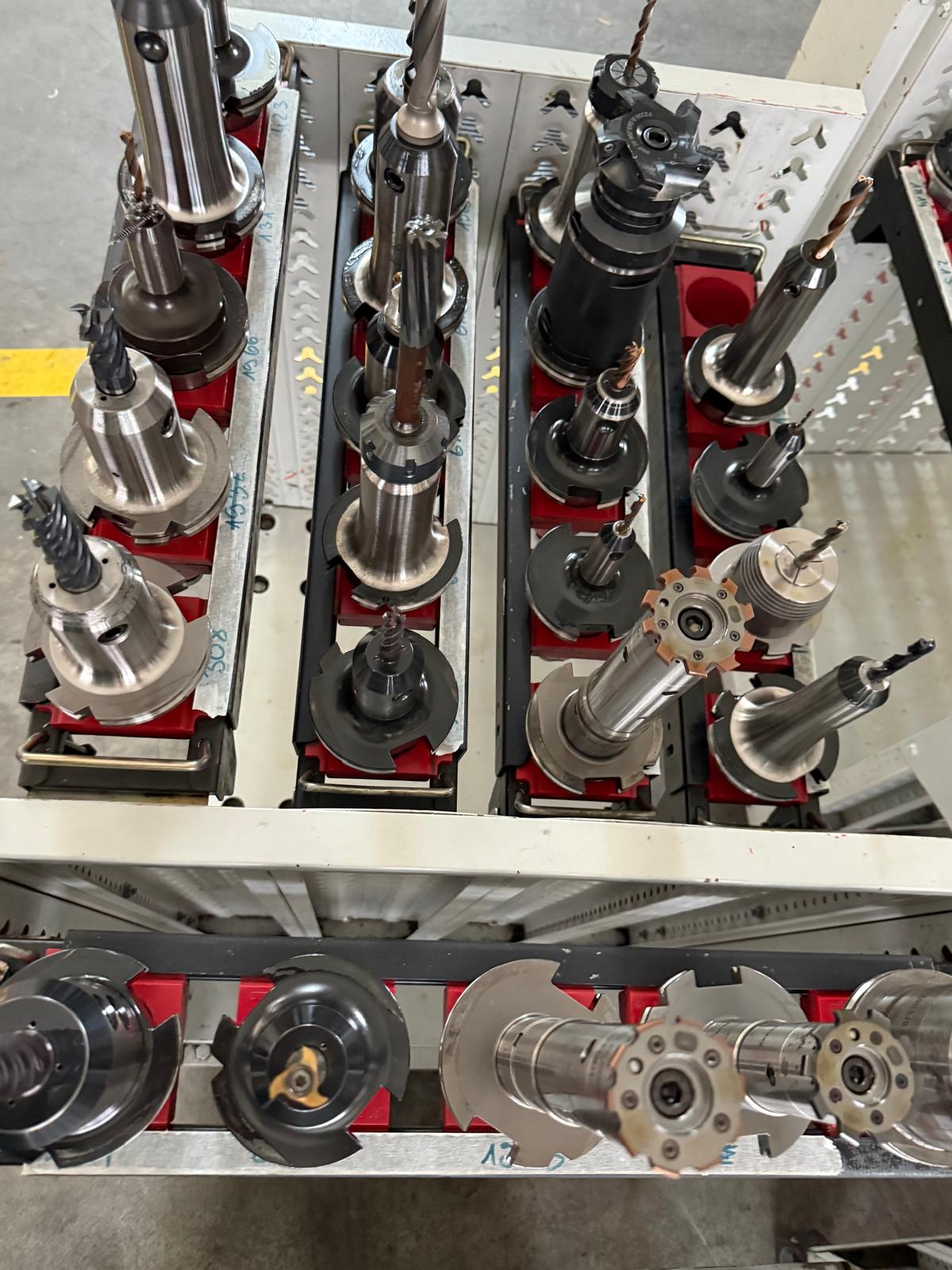

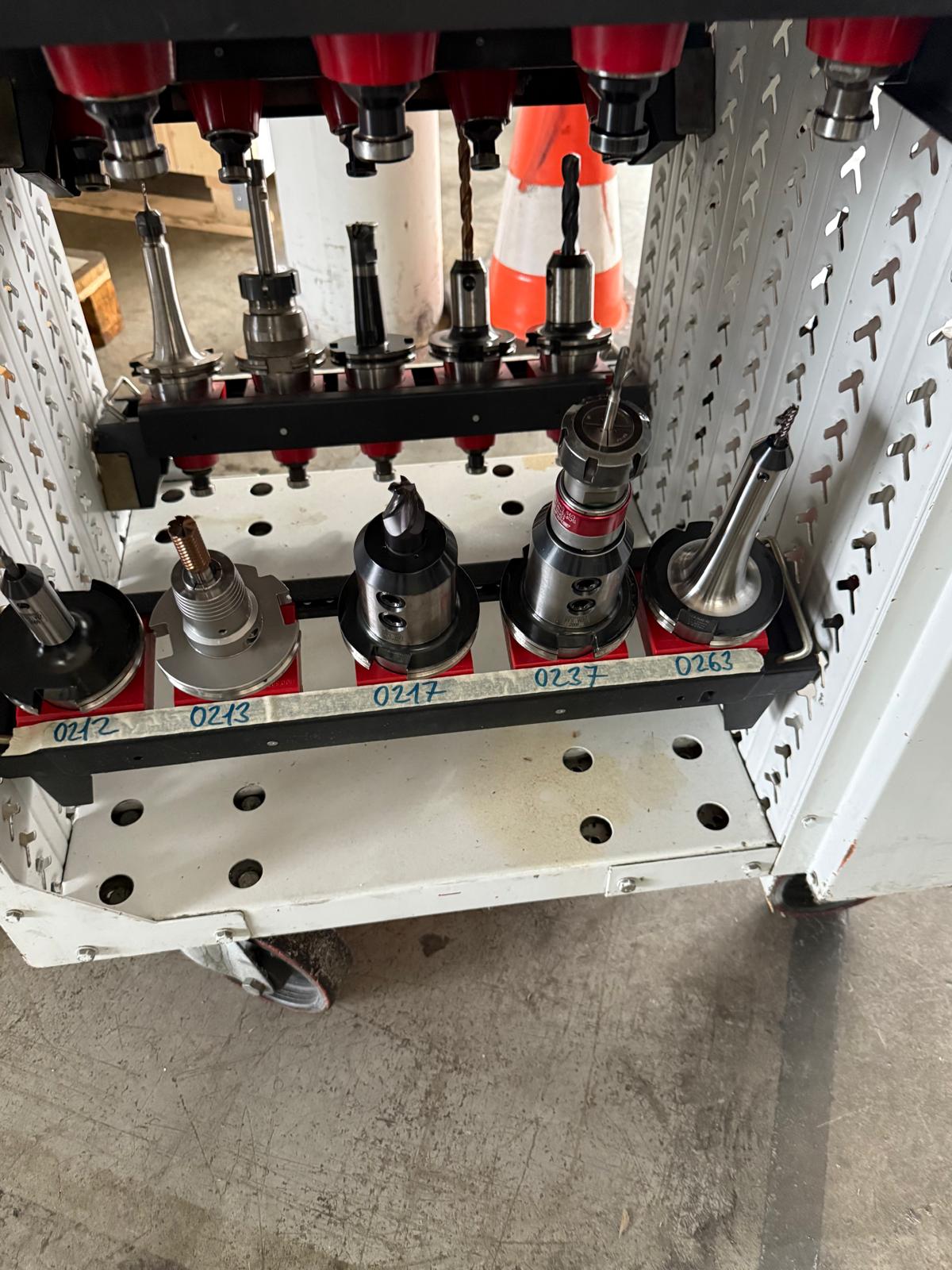

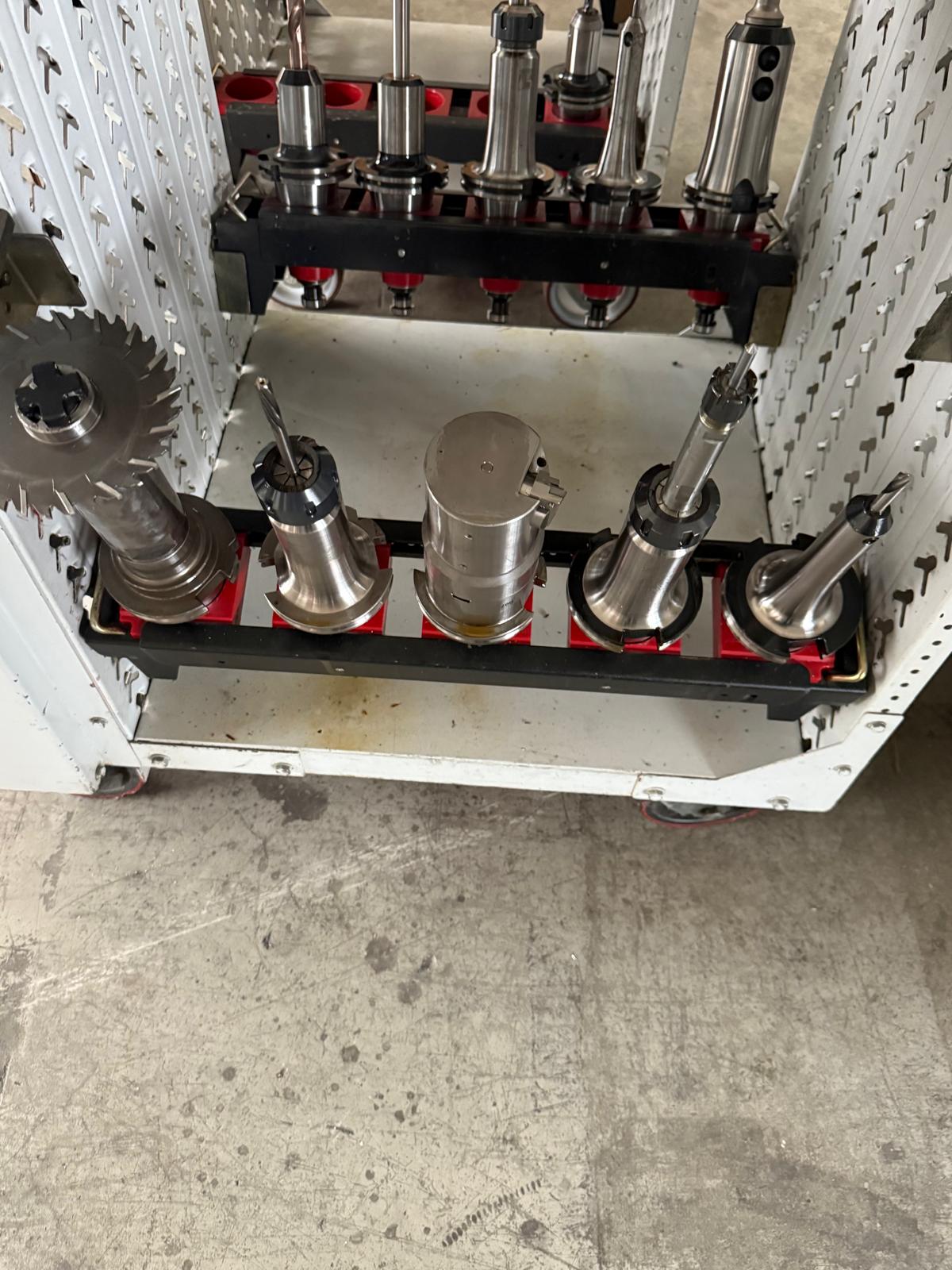

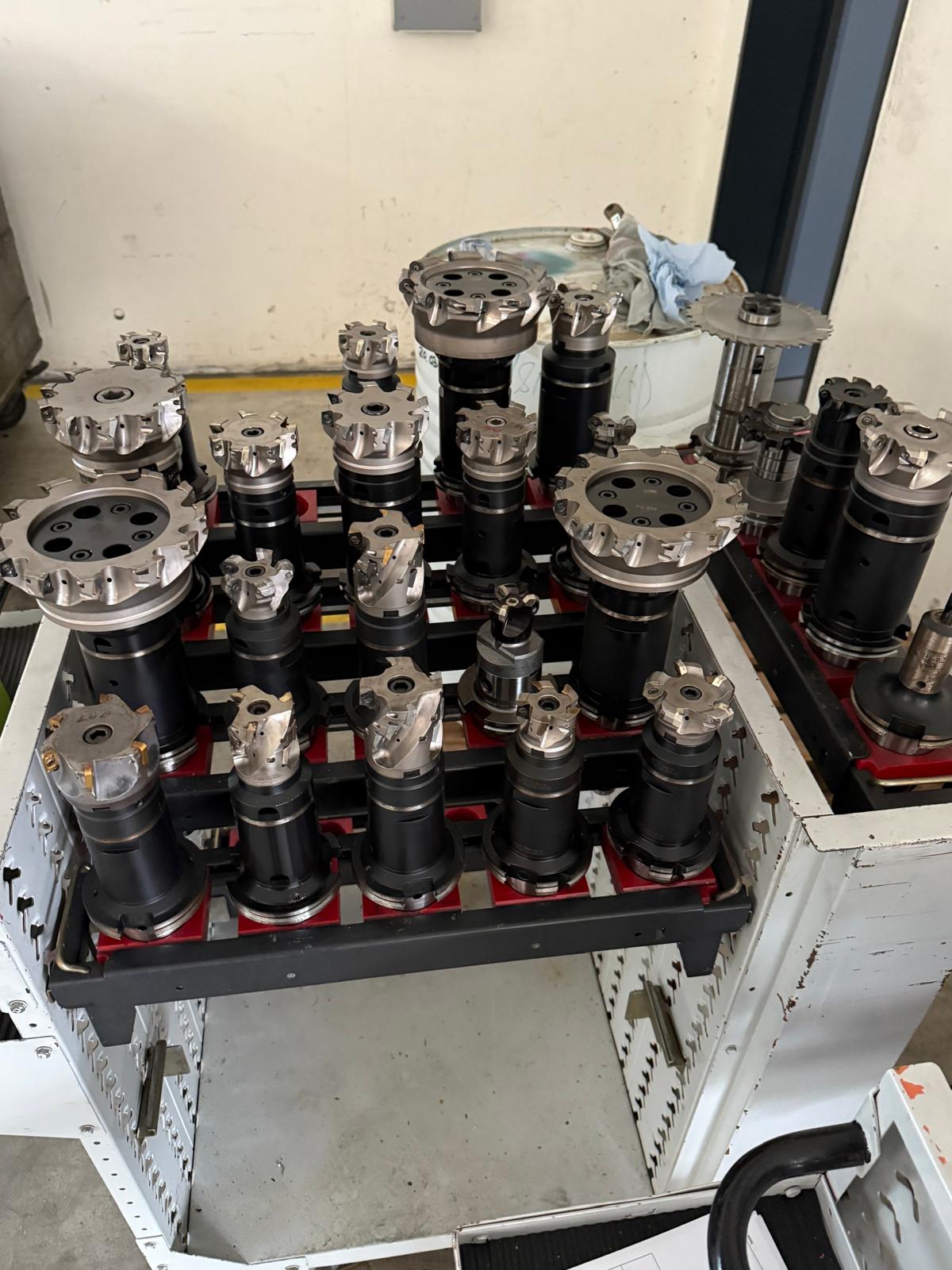

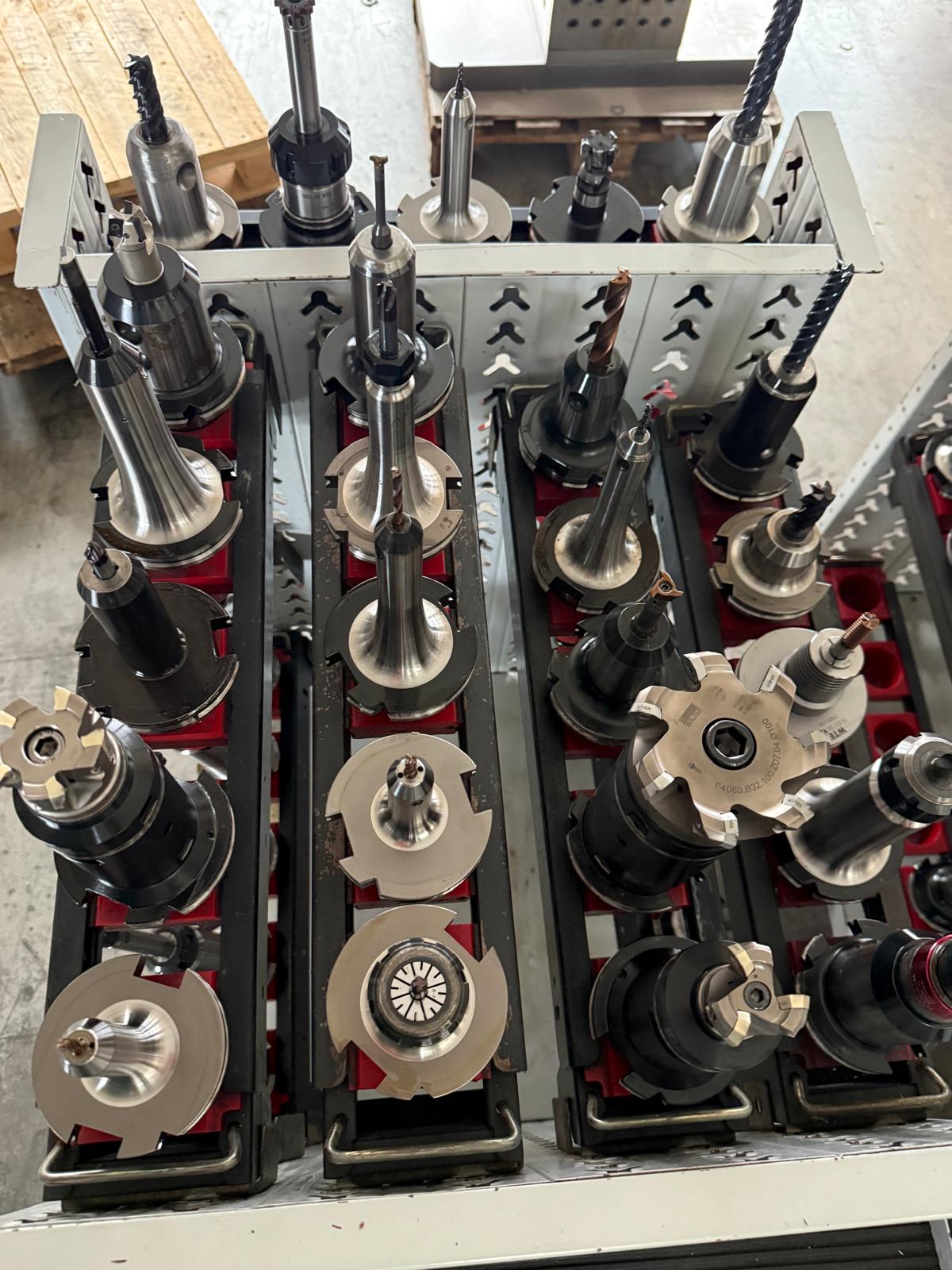

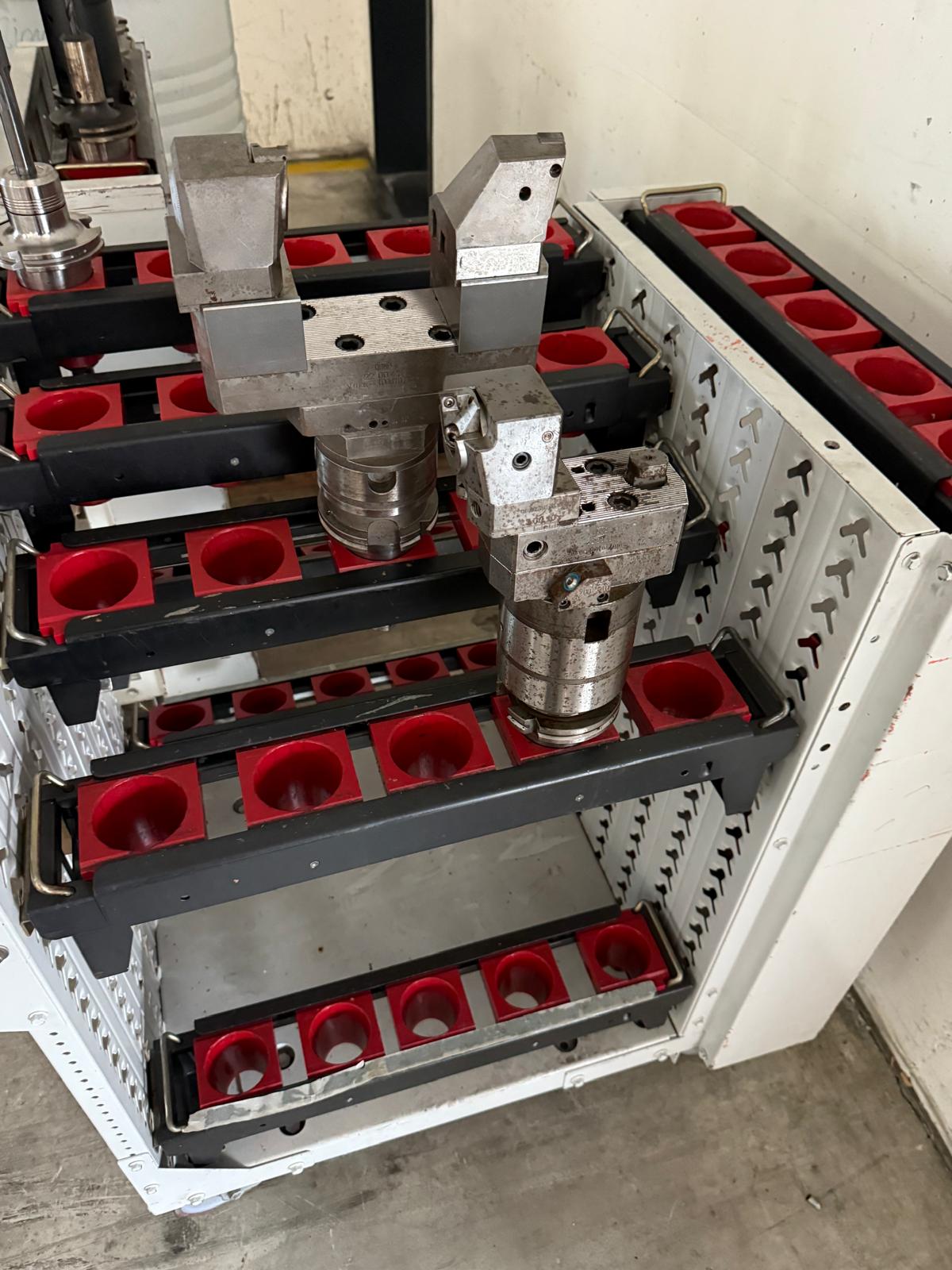

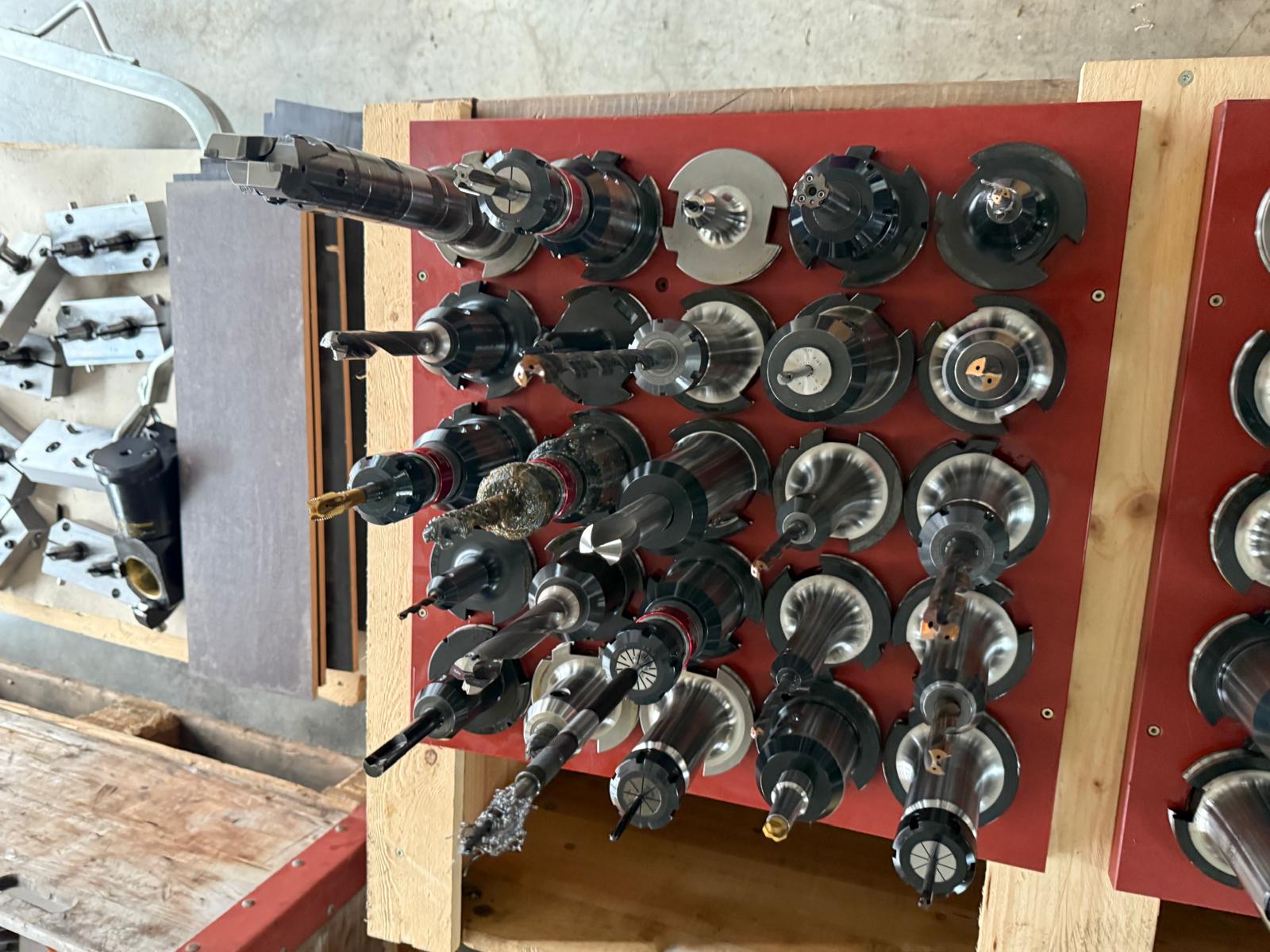

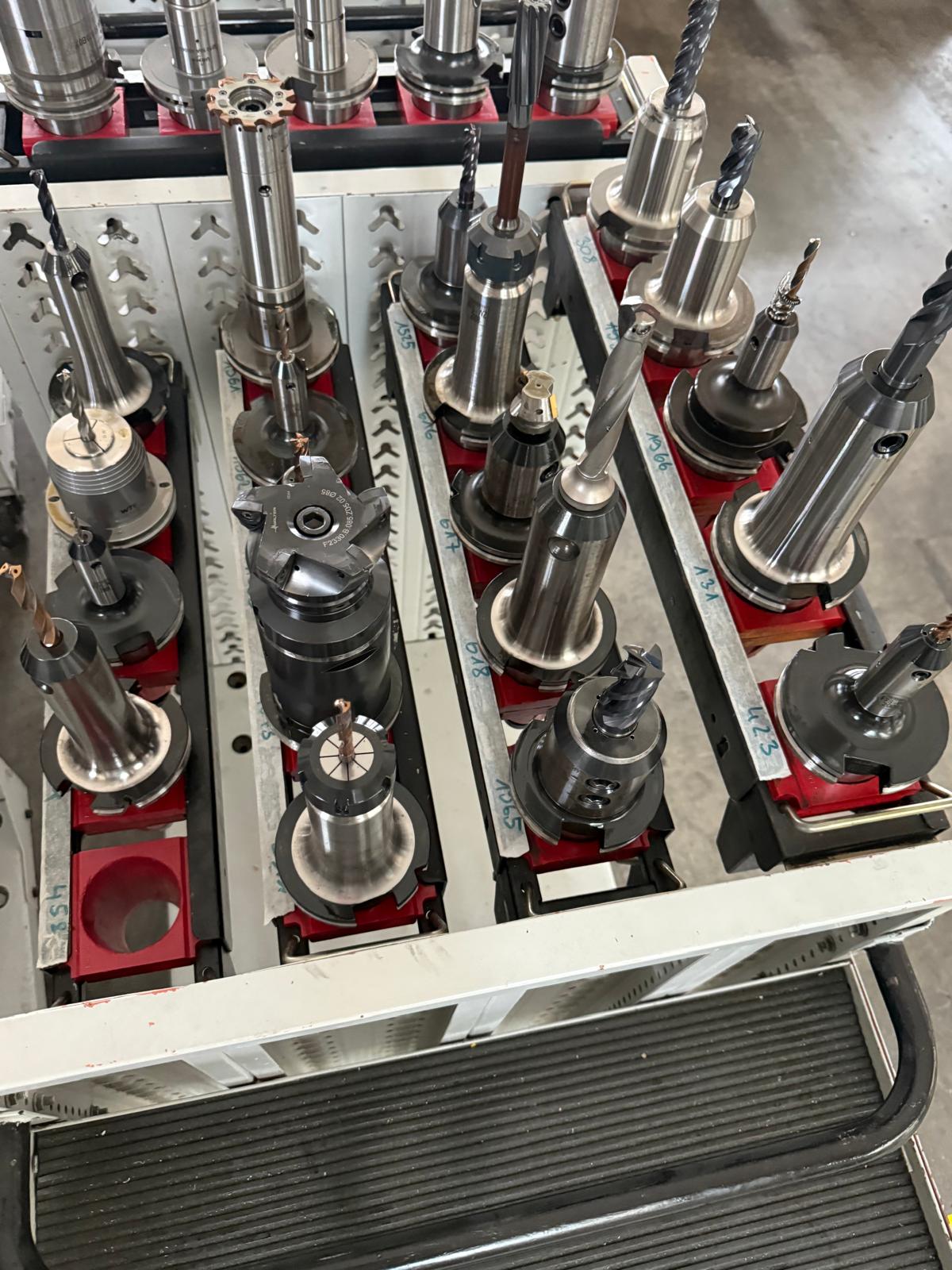

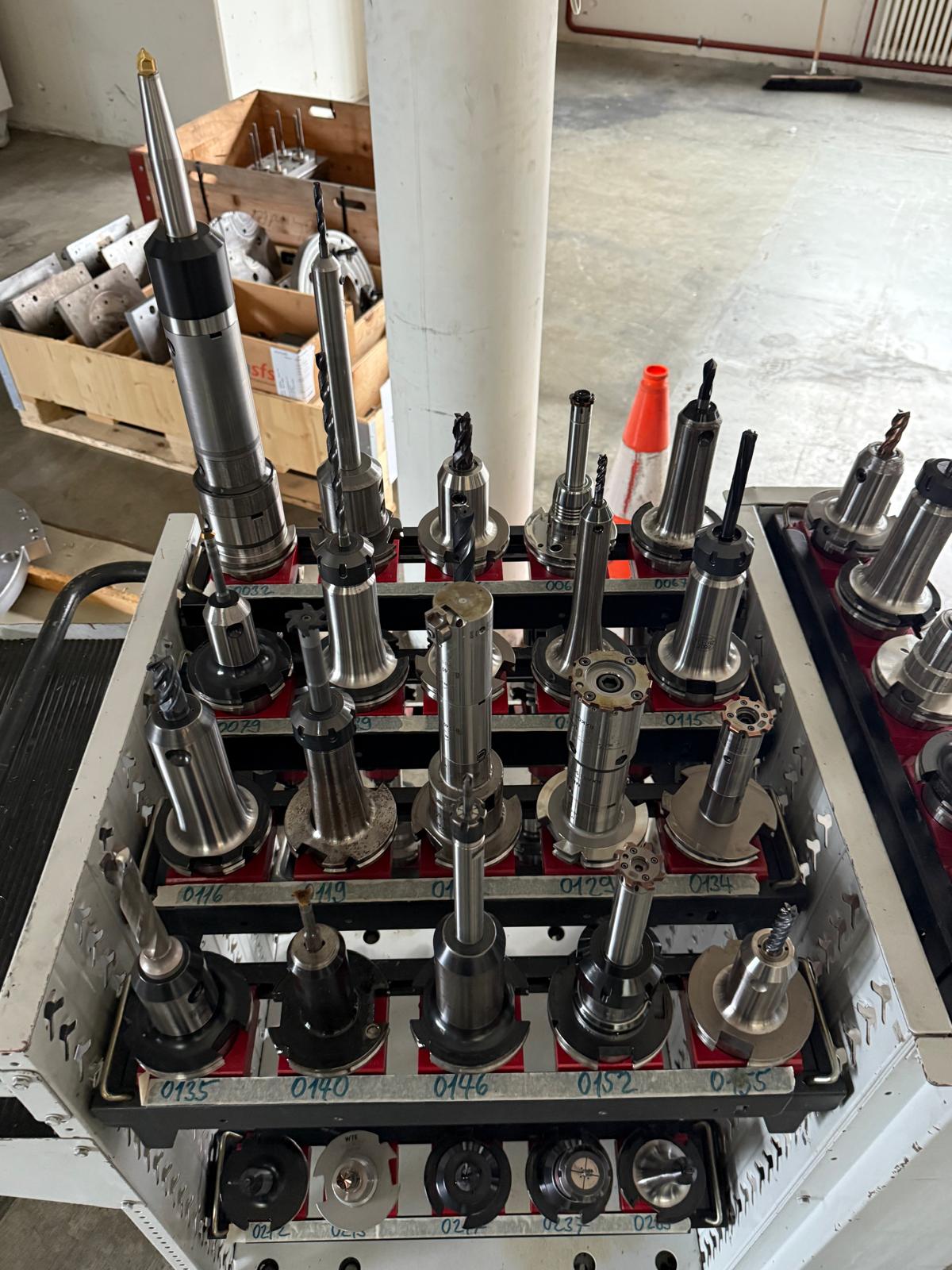

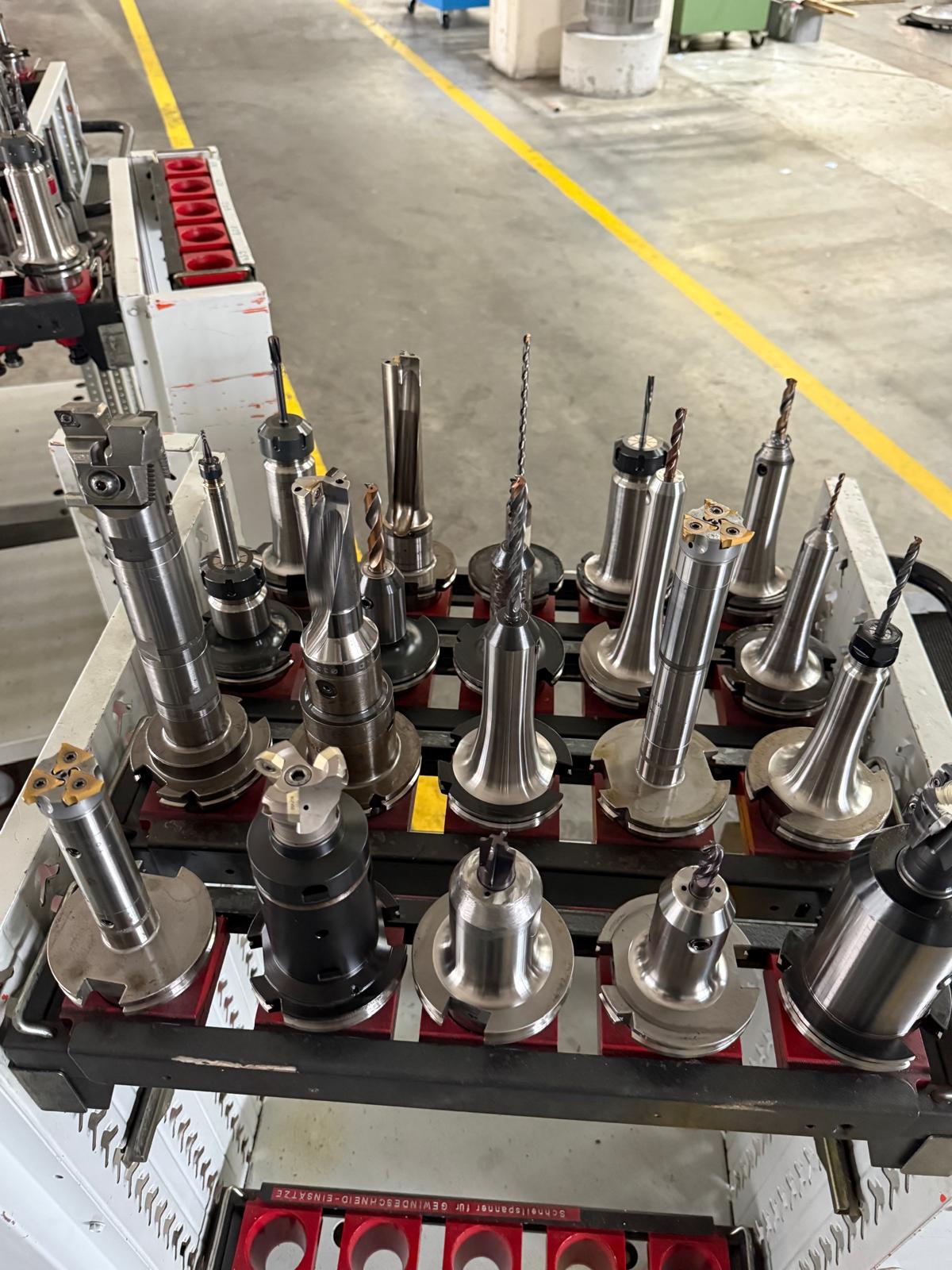

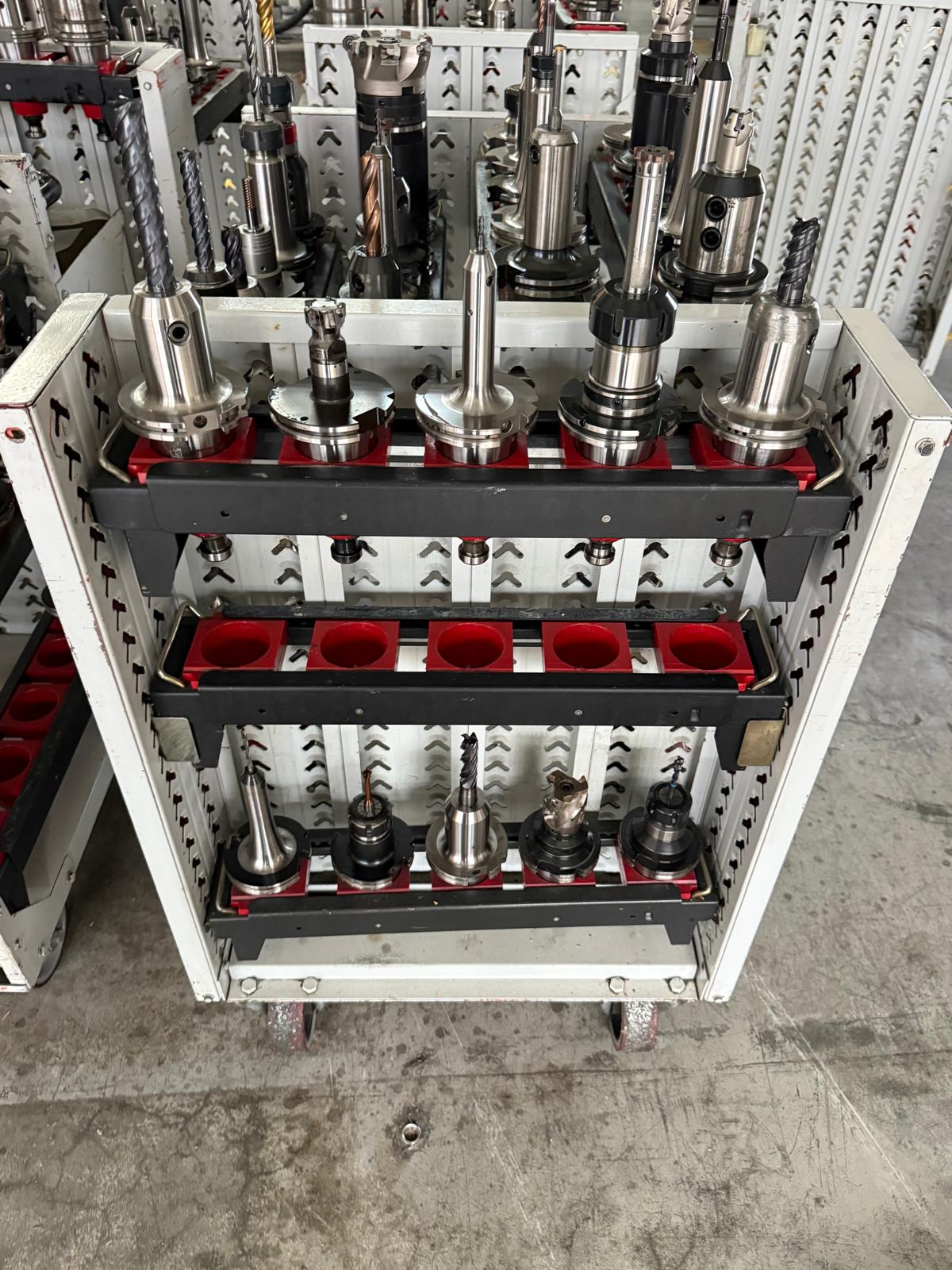

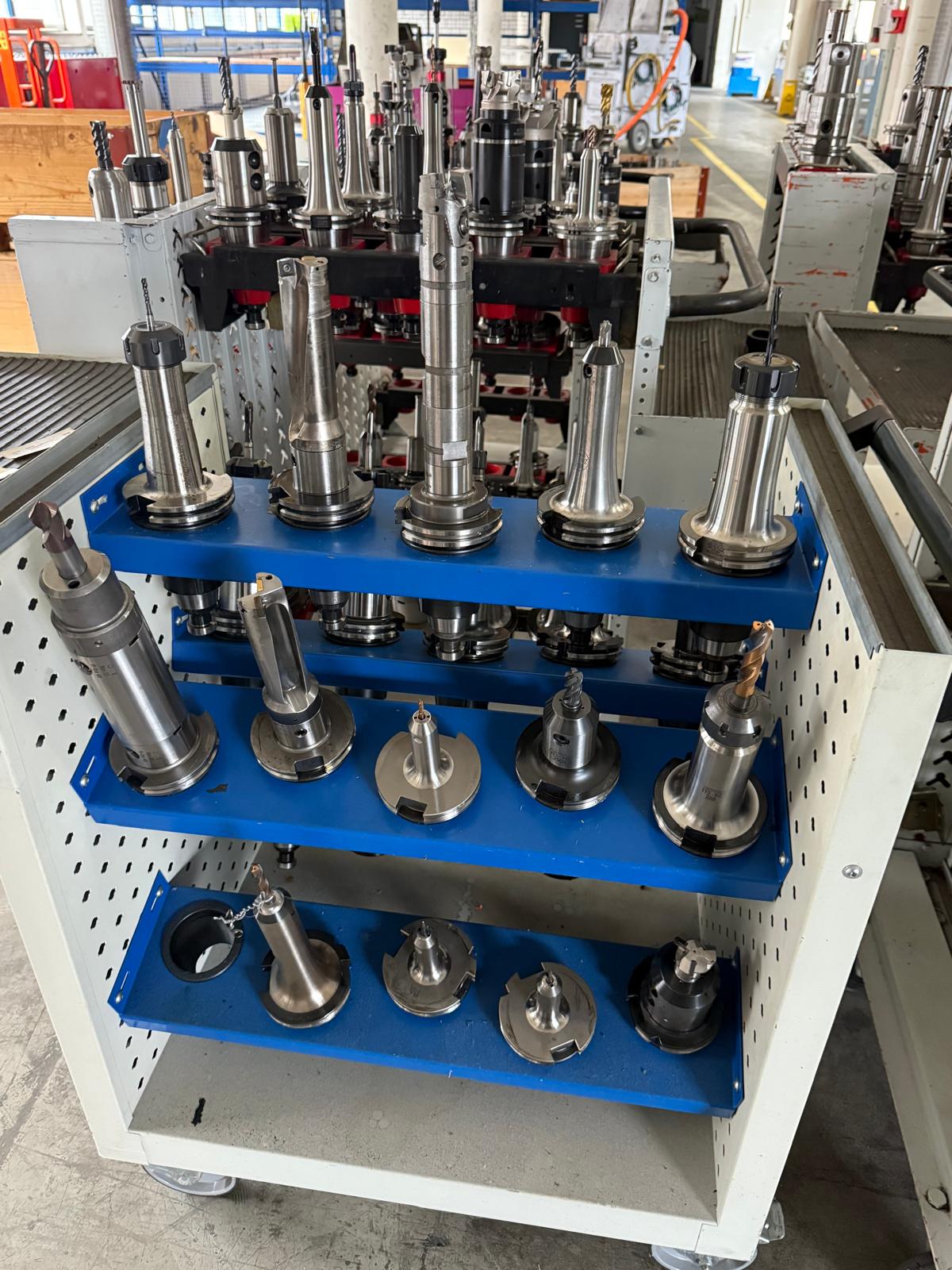

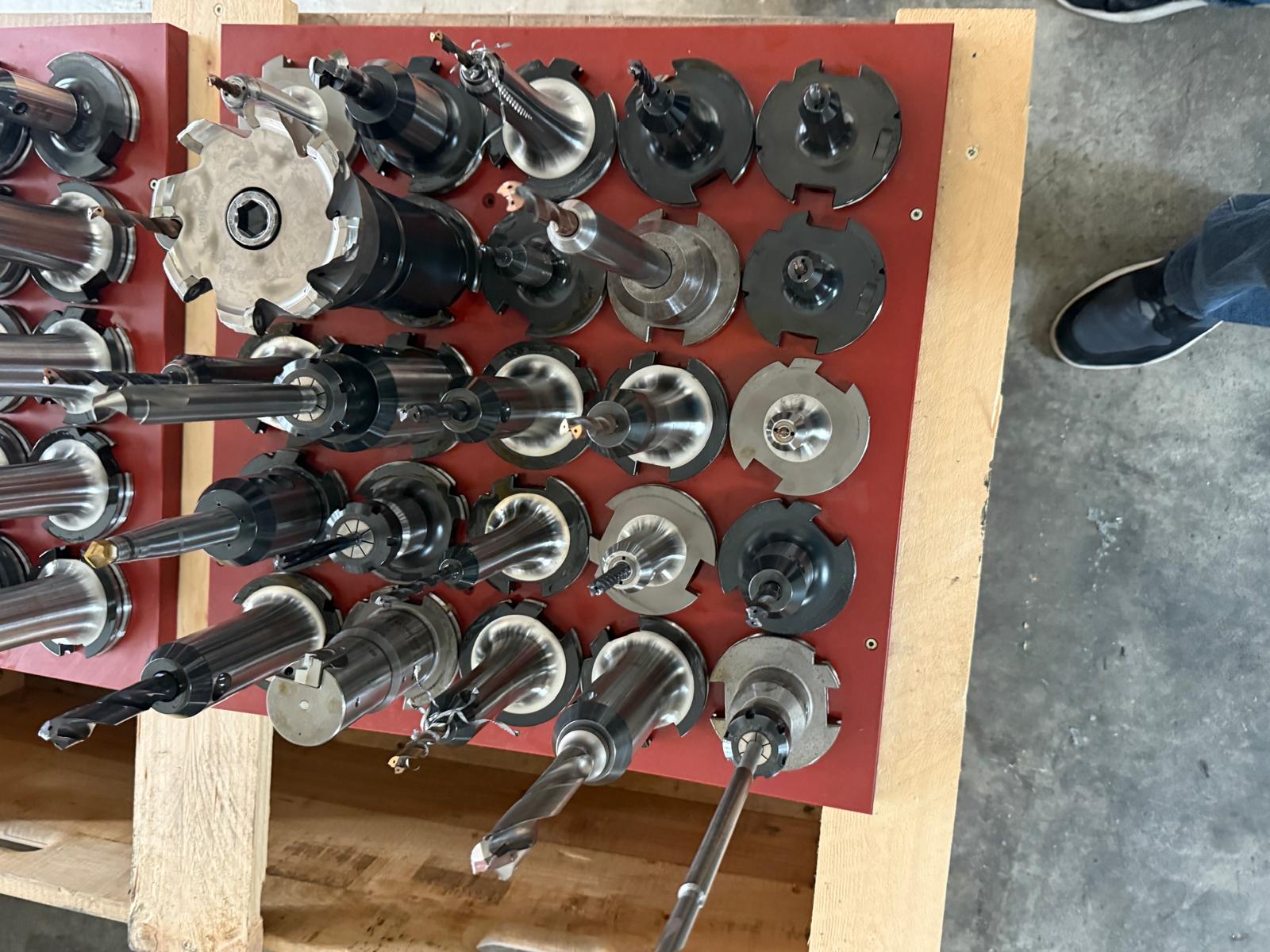

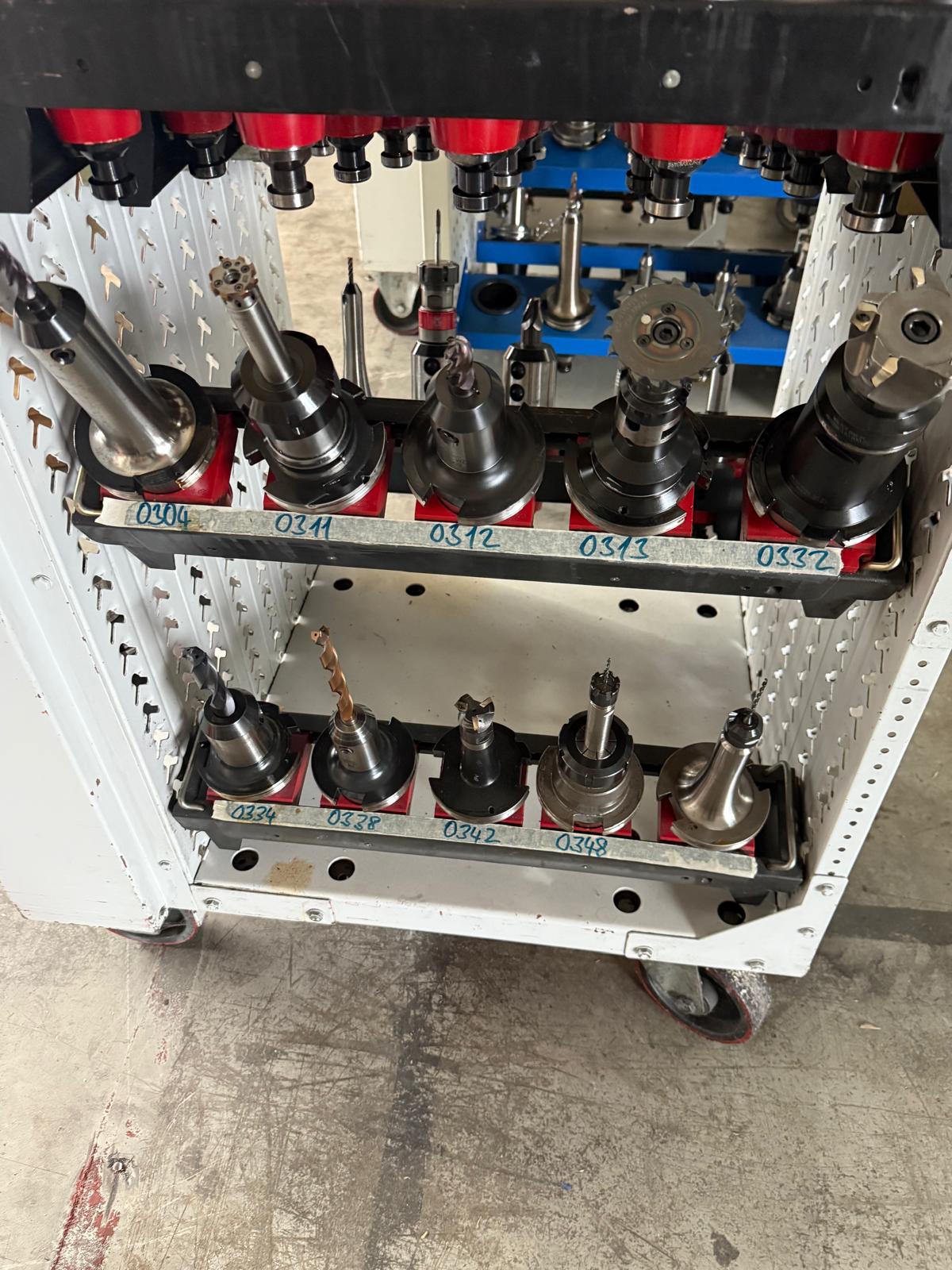

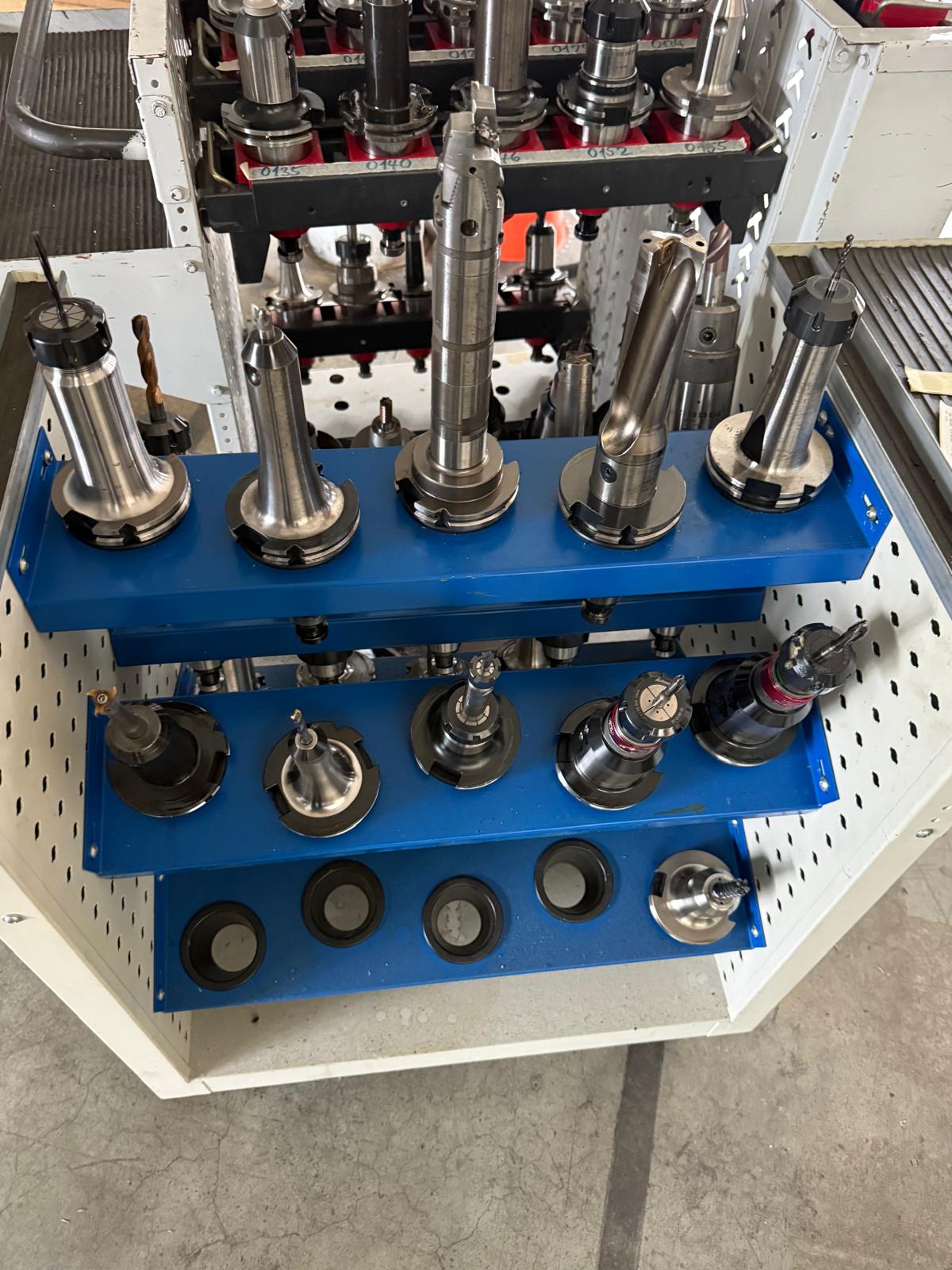

| Jeu de porte-outils | ca. 700x |
| Aspiration brouillard d'huile |
