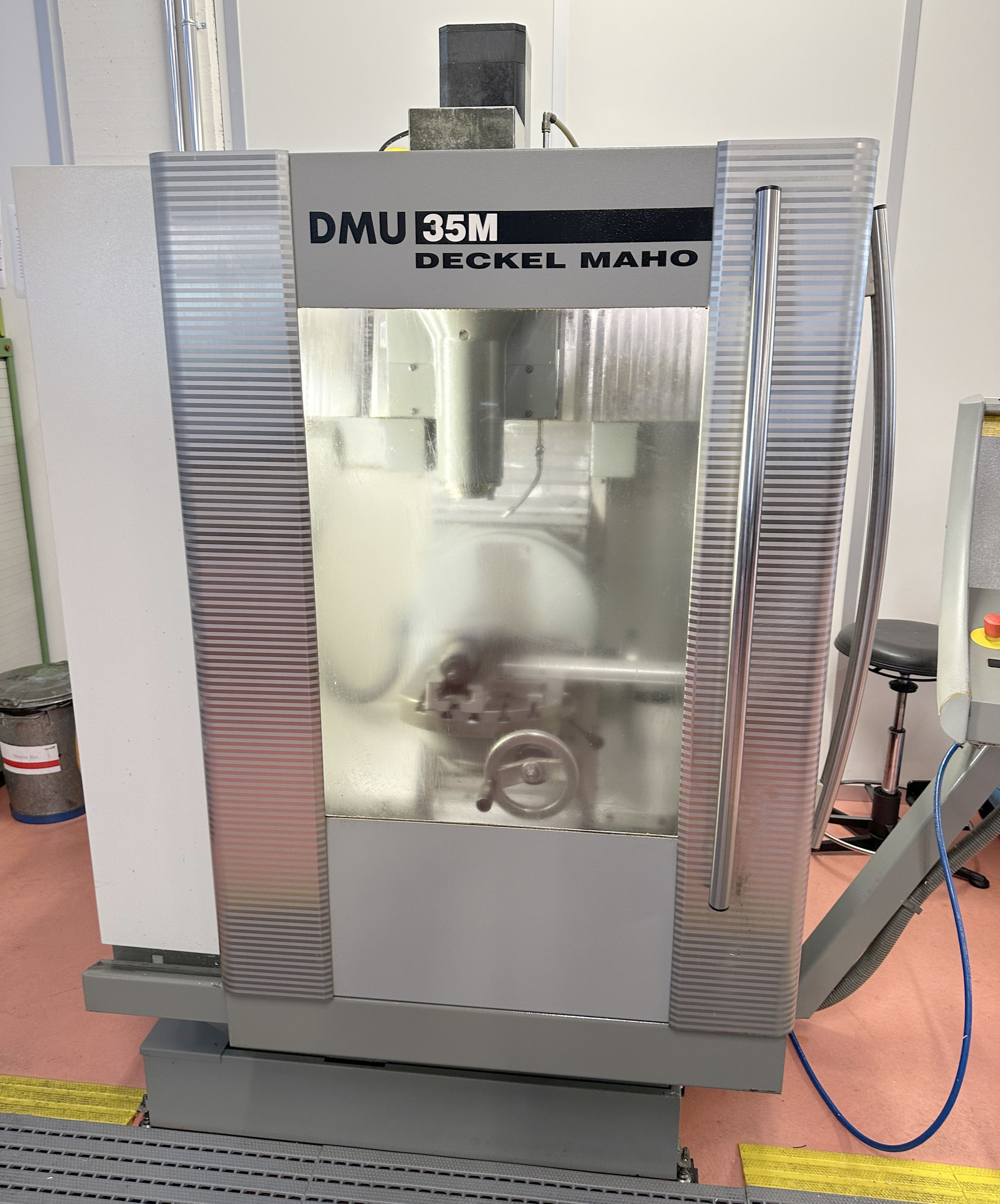

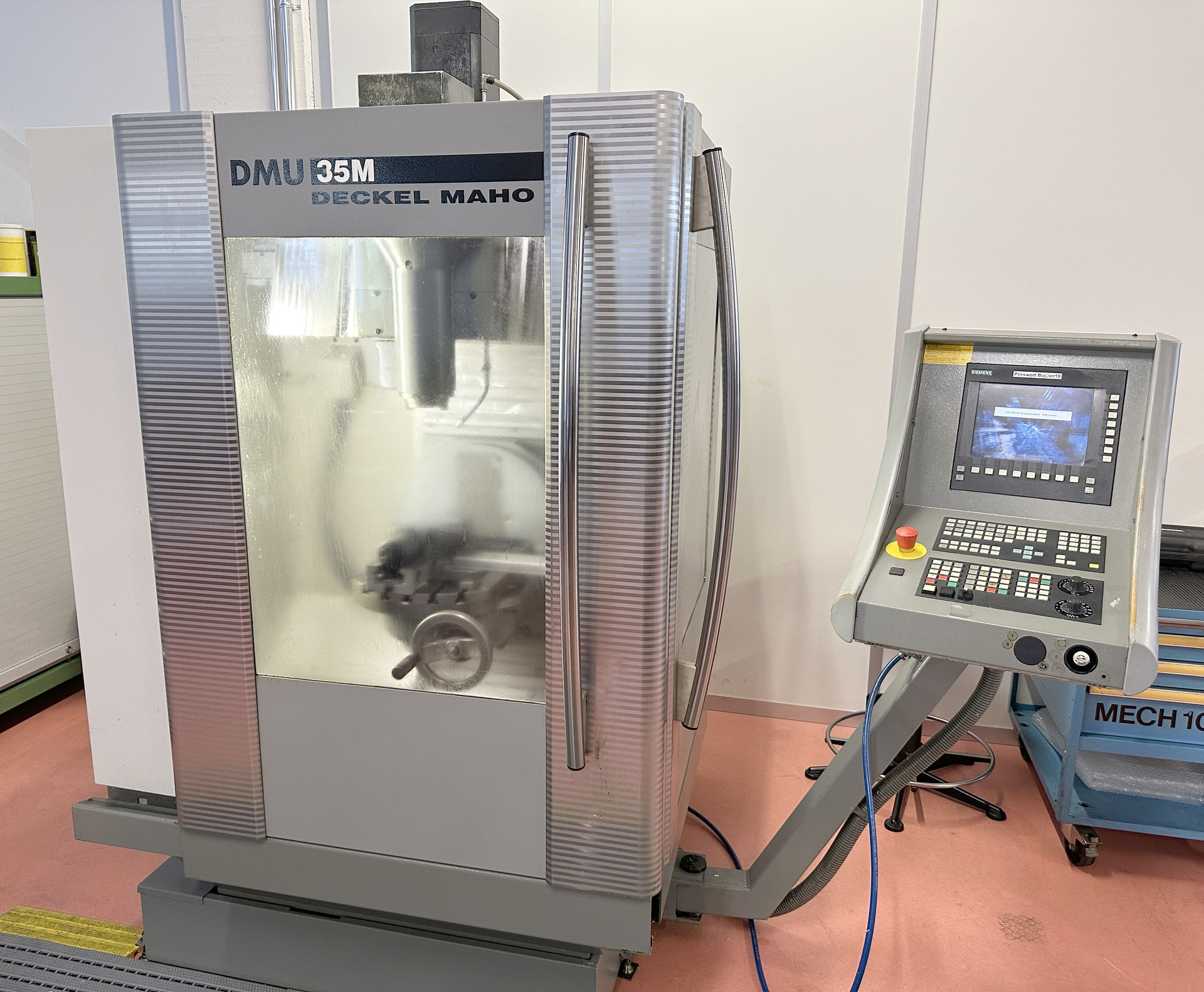

DMG DMU 35M est une fraiseuse verticale CNC conçue pour des usinages de haute précision, offrant grande exactitude et fiabilité. Capacités de travail: table 400 x 280 mm, 5 rainures en T 12H7 espacées de 50 mm, alésage de centrage Ø30H6, rotation 360°, inclinaison +105/‑15°, charge maxi 100 kg, courses X350 Y240 Z340 mm. Caractéristiques techniques: broche à variation continue 20–6300 tr/min, cône SK40 DIN69871, tirettes DIN69872, avances 5000 mm/min, rapids 5 m/min, moteur broche 6.3/10 kW, puissance installée 15 kVA, 3x400V 50Hz, air 6 bar; poids ~1600 kg, encombrement 1860×1700×2100 mm. Accessoires: 4+5 axes manuels, étau mors 100 mm, manivelle électronique, arrosage, lampe. Permet des tolérances serrées; secteurs: automobile, aéronautique, médical, horlogerie, construction d'outils
| Nombre d'axes total | 5 (3+2) |
| Longueur de la table | 400 mm |
| Largeur de la table | 280 mm |
| Nombre rainures en T | 5 |
| Largeur rainures en T | 12H7 mm |
| Distance entre les rainures en T | 50 mm |
| Diamètre de l'alésage de centrage | 30H6 mm |
| Rayon de rotation | 360 ° |
| Inclinaison | + 105 / -15 ° |
| Charge admise sur la table max. | 100 kg |
| Course longitudinale (axe-X) | 350 mm |
| Course transversale (axe-y) | 240 mm |
| Course verticale (axe-Z) | 340 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 20 t/min |
| à | 6300 t/min |
| Cône de la broche: SK | 40 DIN 69871 |
| Tirettes | DIN 69872 |
| Avances (X, Y, Z) | 5000 mm/min |
| Avances rapide: | 5 m/min |
| Branchement à l'air comprimé | 6 bar |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 6.3 / 10 kW |
| Puissance totale installée | 15 kVA |
| Poids de la machine env. | 1600 kg |
| Encombrement machine: | |
| Longueur | 1860 mm |
| Largeur | 1700 mm |
| Hauteur | 2100 mm |
| Accessoires divers: | |
| 4+5 axes manuels | |

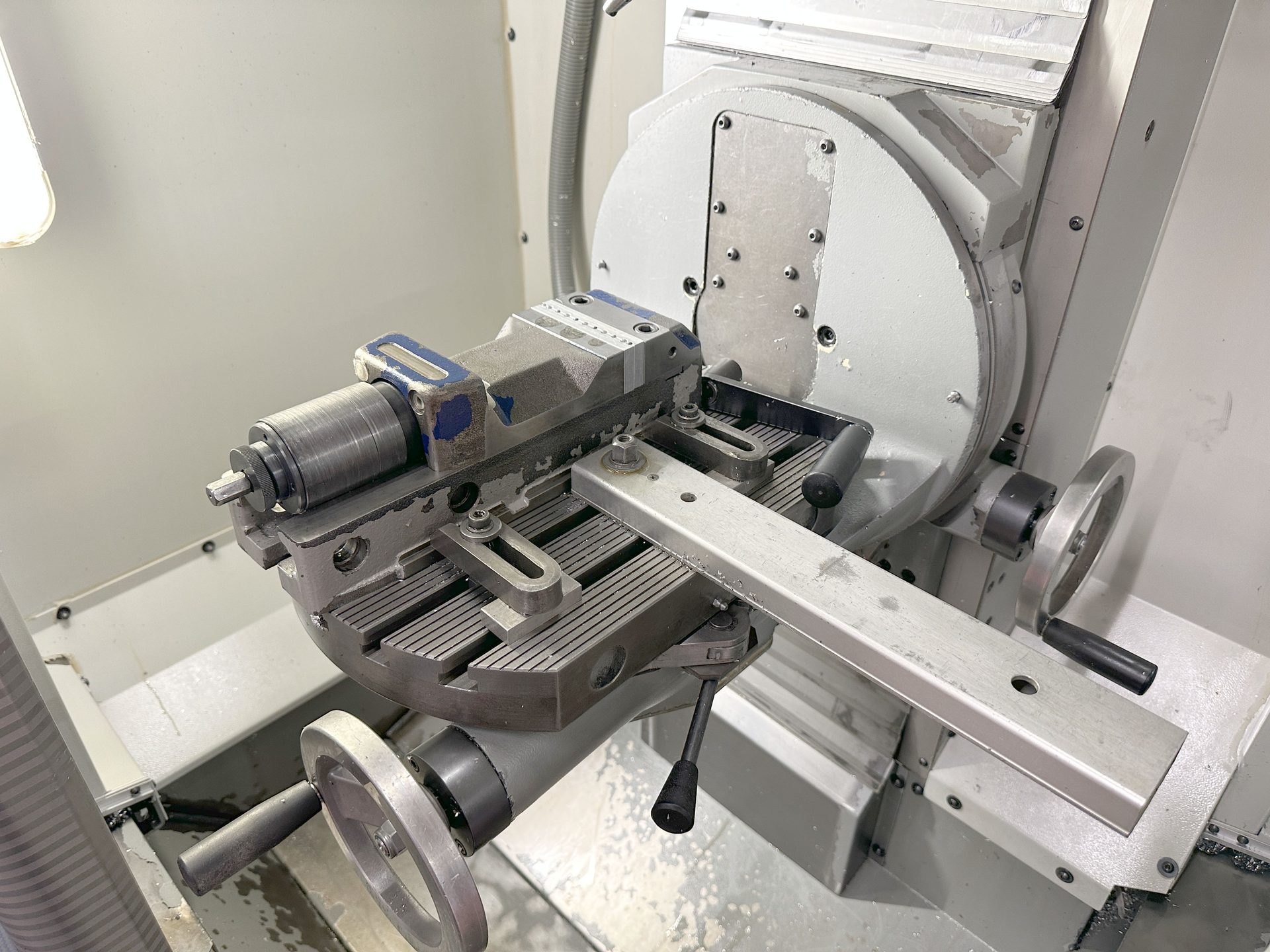

| Etau largeur des mors | 100 mm |
| Manivelle électronique | |
| Dispositif d'arrosage | |
| Lampe |
