TRAK DPM 1300
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

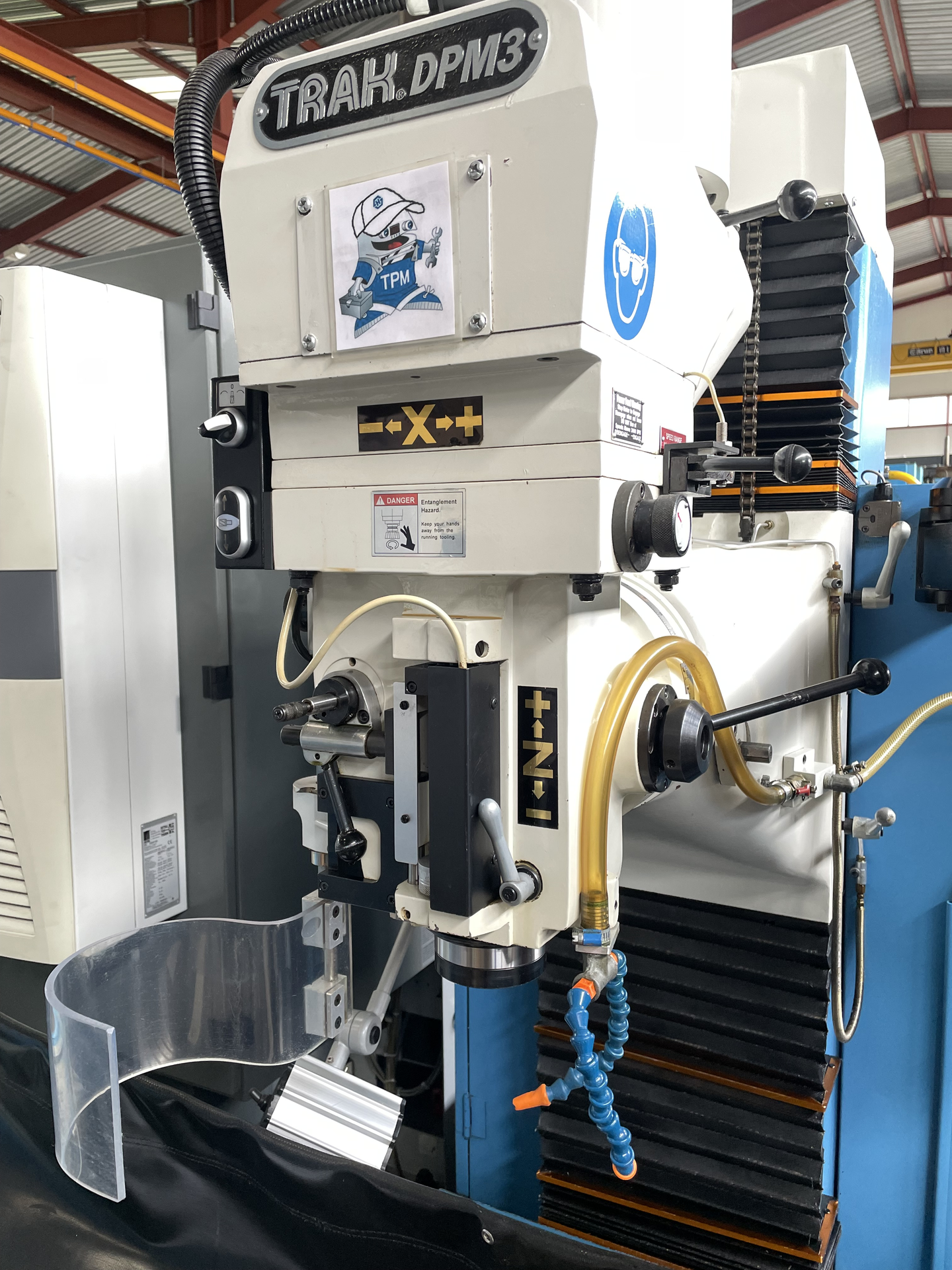

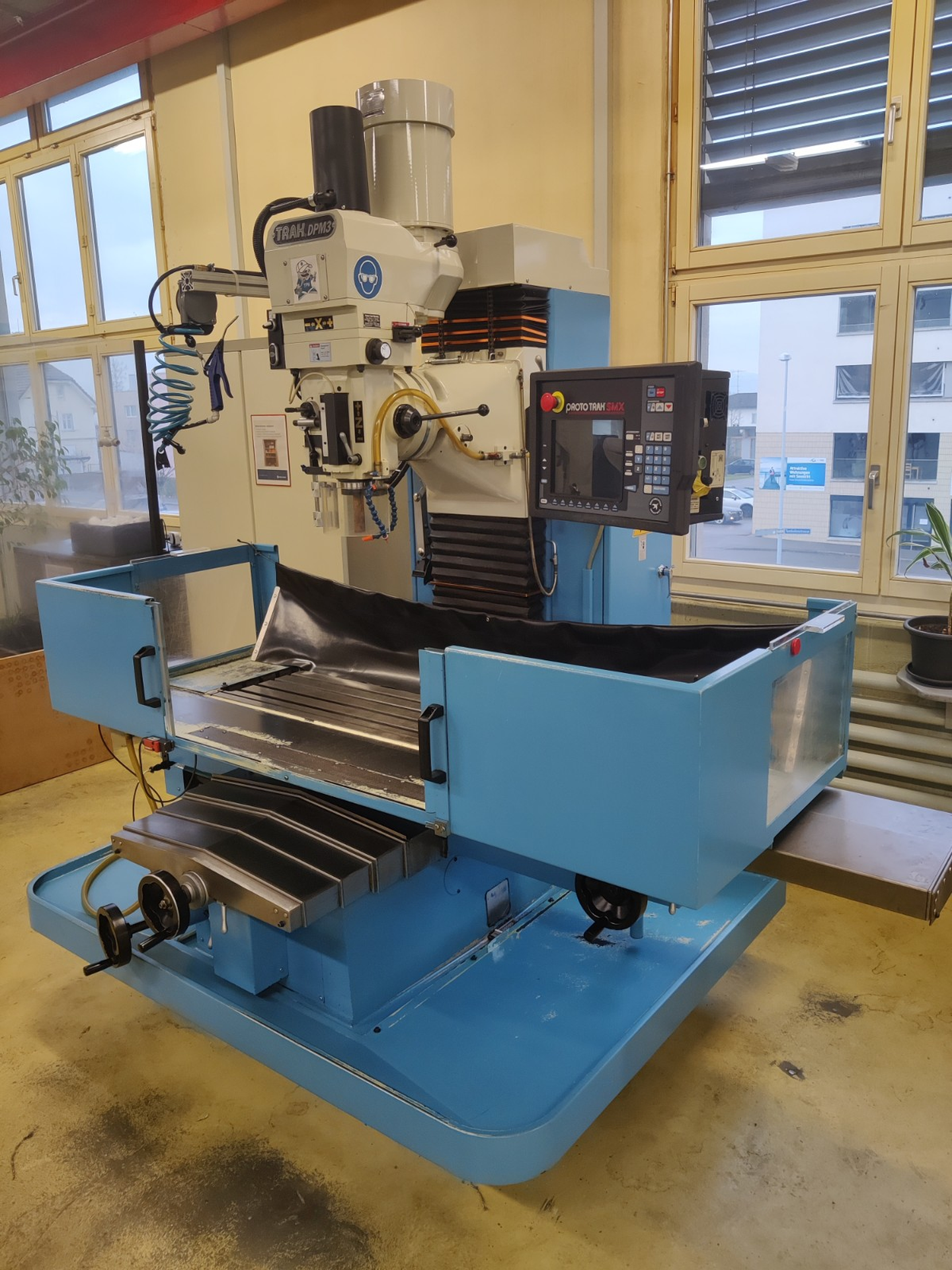

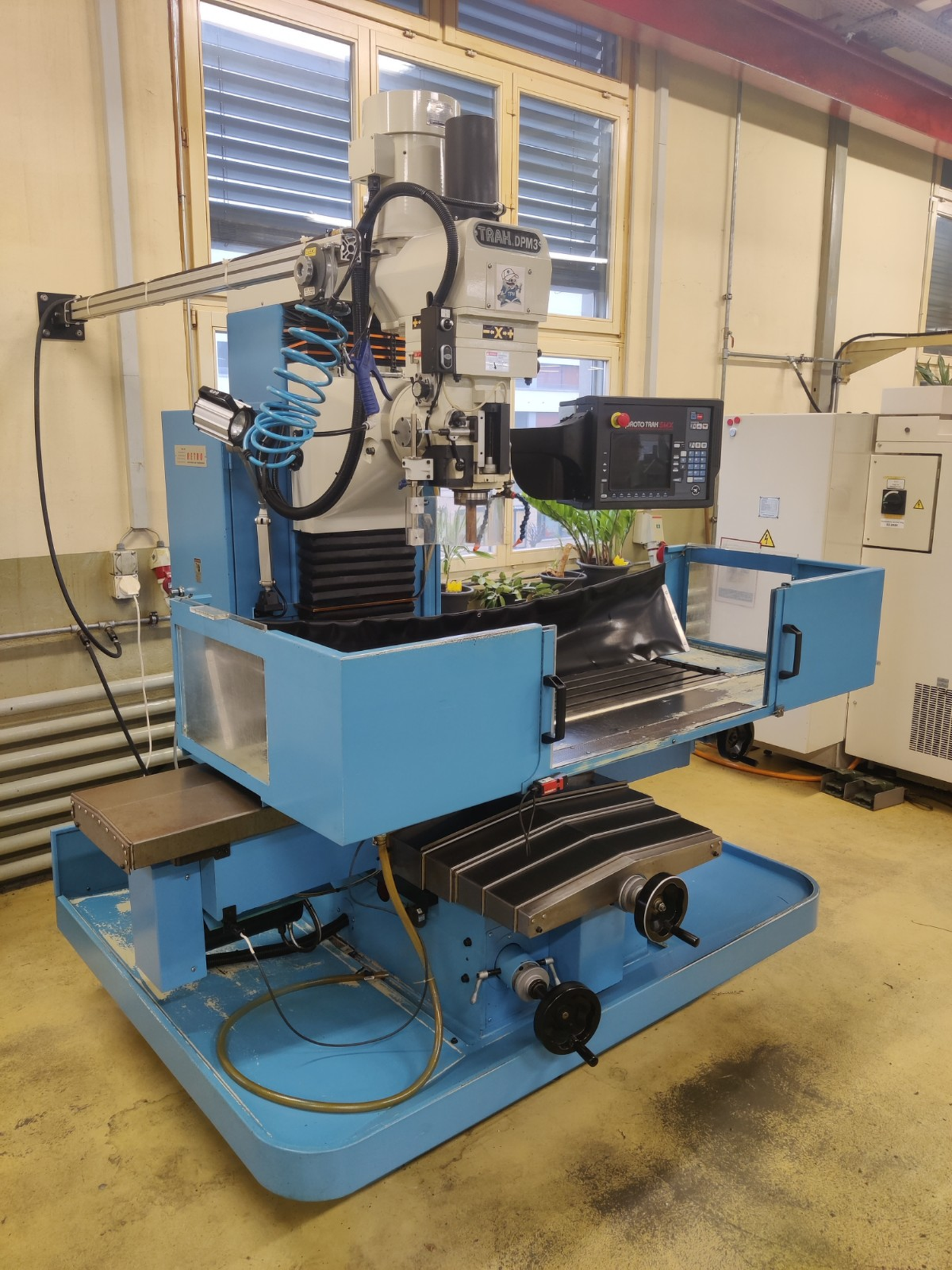

Le TRAK DPM 1300 est une fraiseuse CNC 3 axes de haute précision, assurant grande exactitude et fiabilité. Table 1300×400 mm, 5 rainures en T (16 mm, écart 63), charge 800 kg; courses X1340 Y430 Z590 mm, course broche 120 mm. Broche cône ISO40, variateur 70–3600 tr/min, moteur 5,5 kW; avances 25–3800 mm/min, rapids 3,8 m/min. Perçage 35 mm, taraudage M36, fraisage 100 cm3/min. Alimentation 3×400 V 50 Hz. Dim. L3790×l1800×h2500 mm, poids ~2400 kg. Accessoires: butée profondeur, volants mécaniques, protection copeaux, éclairage. Idéale pour tolérances serrées en automobile, aérospatial, médical, horlogerie et outillage.
| Nombre d'axes total | 3 |
| Longueur de la table | 1300 mm |
| Largeur de la table | 400 mm |
| Nombre rainures en T | 5 |
| Largeur rainures en T | 16 mm |
| Distance entre les rainures en T | 63 mm |
| Charge admise sur la table max. | 800 kg |
| Course longitudinale (axe-X) | 1340 mm |
| Course transversale (axe-y) | 430 mm |
| Course verticale (axe-Z) | 590 mm |
| Charge admise sur la table max. | 800 kg |
| Distance entre broche | |
| verticale et table | 600 mm |
| Cône de la broche | 40 ISO |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 70 t/min |
| à | 3600 t/min |
| Inclinaison tête verticale | +90 / -90 ° |
| Avances (X, Y, Z) | 25 - 3800 mm/min |
| Avances rapide: | 3.8 m/min |
| Course de broche verticale | 120 mm |
| Capacité de perçage dans l'acier | 35 mm |
| Capacité de taraudage acier M | 36 |
| Capacité de fraisage en acier | 100 cm3/min |
| Branchement 50 Hz 3x | 400 Volt |
| Moteur de broche | 5.5 kW |
| Poids de la machine env. | 2400 kg |
| Encombrement machine: | |
| Longueur | 3790 mm |
| Largeur | 1800 mm |
| Hauteur | 2500 mm |
| Accessoires divers: | |
| Butée de profondeur réglable | |
| Manivelles mécaniques | |

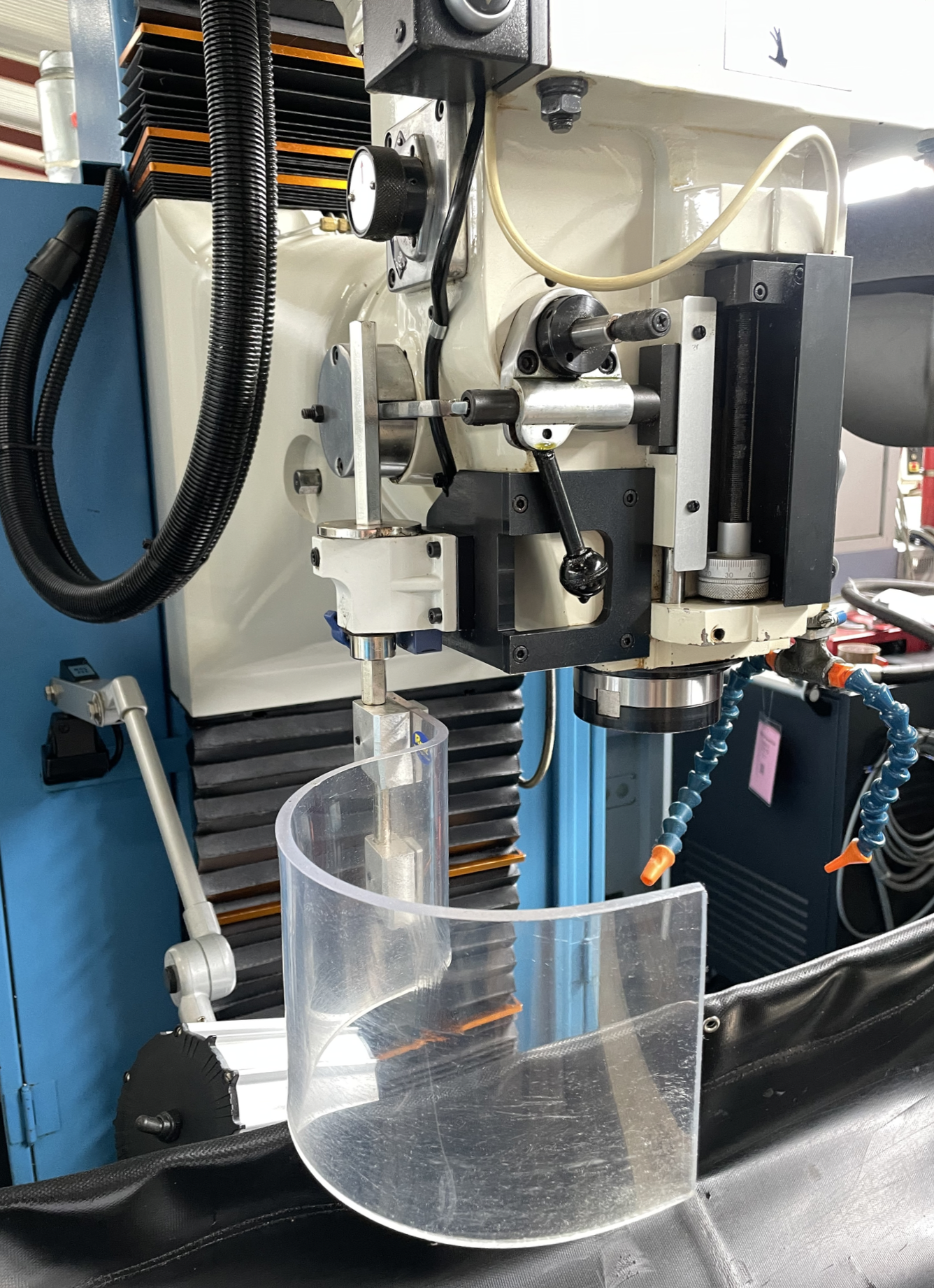

| Protection pour jet de copeaux | |
| Eclairage |
