TSUGAMI-MORI B012 AE
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

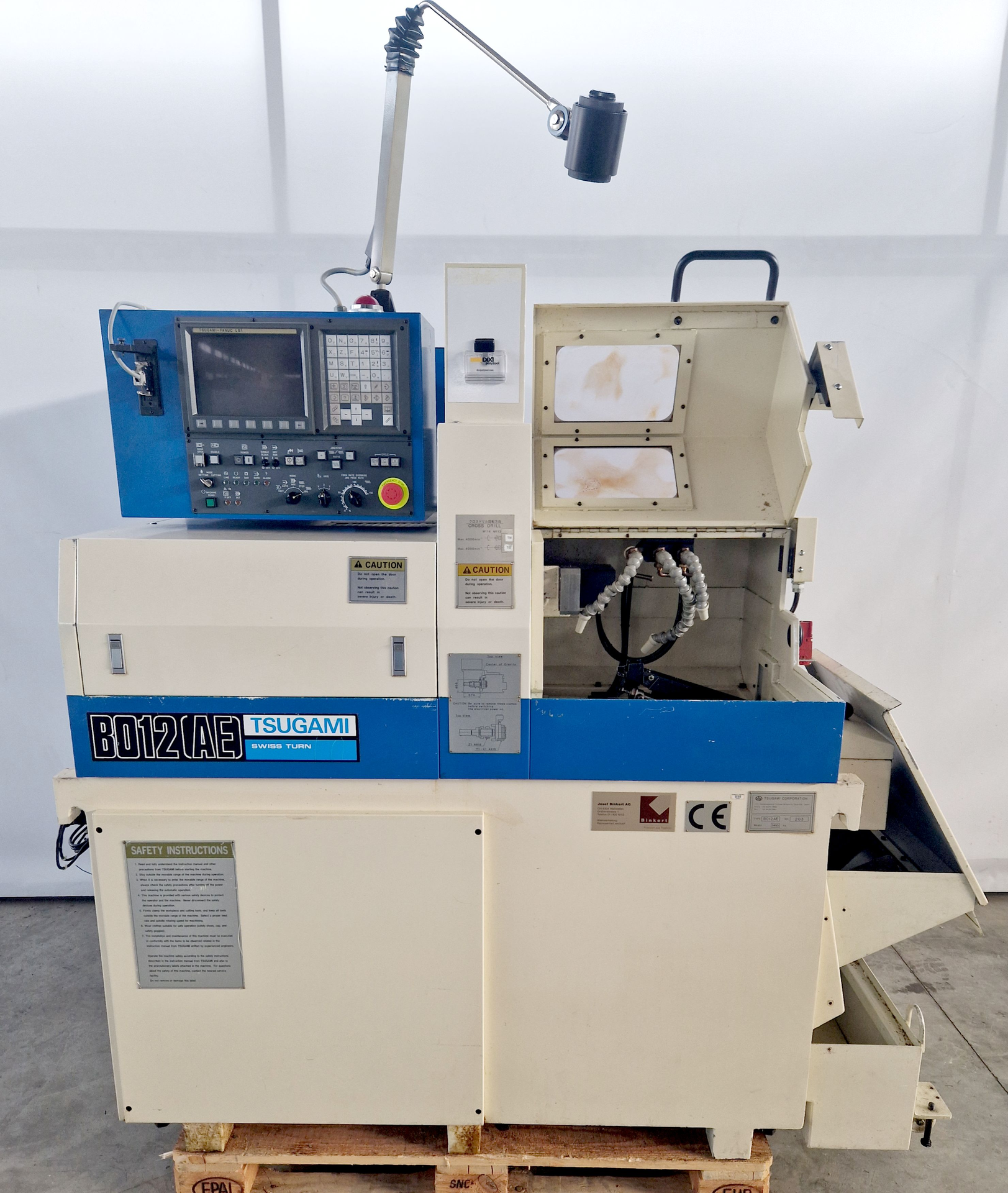

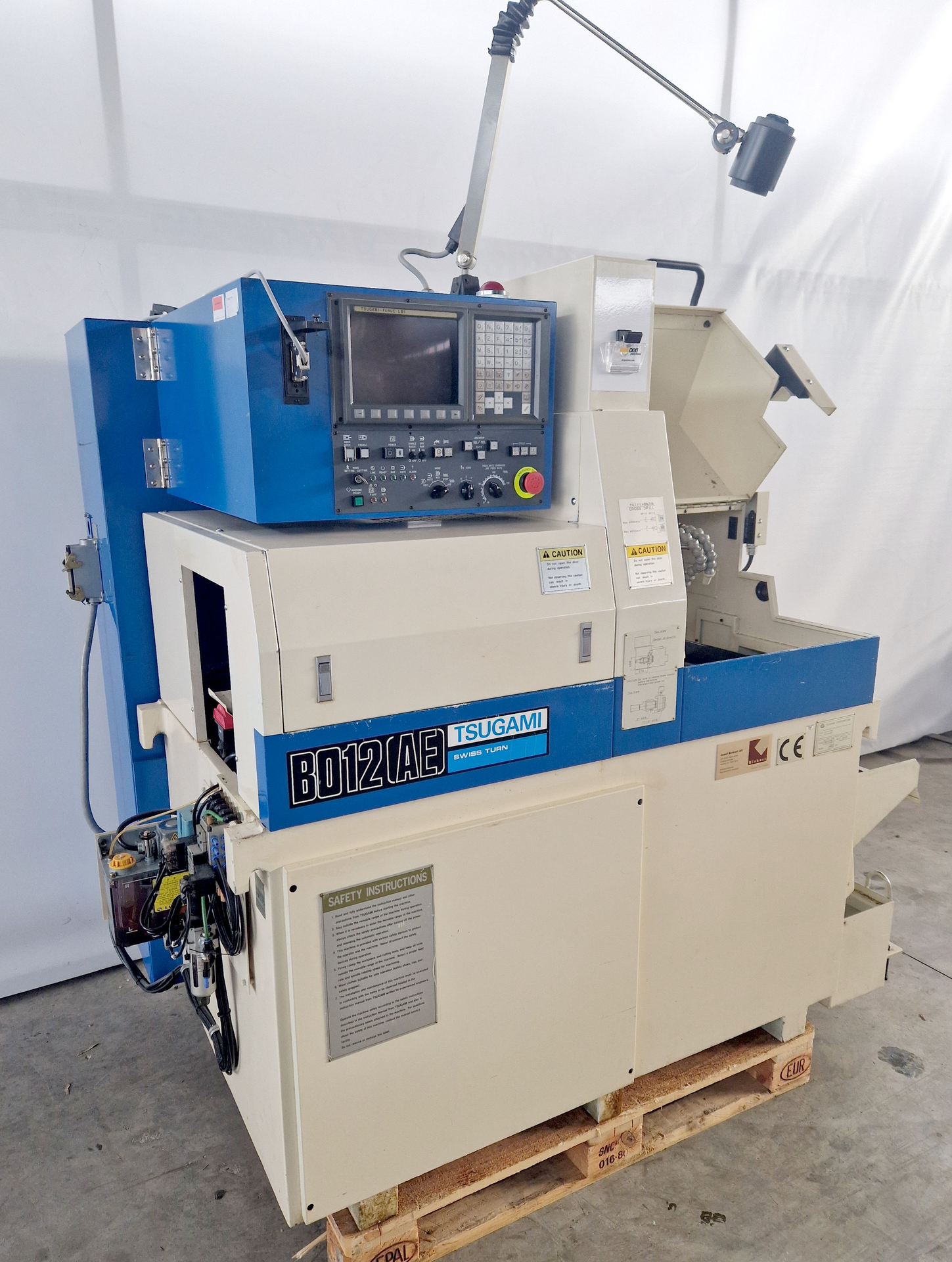

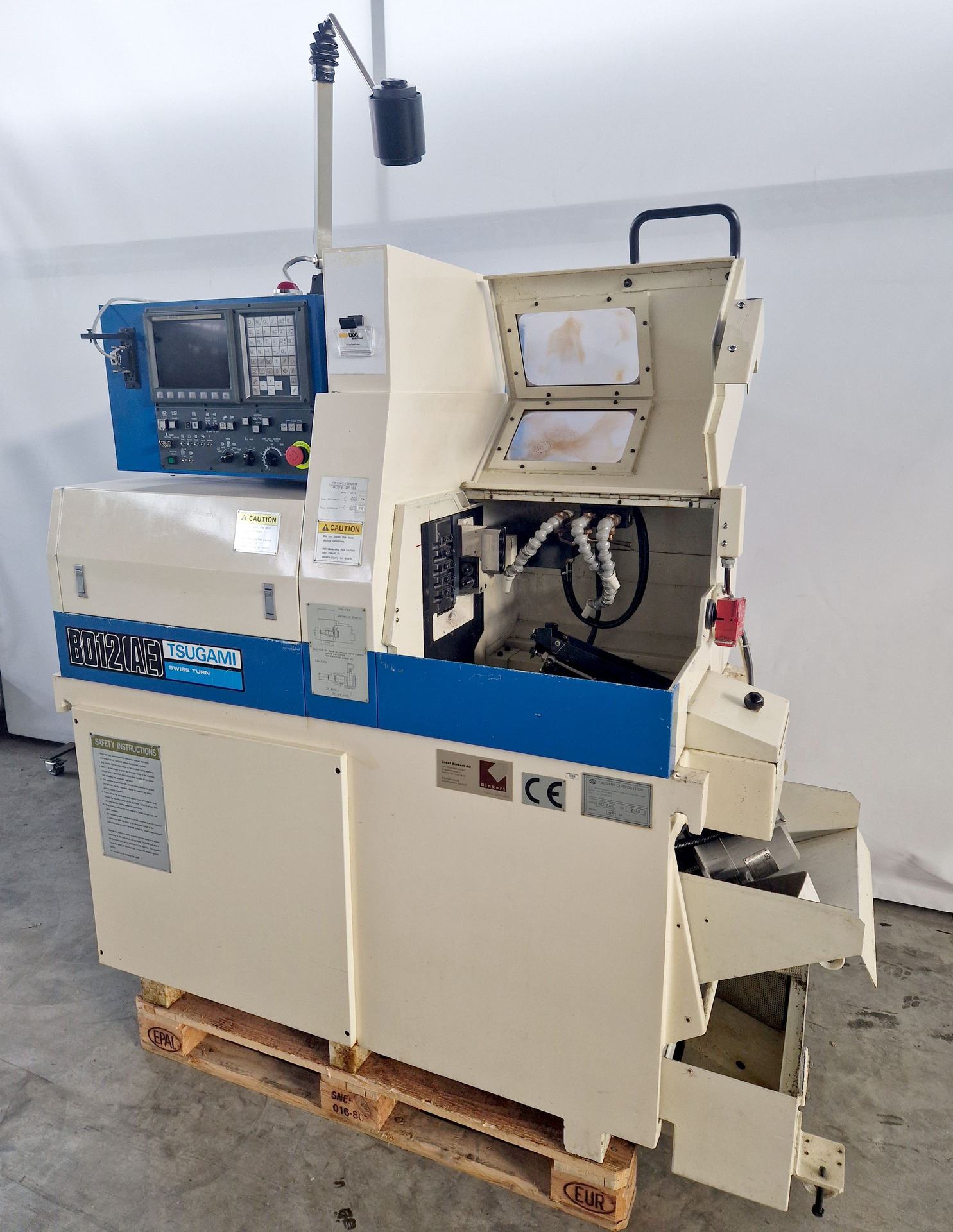

TSUGAMI-MORI B012 AE est une Tour CNC poupée mobile de haute précision offrant grande exactitude et fiabilité. Capacités: Ø usinage max 12 mm, longueur de tournage 140 mm, passage barre 3–12 mm, perçage Ø max 7 mm, filetage max 6 M. Caractéristiques: 3 axes, 1 broche, vitesses 200–12 000 t/min (var.), 10 stations, outils de tournage 5, perçage 3, transversal 2, avances rapides 18 m/min, moteur broche 1,5/2,2 kW, alimentation 3x200 V 50 Hz, air 5 bar, puissance 7 kVA, poids ≈1400 kg, dimensions 1700×900×1660 mm. Accessoires: collecteur de pièces, lampe, dispositif d'arrosage. Permet tolérances serrées; secteurs: automobile, horlogerie, machine-outil, aérospatial, médical
| Nombre d'axes total | 3 |
| Nombre de broches | 1 |
| Diamètre d'usinage max. | 12 mm |
| Longueur de tournage maximale | 140 mm |
| Diamètre de perçage max. | 7 mm |
| Diamètre du filetage maxi. | 6 M |
| Passage de barre, diamètre max. | 3 - 12 mm |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 200 t/min |
| à | 12000 t/min |

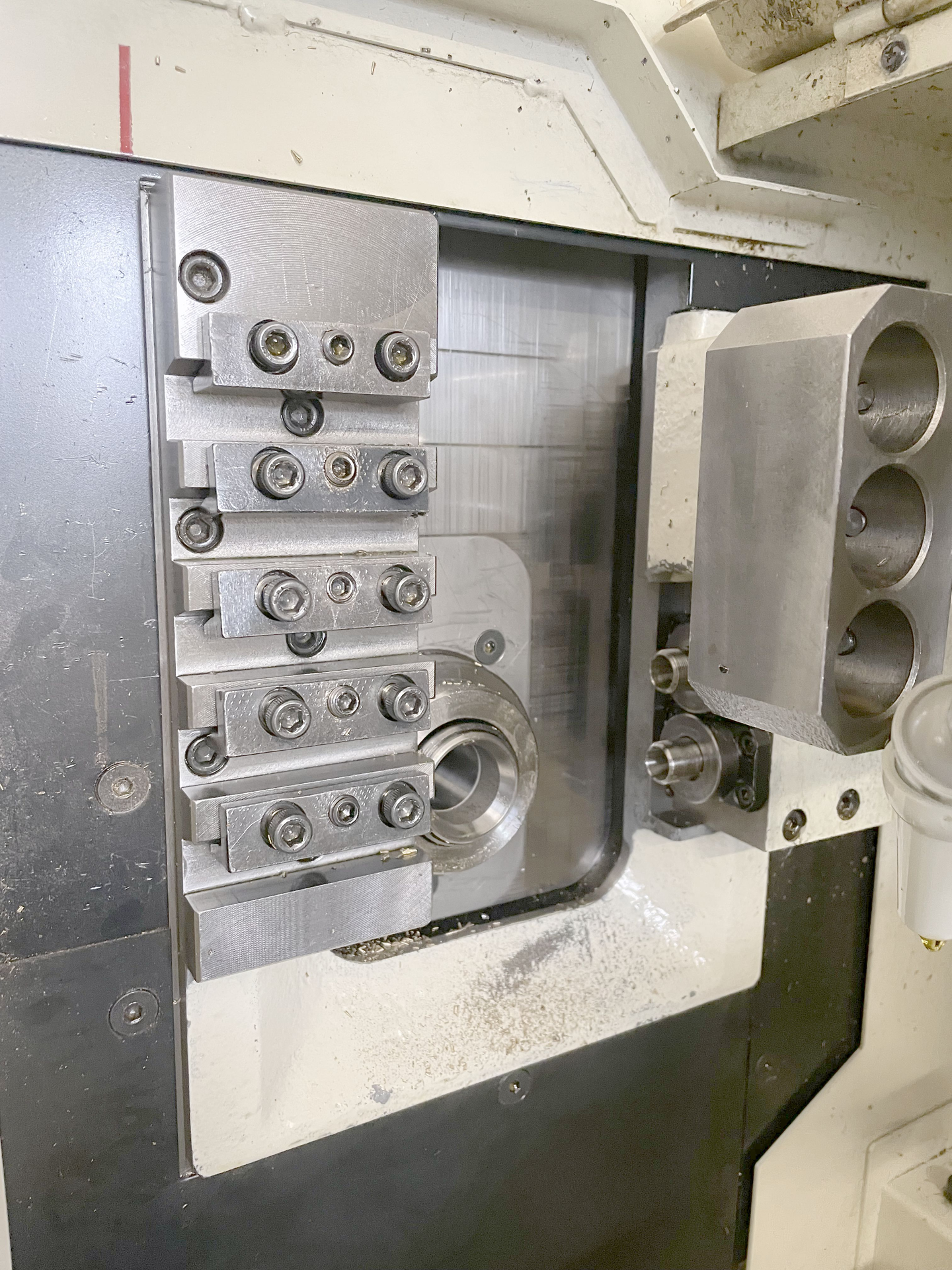

| Porte-outils: | |
| Nombre de stations | 10 |
| Outils de tournage | 5 pce |
| Outils de perçage | 3 pce |
| Outils d'usinage transversal | 2 pce |
| Avances rapide: | 18 m/min |
| Branchement 50 Hz 3x | 200 Volt |
| Moteur de la broche | 1.5 / 2.2 kW |
| Branchement à l'air comprimé | 5 bar |
| Puissance totale installée | 7 kVA |
| Poids de la machine env. | 1400 kg |
| Encombrement machine: | |
| Longueur | 1700 mm |
| Largeur | 900 mm |
| Hauteur | 1660 mm |
| Accessoires divers: | |

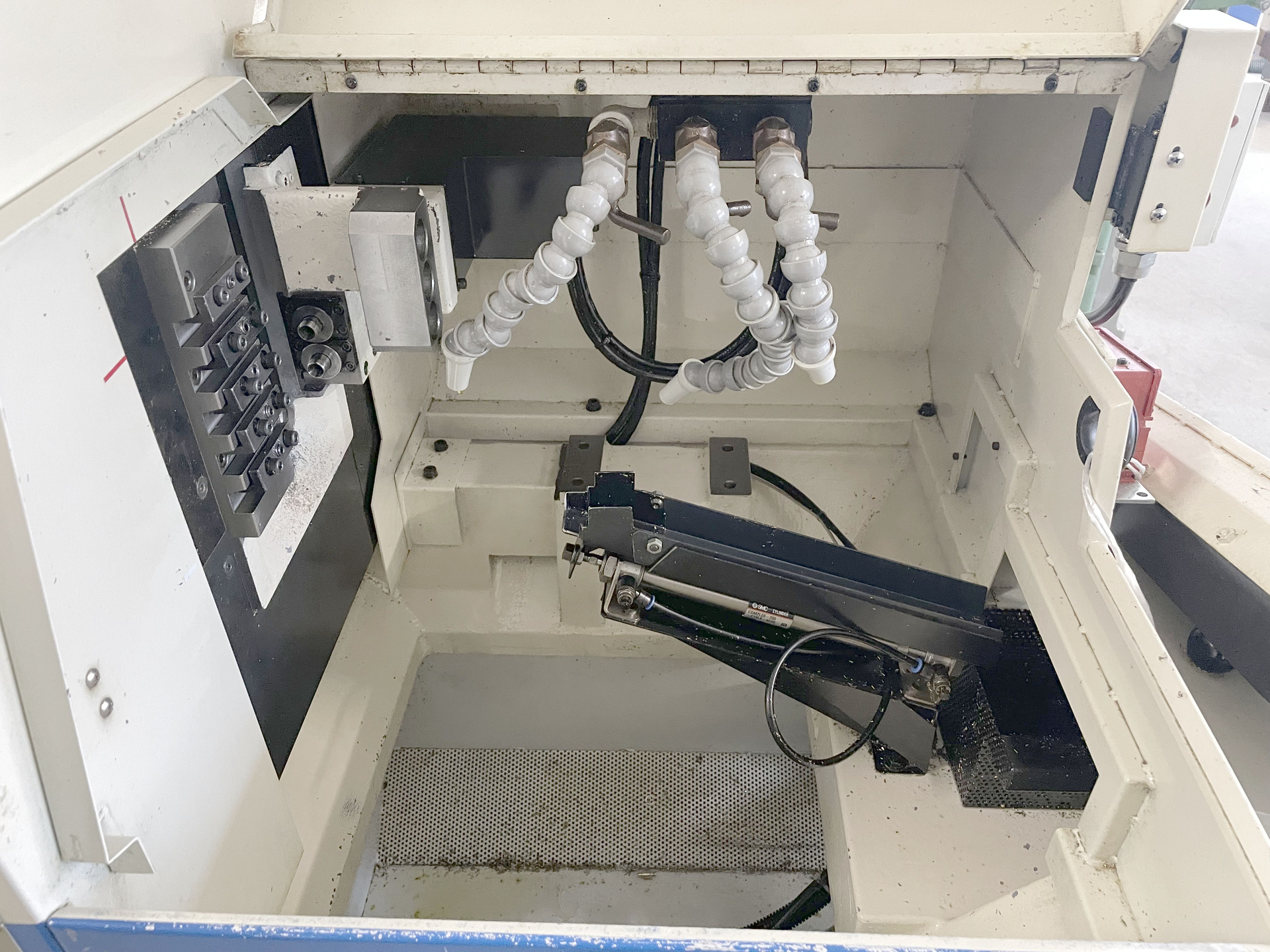

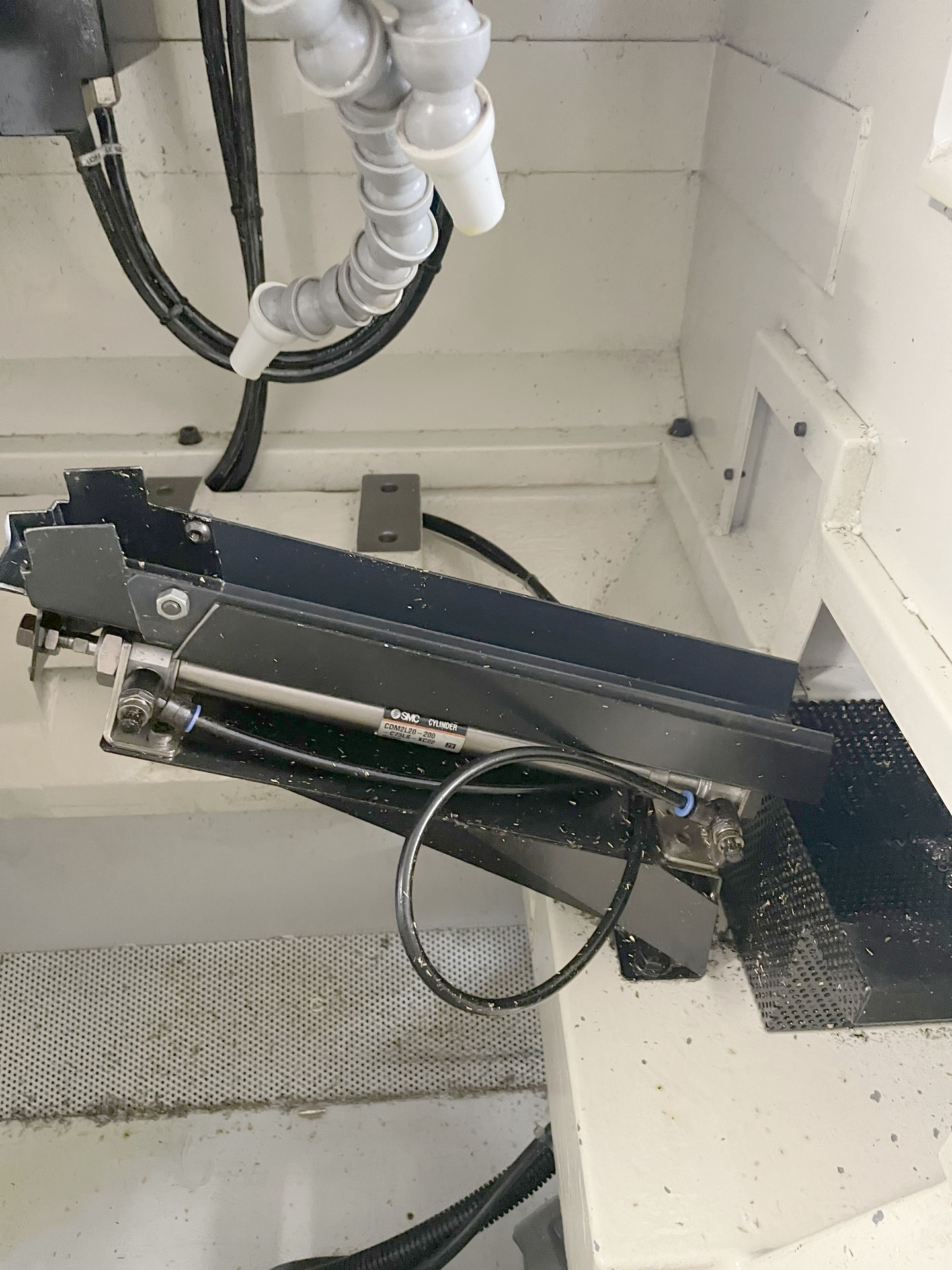

| Collecteur de pièces | |
| Lampe | |
| Dispositif d'arrosage |
