BOEHRINGER / VDF DUS 560
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
BOEHRINGER / VDF DUS 560 est un Tour CNC, conçu pour précision, grande exactitude et fiabilité. Capacités: hauteur de pointes 280 mm, distance entre pointes 1500 mm, Ø banc 570 mm, longueur max 1500 mm, alésage broche 62 mm. Caractéristiques: 2 vitesses 3–2500 t/min, puissance 19/15 kW, couple 1800/1400 Nm, course 190 mm, avances 0,01–50 mm/t, rapides X/Z 5/10 m/min, 3x400V, 35 kVA, poids 5200 kg. Accessoires: mandrins Ø300/500/560 mm, MULTIFIX, évacuation copeaux, contre‑pointe, jeux de mors et porte‑outils. Assure tolérances serrées; secteurs: automobile, aéronautique, médical, machine‑outil et horlogerie.
| Hauteur de pointes | 280 mm |
| Distance entre pointes | 1500 mm |
| Diamètre admis au-dessus du chariot | 365 mm |
| Diamètre admis au-dessus du banc | 570 mm |
| Tête de broche | DIN 55 027 |
| Alésage de la broche | 62 mm |
| Diamètre de broches | 100 mm |
| Longueur de tournage maximale | 1500 mm |
| Pas du filet: | |
| de | mm |
| à | 400 mm |
| Broche principale: | |
| Vitesses de broche: | |
| nombre (étages) | 2 |
| de | 3 t/min |
| à | 2500 t/min |
| Puissance de la broche | 19 / 15 kW |
| Couple maximum | 1800 / 1400 Nm |
| Cône de la contre-poupée: | |
| Cône morse | 5 CM |
| Course de la broche | 190 mm |
| Diamètre de la broche | 80 mm |
| Avances: | |
| longitudinale de | 0.01 mm/t |
| à | 50 mm/t |
| transversale de | mm/t |
| à | 50 mm/t |
| Rapid traverse X | 5 m/min |
| Rapid traverse Z | 10 m/min |
| Branchement 50 Hz 3x | 400 Volt |
| Niveau sonore | 80 dB (A) |
| Puissance totale installée | 35 kVA |
| Poids de la machine env. | 5200 kg |
| Encombrement machine: | |
| Longueur | 3500 mm |
| Largeur | 1800 mm |
| Hauteur | 1800 mm |
| Encombrement buffet électrique: | |
| Longueur | 1200 mm |
| Largeur | 400 mm |
| Hauteur | 1400 mm |
| Accessoires divers: | |

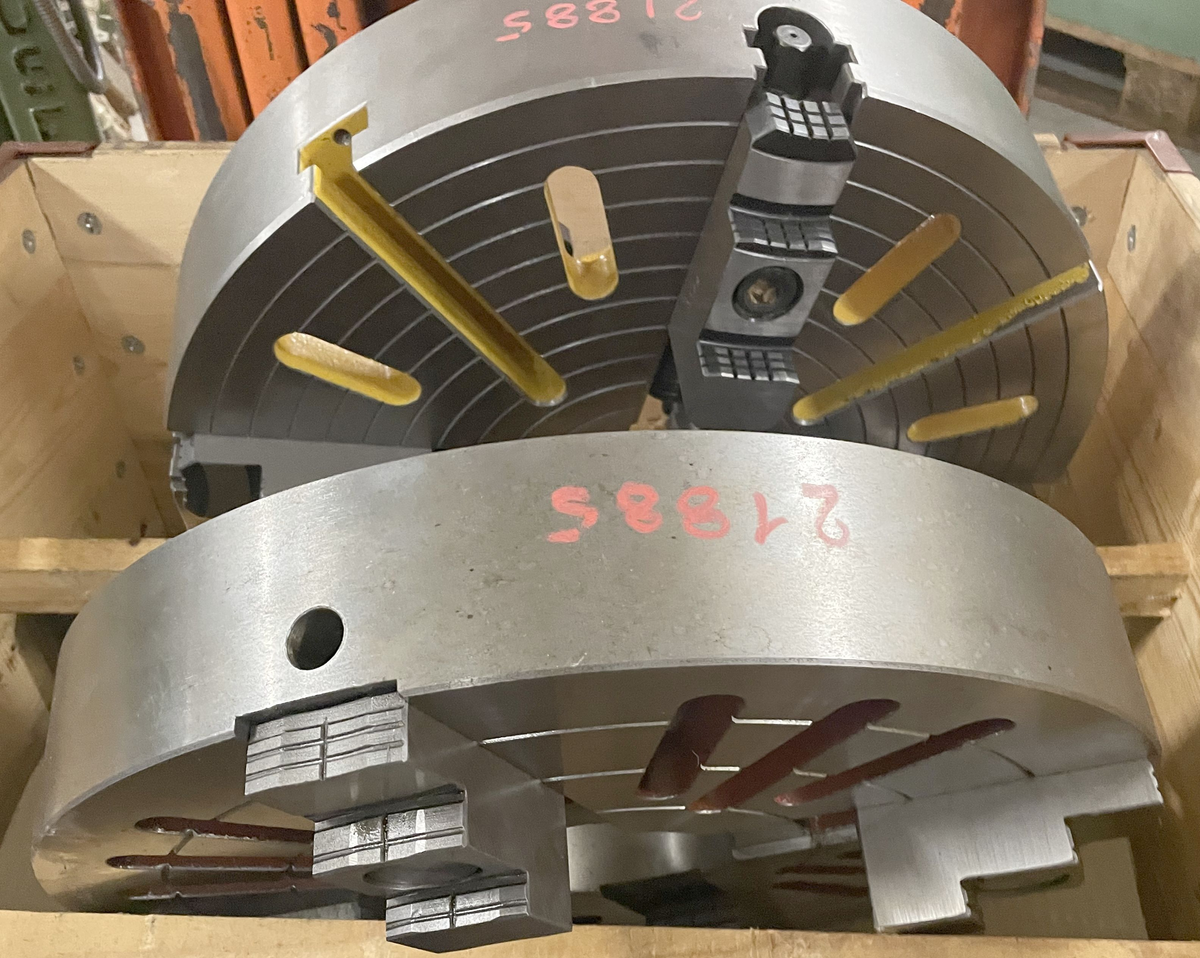

| Mandrin 3-chiens Ø | 300 mm |
| Mandrin 4-chiens Ø | 560 mm |
| Mandrin 4-chiens Ø | 500 mm |
| Jeu de mors doux | |
| Jeu de mors dur | |
| Lampe | |
| Contre-poupée | |
| Jeu de pointes | |
| Pointe tournante | |
| Evacuateur de copeaux | |
| Outil de changement rapide | MULTIFIX |
| Jeu de burins | |
| Jeu de supports outils | |
| Jeu de douilles de réduction |
