ANGELINI Clipper
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
ANGELINI Clipper est un Tour CNC pour usinages de précision, haute exactitude et grande fiabilité. Capacités: 3 axes, 1 broche, 1 revolver; distance pointes 375 mm; Ø tournage max 250 mm; Ø au‑dessus du lit 480 mm, sur chariot 380 mm; cône broche ASA 12-5, alésage 42 mm; revolver 8 positions. Caract.: 0–4500 t/min (variateur), moteur 7,5 kW, avances rapides 24 m/min, poids ≈3000 kg, L1800×l1450×H1800 mm. Accessoires: mandrin 3‑chiens Ø165 mm, mors durs, dispositif pinces, contre‑poupée, collecteur pièces, évacuateur copeaux, pédale, porte‑outils (radial 1, axial 4, fixe 4), lampe statut. Assure tolérances serrées; secteurs: automobile, horlogerie, machine‑outils, aéronautique et médical.
| Nombre d'axes total | 3 |
| Nombre de broches | 1 |
| Nombre de revolvers | 1 |
| Distance entre pointes | 375 mm |
| Diamètre de rotation au-dessus du lit | 480 mm |
| Diamètre de rotation au-dessus du chariot | 380 mm |
| Diamètre de tournage max. | 250 mm |
| Cône de la broche | ASA 12-5 |
| Alésage de la broche | 42 mm |
| Revolver: | |
| Nombre de positions | 8 |
| Outils tournants revolver | |
| Broche principale: | |
| Axe 'C' | |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 0 t/min |
| à | 4500 t/min |
| Avances rapide: | 24 m/min |
| Moteur de la broche | 7.5 kW |
| Poids de la machine env. | 3000 kg |
| Encombrement machine: | |
| Longueur | 1800 mm |
| Largeur | 1450 mm |
| Hauteur | 1800 mm |
| Accessoires divers: | |

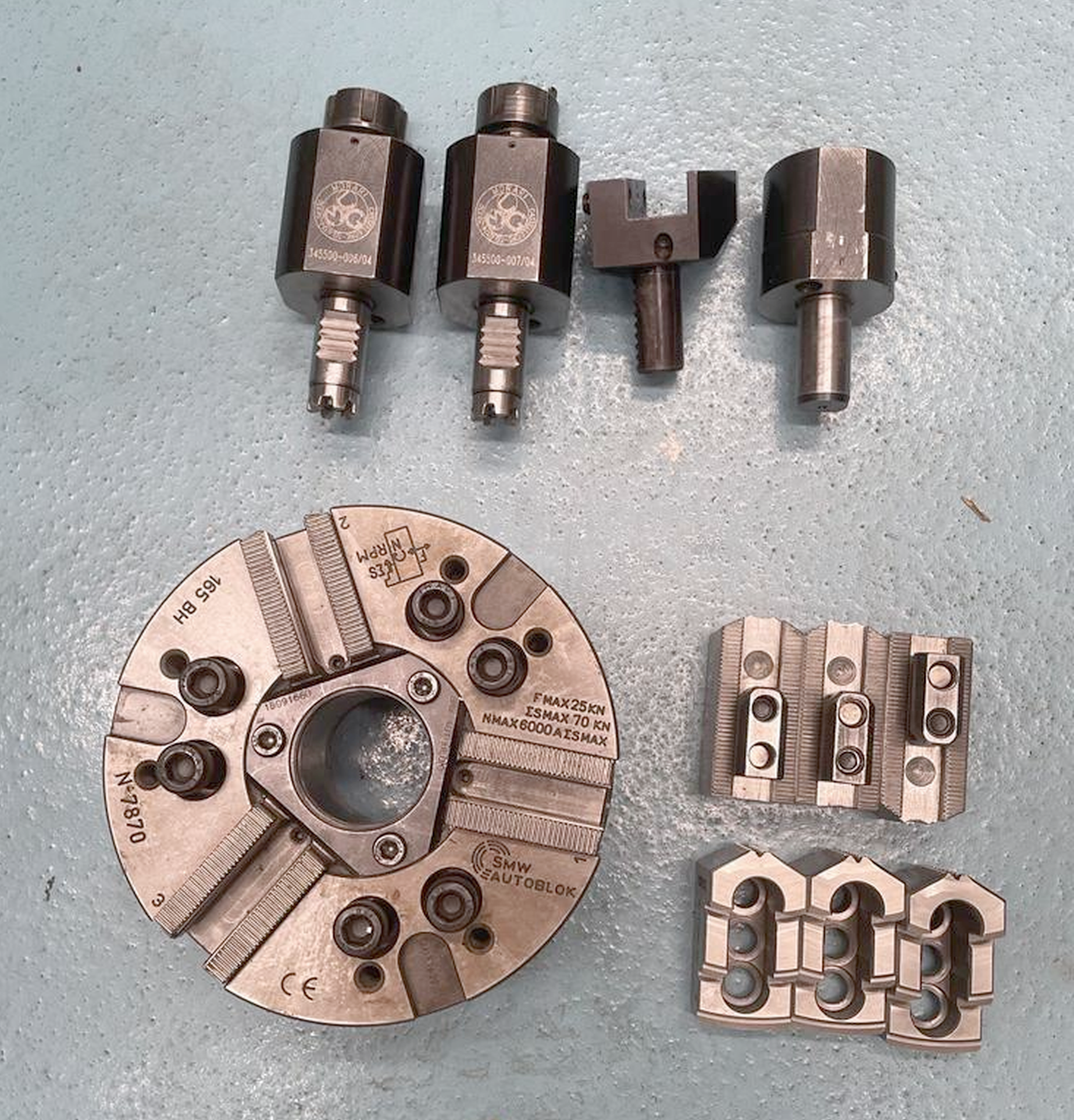

| Mandrin 3-chiens Ø | 165 mm |
| Jeu de mors dur | |
| Dispositif pour pinces | |
| Contre-poupée | |
| Collecteur de pièces | |
| Evacuateur de copeaux | |
| Commande à pédale | |
| Porte-outils radial (nbr.) | 1 |
| Porte-outils axials (nbr.) | 4 |
| Porte-outils fixe (nbr.) | 4 |
| Lampe de statut |
