MAHO MH 500 W
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!
MAHO MH 500 W est une fraiseuse universelle pour usinages de précision, avec grande exactitude et fiabilité. Table 800×360 mm (5 rainures en T 14 mm, écart 65 mm); courses X500/Y300/Z400 mm; charge 250 kg; table tournante Ø250 mm. Broche ISO40, variateur 63–4000 t/min; avances 1–3000 mm/min (X/Y/Z); rapide 5 m/min; 3×380 V 50 Hz; 5 CV; poids ~1700 kg; dimensions 1700×1300×1800 mm. Accessoires: table tournante, tête perçage/fraisage, lampe. Permet tolérances serrées; secteurs: automobile, horlogerie, construction de machines, aérospatial, médical.
| Nombre d'axes total | 3 |
| Longueur de la table | 800 mm |
| Largeur de la table | 360 mm |
| Nombre rainures en T | 5 |
| Largeur rainures en T | 14 mm |
| Distance entre les rainures en T | 65 mm |
| Course longitudinale (axe-X) | 500 mm |
| Course transversale (axe-y) | 300 mm |
| Course verticale (axe-Z) | 400 mm |
| Charge admise sur la table max. | 250 kg |
| Vitesses de broche: | |
| Variateur (réglage progressif) | |
| de | 63 t/min |
| à | 4000 t/min |
| Cône de la broche | 40 ISO |
| Avances: variateur | |
| longitudinale de | 1 mm/min |
| à | 3000 mm/min |
| transversale de | 1 mm/min |
| à | 3000 mm/min |
| Verticale de | 1 mm/min |
| à | 3000 mm/min |
| Avances rapide: | 5 m/min |
| Branchement 50 Hz 3x | 380 Volt |
| Puissance du moteur | 5 CV |
| Poids de la machine env. | 1700 kg |
| Encombrement machine: | |
| Longueur | 1700 mm |
| Largeur | 1300 mm |
| Hauteur | 1800 mm |

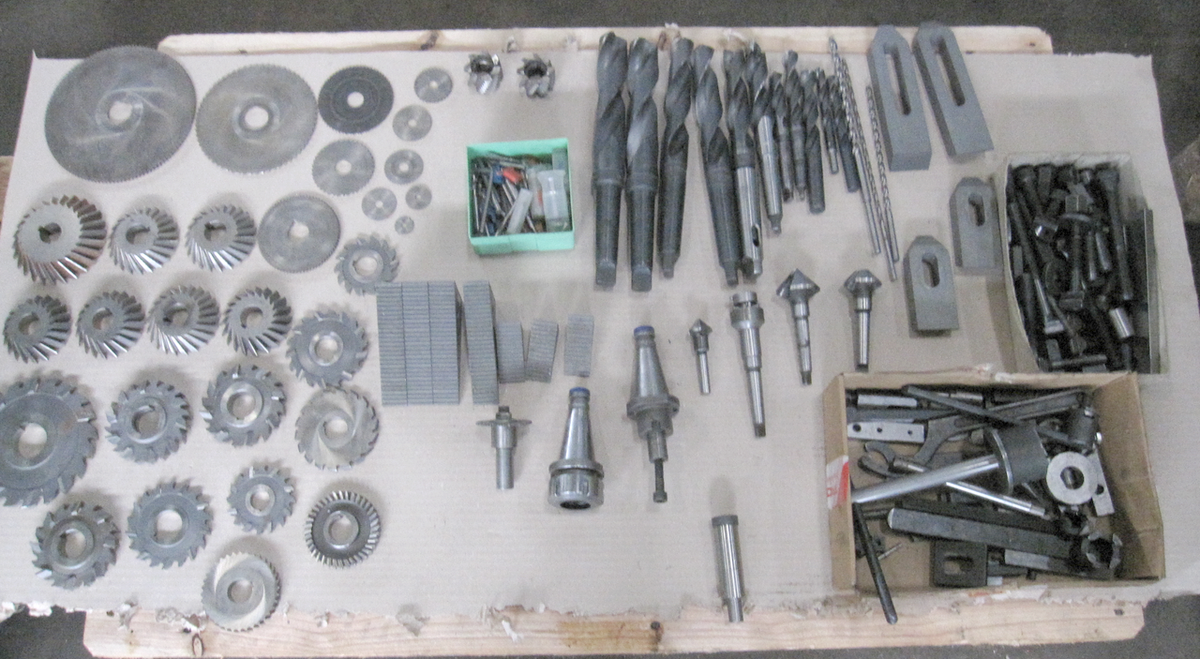

| Accessoires divers: | |
| Table tournante: diamètre | 250 mm |
| Tête de perçage/fraisage | |
| Lampe |
