MÄGERLE FPA 12 S41
Télécharger la fiche technique (PDF)
Besoin d'aide? Contactez-nous sur WhatsApp!

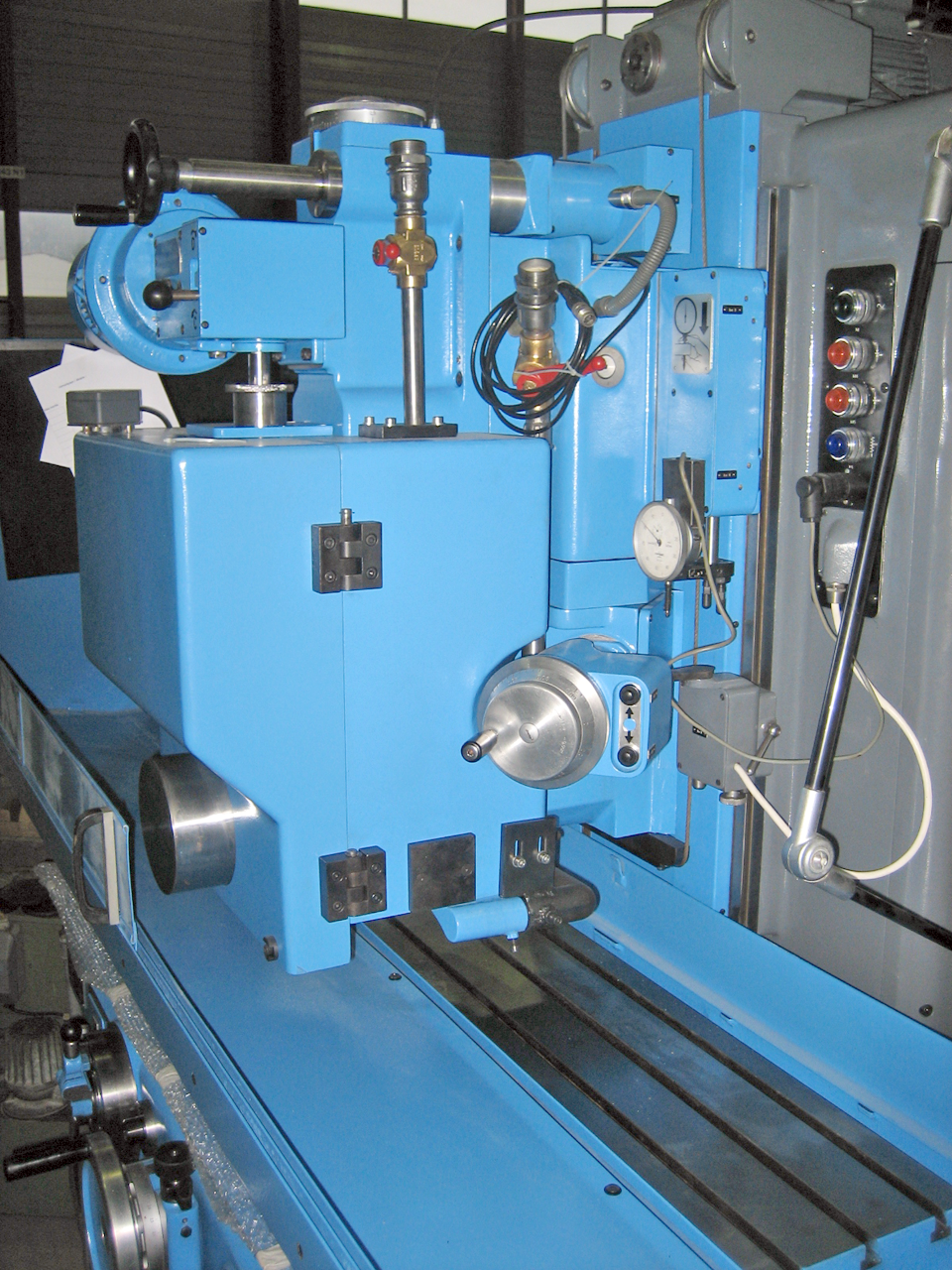

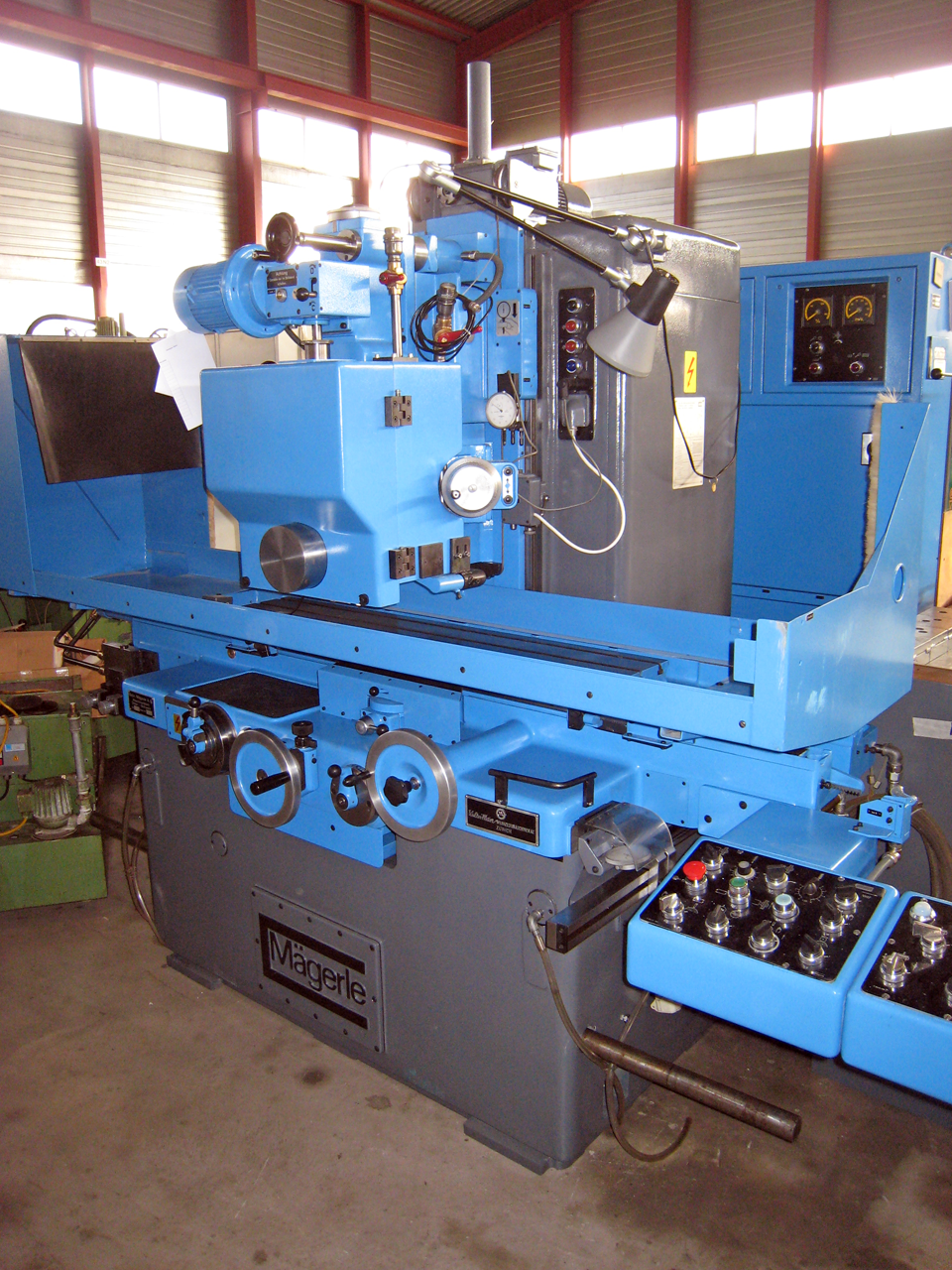

MÄGERLE FPA 12 S41 est une rectifieuse plane de haute précision et fiabilité. Table 1250×240 mm, rectifiage 1200×370 mm; courses X 1330 mm, Y 270 mm; table–broche 130–600 mm. Meule Ø300×50 mm, alésage 127 mm, jusqu'à 2180 tr/min; vitesse table 3–30 m/min; 3x380 V 50 Hz; poids ~4000 kg; encombrement 3700×1750×2450 mm. Accessoires: plateau magnétique 700×200 mm, profilage par mollettes, armoire, jeu de clefs, descente automatique. Permet tolérances serrées pour pièces de précision.
| Longueur de la table | 1250 mm |
| Largeur de la table | 240 mm |
| Nombre rainures en T | 3 |
| Largeur rainures en T | 14H7 mm |
| Distance entre les rainures en T | 80 mm |
| Surface de serrage | mm |
| Longueur | 1250 mm |
| Largeur | 240 mm |
| Longueur de rectifiage | 1200 mm |
| Largeur de rectification | 370 mm |
| Exécution: | |
| à cycle automatique | |
| Distance max. entre | |
| table et nez de broche | 130 - 600 mm |
| Course longitudinale (axe-X) | 1330 mm |
| Course transversale (axe-y) | 270 mm |
| Vitesse de la table: | |
| Variateur (réglage progressif) | |
| de | 3 m/min |
| à | 30 m/min |
| Diamètre de la meule | 300 mm |
| Largeur de la meule | 50 mm |
| Diamètre intérieure | 127 mm |
| Vitesses de la meule: | |
| à | 2180 t/min |
| Branchement 50 Hz 3x | 380 Volt |
| Poids de la machine env. | 4000 kg |
| Encombrement machine: | |
| Longueur | 3700 mm |
| Largeur | 1750 mm |
| Hauteur | 2450 mm |

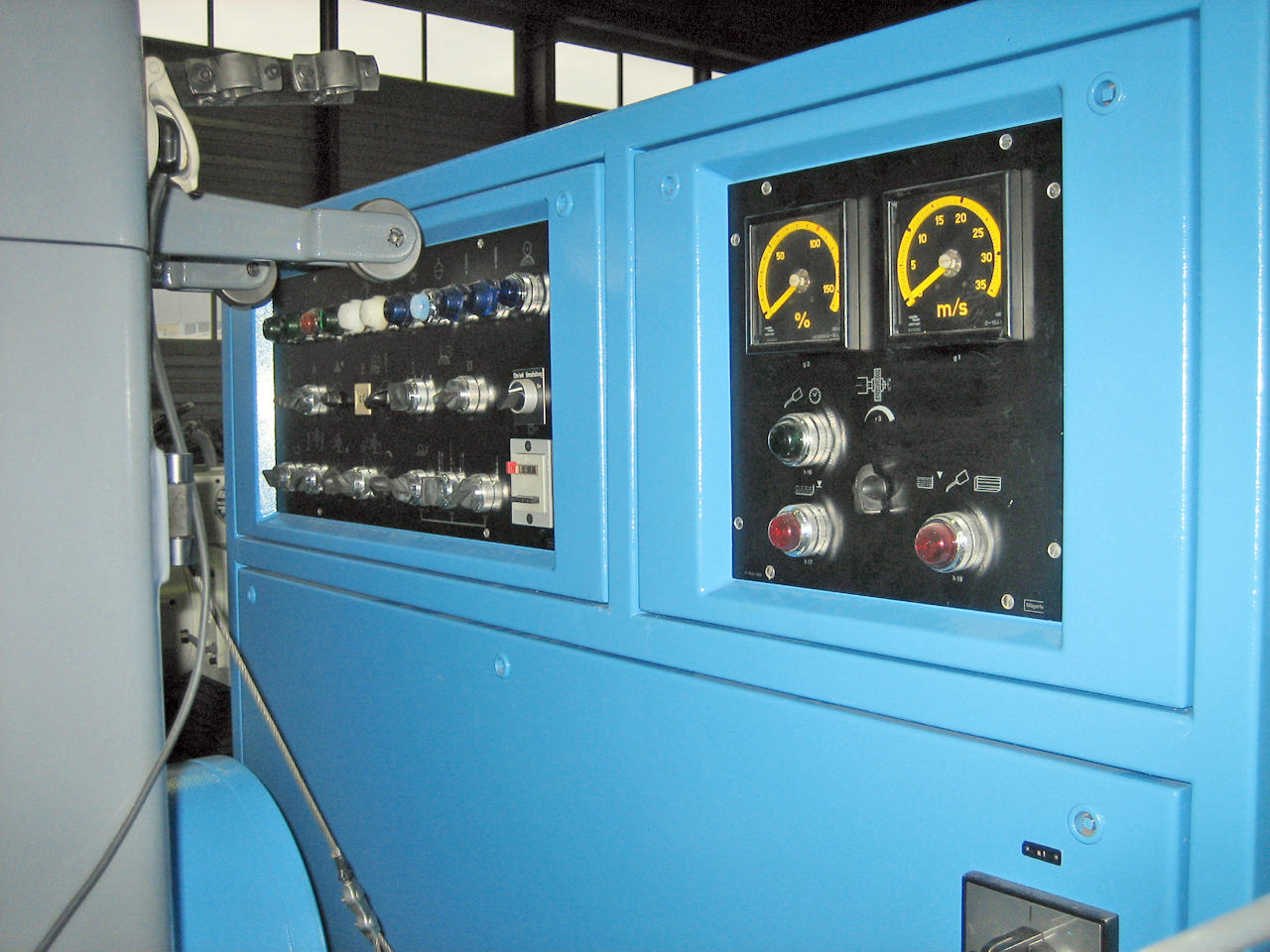

| Encombrement buffet électrique: | |
| Longueur | 1750 mm |
| Largeur | 500 mm |
| Hauteur | 2000 mm |
| Accessoires divers: | |

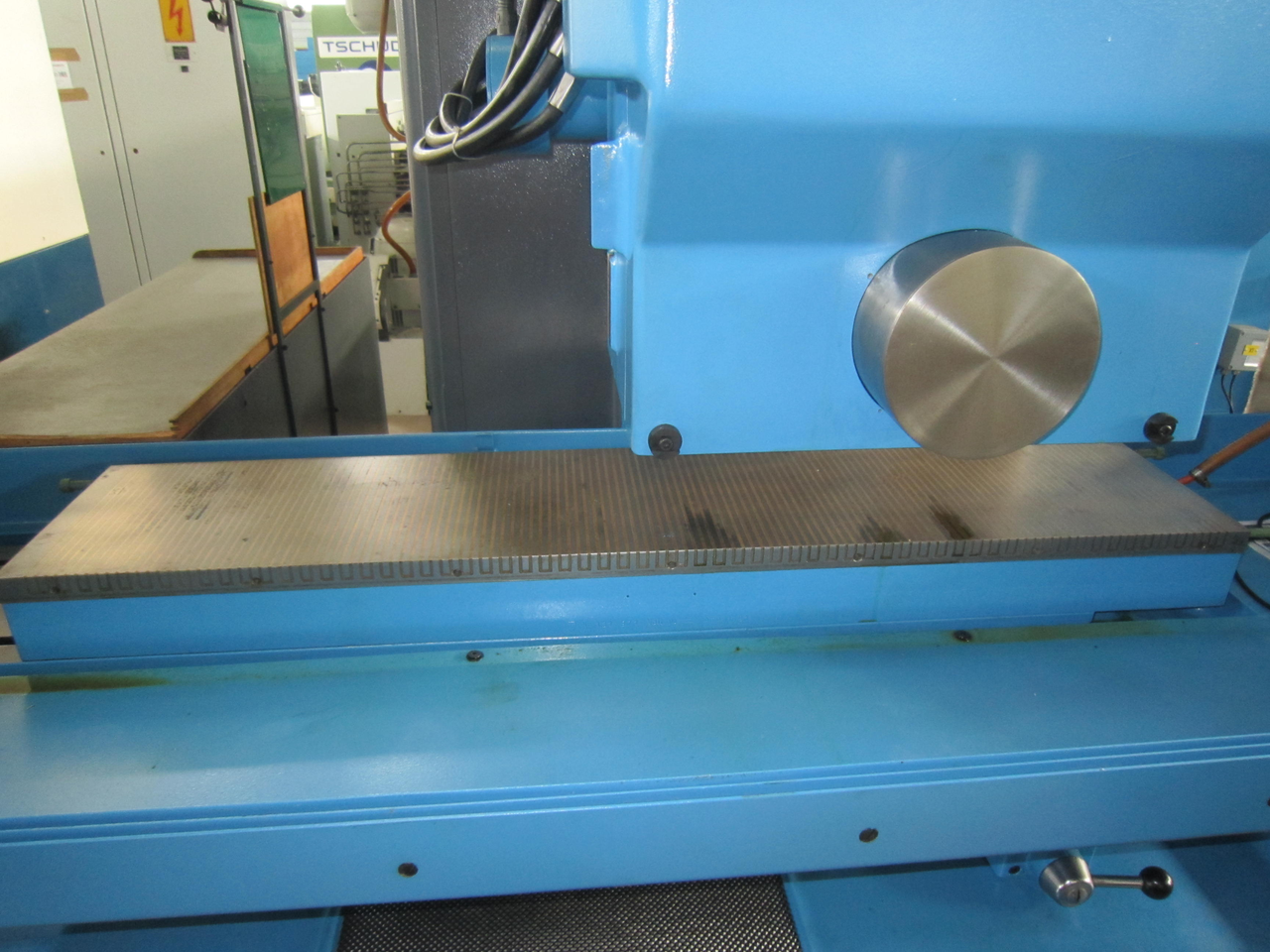

| Plateau magnétique: | |
| Longueur | 700 mm |
| Largeur | 200 mm |

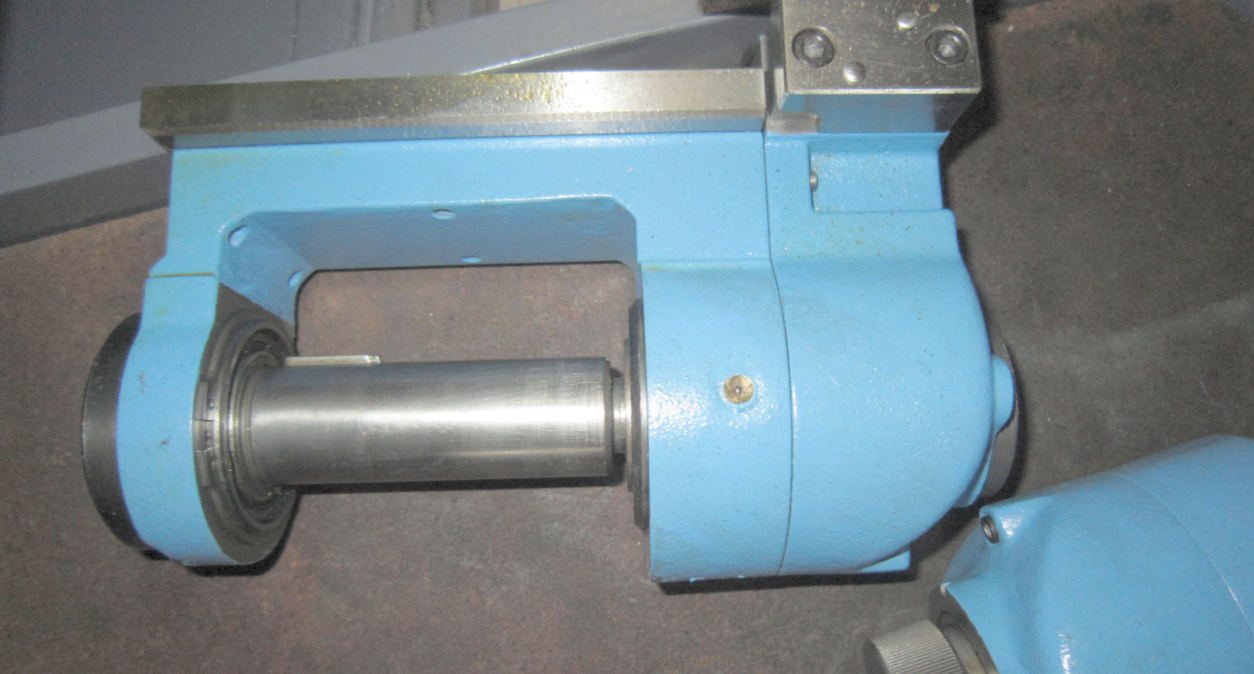

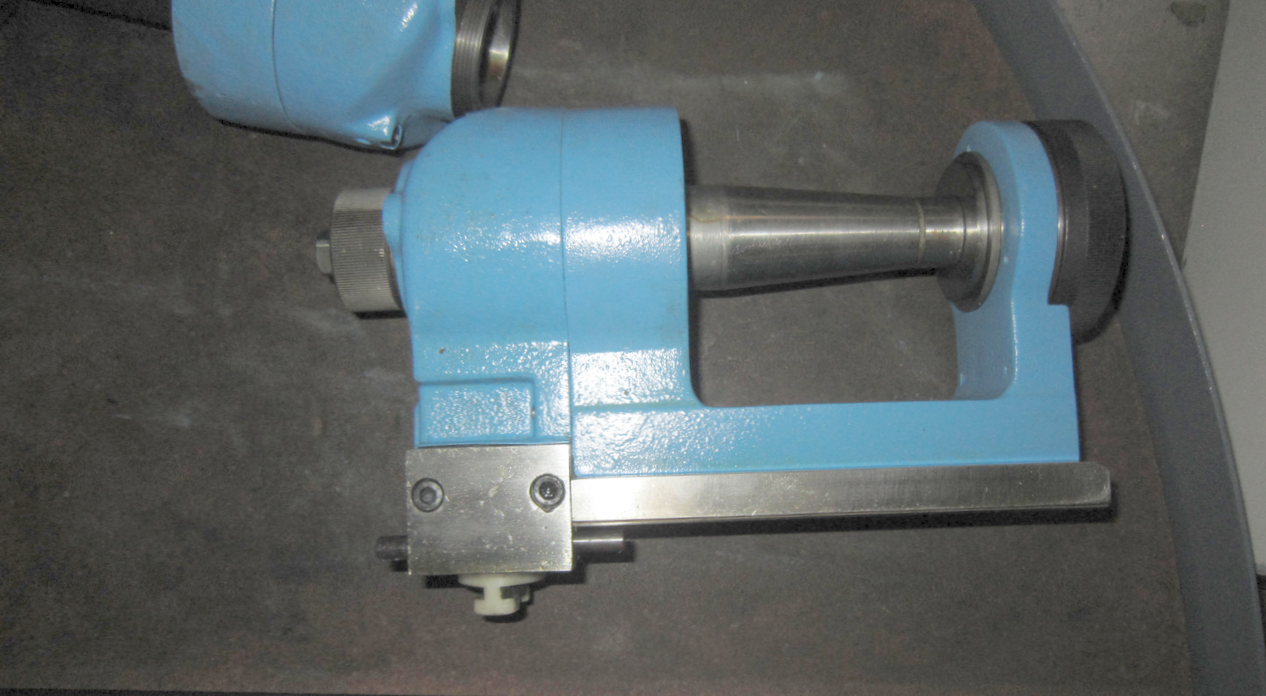

| Dispositif à profiler par mollettes | |
| Armoire d'outillage | |
| Prise de passe automatique | |
| Jeu de clefs de service | |
| Descente automatique |
