HAAS Schleifmaschinen MULTIGRIND CA
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
HAAS Schleifmaschinen MULTIGRIND CA ist eine CNC Werkzeugschleifmaschine mit hoher Präzision, hoher Genauigkeit und Zuverlässigkeit. Sie verfügt über 5 Achsen: X 630 mm, Y 345 mm, Z 430 mm; Schleiflänge 500 mm; Schleifdurchmesser 260 mm; max. Schleifscheibendurchmesser 250 mm; C‑Achse (Spindel) Auflösung 0,001°; Schwenkwinkel -225° bis +70°; Auflösung 0,0001 mm. Anschluss 50 Hz, 3x 400 V; Maschinengewicht ca. 8500 kg; Abmessungen L 2650 x B 2400 x H 3200 mm. Ausgestattet mit Lade‑ und Entlade‑Roboter sowie Feuerlöschanlage. Entwickelt für enge Toleranzen; typische Einsatzbereiche: Automotive, Uhrenindustrie, Werkzeugmaschinen, Luftfahrt, Medizintechnik.
Technische Daten ohne Gewähr
| Anzahl Achsen total | 5 |
| X-Achse | 630 mm |
| Y-Achse | 345 mm |
| Z-Achse | 430 mm |
| Auflösung | 0.0001 mm |
| Schleiflänge | 500 mm |
| Schleifdurchmesser | 260 mm |
| Schleifscheibendurchmesser max. | 250 mm |
| C-Achse (Spindel,Auflösung) | 0.001 ° |
| Drehachse: | |
| Schwenkwinkel (C-Achse) | -225° - +70° ° |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 8500 kg |
| Abmessungen Maschine: | |
| Länge | 2650 mm |
| Breite | 2400 mm |
| Höhe | 3200 mm |
| Diverses Zubehör: | |

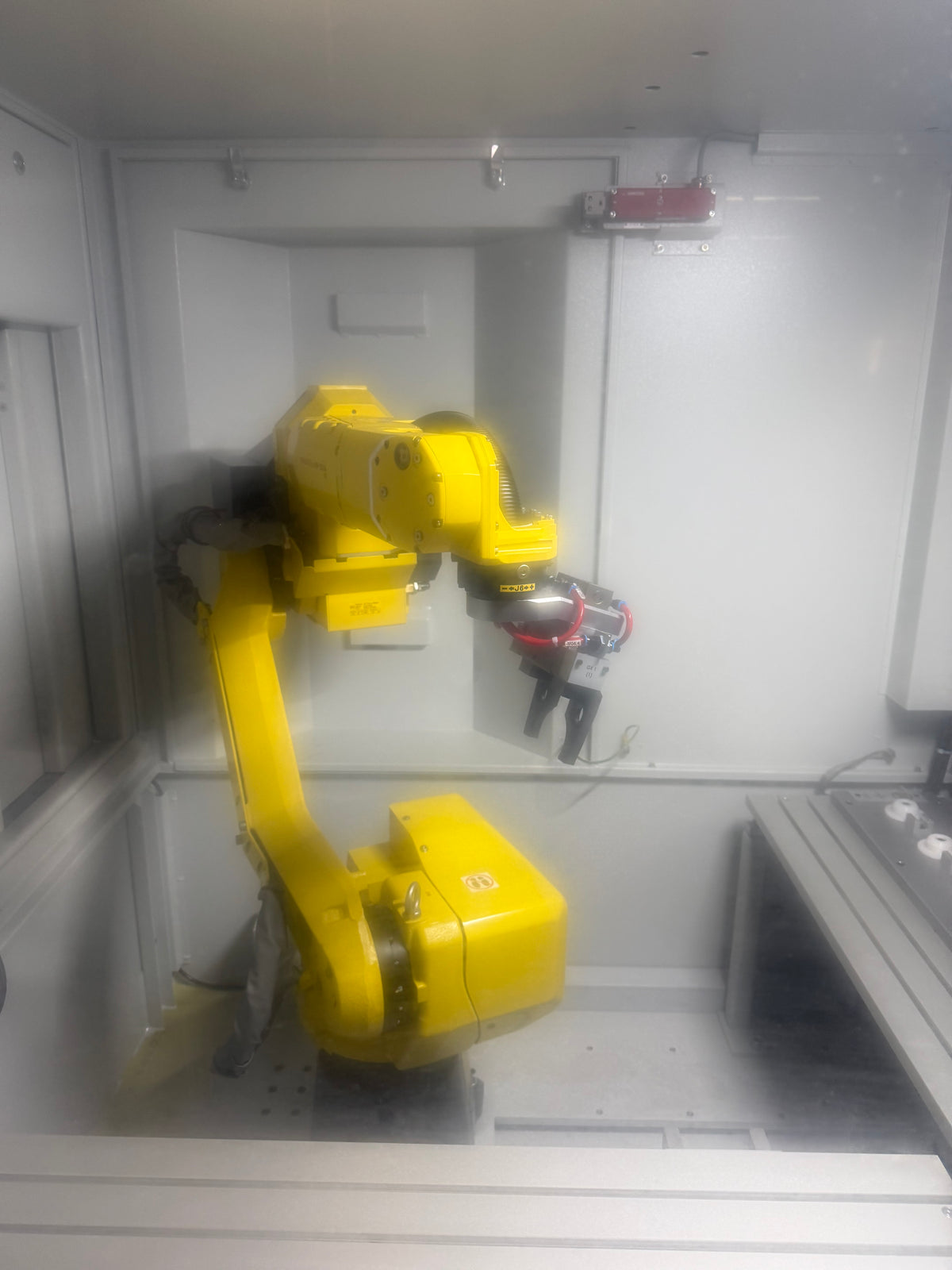

| Lade und Entlade Roboter | |
| Feuerlöschanlage |
