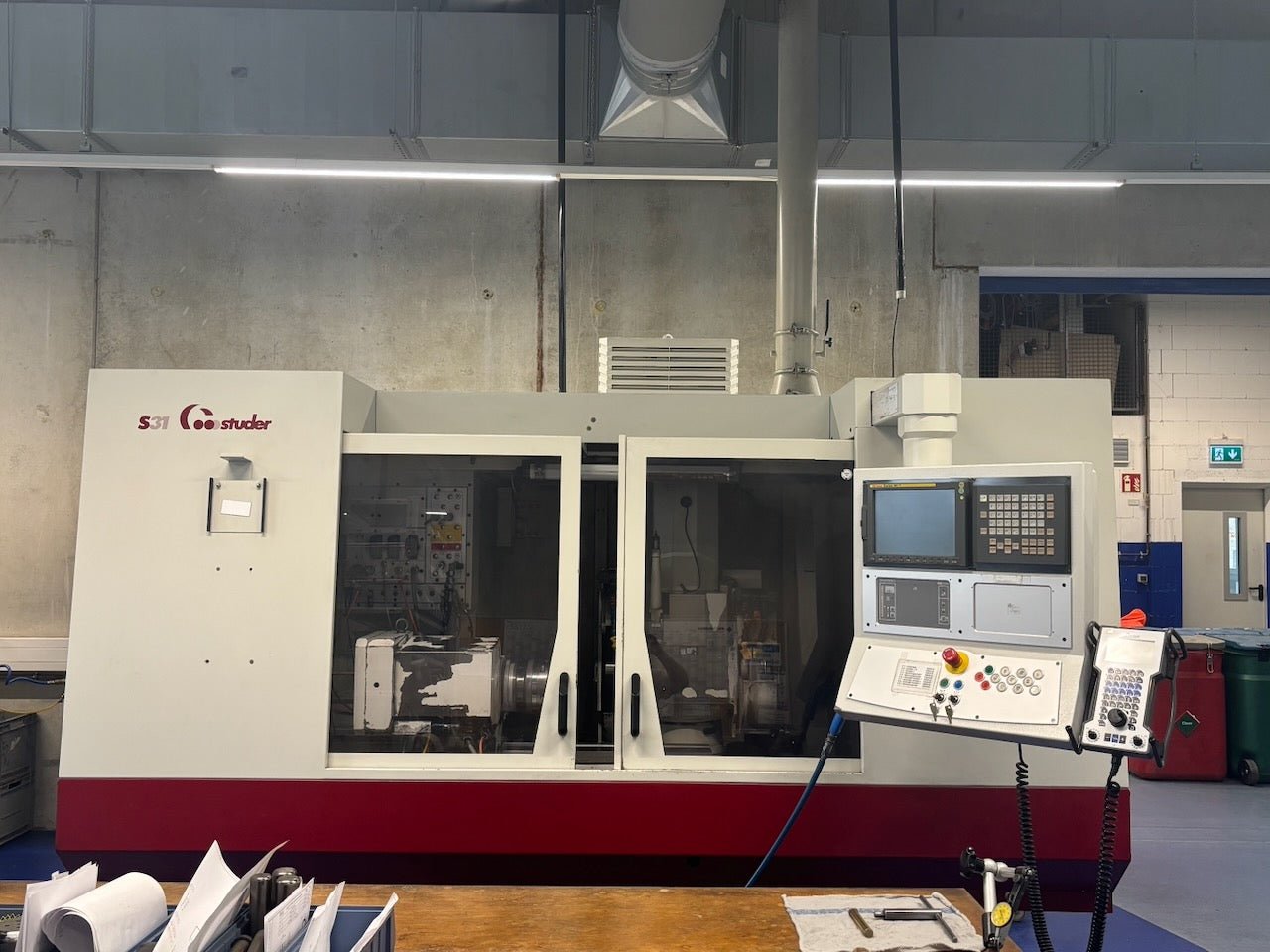

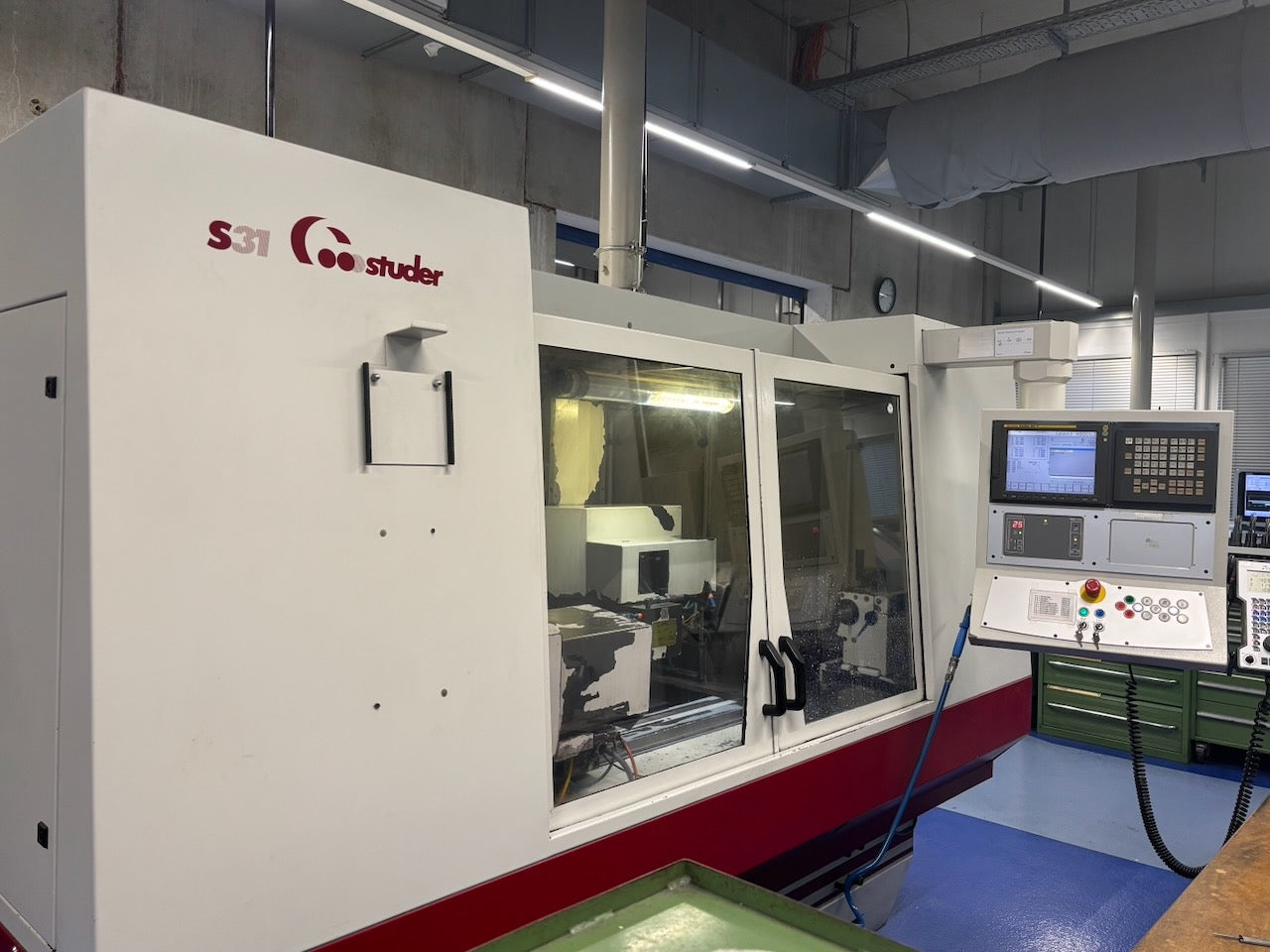

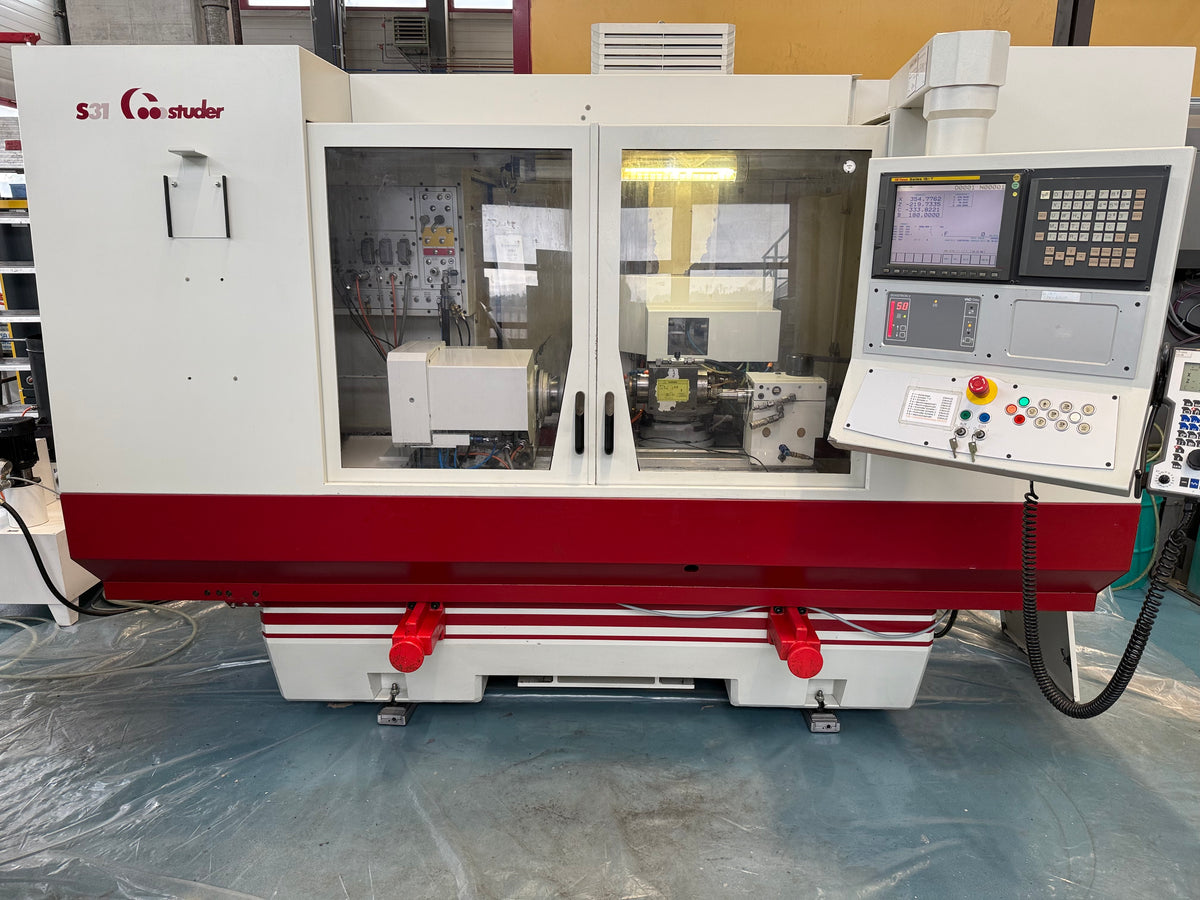

STUDER S 31 CNC ist eine CNC Rundschleifmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Spitzenhöhe 175 mm, Spitzenweite 650 mm, max. Schleifdurchmesser 348 mm; Schleifscheibe links Ø500×63 mm, rechts Ø400×63 mm; Revolver-Schleifspindelstock 2 Spindeln; C-Achse Auflösung 0,0001°. Bewegungen und Spindeln: Längsschlitten Z Hub 800 mm, Querschlitten X Hub 254 mm; Schleifscheiben-Drehzahl 1.400–3.200 min⁻¹; Werkstückspindel 1–1.300 min⁻¹; Spindelbohrung 26 mm; Reitstock Kegel 3 CM, Pinolenweg 35 mm. Technische Daten: Vorschübe Z 0,001–10.000 mm/min, X 0,001–5.000 mm/min; Anschluss 3×400 V 50 Hz; Werkstückspindelmotor 3 kW; Gesamtleistung 23 kVA; Gewicht ≈5.200 kg; Abmessungen 3000×2200×2100 mm. Zubehör: Papierfilteranlage, Kühlmittelfilteranlage, Innenschleifeinrichtung, Beleuchtung, elektronisches Handbedienpult, Schleifscheiben rechts/links; Maschine revidiert 2017. Geeignet für enge Toleranzen in Automotive, Luftfahrt, Medizintechnik, Uhren- und Werkzeugbau.
Technische Daten ohne Gewähr
| Spitzenhöhe | 175 mm |
| Spitzenweite | 650 mm |
| Schleifdurchmesser max. | 348 mm |
| Schleifscheibe links: | |
| Durchmesser | 500 mm |
| Breite | 63 mm |
| Schleifscheibe rechts: | |
| Durchmesser | 400 mm |
| Breite | 63 mm |
| Revolver-Schleifspindelstock Anz. Spindeln | 2 |
| Schleifscheibendrehzahlen: | |
| Stufenlos | |
| von | 1400 t/min |
| bis | 3200 t/min |
| Schleifspindelstock drehbar (B-Achse) | -15 / +195 ° |
| Auflösung | 1° HIRTH |
| Längsschlitten: | Z |
| Max. Weg | 800 mm |
| Auflösung des Massstabes | mm |
| Vorschubgeschwindigkeit von | 0.001 - 10000 mm/min |
| Querschlitten: | X |
| Max. Weg | 254 mm |
| Vorschubgeschwindigkeit von | 0.001 - 5000 mm/min |
| Auflösung des Massstabes | mm |
| Werkstückspindelstock: | |
| Drehzahlen: | |
| Stufenlos | |
| von | 1 t/min |
| bis | 1300 t/min |
| C-Achse | 0.0001° |
| Spindelbohrung | 26 mm |
| Spindelkonus: MK | 4 |
| Reitstock: | |
| Reitstock-Pinolenaufnahme: | 3 CM |
| Reitstock Pinolenweg | 35 mm |
| Anschluss 50 Hz 3x | 400 Volt |
| Werkstückspindelmotor | 3 kW |
| Gesamtleistungsbedarf | 23 kVA |
| Maschinengewicht ca. | 5200 kg |
| Abmessungen Maschine: | |
| Länge | 3000 mm |
| Breite | 2200 mm |
| Höhe | 2100 mm |

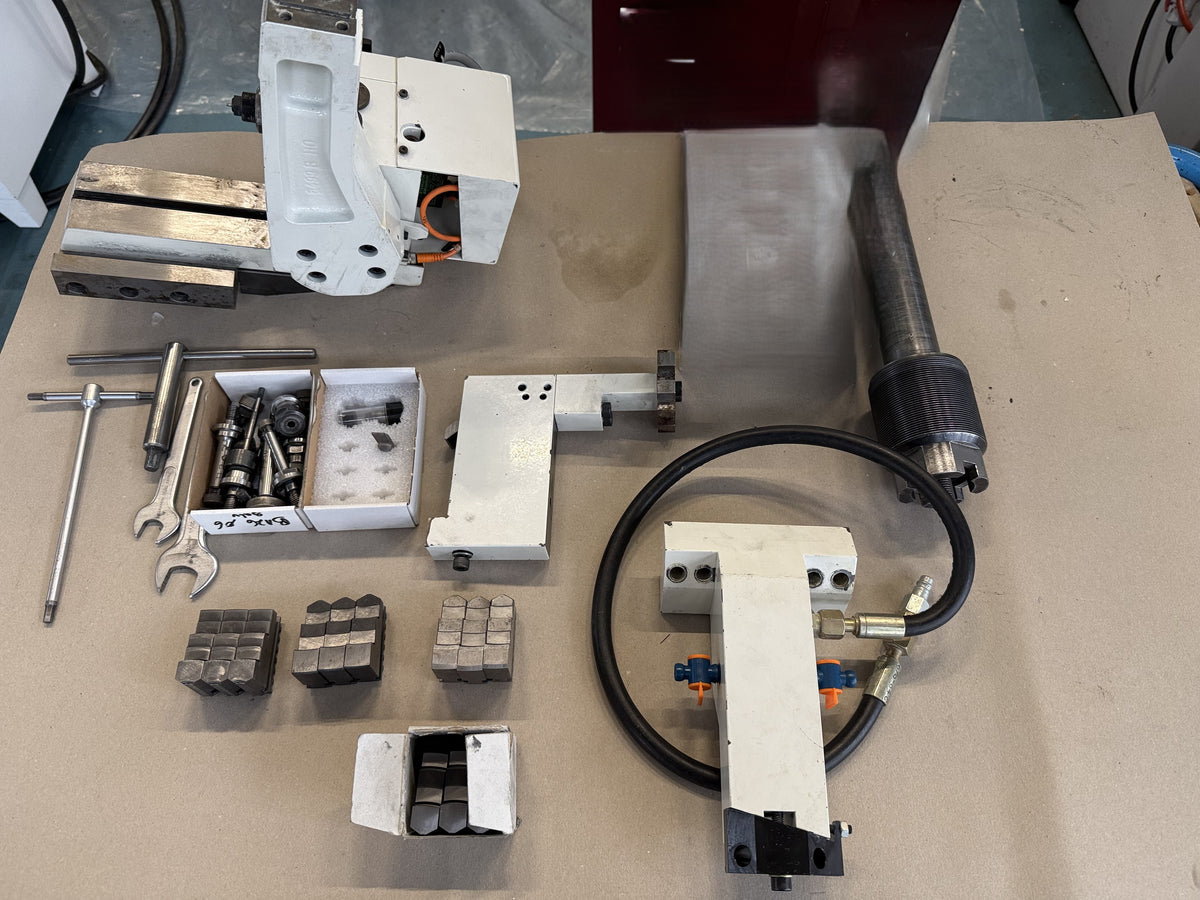

| Diverses Zubehör: | |

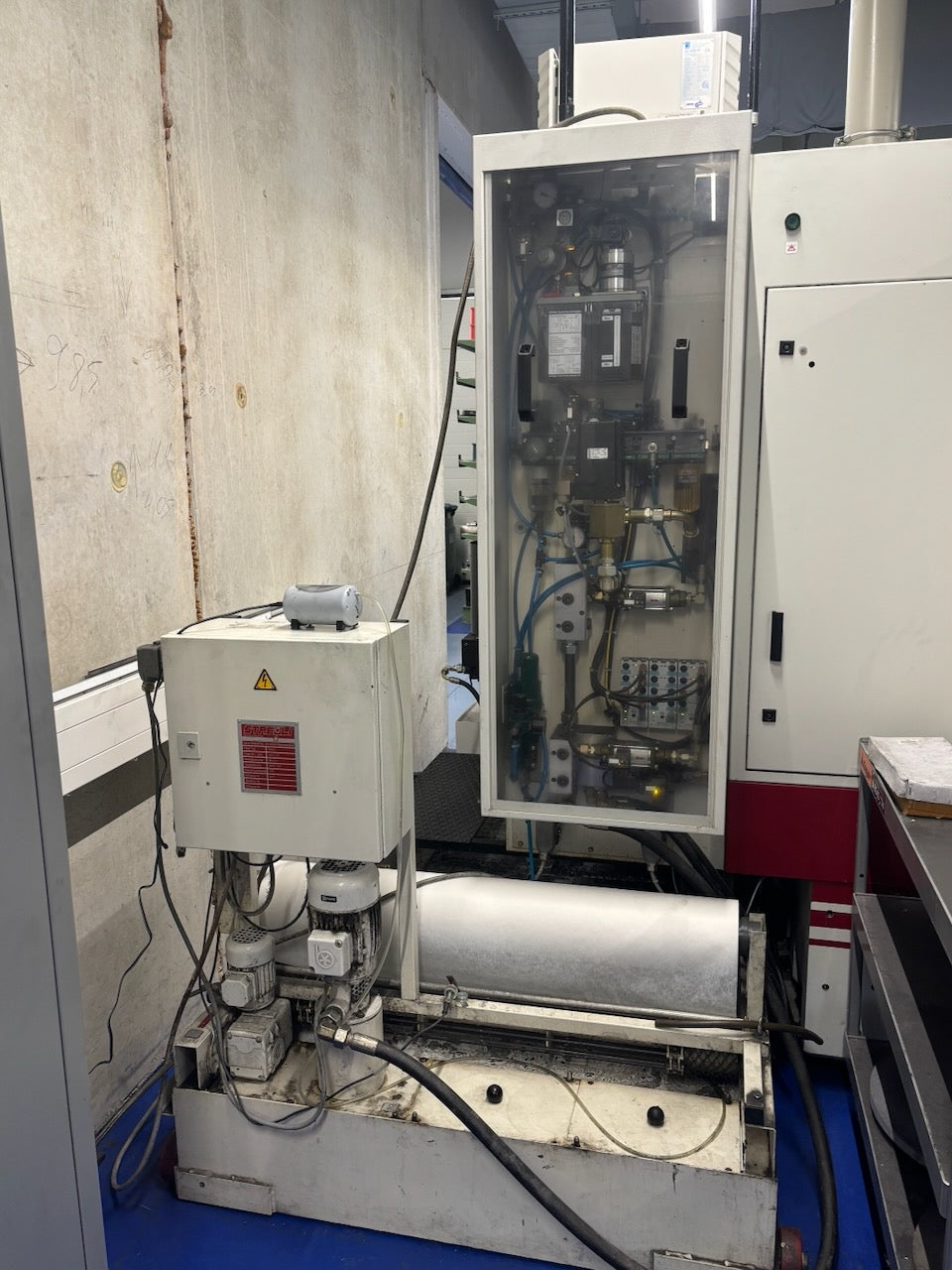

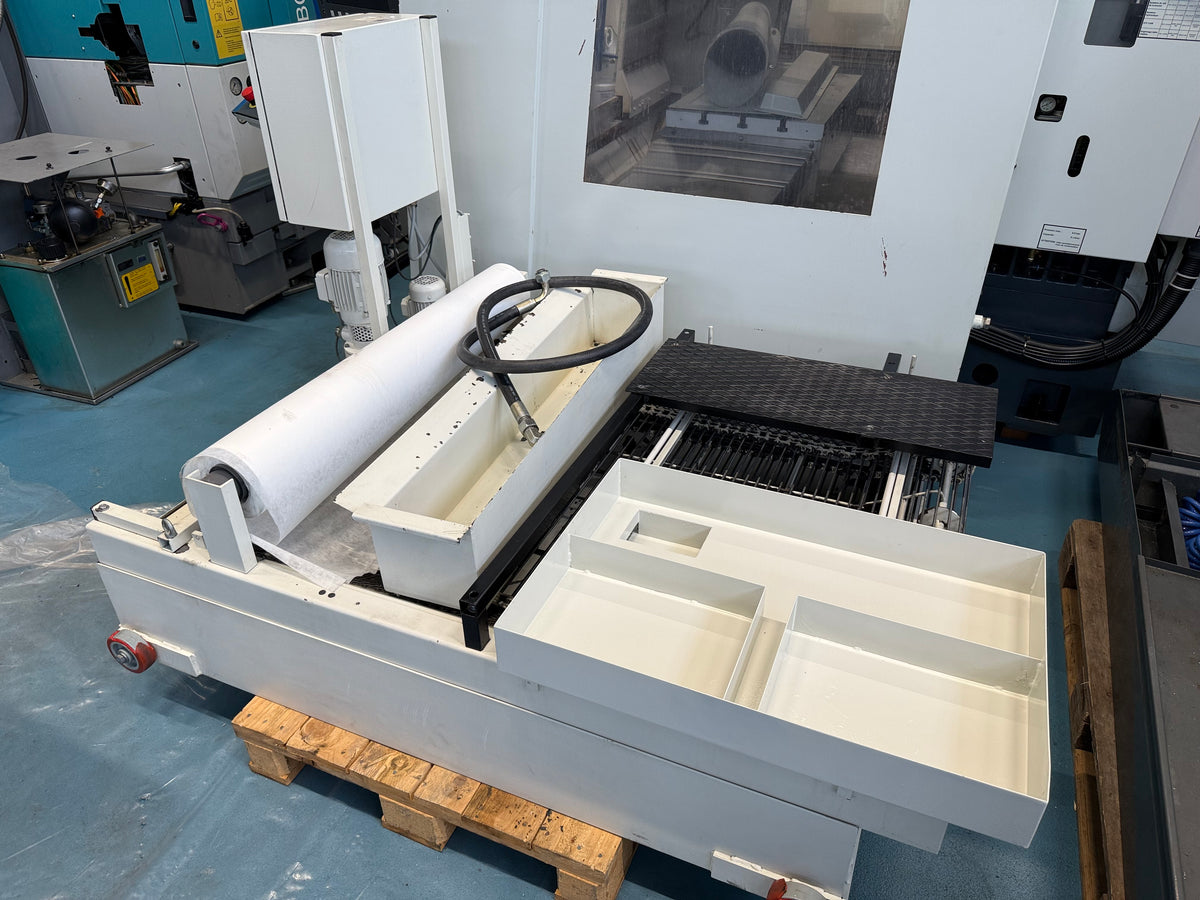

| Papierfilteranlage | |

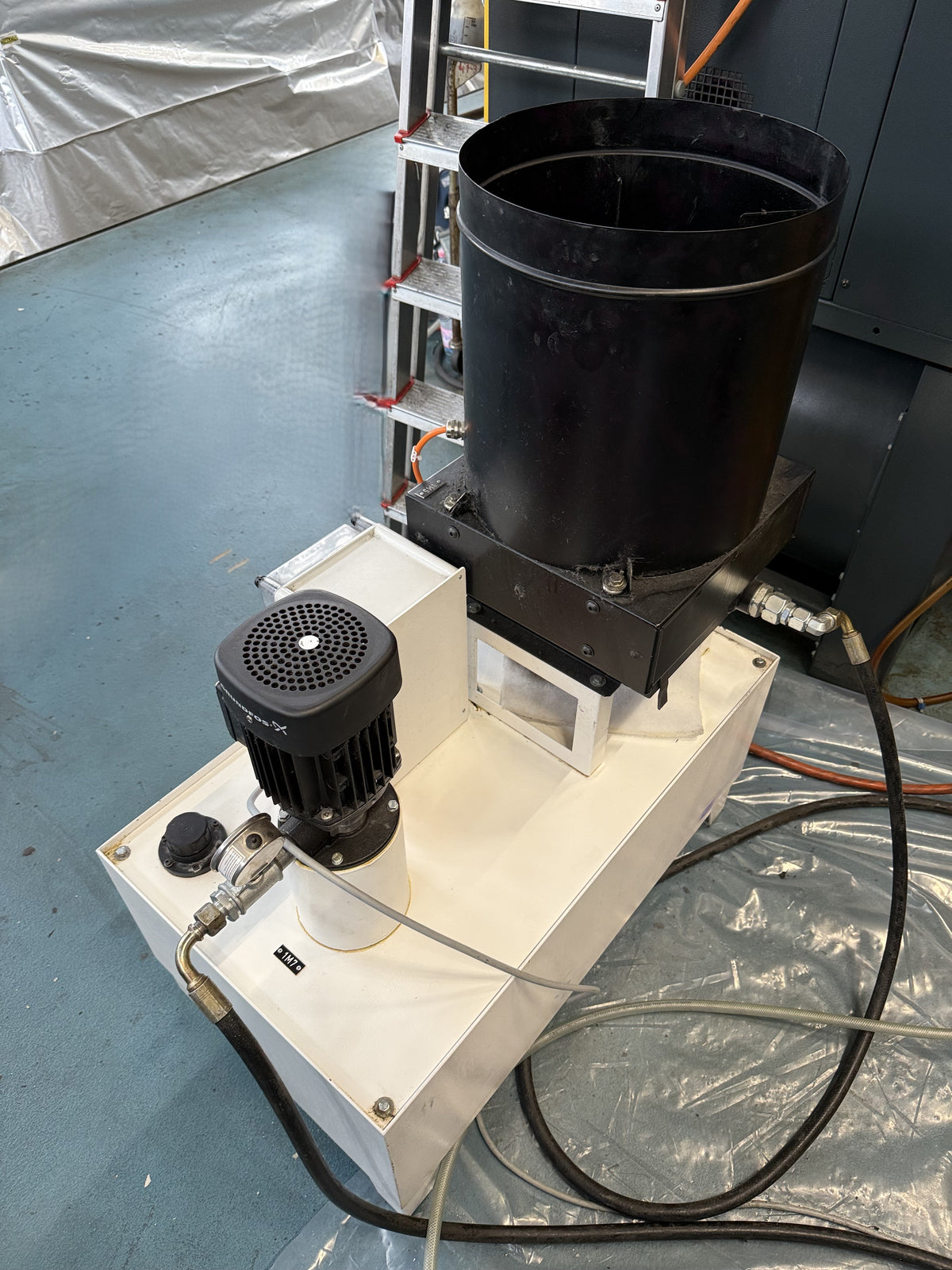

| Kühlmittelfilteranlage | |
| C-Achse | 0.0001° |

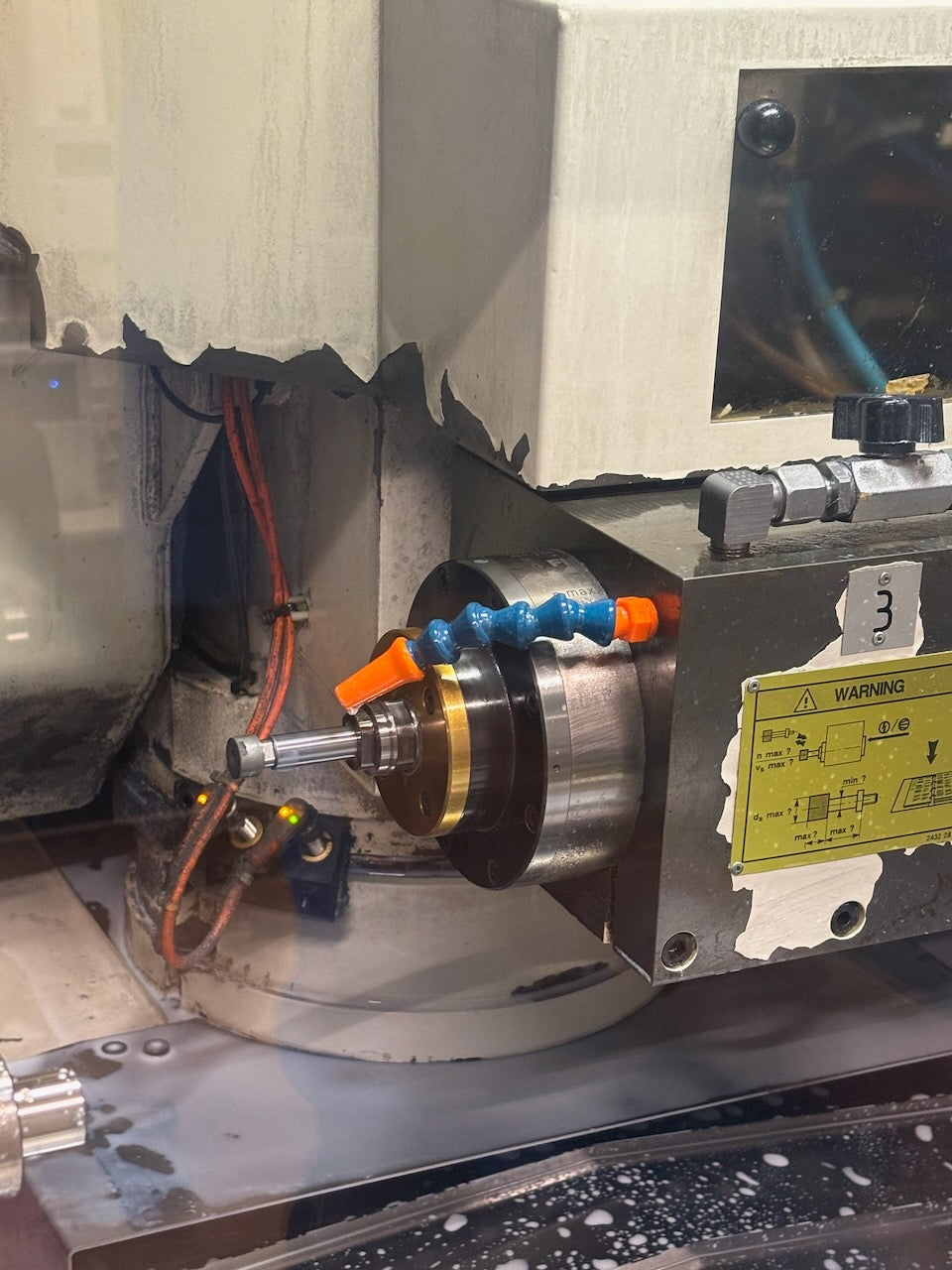

| Innenschleifeinrichtung: | |
| Anzahl Spindeln | 1 |
| Beleuchtung | |

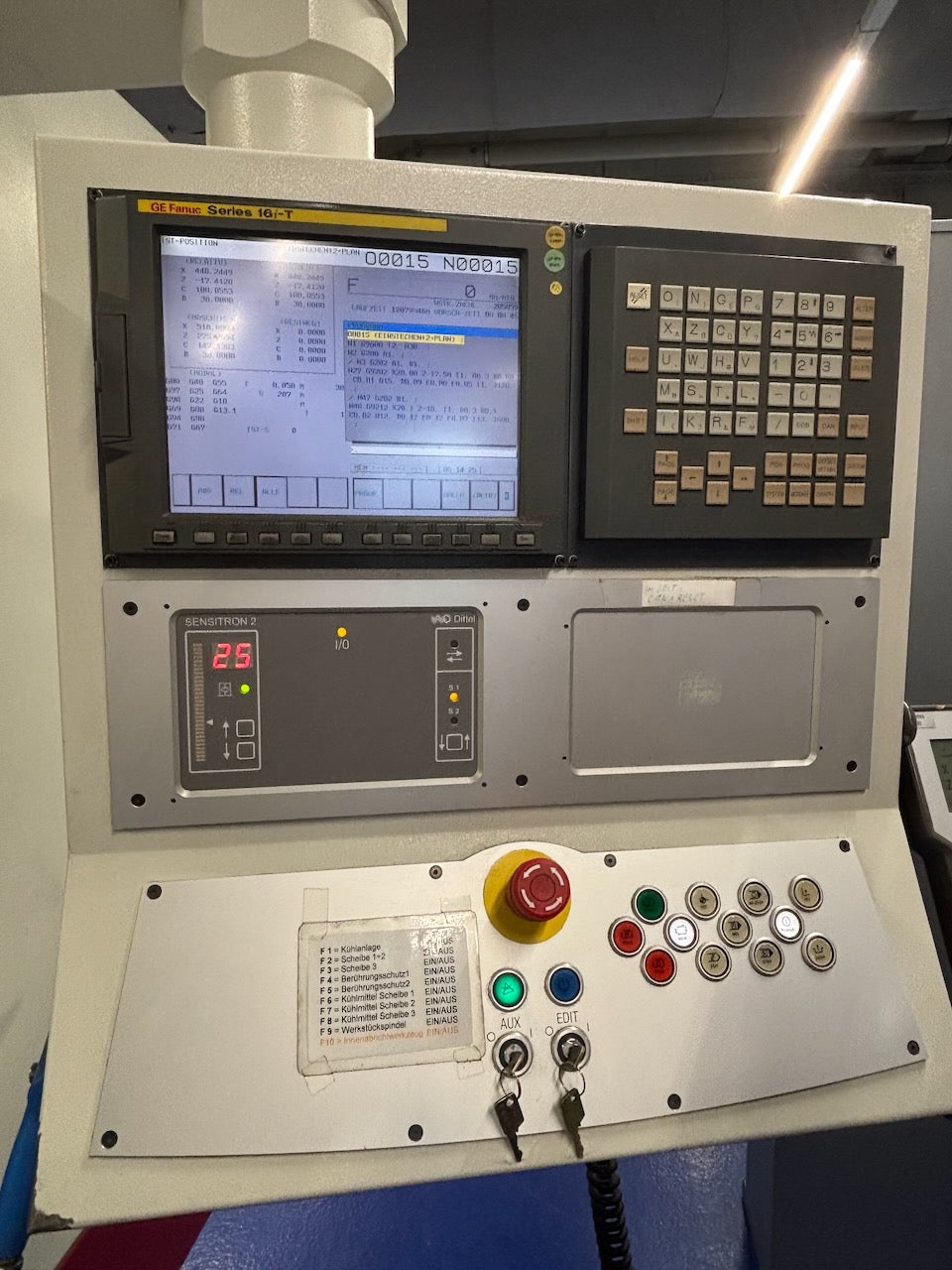

| Elektronisches Handbedienpult | |

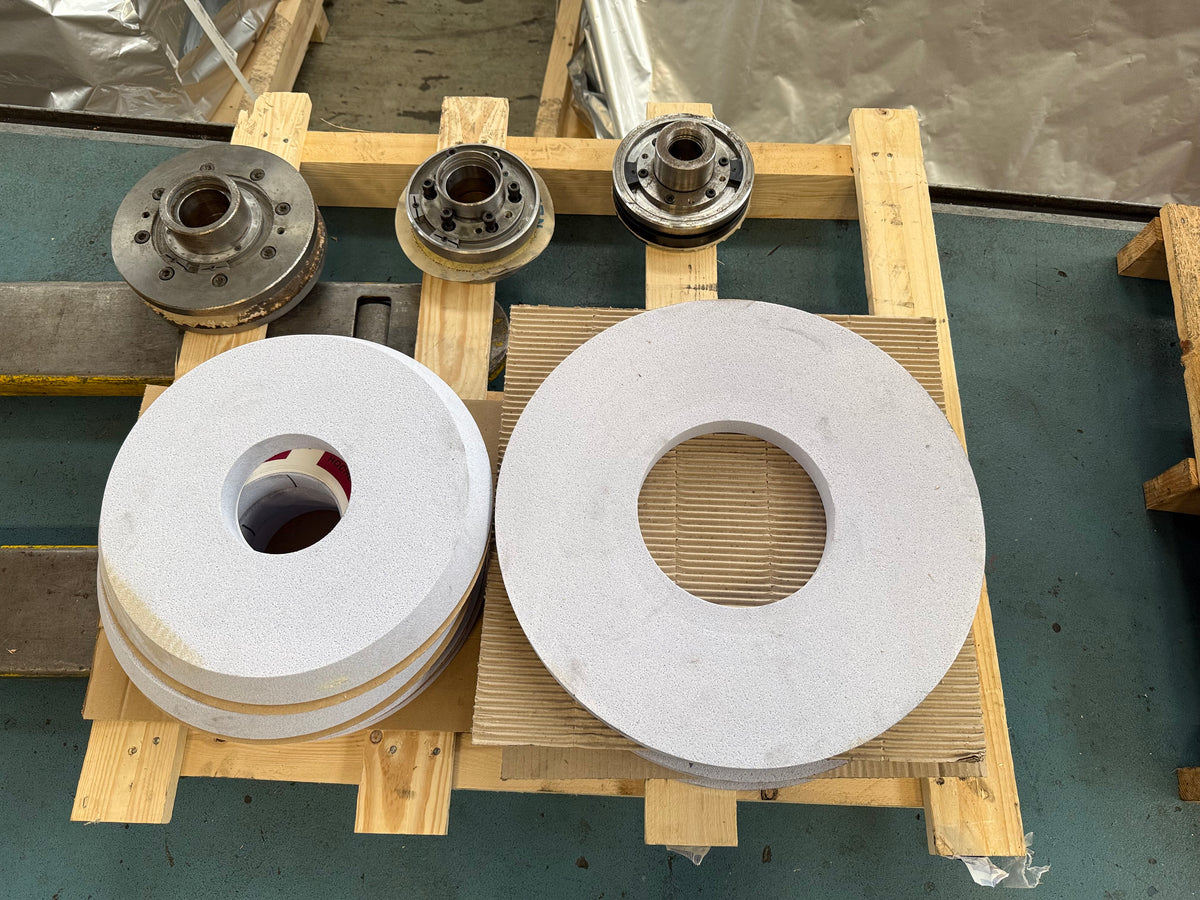

| Schleifscheibe rechts und links | |
| Maschine revidiert | 2017 |
