REISHAUER US
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

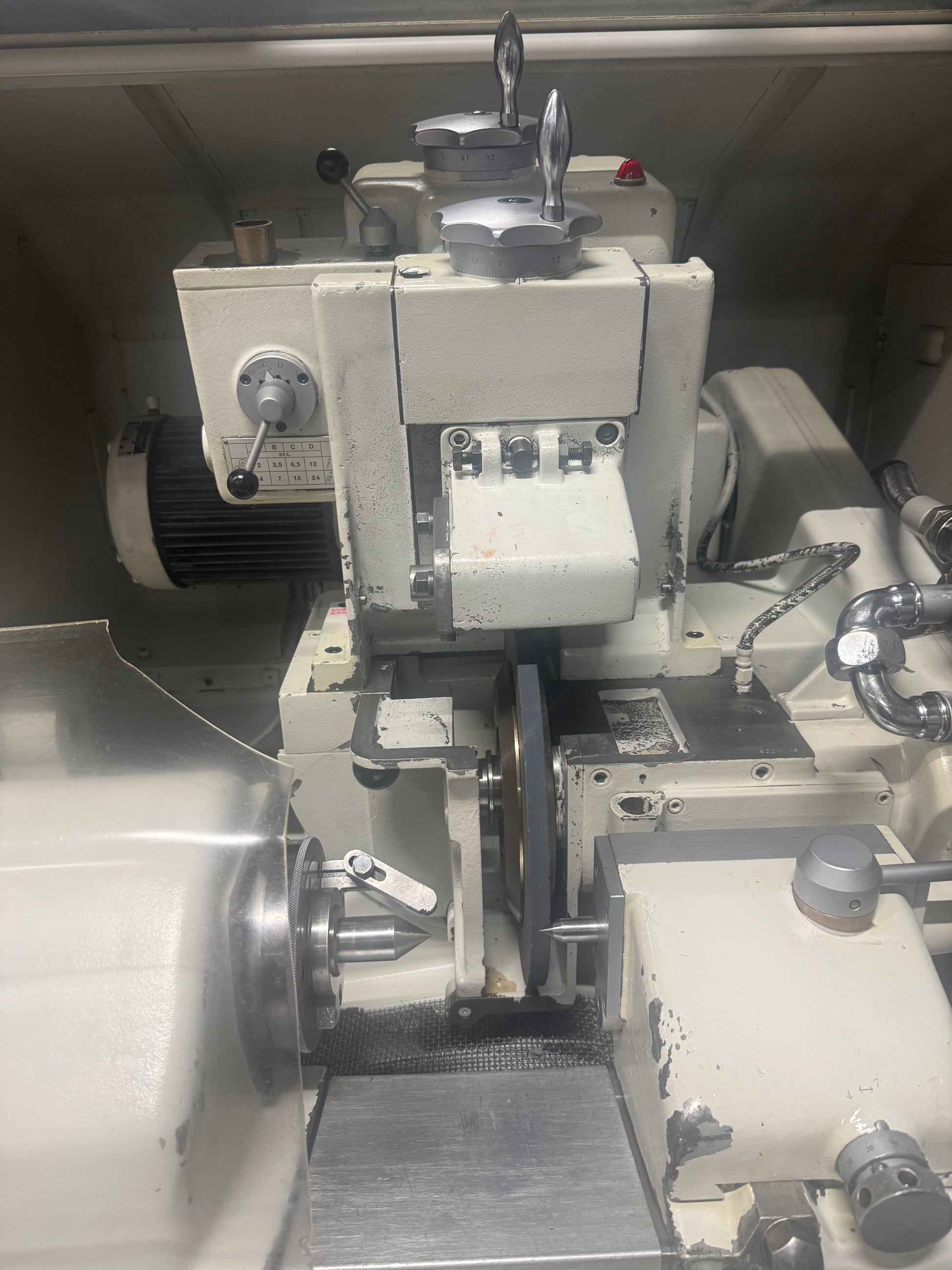

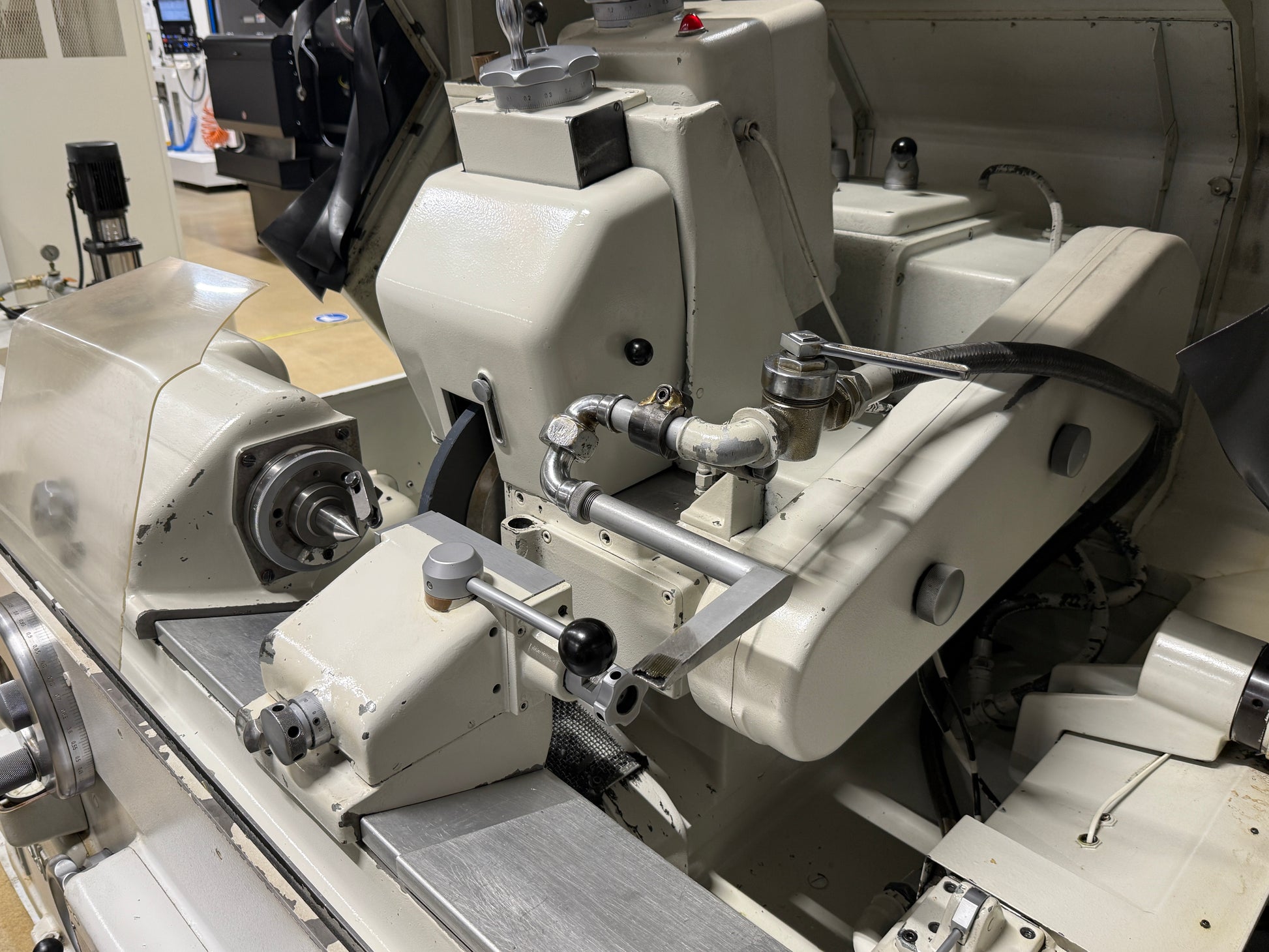

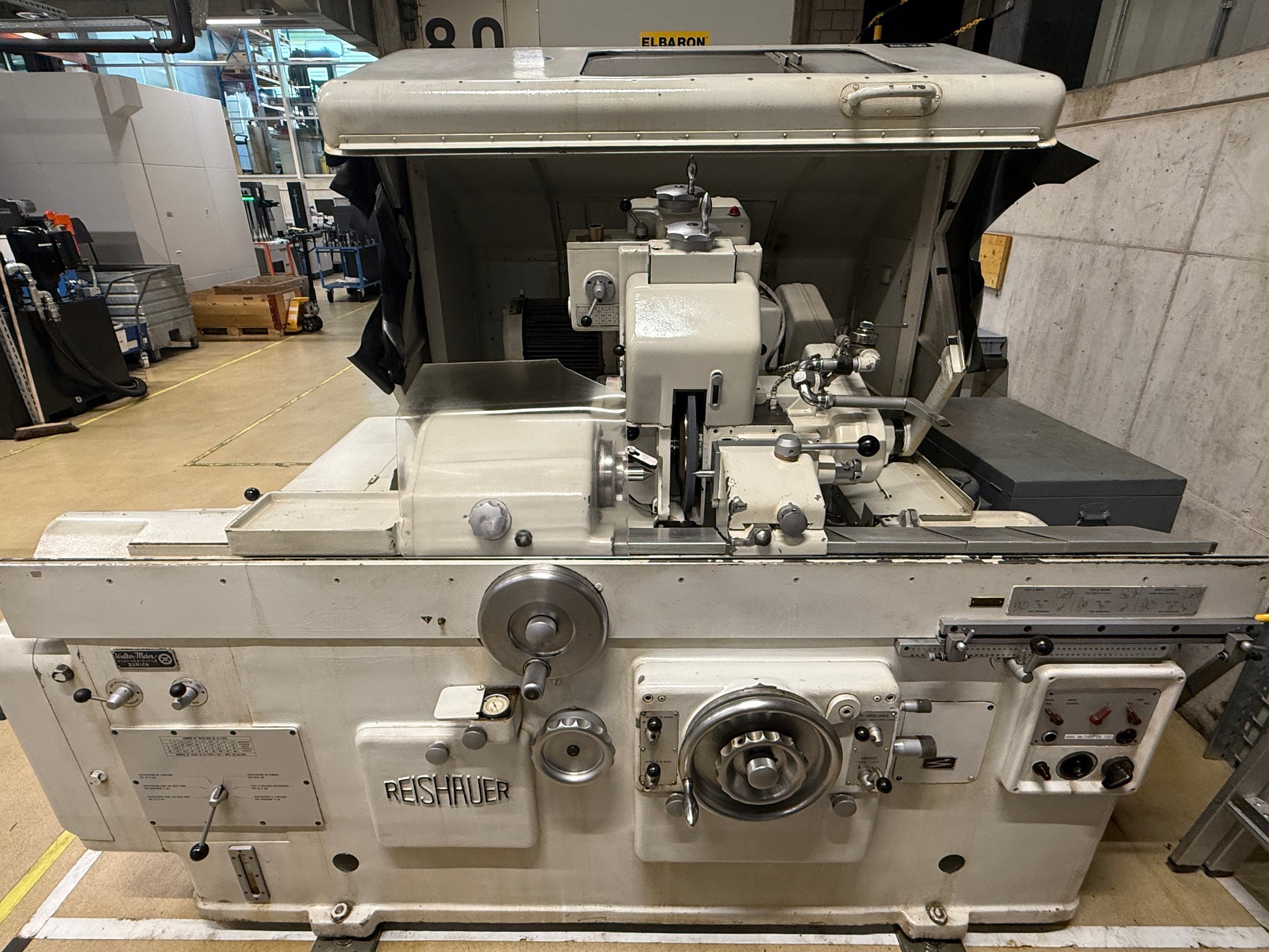

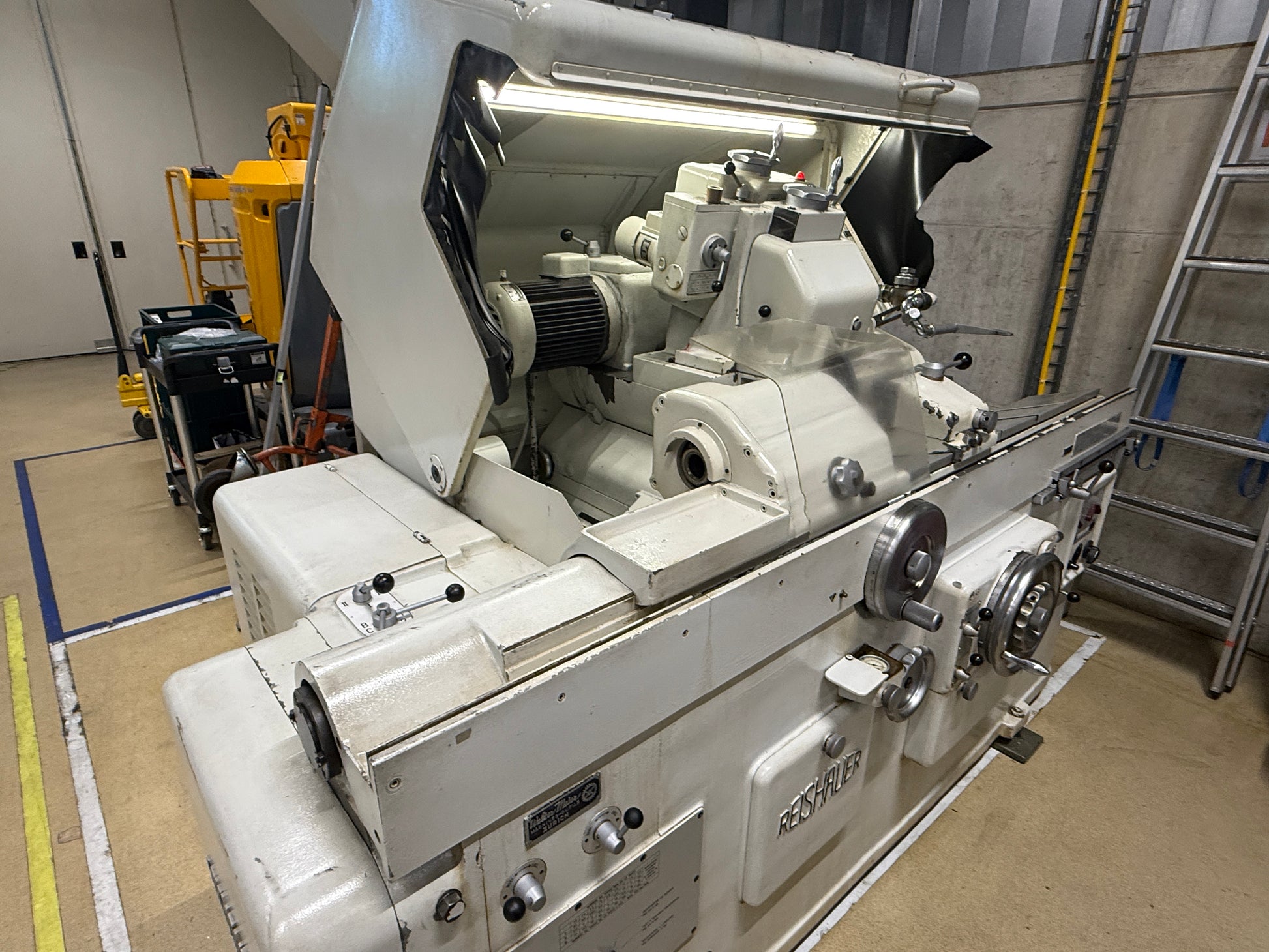

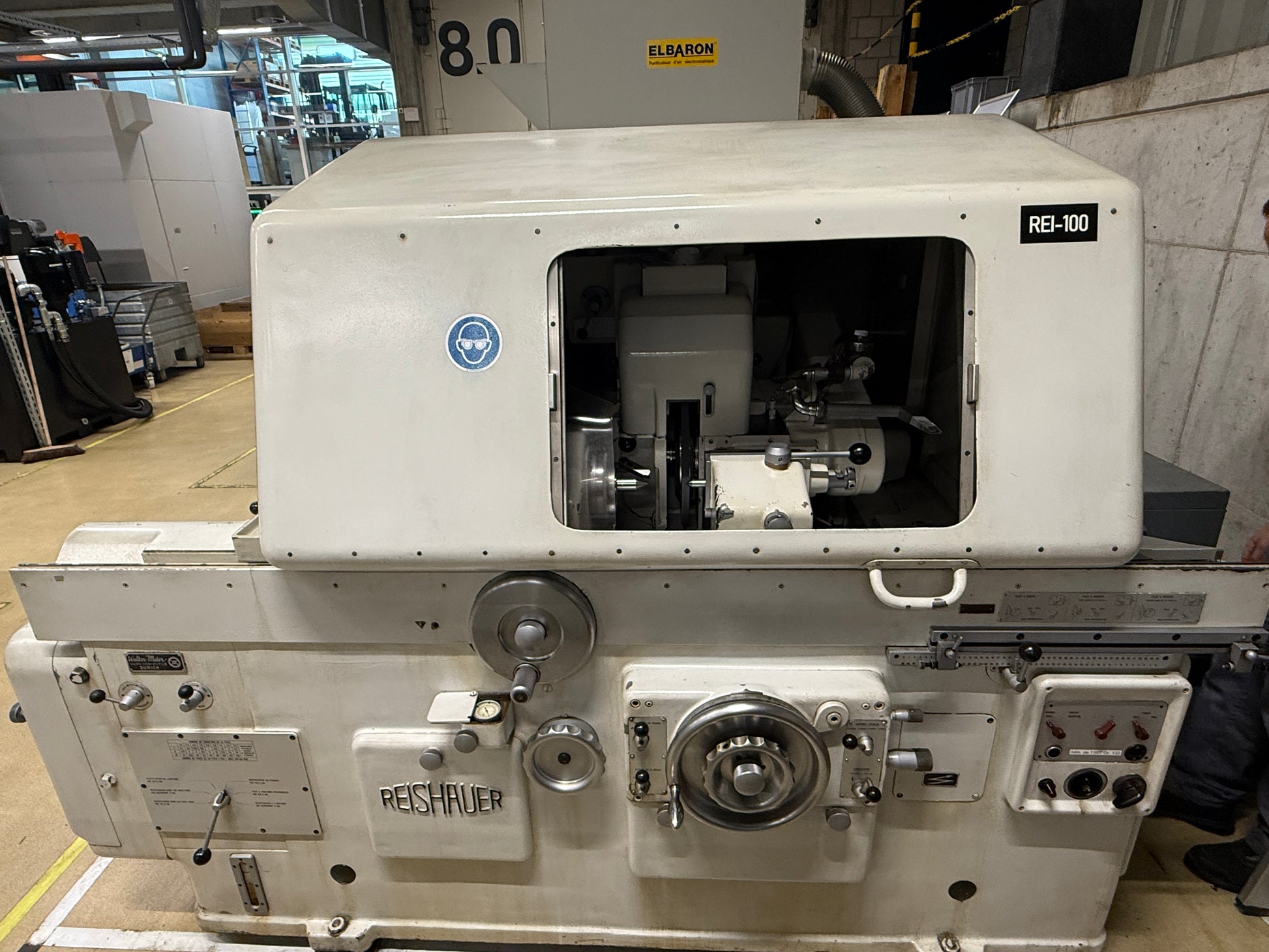

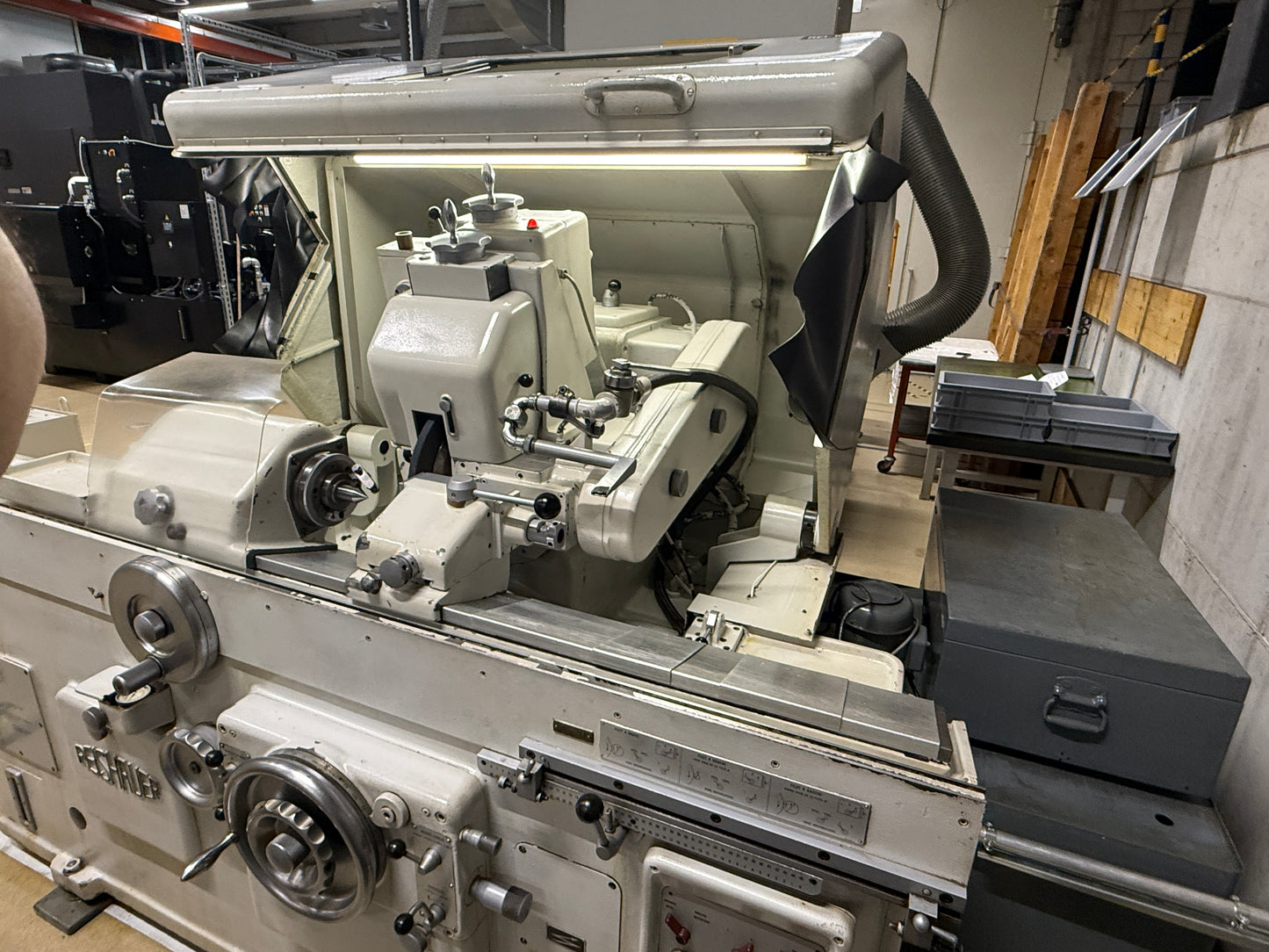

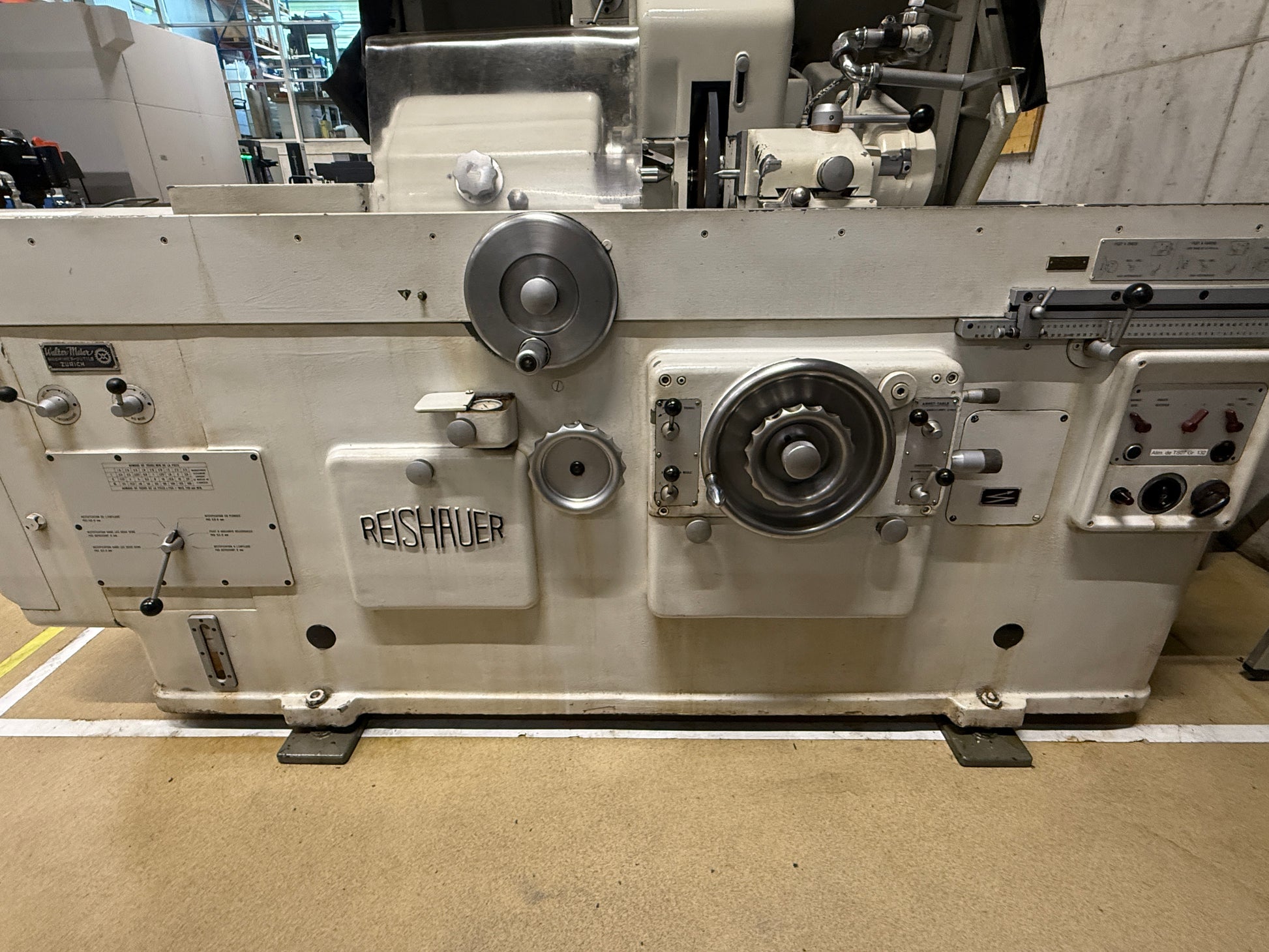

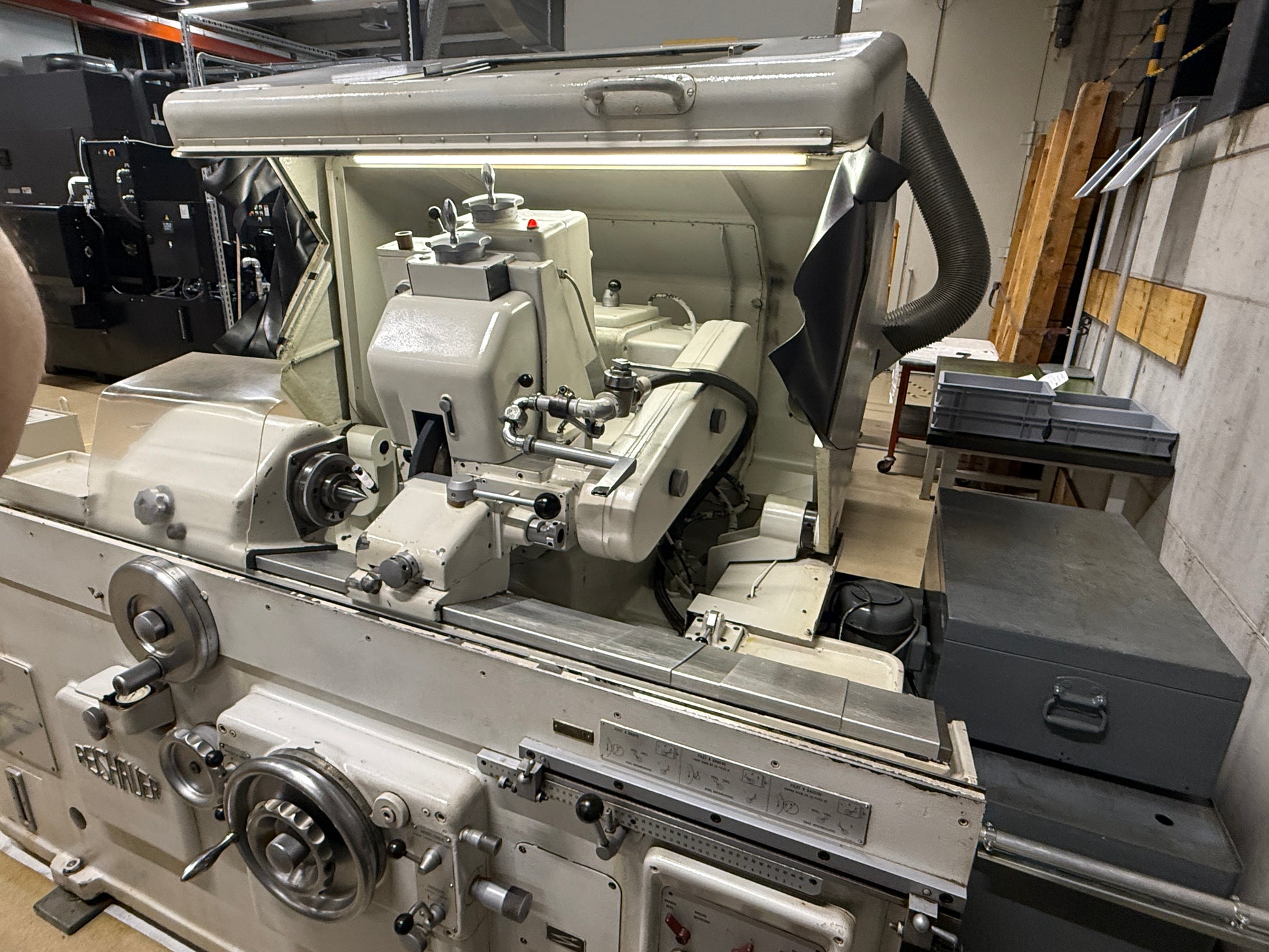

REISHAUER US ist eine Gewindeschleifmaschine hoher Präzision, entwickelt für hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Schleiflänge 450 mm; Einspannlänge 1055 mm; Ø Werkst. 250 mm; Gewindedurchm. 2–250 mm; Bohrung 45 mm; Gewicht zwischen Spitzen 200 kg; Steigung ≤100 mm; Winkel ±40°; Modul ≤10; Schleifscheiben Ø280–350 mm, Breite 4–40 mm. Daten: Scheibe 6 Stufen 1700–2540 rpm; Spindel 27 Stufen bis 160 rpm; 3×380 V 50 Hz; Schleifspindel 4 kW; Gesamt 15 kVA; Gewicht ≈4700 kg; Abmess. 3300×1930×1800 mm. Zubehör: Kühlung, Satz Scheiben, Flansche, Wechselräder, Spitzen, Ölnebelabsaugung. Erzielt enge Toleranzen; Branchen: Automotive, Luftfahrt, Uhrmacherei, Werkzeugbau, Medizintechnik.
Technische Daten ohne Gewähr
| Schleiflänge max. | 450 mm |
| Einspannlänge max. | 1055 mm |
| Werkstückdurchmesser max. | 250 mm |
| Gewindedurchmesser: | |
| min. | 2 mm |
| max. | 250 mm |
| Werkstückspindelbohrung | 45 mm |
| Werkstückgewicht zwischen Spitzen max. | 200 kg |
| Gewindesteigung: | |
| min. | mm |
| max. | 100 mm |
| max. Steigungswinkel + | 40 ° |
| max. Steigungswinkel - | 40 ° |
| Grösstes Modul | 10 |

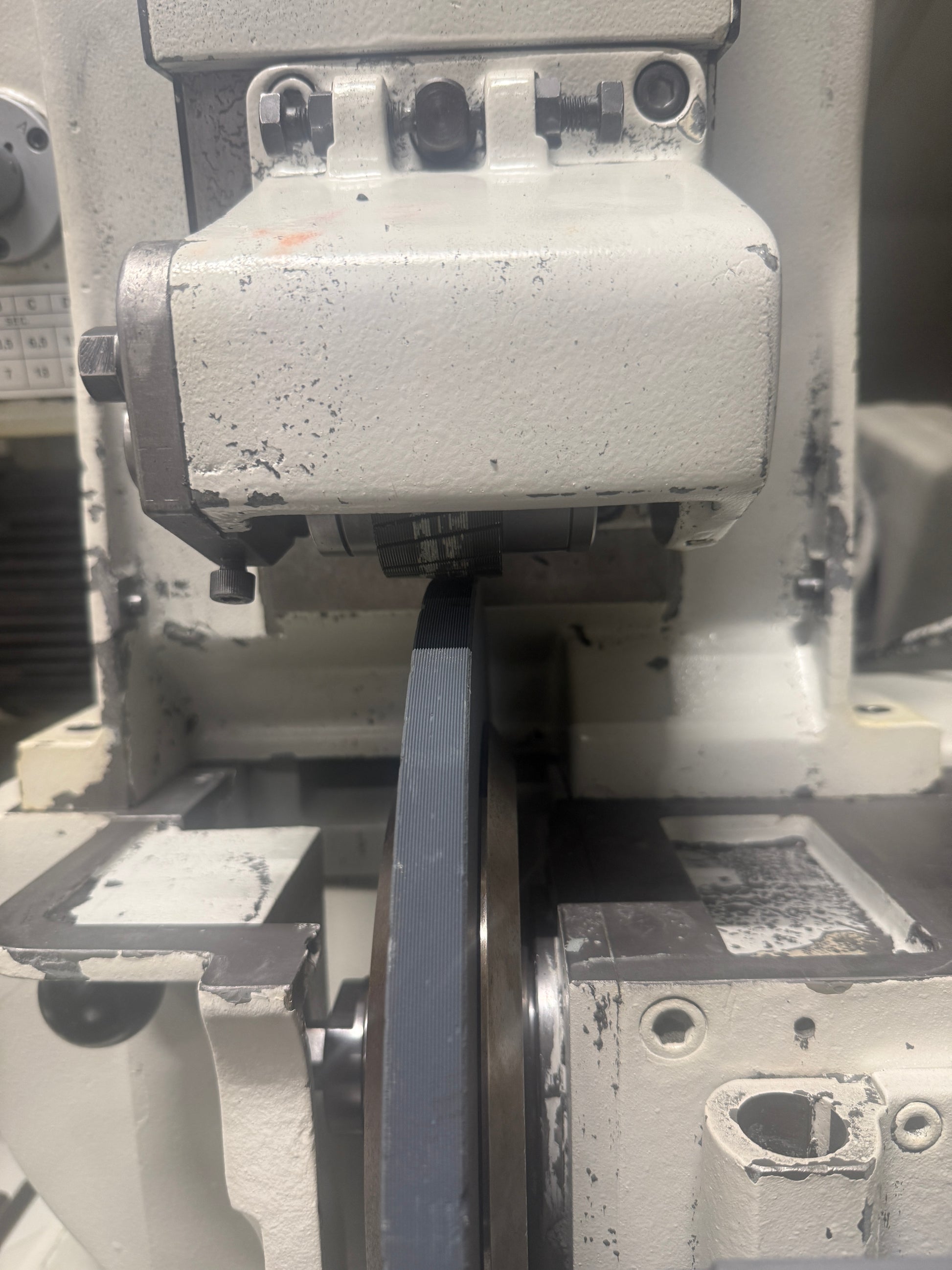

| Schleifscheiben: | |
| Durchmesser: | |
| min. | 280 mm |
| max. | 350 mm |
| Breite: | |
| min. | 4 mm |
| max. | 40 mm |
| Bohrung | 40 mm |
| Schleifscheiben-Drehzahlen: | |
| Anzahl (Stufen) | 6 |
| von | 1700 t/min |
| bis | 2540 t/min |
| Werkstückspindel-Stockdrehzahlen: | |
| Anzahl (Stufen) | 27 |
| von | t/min |
| bis | 160 t/min |
| Anschluss 50 Hz 3x | 380 Volt |

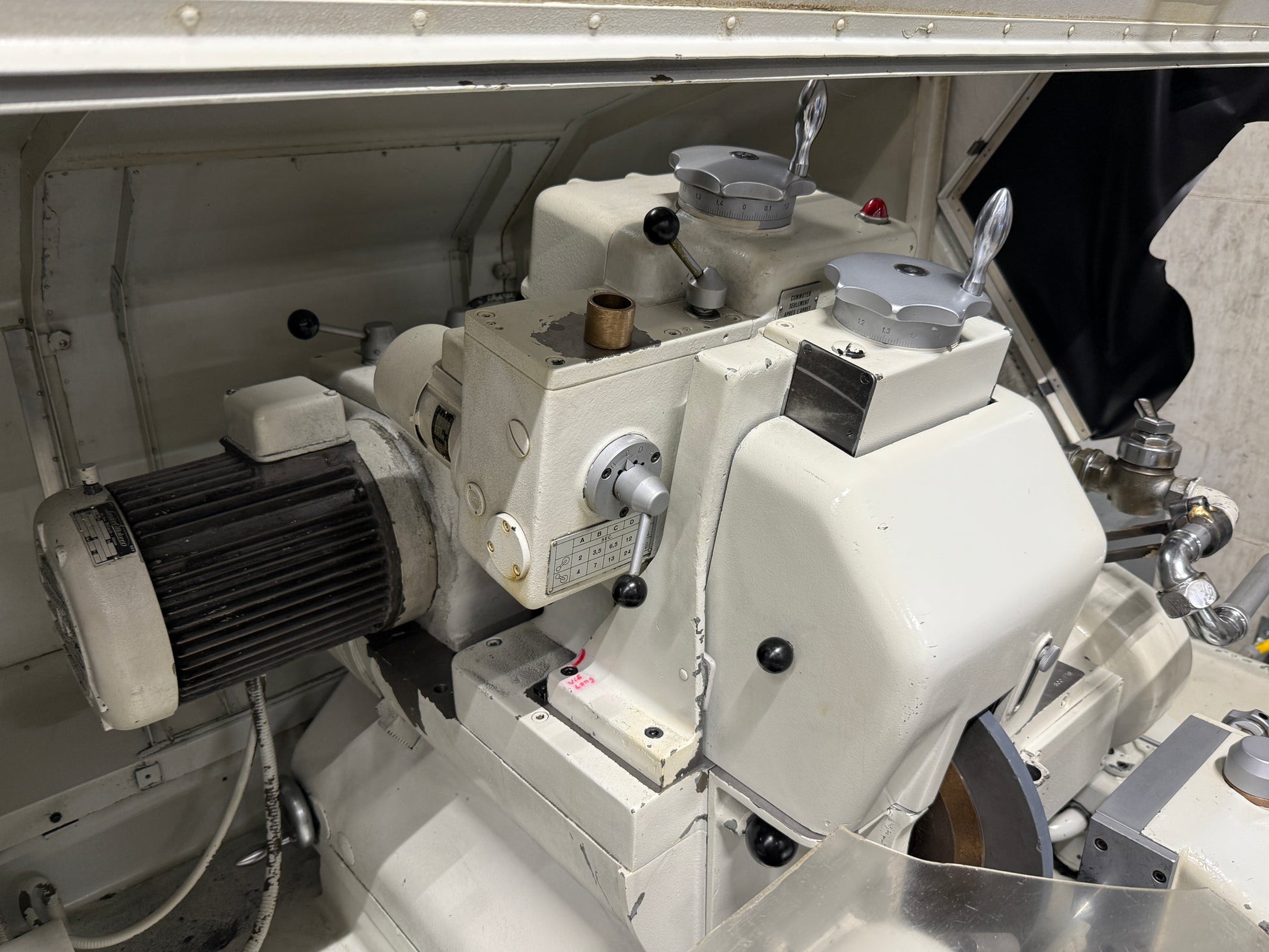

| Schleifspindelmotor | 4 kW |
| Gesamtleistungsbedarf | 15 kVA |
| Maschinengewicht ca. | 4700 kg |
| Abmessungen Maschine: | |
| Länge | 3300 mm |
| Breite | 1930 mm |
| Höhe | 1800 mm |

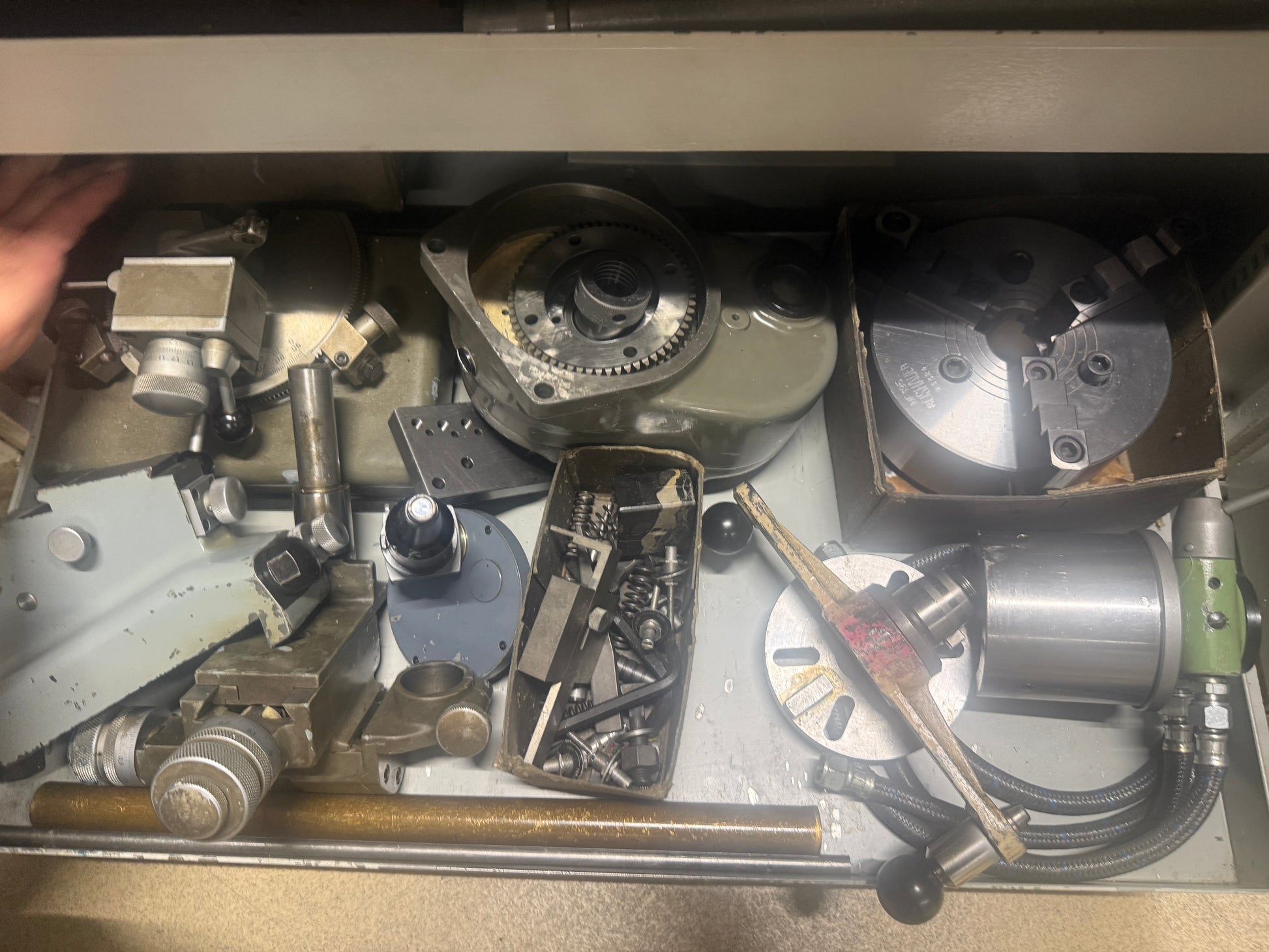

| Diverses Zubehör: | |

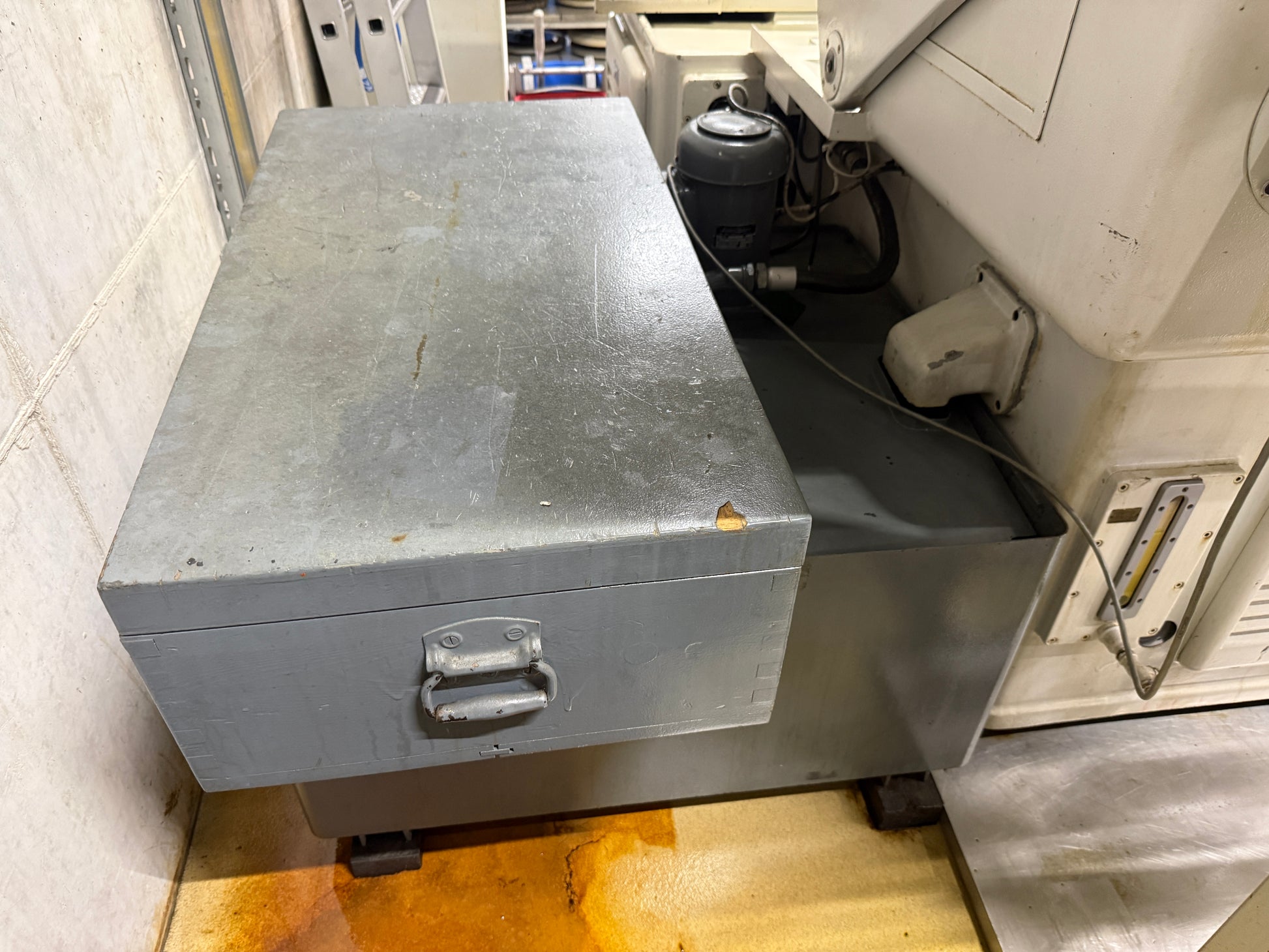

| Kühlmitteleinrichtung | |

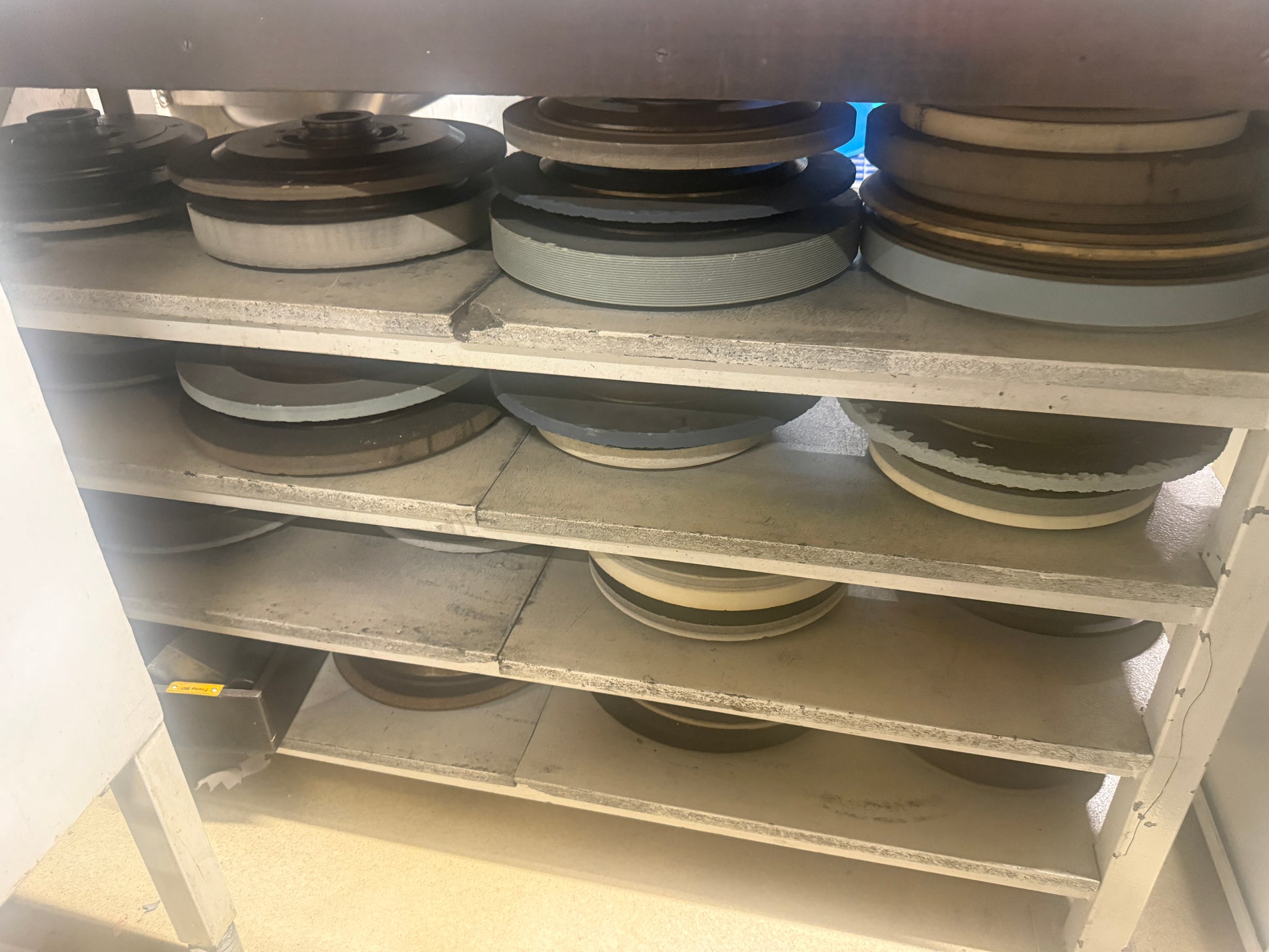

| Satz Schleifscheiben | |
| Satz Flansche | |

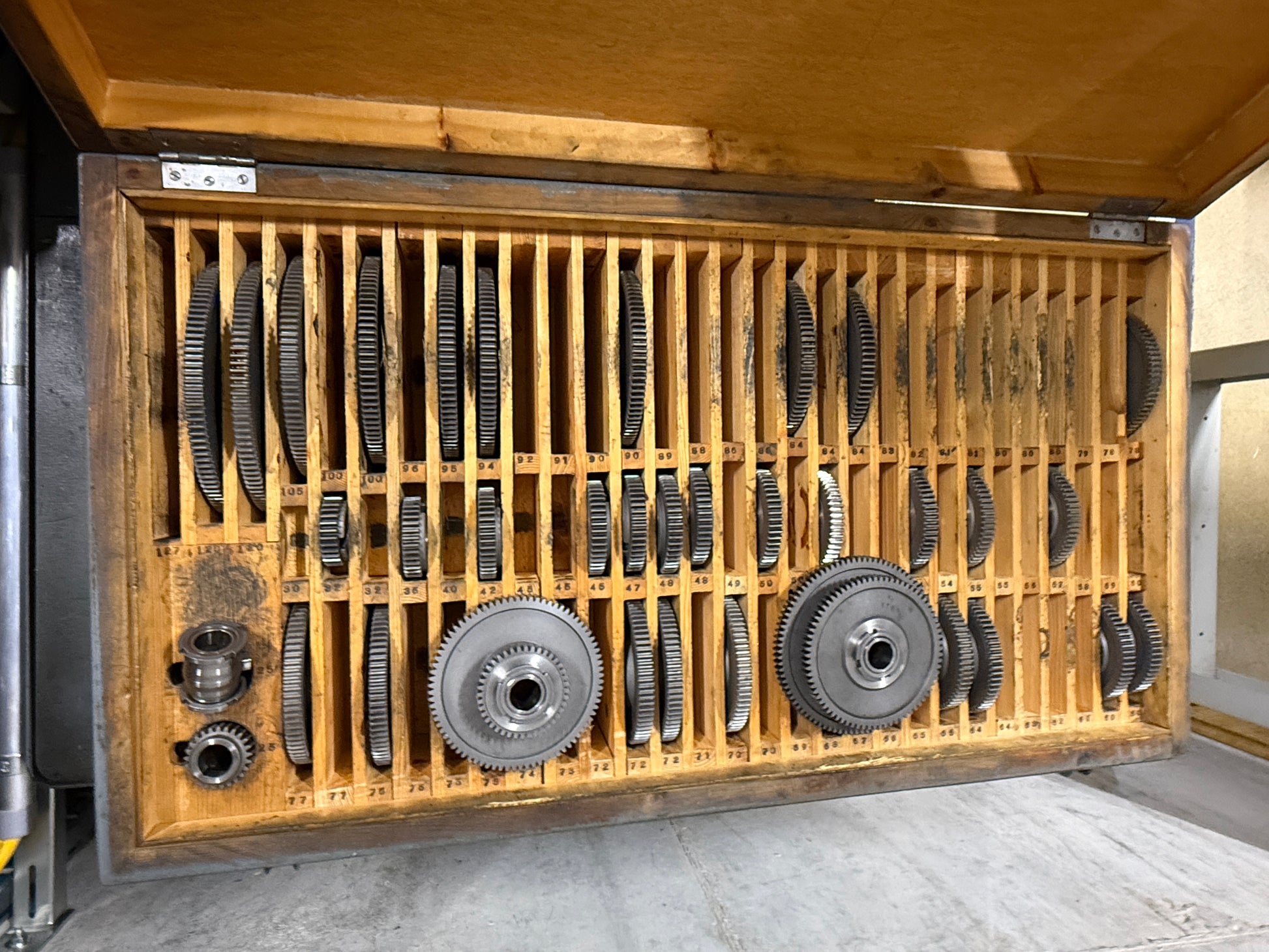

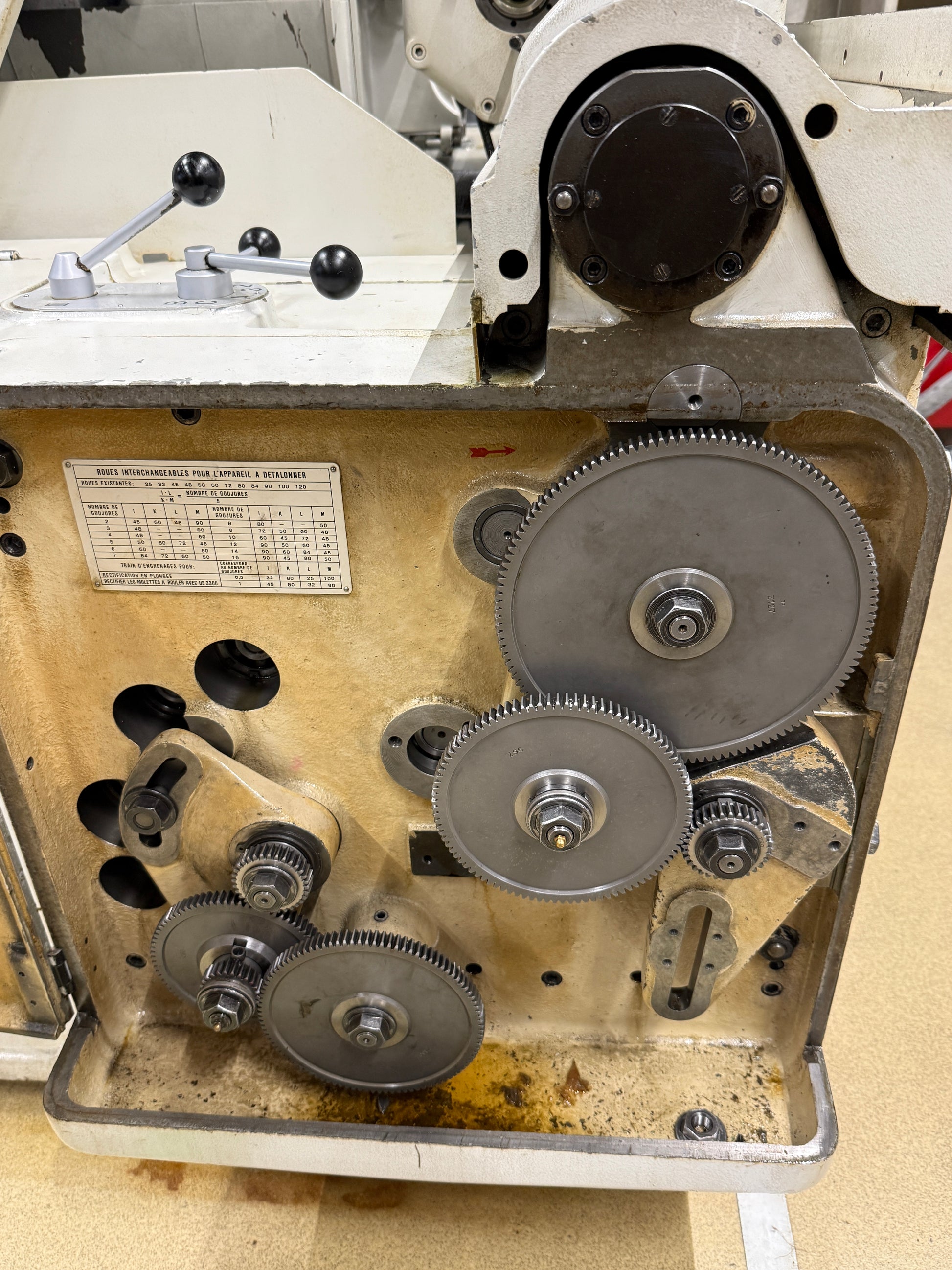

| Satz Wechselräder | |

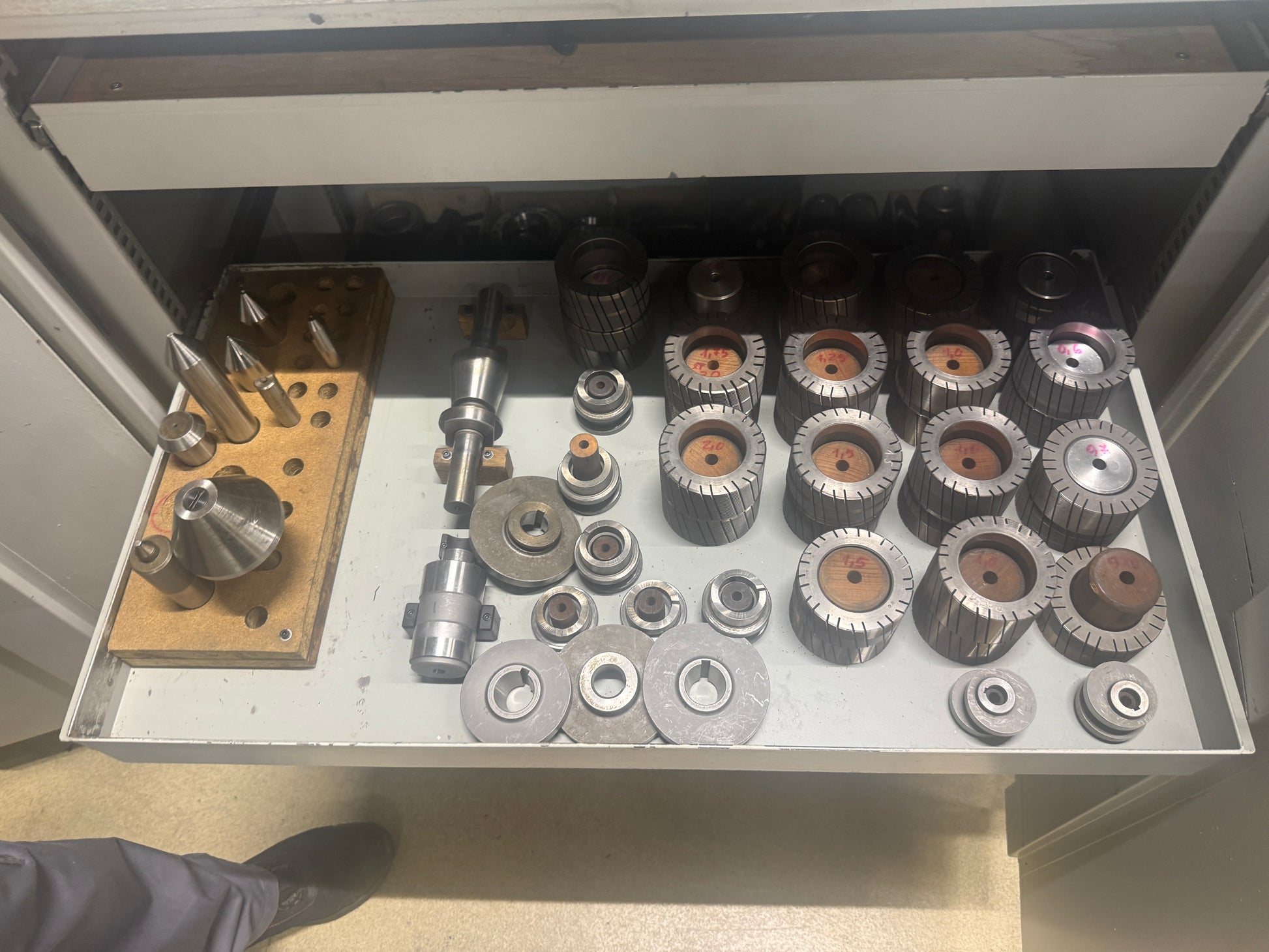

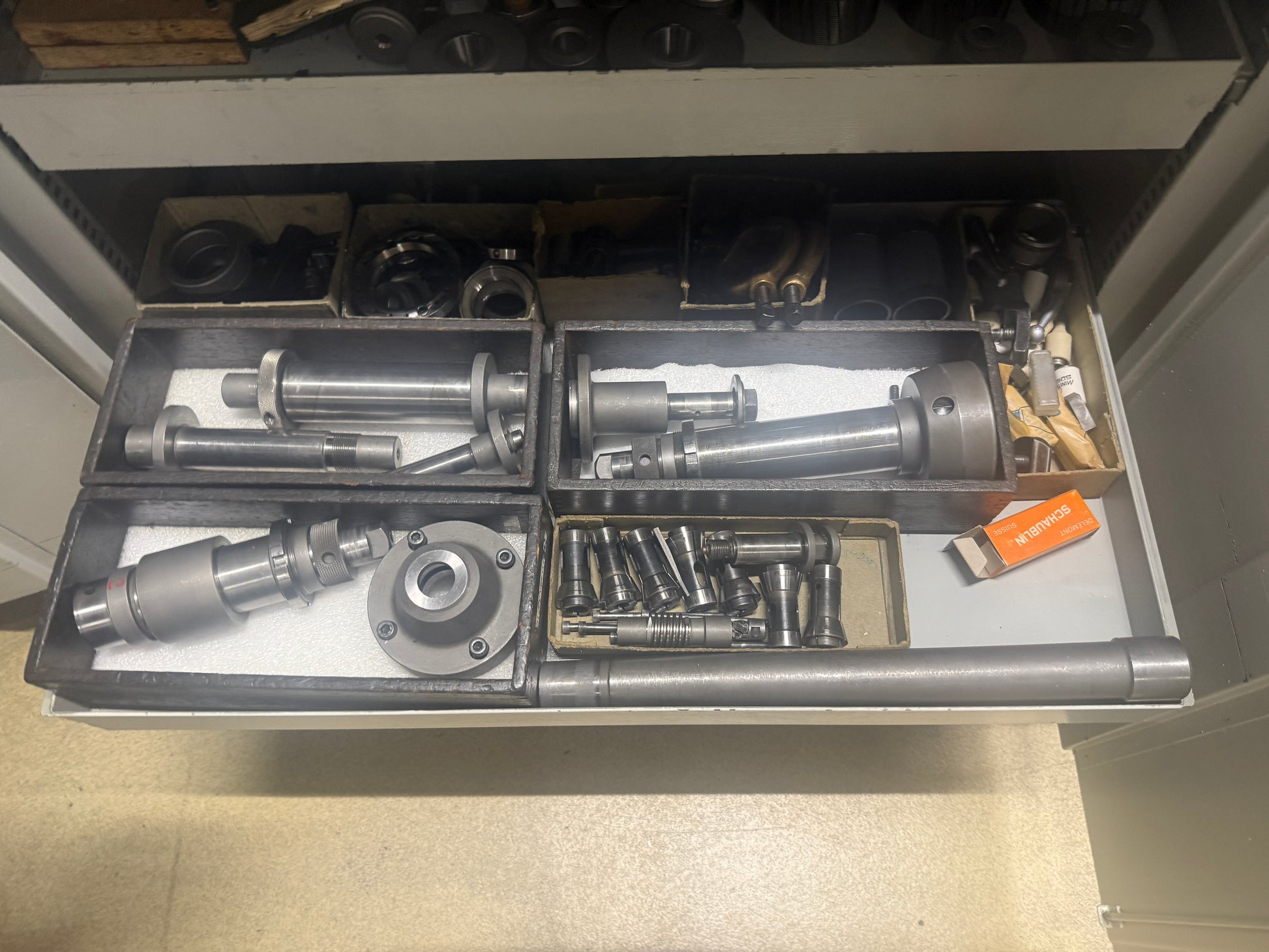

| Satz Spitzen | |

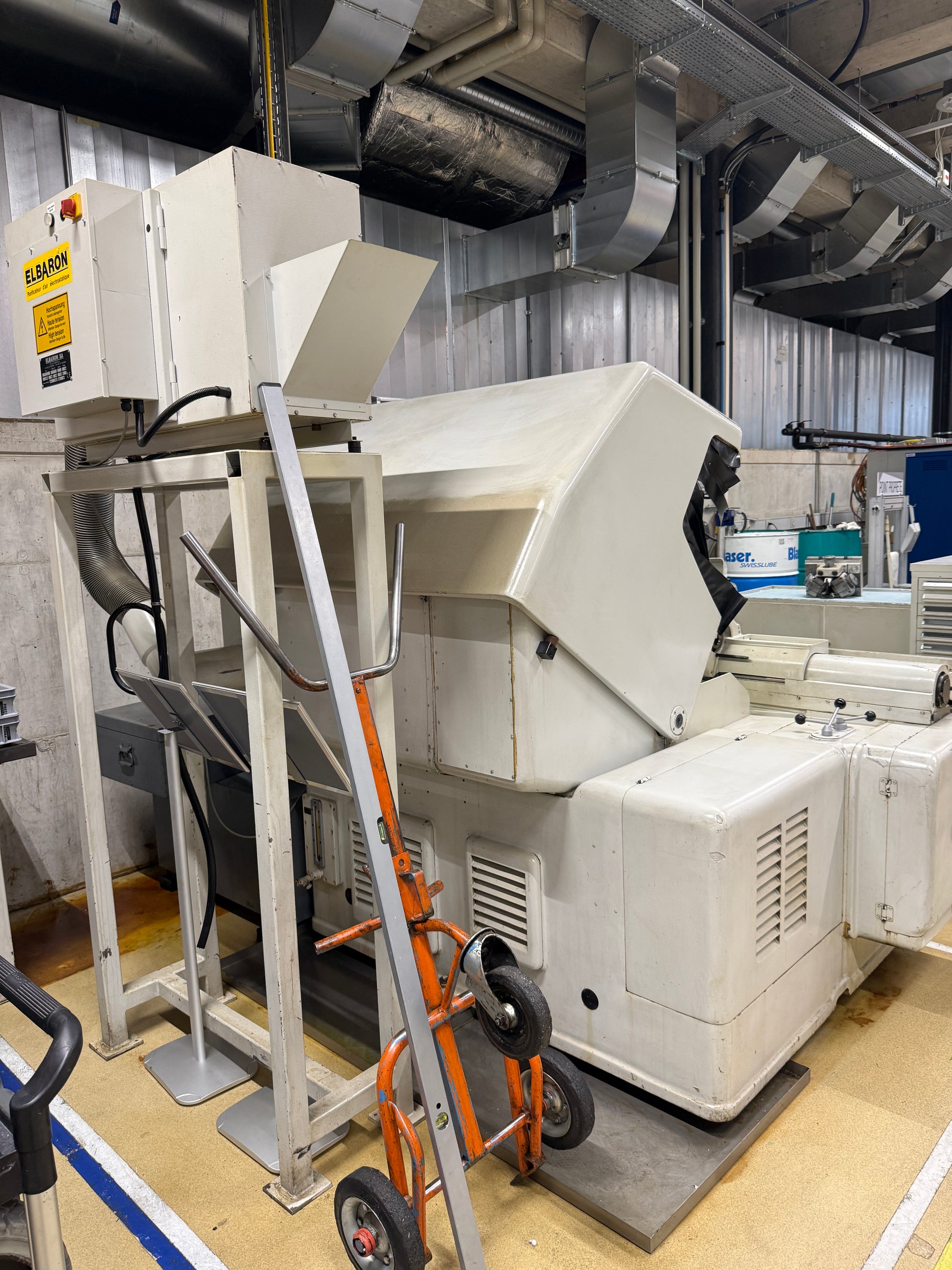

| Kühlmittel-/ Nebelabsaugung |
