BROTHER TC-32 B
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
BROTHER TC-32 B is a 3-Achsen Bearbeitungszentrum, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 800×400 mm, max. Werkstückgewicht 600 kg; Verfahrwege X 550 mm, Y 400 mm, Z 415 mm; Werkzeugmagazin 26 Plätze, Ø Werkzeug max 30 mm, Länge 200 mm, Gewicht max 3,5 kg, Wechselzeit 0,9 s. Spindel BT30 bis 12000 t/min; Spindelmotor 7,3 kW; Vorschübe 0,001–20 m/min pro Achse; Eilgang 70 m/min; Anschluss 3x380 V 50 Hz; Gesamtleistung 18 kVA; Maschinengewicht ca. 4300 kg; Abmessungen L1890×B3700×H2400 mm. Zubehör: Kühlmitteleinrichtung, Werkzeugbruchkontrolle, 3D-Messtaster RENISHAW, Fernbedienung mit Handrad und Beleuchtung. Erreicht enge Toleranzen; ideal für Automotive, Uhrmacherei, Werkzeugbau, Luftfahrt und Medizintechnik.
Technische Daten ohne Gewähr
| Anzahl Achsen total | 3 |
| Tischlänge | 800 mm |
| Tischbreite | 400 mm |
| Max. Werkstückgewicht auf dem Tisch | 600 kg |
| Längsweg (X-Achse) | 550 mm |
| Querweg (Y-Achse) | 400 mm |
| Vertikalweg (Z-Achse) | 415 mm |
| Werkzeugwechsler: | |
| Werkzeugmagazin Anzahl Werkzeugplätze | 26 |
| Werkzeugdurchmesser max. | 30 mm |
| Maximale Werkzeuglänge | 200 mm |
| Werkzeuggewicht max. | 3.5 kg |
| Werkzeugwechselzeit | 0.9 s |
| Werkzeugaufnahme: BT | 30 |
| Spindeldrehzahl: | |
| bis | 12000 t/min |
| Vorschübe: | |
| X-Achse | 0.001 - 20 m/min |
| Y-Achse | 0.001 - 20 m/min |
| Z-Achse | 0.001 - 20 m/min |
| Eilgang | 70 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 7.3 kW |
| Gesamtleistungsbedarf | 18 kVA |
| Maschinengewicht ca. | 4300 kg |
| Abmessungen Maschine: | |
| Länge | 1890 mm |
| Breite | 3700 mm |
| Höhe | 2400 mm |

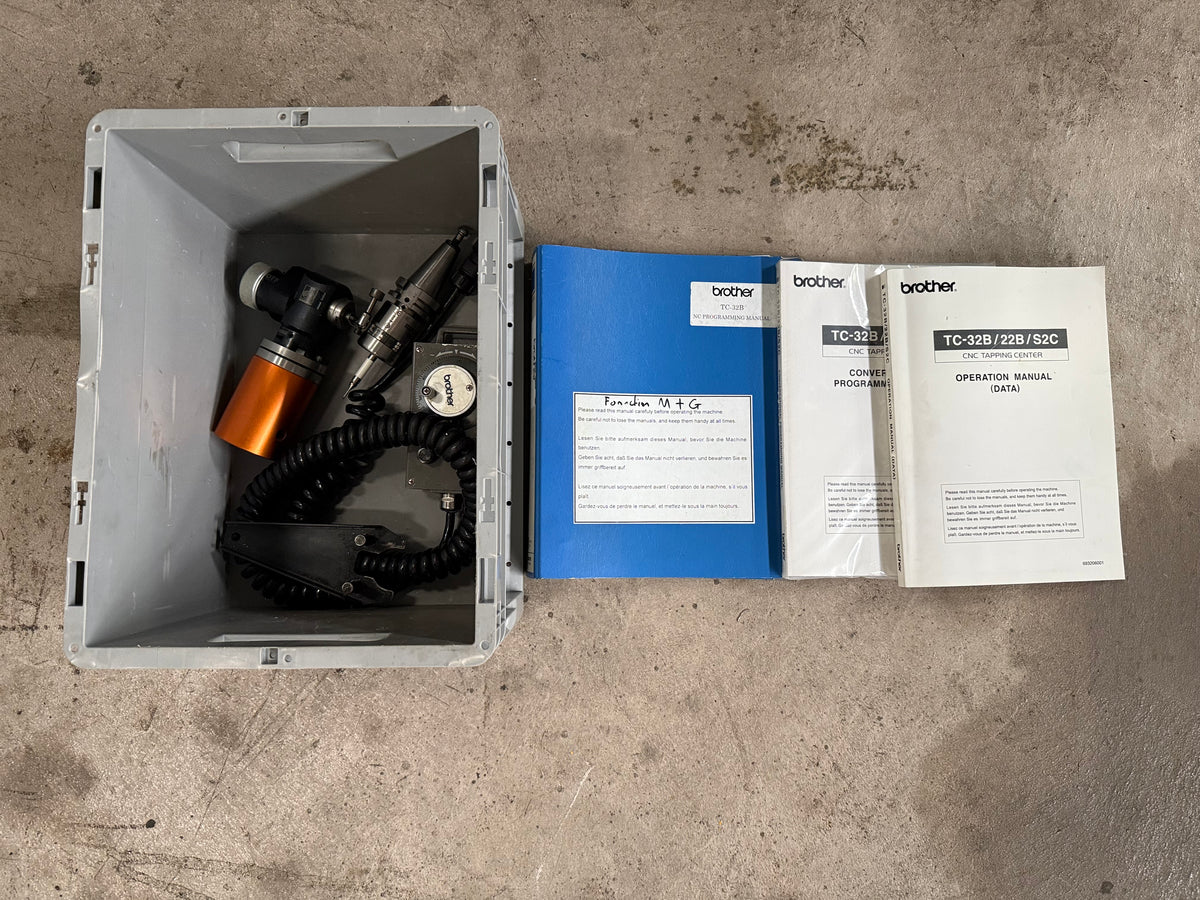

| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |
| Werkzeugbruchkontrolle | |
| 3D Messtaster | RENISHAW |
| Fernbedienung mit Handrad | |
| Beleuchtung |
