SCHAUBLIN 13
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

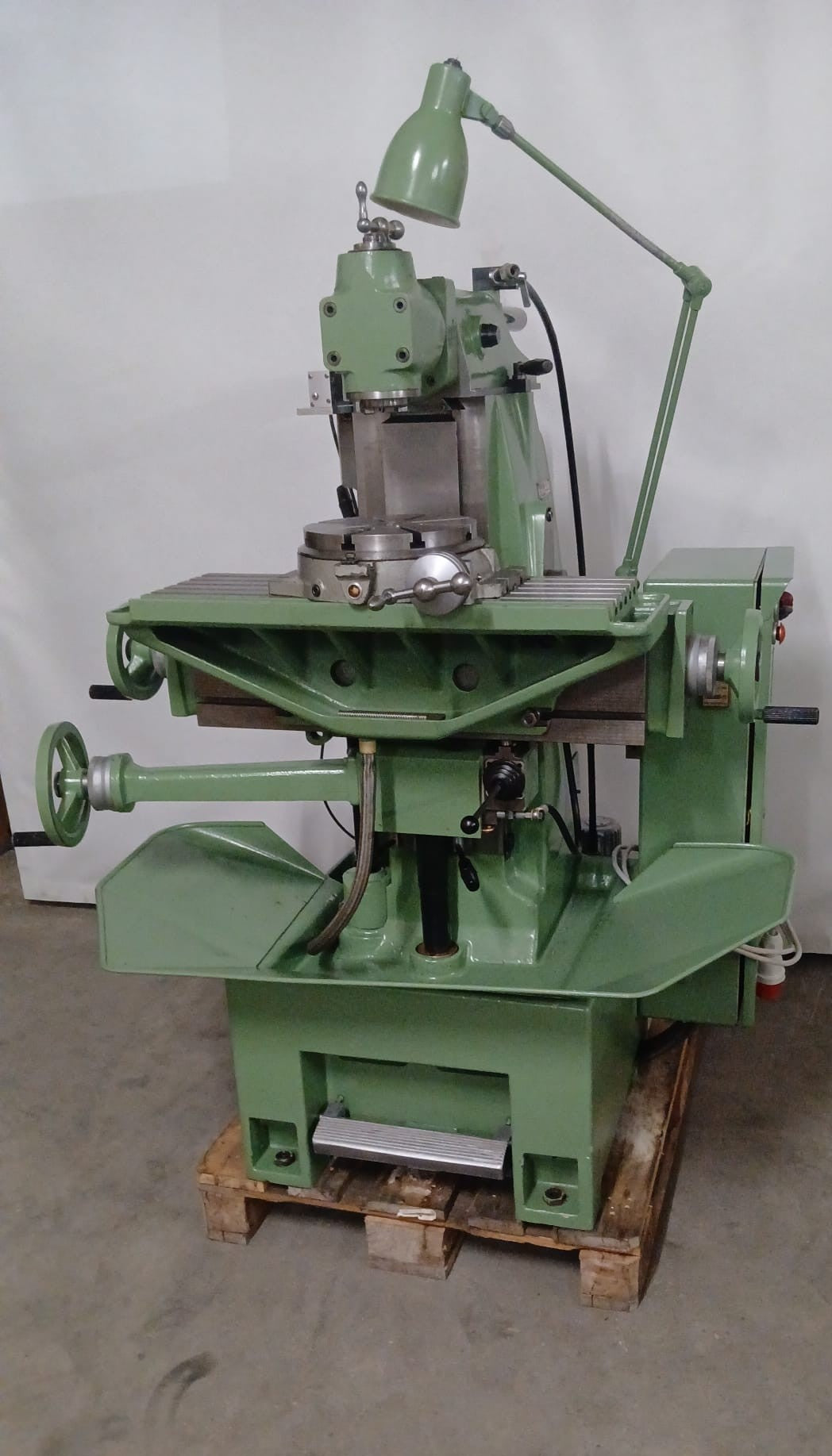

SCHAUBLIN 13 ist eine Universalfräsmaschine für Präzisionsbearbeitung, hohe Genauigkeit und Zuverlässigkeit. Tisch 600x210 mm; Wege X260, Y150, Z310 mm; Abstände Spindel/Tisch 310/410 mm. Stufenlos 58–2000 t/min, Aufnahme 30 ISO; 10 Vorschübe 12–400 mm/min; Eilgang 1,2 m/min (L/Q); 3x380V 50Hz; Motor 2,0 CV; Gesamt 3 CV; Gewicht ~700 kg; Maße 1100x1000x1550 mm. Zubehör: Teilapparat (Spitzenhöhe 105 mm), Teilapparat, Schraubstock, Satz Werkzeughalter, Lampe. Erreicht enge Toleranzen; geeignet für Uhrenindustrie, Luftfahrt, Medizintechnik, Automotive und Maschinenbau.
Technische Daten ohne Gewähr
| Tischlänge | 600 mm |
| Tischbreite | 210 mm |
| Längsweg (X-Achse) | 260 mm |
| Querbewegung (Y-Achse) | 150 mm |
| Vertikalweg (Z-Achse) | 310 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 310 mm |
| Entfernung zwischen Horizontalspindel und Tisch | 410 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 58 t/min |
| bis | 2000 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Anzahl (Stufen) | 10 |
| Längs von | 12 mm/min |
| bis | 400 mm/min |
| Vertikal von | 12 mm/min |
| bis | 400 mm/min |
| Eilgang: | |
| Längs | 1.2 m/min |
| Quer | 1.2 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2.0 CV |
| Gesamtleistungsbedarf | 3 CV |
| Maschinengewicht ca. | 700 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 1000 mm |
| Höhe | 1550 mm |
| Diverses Zubehör: | |
| Teilapparat Spitzenhöhe | 105 mm |
| Teilapparat | |
| Schraubstock | |
| Satz Werkzeughalter | |
| Lampe |
