SCHAUBLIN 102
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
| Spitzenhöhe | 102 mm |
| Spitzenweite | 350 mm |
| Drehdurchmesser über Planschlitten | 120 mm |
| Drehdurchmesser über dem Bett | 200 mm |
| Spindelbohrung | 20 mm |
| Spannzange Typ | 20 W |
| Spindeldrehzahlen: | |
| bis | 3000 t/min |
| Reitstock-Pinolenaufnahme: | 2 CM |
| Anschluss 50 Hz 3x | 380 Volt |
| Spindelmotor | 1.5 CV |
| Gesamtleistungsbedarf | 2 CV |
| Maschinengewicht ca. | 500 kg |
| Abmessungen Maschine: | |
| Länge | 1500 mm |
| Breite | 800 mm |
| Höhe | 900 mm |
| Diverses Zubehör: | |
| Ausführung für Werkbank: | |
| Werkbank: | |
| Länge | 1500 mm |
| Breite | 800 mm |
| Höhe | 900 mm |
| Einzelantrieb | |
| Kreuzschlitten mit 90 mm Hub |

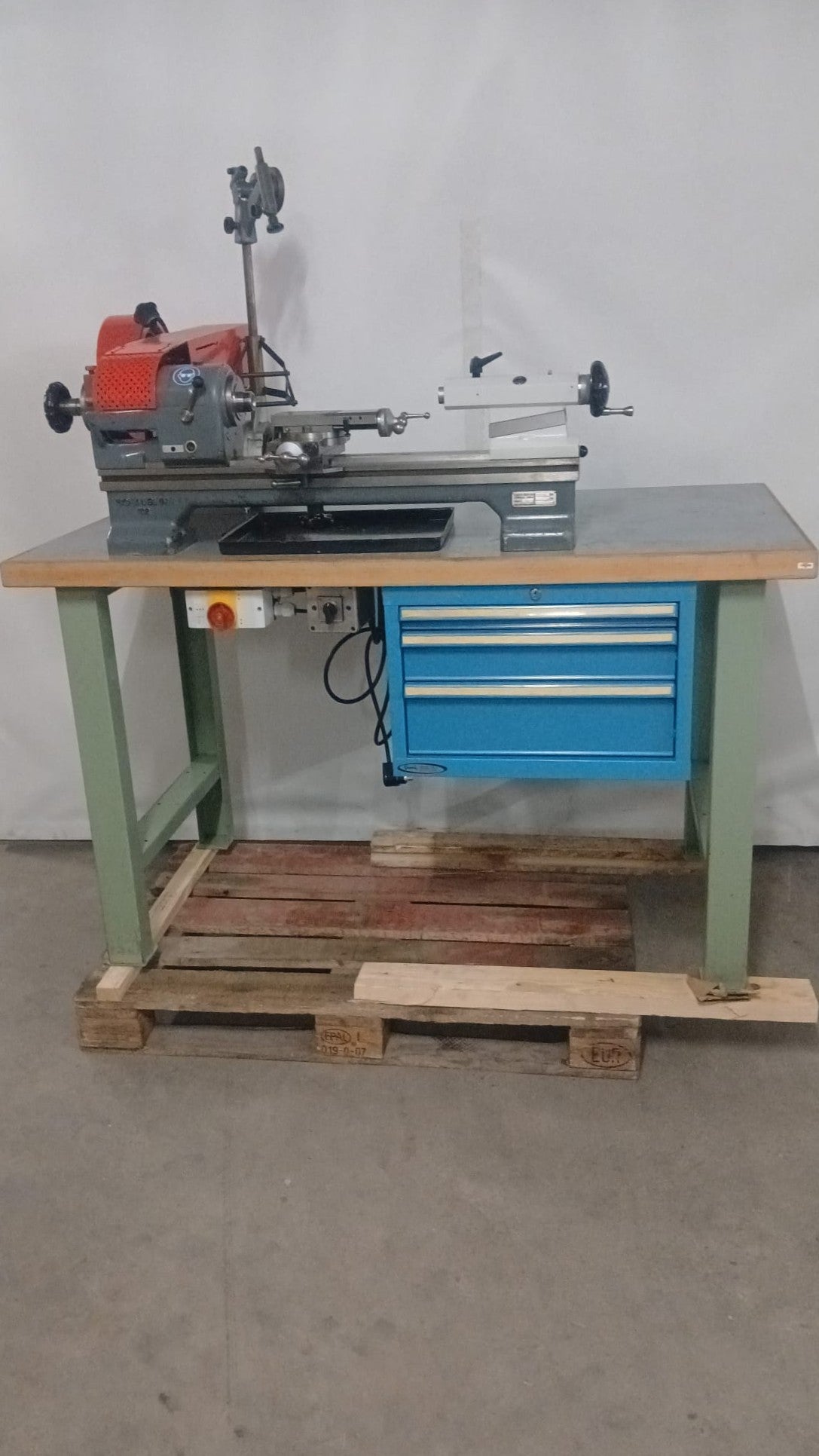

SCHAUBLIN 102 ist eine Werkzeugmacherdrehbank, ausgelegt auf hohe Präzision, Genauigkeit und Zuverlässigkeit. Kapazität: Spitzenhöhe 102 mm, Spitzenweite 350 mm, Dreh‑Ø über Planschlitten 120 mm, über Bett 200 mm, Spindelbohrung 20 mm. Technik: bis 3000 min⁻¹, Spindelmotor 1.5 CV, Gesamtleistung 2 CV, 3x380 V, Reitstockkonus 2 CM, Gewicht ≈500 kg, Abmessungen 1500×800×900 mm. Ausstattung: Werkbankausführung, Kreuzschlitten Hub 90 mm, Spannzange Typ 20 W. Ermöglicht enge Toleranzen; empfohlen für Uhrmacherei, Werkzeugbau, Luftfahrt und Medizintechnik.
Technische Daten ohne Gewähr
