TSCHUDIN HTG 310
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

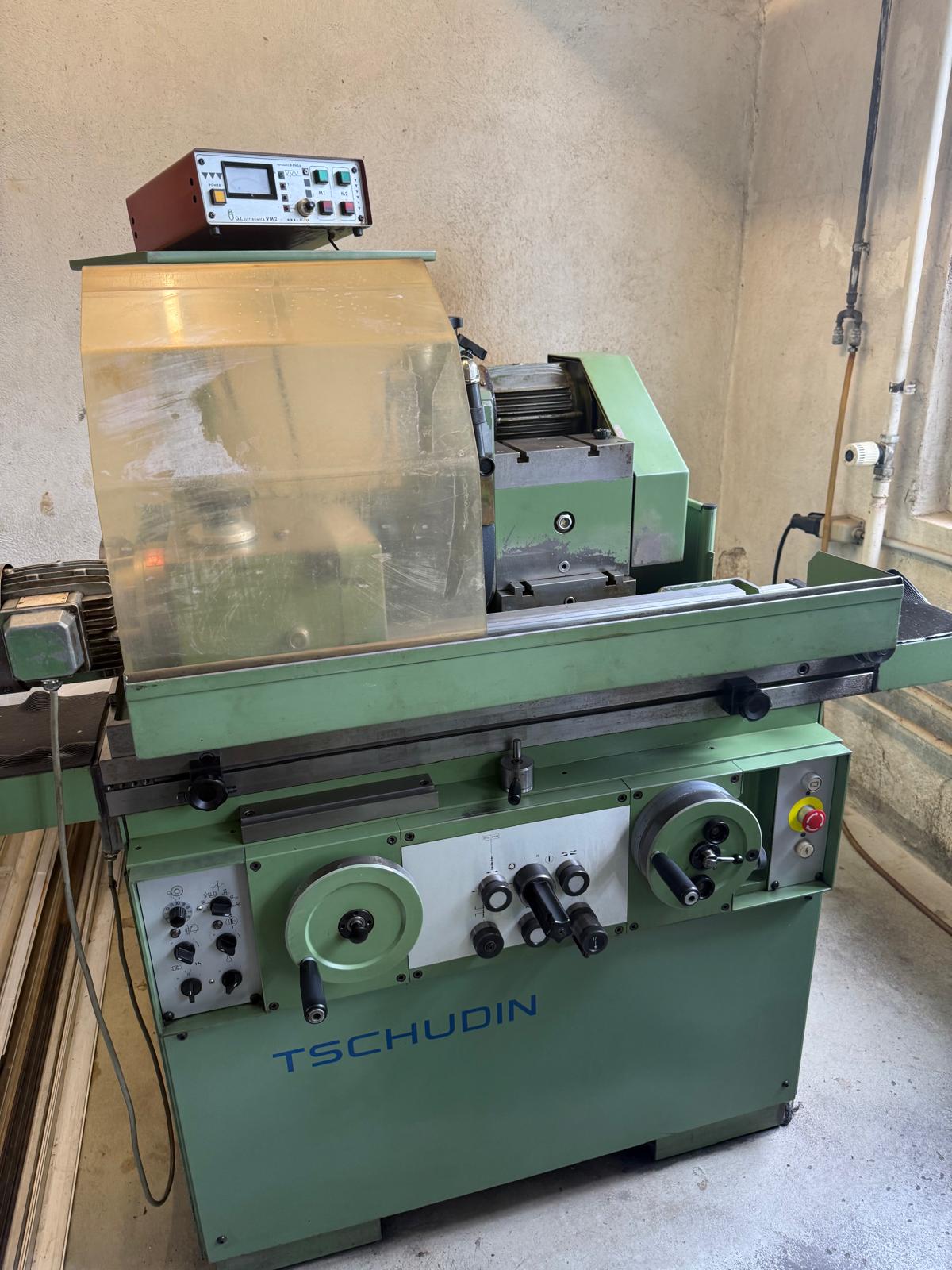

TSCHUDIN HTG 310 ist eine Rundschleifmaschine, ausgelegt auf Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Spitzenhöhe 100 (150) mm; Spitzenweite 310 mm; max. Längsweg 340 mm; Schleifscheibe Ø350x50 mm; Bohrung 127 mm; hydraulischer Querhub 38 mm. Technik: stufenlos 50–500 t/min, drehbar 360°; Spindelkonus 4 CM; Reitstock 3 CM; Tisch ±11°; Tischgeschwindigkeit bis 5 m/min; Anschluss 3x380 V 50 Hz; Schleifspindelmotor 4.08 CV; Gesamtleistung 5 kVA; Gewicht ~1700 kg; Abmessungen 2020x1200x1450 mm. Zubehör: feste Abziehvorrichtung, Papierfilteranlage. Erreicht enge Toleranzen; typ. Anwendungen: Automobil, Luftfahrt, Werkzeugmaschinen, Medizintechnik.
Technische Daten ohne Gewähr
| Spitzenhöhe | 100 (150) mm |
| Spitzenweite | 310 mm |
| Max. Längsweg | 340 mm |
| Schleifscheibe: | |
| Durchmesser | 350 mm |
| Breite | 50 mm |
| Bohrung | 127 mm |
| Hydraulischer Querhub | 38 mm |
| Werkstückspindelstock: | |
| Drehzahlen: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 500 t/min |
| Drehbar | 360 ° |
| Spindelkonus | 4 CM |
| Reitstock-Pinolenaufnahme: | 3 CM |
| Grösste Schrägstellung des Tisches | +/- 11 ° |
| Geschwindigkeit des Tisches: | |
| Stufenlos | |
| von | m/min |
| bis | 5 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Aussen-Schleifspindelmotor | 4.08 CV |
| Gesamtleistungsbedarf | 5 kVA |
| Maschinengewicht ca. | 1700 kg |
| Abmessungen Maschine: | |
| Länge | 2020 mm |
| Breite | 1200 mm |
| Höhe | 1450 mm |
| Diverses Zubehör: | |

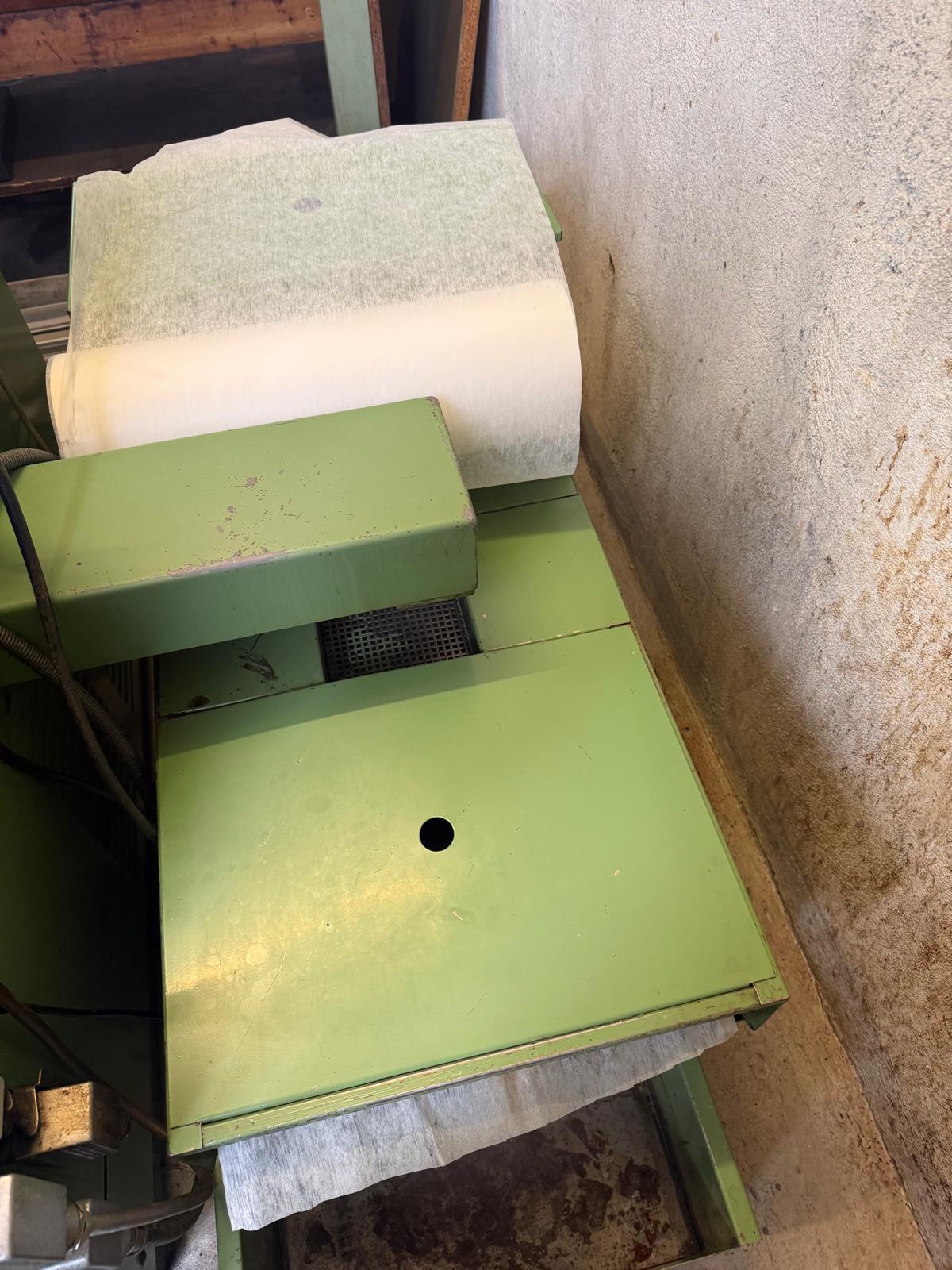

| Abziehvorrichtung fest | |
| Papierfilteranlage |
