VOUMARD 5 A
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

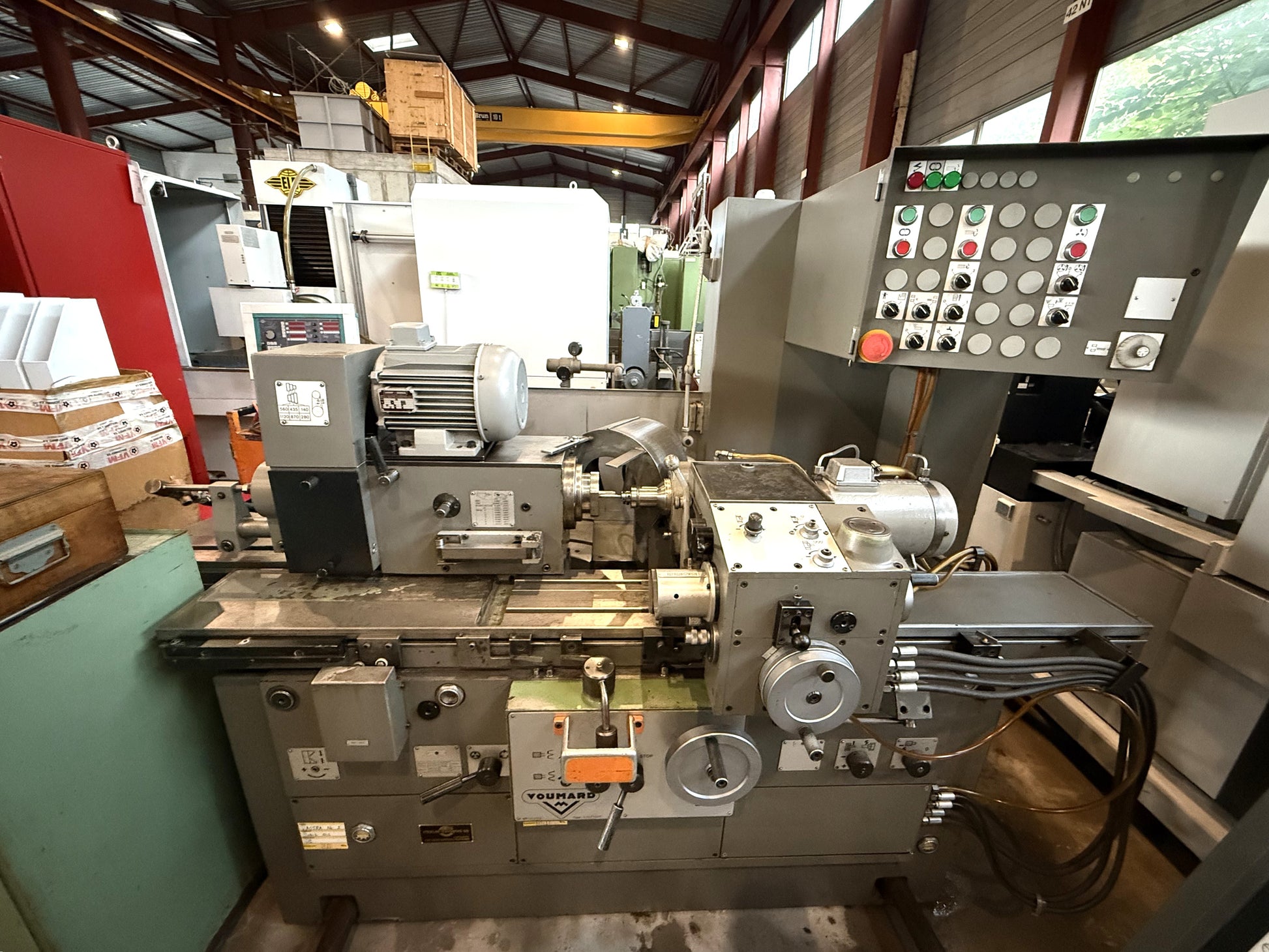

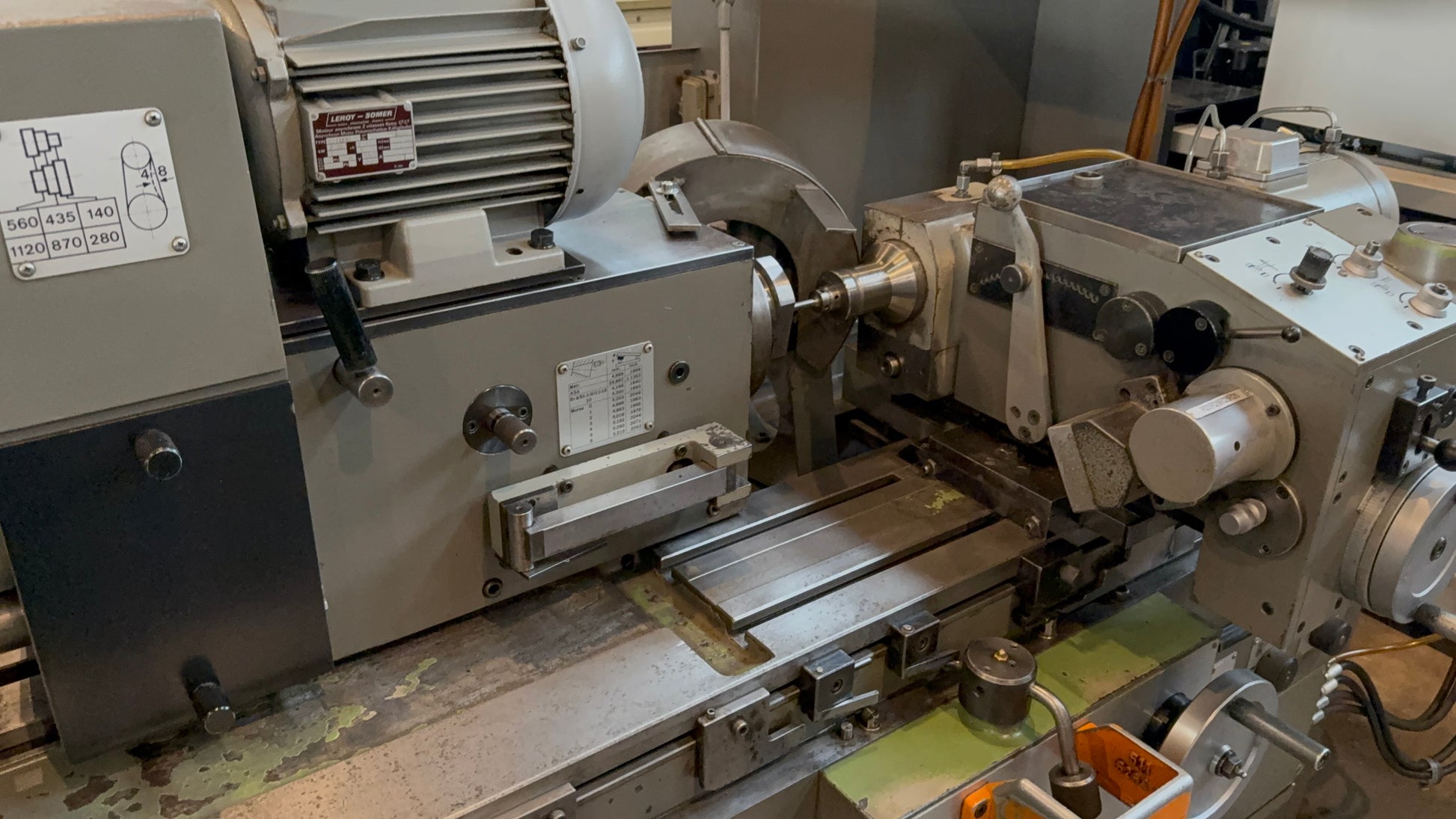

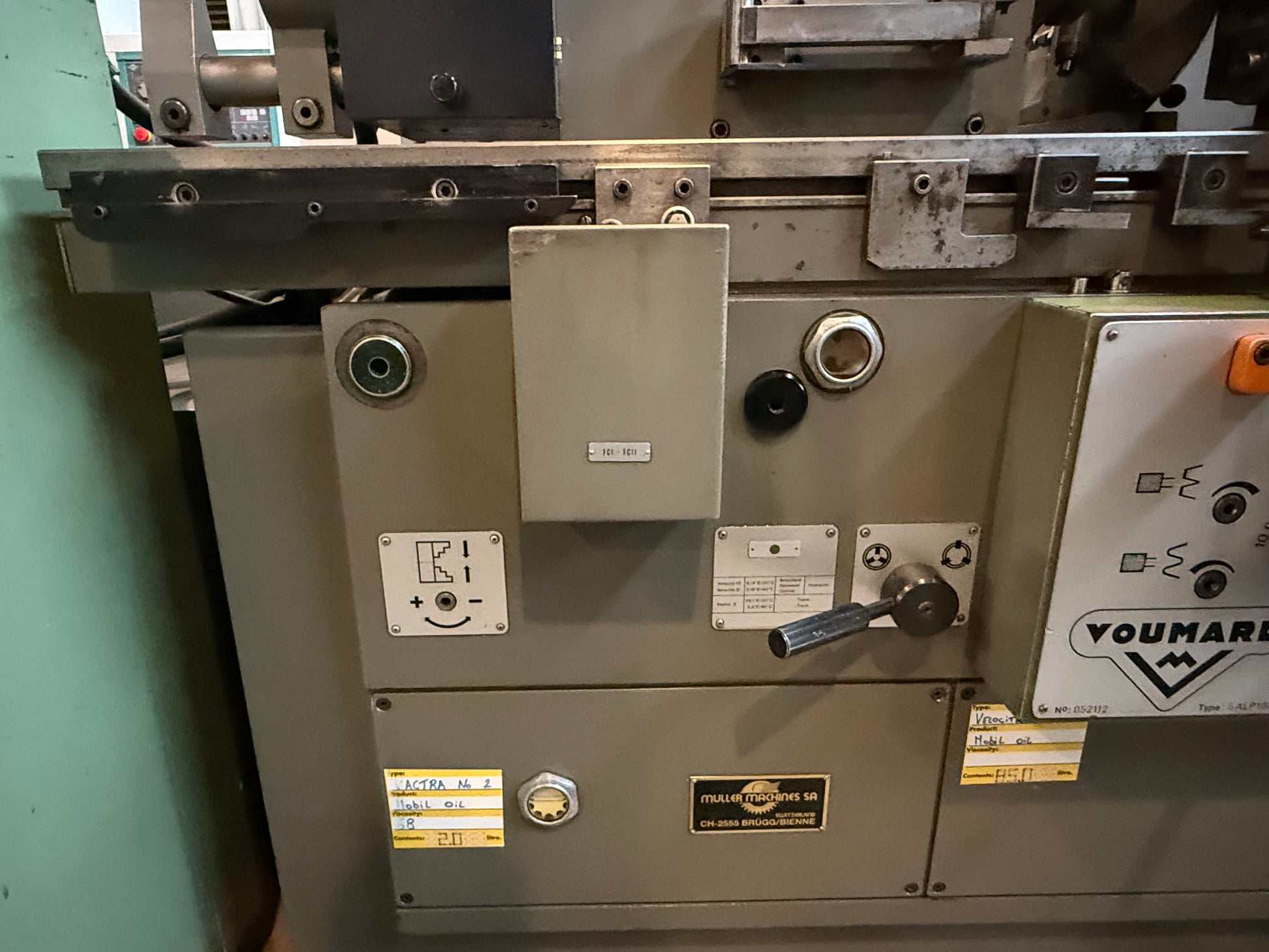

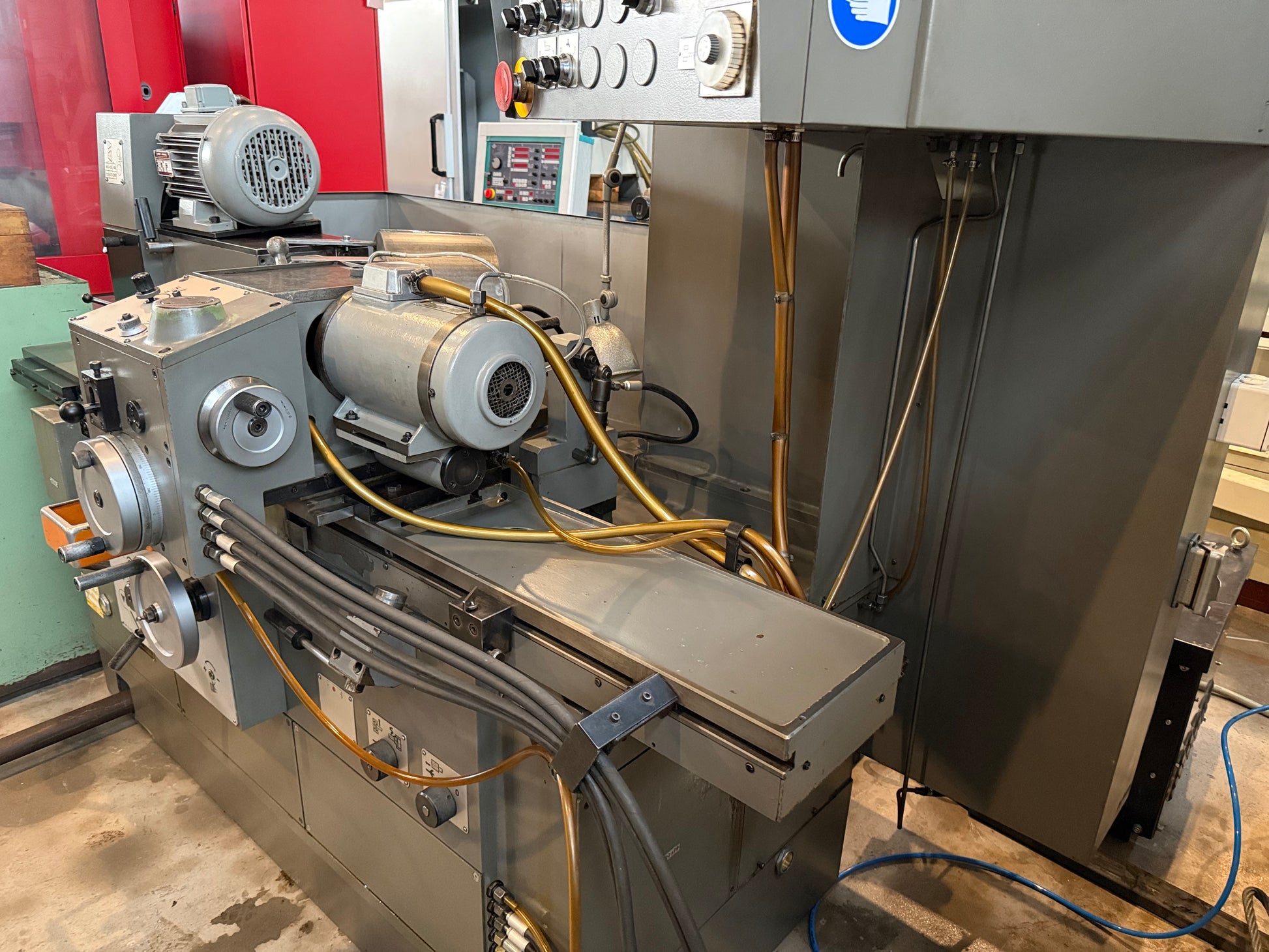

VOUMARD 5 A ist eine Innenrundschleifmaschine hoher Präzision, entwickelt für hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Innenschleif-Ø 5–200 mm, Schleiftiefe 250 mm, Spitzenhöhe 180 mm, Spitzenweite 1000 mm, Spindelbohrung 50 mm, Tischhub 3–600 mm. Technische Daten: Werkstückspindel 6 Stufen 125–1000 t/min; Schleifspindel 3.600–40.000 t/min; Motoren: Werkstückspindel 1,0 kW, Schleifspindel 4 kW; Anschluss 3×380 V 50 Hz; Gesamtleistung 8,7 kW; Gewicht ≈2700 kg; Abm. L1800×B900×H1500 mm. Zubehör: Kühlmitteleinrichtung, Flanschsatz, 3 Innenschleifspindeln (max. 18.000 und 28.000 t/min), Lunette, Werkzeugschrank. Erreicht enge Toleranzen; eingesetzt in Automotive, Luftfahrt, Uhrmacherei, Medizintechnik und Werkzeugmaschinenbau.
Technische Daten ohne Gewähr
| Innenschleifdurchmesser min. | 5 mm |
| Innenschleifdurchm. max | 200 mm |
| Schleiftiefe | 250 mm |
| Spitzenhöhe | 180 mm |
| Spitzenweite | 1000 mm |
| Werkstückspindel-Drehzahlen: | |
| Anzahl (Stufen) | 6 |
| von | 125 t/min |
| bis | 1000 t/min |
| Spindelbohrung | 50 mm |
| Mögliche Schleifspindeldrehzahlen: | |
| von | 3600 t/min |
| bis | 40000 t/min |
| Schleiftischhub: | |
| min. | 3 mm |
| max. | 600 mm |
| Tischgeschwindigkeit: | |
| Stufenlos | |
| von | m/min |
| bis | 10 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Werkstückspindelmotor | 1.00 kW |
| Antrieb für Innenschleifspindel | 4 kW |
| Gesamtleistungsbedarf | 8.7 kW |
| Maschinengewicht ca. | 2700 kg |
| Abmessungen Maschine: | |
| Länge | 1800 mm |
| Breite | 900 mm |
| Höhe | 1500 mm |

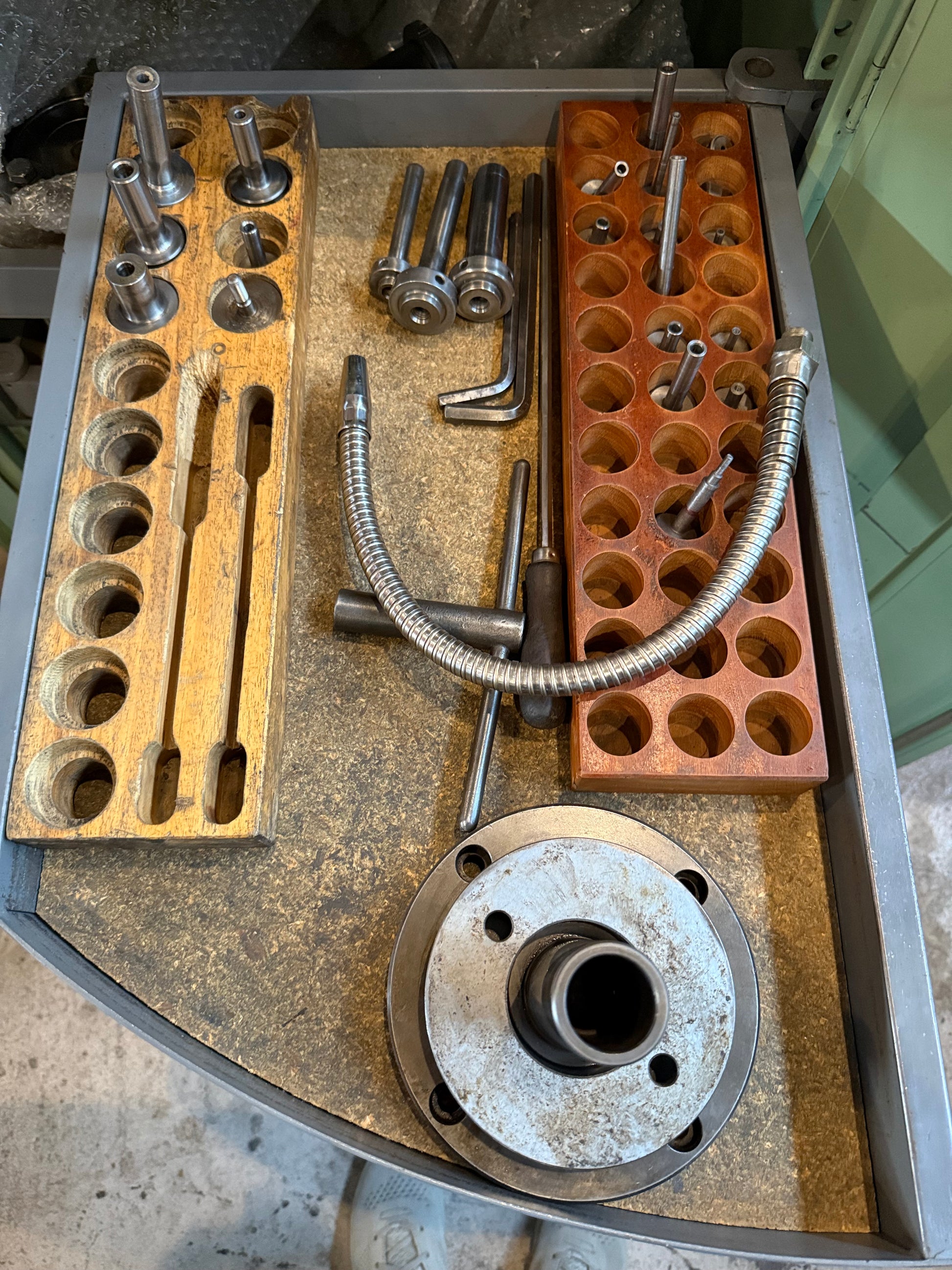

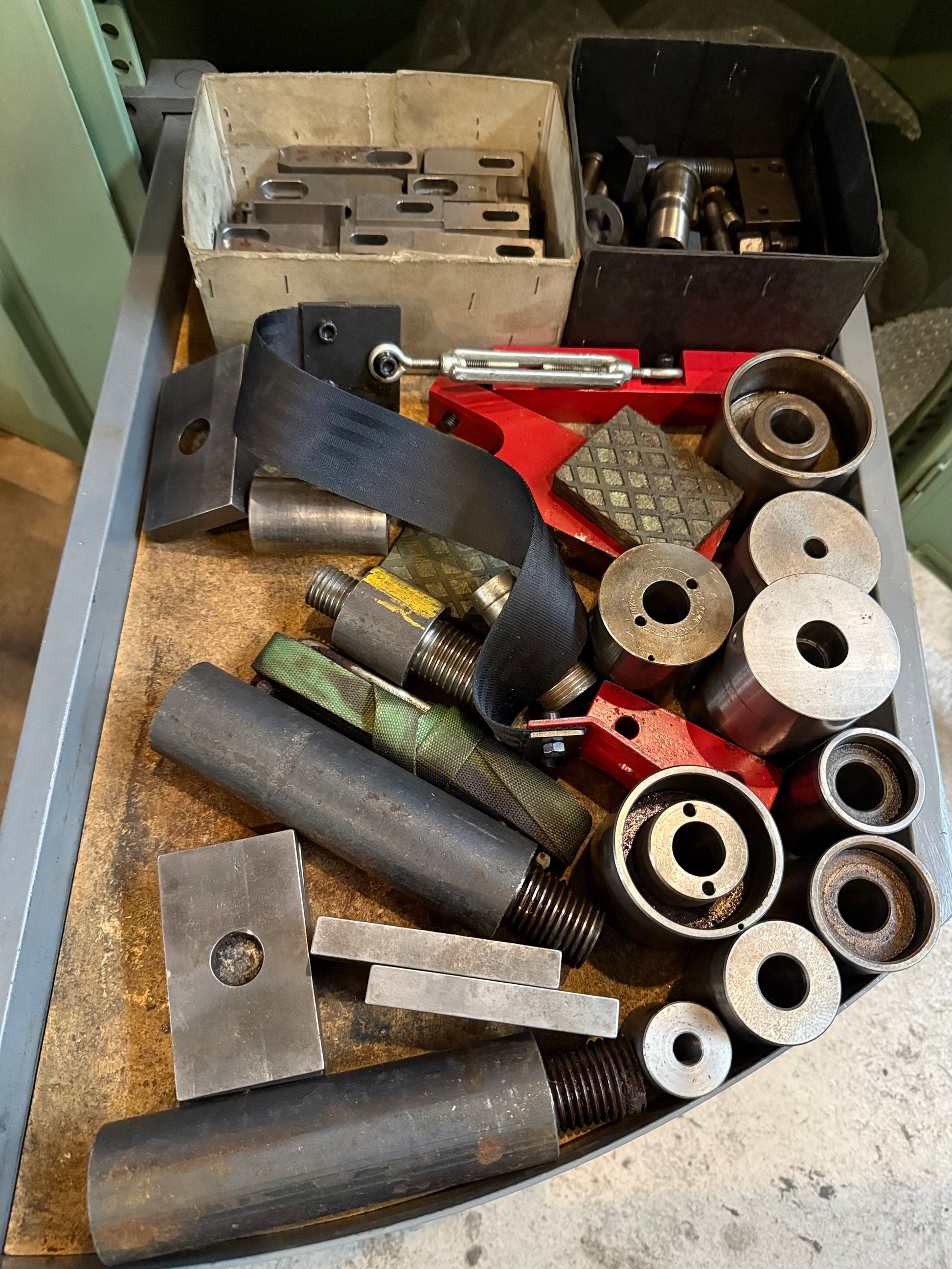

| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |

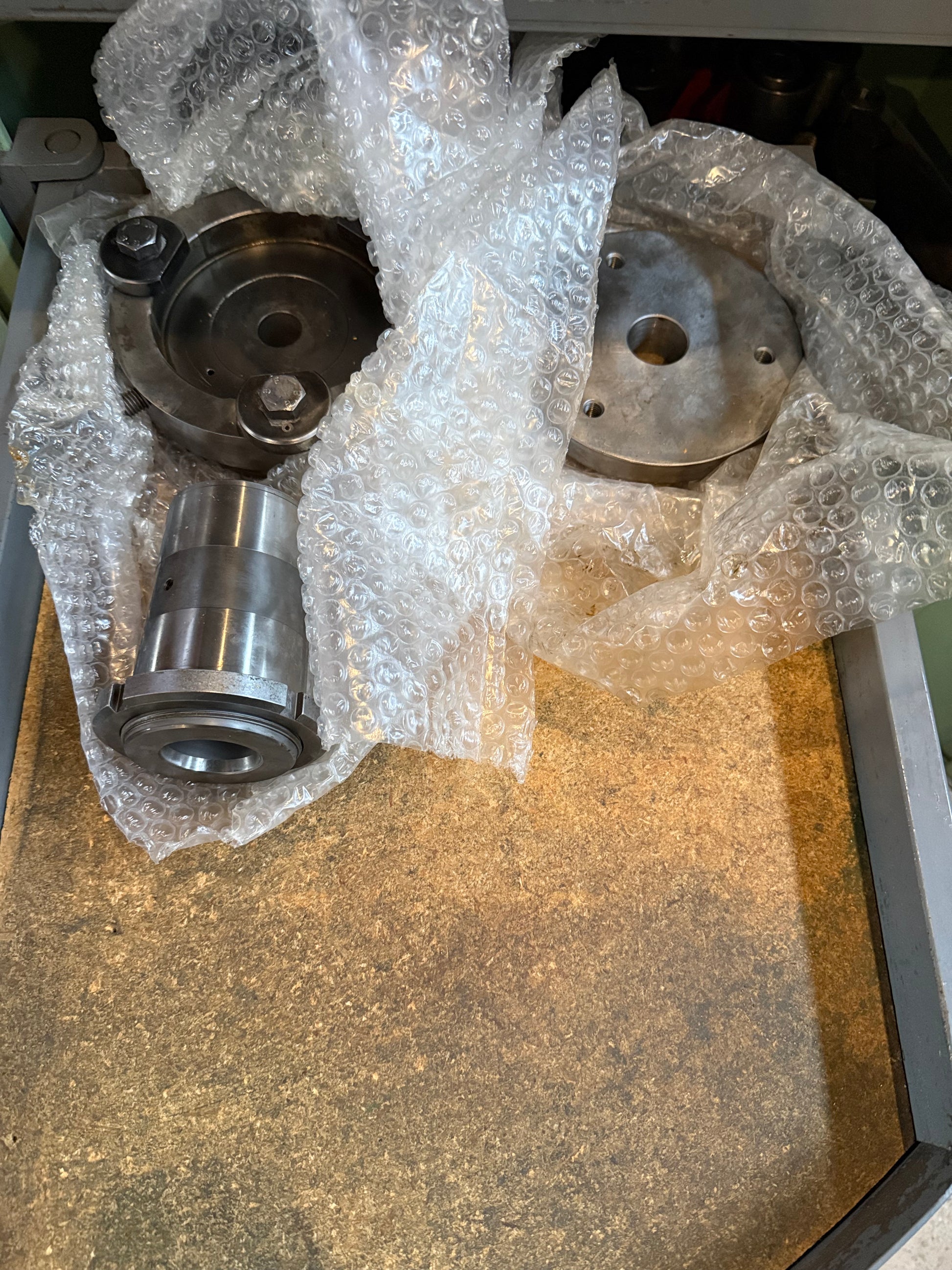

| Satz Flansche | |

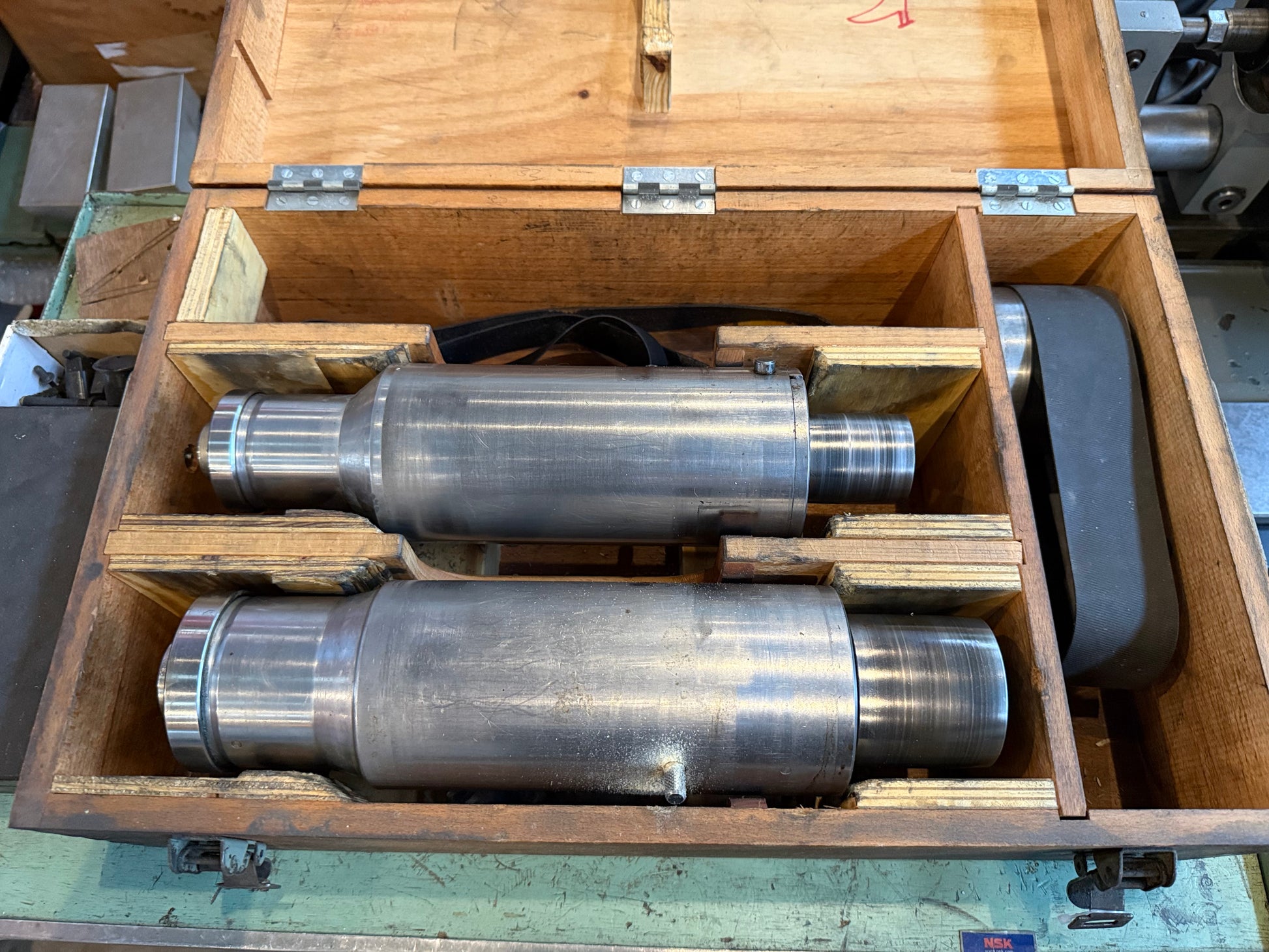

| Innenschleifspindel: | |
| Anzahl | 3 |
| Drehzahl max. | 18000 t/min |
| Drehzahl max. | 28000 t/min |
| Lunette | |

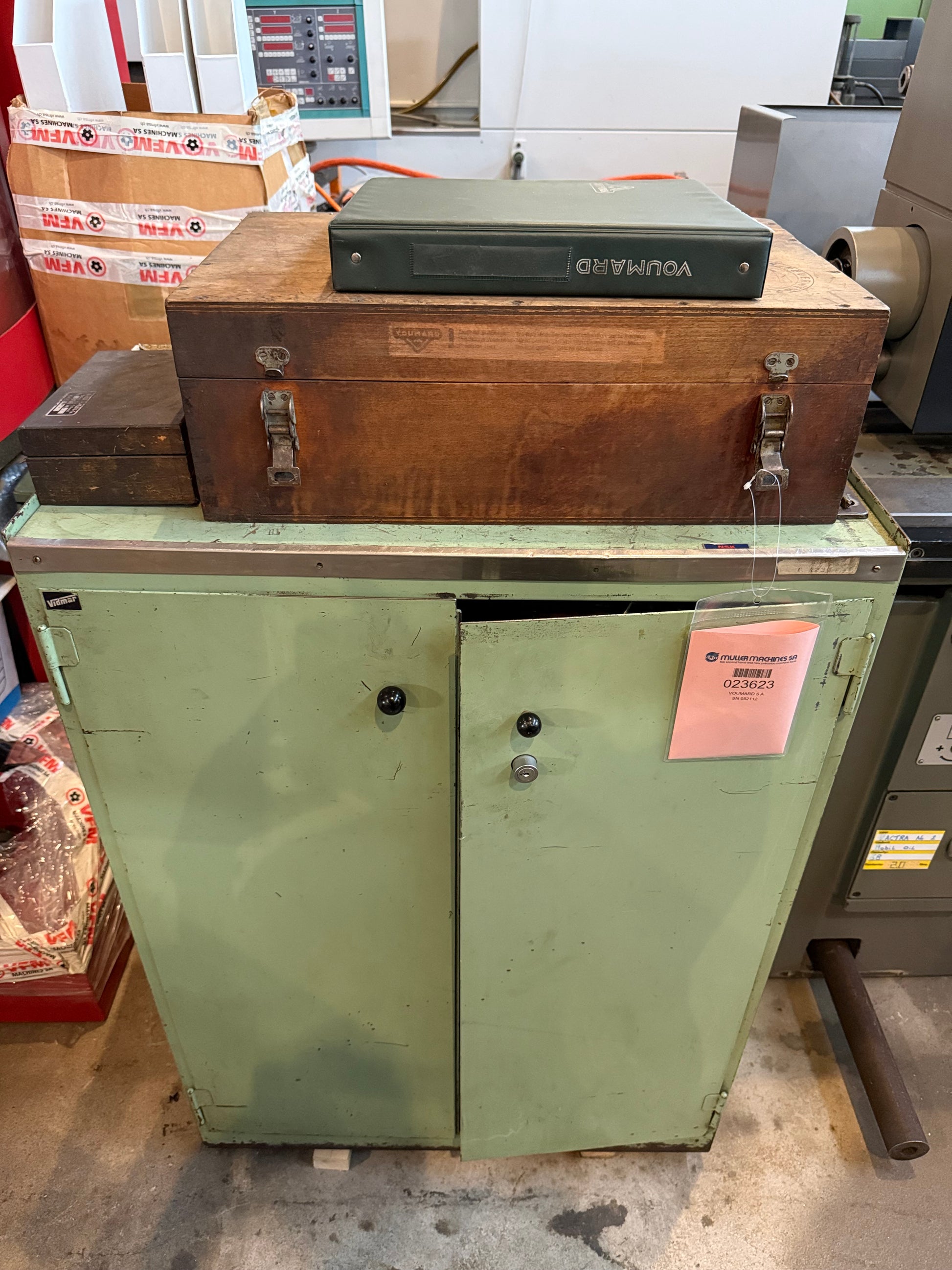

| Werkzeugschrank |
