STUDER S 30-12 F
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

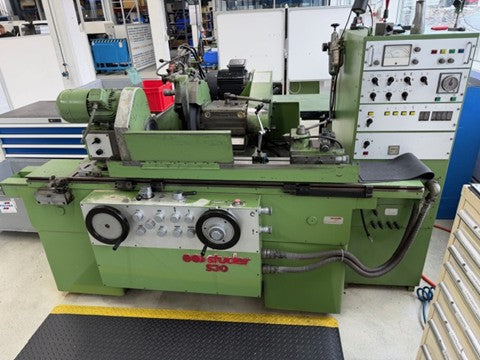

STUDER S 30-12 F ist eine Rundschleifmaschine hoher Präzision und Zuverlässigkeit. Kapazität: Spitzenhöhe 125 mm, Spitzenweite 1025 mm, Längsweg 800 mm, Querweg 150 mm; Scheibe Ø450×50 mm, Bohrung 127 mm, Werkstück max 80 kg. Daten: Scheibe 6 Stufen 1350–2220 t/min; hyd. Querhub 40 mm; Werkspindel stufenlos 30–675 t/min (drehbar 90°); Konus 5/3 CM; Tisch bis 6 m/min; 3×380V; Motoren 6.25/1 kW; Gewicht ≈2500 kg. Erzielt enge Toleranzen; geeignet für Automotive, Luftfahrt, Werkzeugbau, Medizintechnik, Uhrenbau.
Technische Daten ohne Gewähr
| Spitzenhöhe | 125 mm |
| Spitzenweite | 1025 mm |
| Max. Längsweg | 800 mm |
| Max. Querweg | 150 mm |
| Schleifscheibe: | |
| Durchmesser | 450 mm |
| Breite | 50 mm |
| Bohrung | 127 mm |
| Werkstückgewicht zwischen Spitzen max. | 80 kg |
| Schwenkbereich | +90° / 30 ° |
| Schleifscheibendrehzahlen: | |
| Anzahl (Stufen) | 6 |
| von | 1350 t/min |
| bis | 2220 t/min |
| Hydraulischer Querhub | 40 mm |
| Werkstückspindelstock: | |
| Drehzahlen: | |
| Stufenlos | |
| von | 30 t/min |
| bis | 675 t/min |
| Drehbar | 90 ° |
| Spindelkonus | 5 CM |
| Reitstock-Pinolenaufnahme: | 3 CM |
| Grösste Schrägstellung des Tisches | 10 ° |
| Geschwindigkeit des Tisches: | |
| Stufenlos | |
| bis | 6 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Aussen-Schleifspindelmotor | 6.25 kW |
| Innen-Schleifspindelmotor | 1 kW |
| Maschinengewicht ca. | 2500 kg |
| Abmessungen Maschine: | |
| Länge | 2700 mm |
| Breite | 1400 mm |
| Höhe | 1600 mm |
| Abmessungen der Steuerung: | |
| Länge | 800 mm |
| Breite | 500 mm |
| Höhe | 1600 mm |
| Diverses Zubehör: |
