SCHAUBLIN 13
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

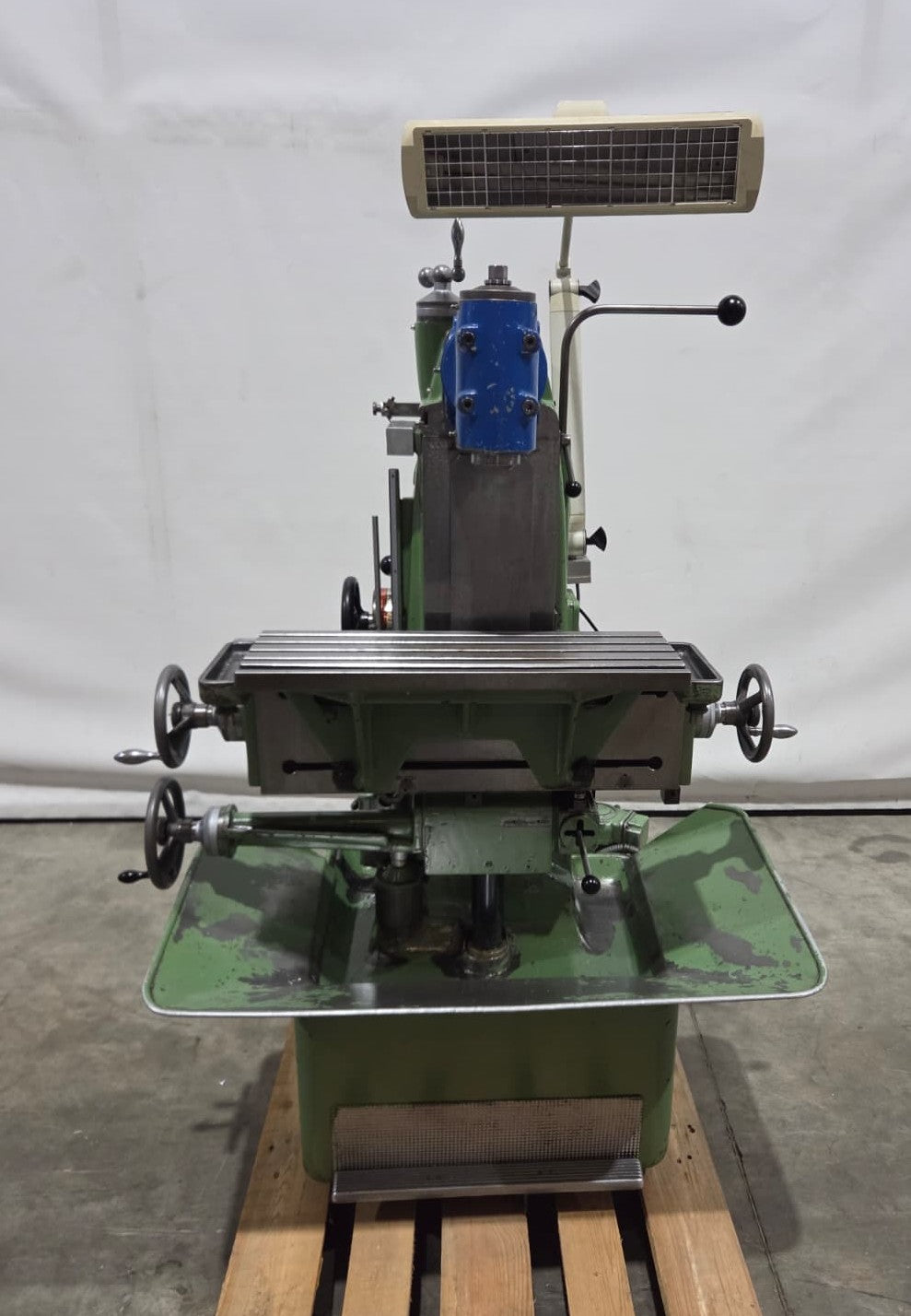

SCHAUBLIN 13 ist eine Universalfräsmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsvermögen: Tisch 600x210 mm, Wege X 260 mm, Y 150 mm, Z 310 mm; Abstände Spindel–Tisch vert. 310 mm, horiz. 410 mm. Technik: Spindelaufnahme 30 ISO, stufenlos 58–2000 t/min, 10 Vorschubstufen 12–400 mm/min (längs/vert.), Eilgang 1,2 m/min (längs/quer); Anschluss 3x380 V 50 Hz, Motor 2,0 CV, Gesamtleistung 3 CV; Gewicht ~700 kg, Maße 1100x1000x1550 mm. Ermöglicht enge Toleranzen; typische Einsatzfelder: Automotive, Uhrenbau, Werkzeugbau, Luftfahrt, Medizintechnik
Technische Daten ohne Gewähr
| Tischlänge | 600 mm |
| Tischbreite | 210 mm |
| Längsweg (X-Achse) | 260 mm |
| Querbewegung (Y-Achse) | 150 mm |
| Vertikalweg (Z-Achse) | 310 mm |
| Entfernung zwischen Vertikalspindel und Tisch | 310 mm |
| Entfernung zwischen Horizontalspindel und Tisch | 410 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 58 t/min |
| bis | 2000 t/min |
| Spindelaufnahme | 30 ISO |
| Vorschübe: Anzahl (Stufen) | 10 |
| Längs von | 12 mm/min |
| bis | 400 mm/min |
| Vertikal von | 12 mm/min |
| bis | 400 mm/min |
| Eilgang: | |
| Längs | 1.2 m/min |
| Quer | 1.2 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Motorenleistung | 2.0 CV |
| Gesamtleistungsbedarf | 3 CV |
| Maschinengewicht ca. | 700 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 1000 mm |
| Höhe | 1550 mm |
