FANUC ROBODRILL ALPHA D21L i A5
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
FANUC ROBODRILL ALPHA T21 i FIa ist ein Vertikal Bearbeitungszenter, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsfähigkeiten: 5 Achsen; Verfahrwege X700 mm, Y400 mm, Z330 mm; Tisch 850x400 mm, max Werkstückgewicht 300 kg; Abstand Spindel-nase–Tisch 250-580 mm; Aufnahme HSK 40; Werkzeugmagazin 21 Plätze, max Werkzeuggewicht 23 kg. Technische Daten: Spindeldrehzahl stufenlos 100-24000 t/min; Spindelleistung 5,5 kW; Eilgang 54 m/min; Anschluss 3x 400 V 50 Hz; Gesamtleistungsbedarf 11 kVA; Maschinengewicht ~2200 kg; Abmessungen L2140xB2000xH2350 mm. Erzielt enge Toleranzen; geeignet für Automotive, Luft- und Raumfahrt, Medizintechnik, Uhrenindustrie, Maschinenbau
Technische Daten ohne Gewähr
| Anzahl Achsen total | 3 |
| Tischlänge | 850 mm |
| Tischbreite | 400 mm |
| Max. Werkstückgewicht auf dem Tisch | 300 kg |
| Längsweg (X-Achse) | 700 mm |
| Querweg (Y-Achse) | 400 mm |
| Vertikalweg (Z-Achse) | 330 mm |
| Werkzeugmagazin Anzahl Werkzeugplätze | 21 |
| Werkzeuggewicht max. | 23 kg |
| Werkzeugaufnahme: HSK | 40 |
| Abstand zwischen Spindelnase und Tisch | 250 - 580 mm |
| Spindeldrehzahl: | |
| Stufenlos | |
| von | 100 t/min |
| bis | 24000 t/min |
| Eilgang | 54 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 5.5 kW |
| Gesamtleistungsbedarf | 11 kVA |
| Maschinengewicht ca. | 2200 kg |
| Abmessungen Maschine: | |
| Länge | 2140 mm |
| Breite | 2000 mm |
| Höhe | 2350 mm |
| Diverses Zubehör: | |

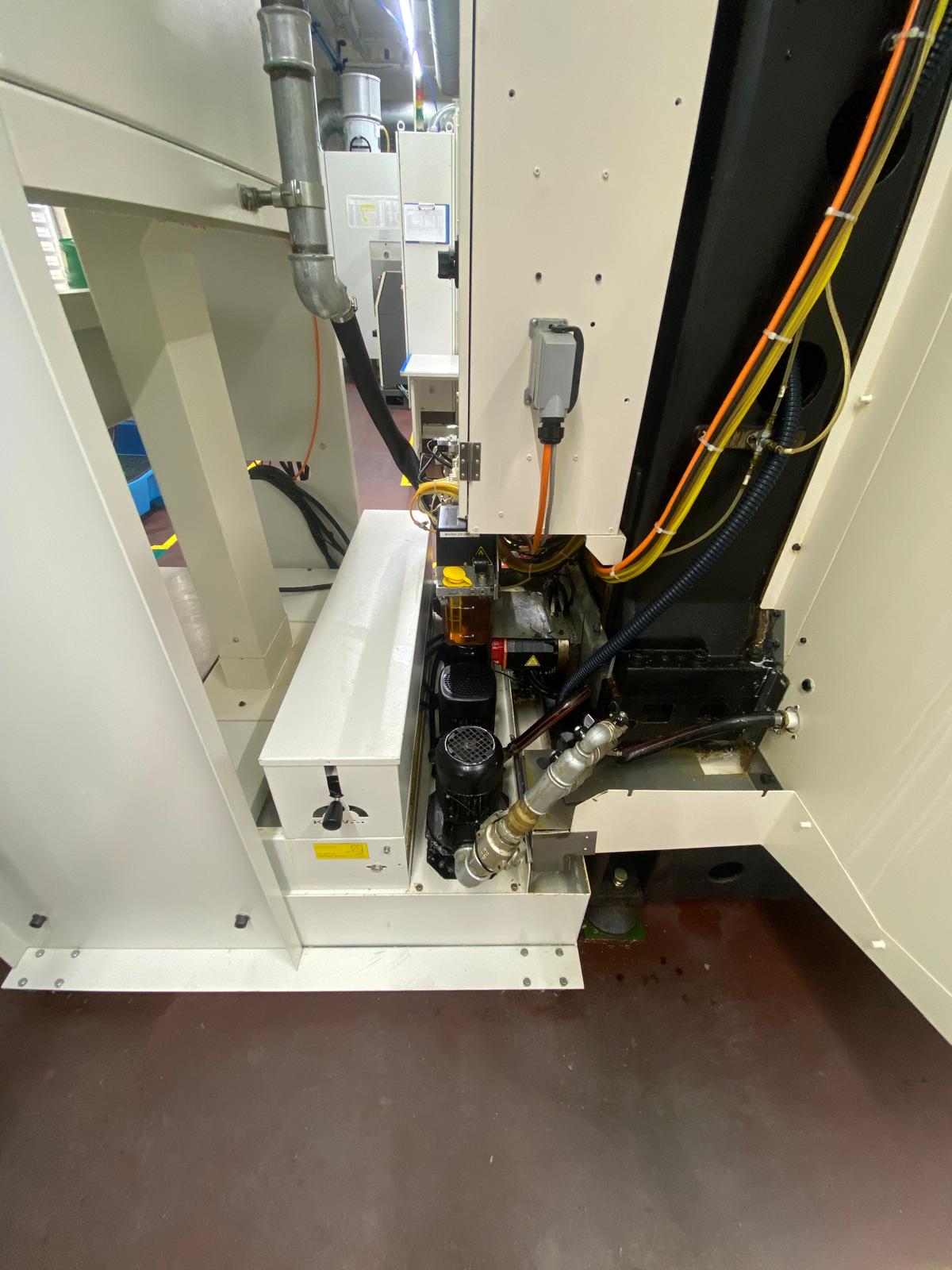

| Kühlmitteleinrichtung | |

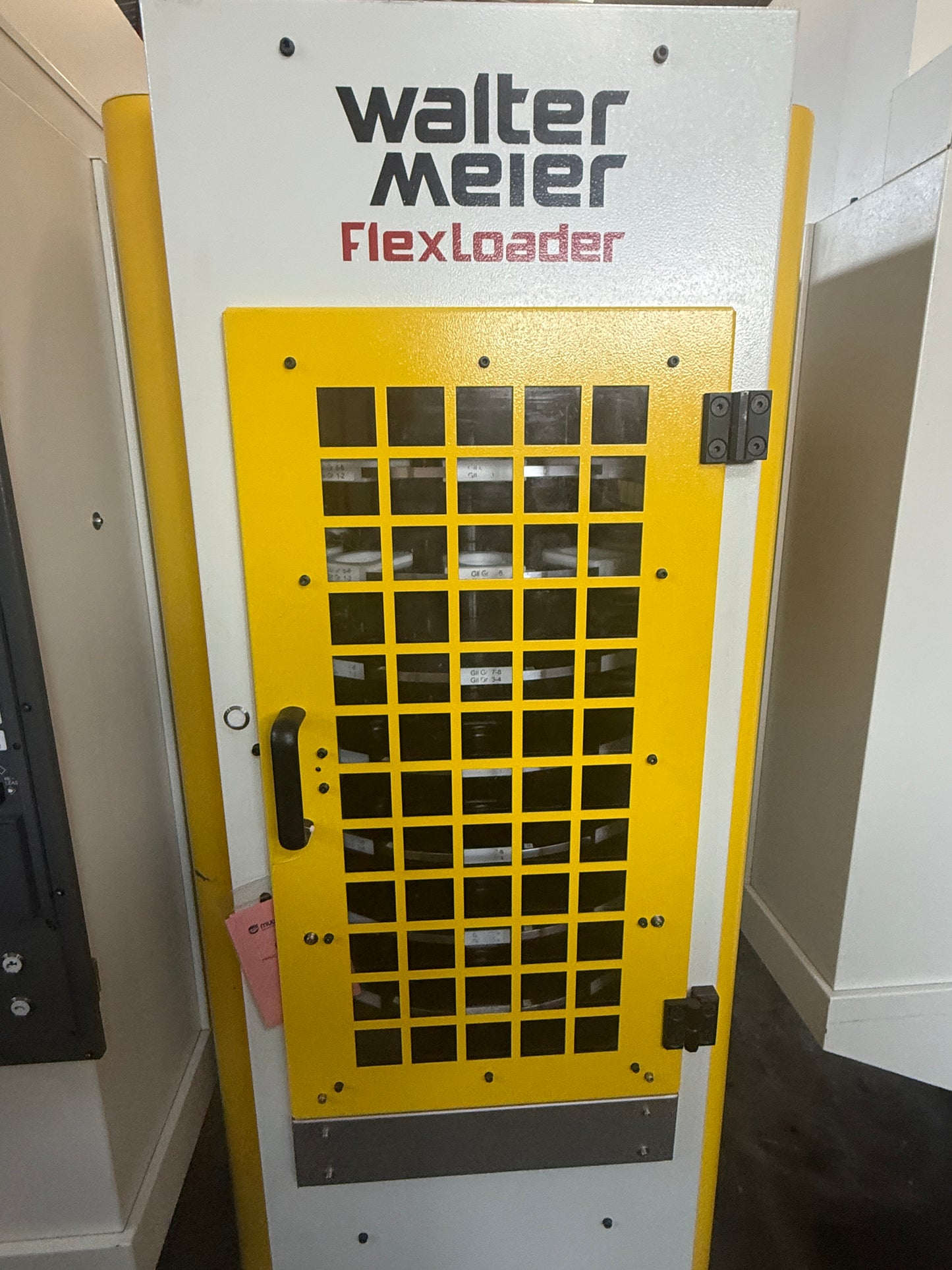

| Werkstückmagazin | |
| Beleuchtung |
