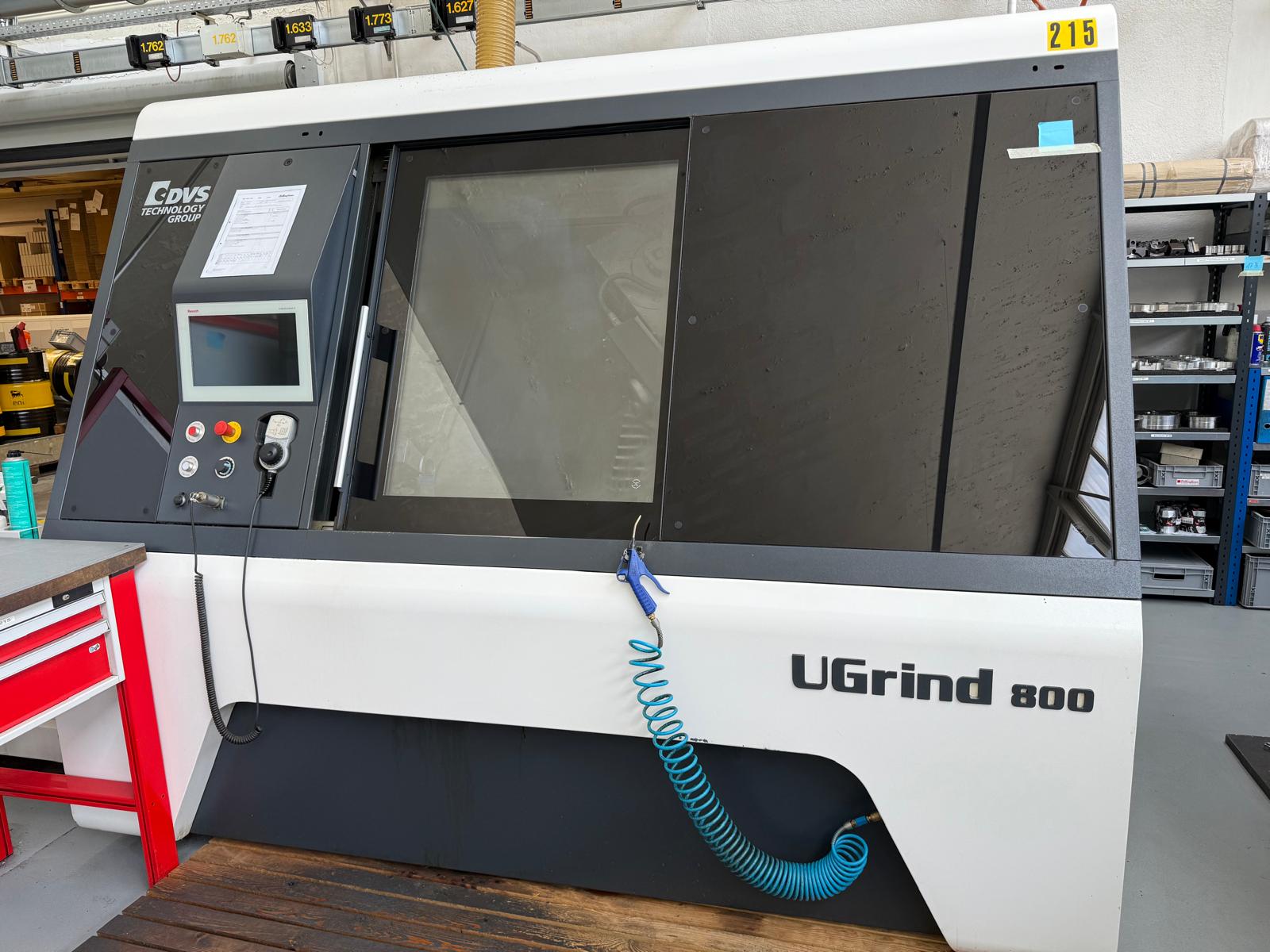

DVS UGRIND 800
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

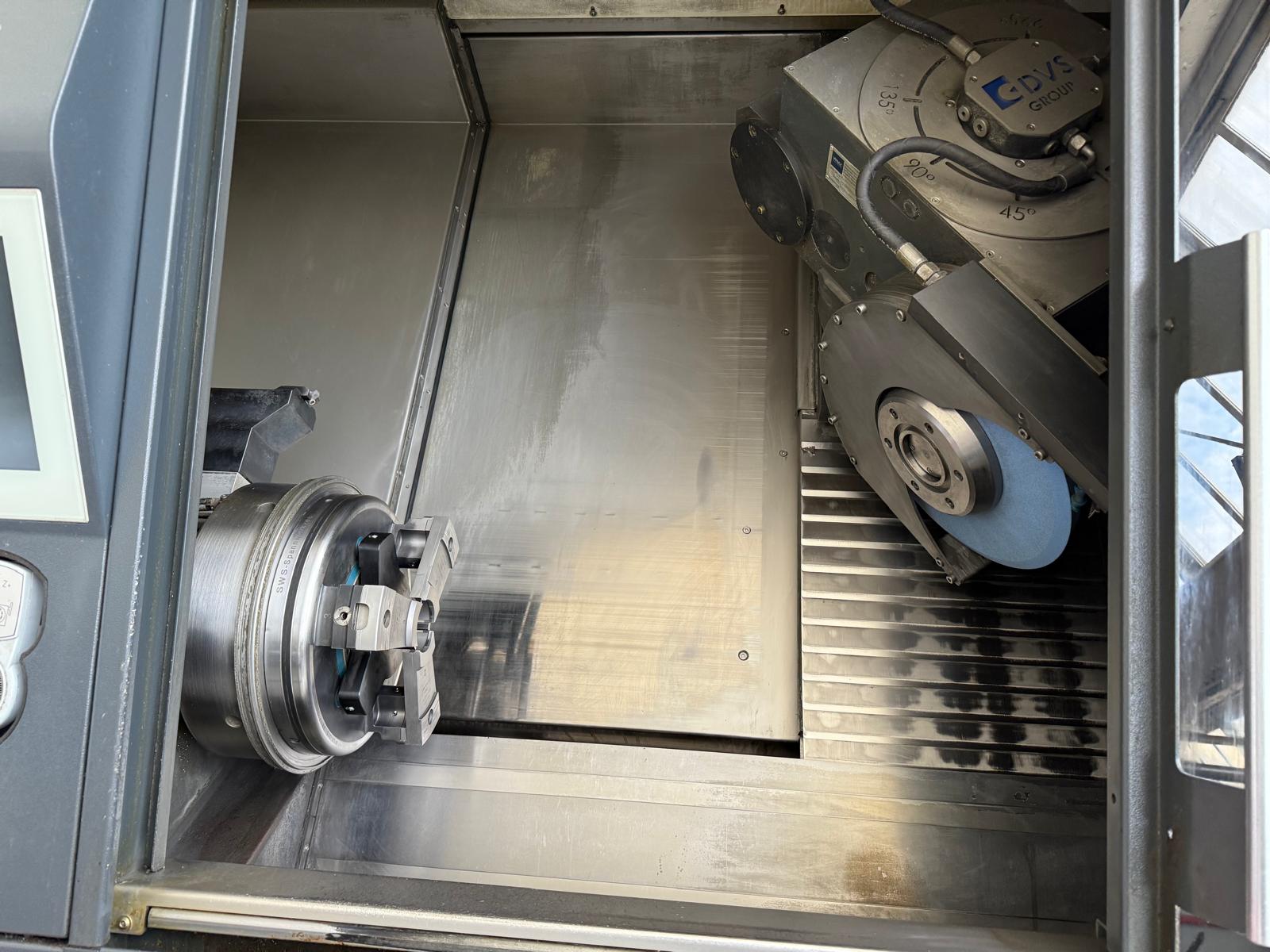

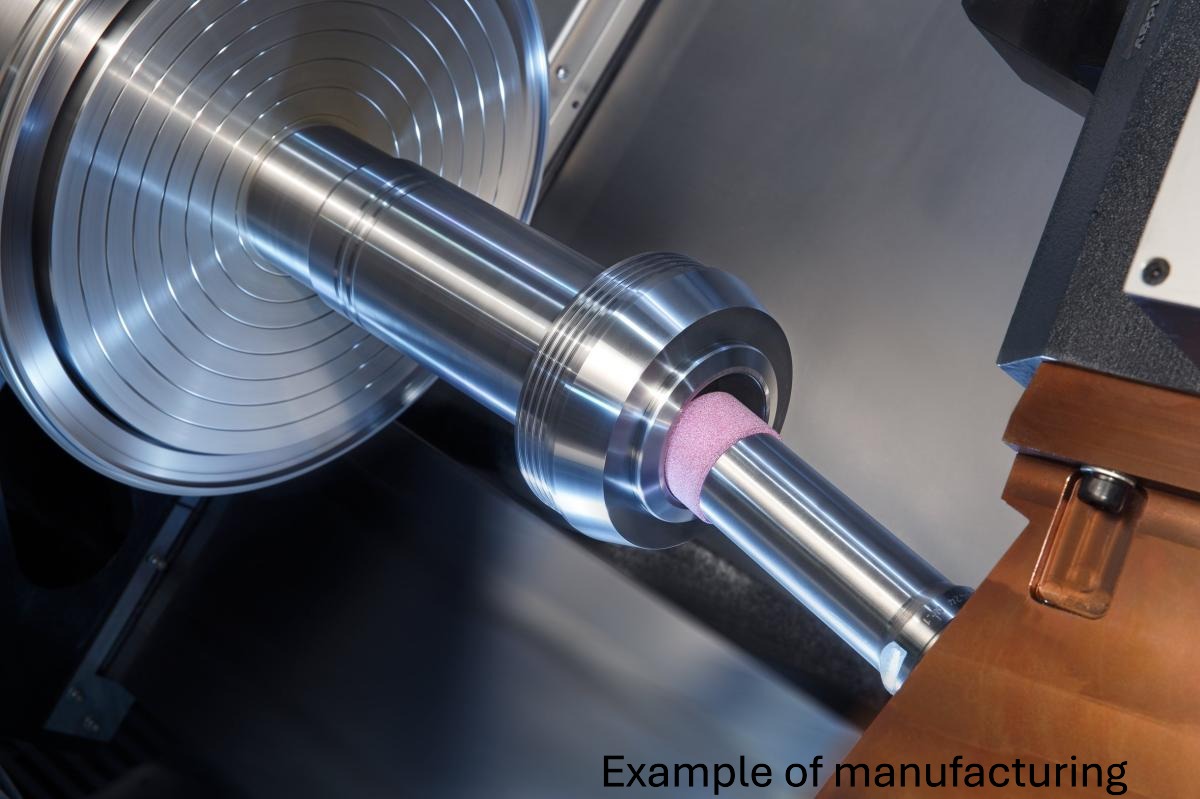

DVS UGRIND 800 ist eine CNC Innen- und Aussenschleifmaschine, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Werkstück Ø 130–500 mm; Z 1200 mm, X 250 mm. Schleifspindelmotor 25 kW; Werkstückspindelmotor 24 kW; Drehzahlen 0–500 t/min stufenlos; Anschluss 50 Hz 3x 400 V; Gewicht ~7000 kg; L2850×B2490×H2290 mm; Betriebszeit 12000 Heures. Zubehör: Kühlmitteleinrichtung, Kühlmittelfilteranlage, Messtaster, Satz Innenschleifstifte, Satz Flansche, Beleuchtung, Werkzeugschrank, elektronisches Handrad. Ermöglicht enge Toleranzen; typische Anwendungen: Automotive, Maschinenbau, Luftfahrt, Medizintechnik, Uhrenindustrie.
| Spitzenweite | 1200 mm |
| Schleifdurchmesser max. | 350 mm |
| Verfahrwege: | |
| Z-Achse | 800 mm |
| X-Achse | 500 mm |
| B-Achse Auflösung max. | 0.0002 ° |

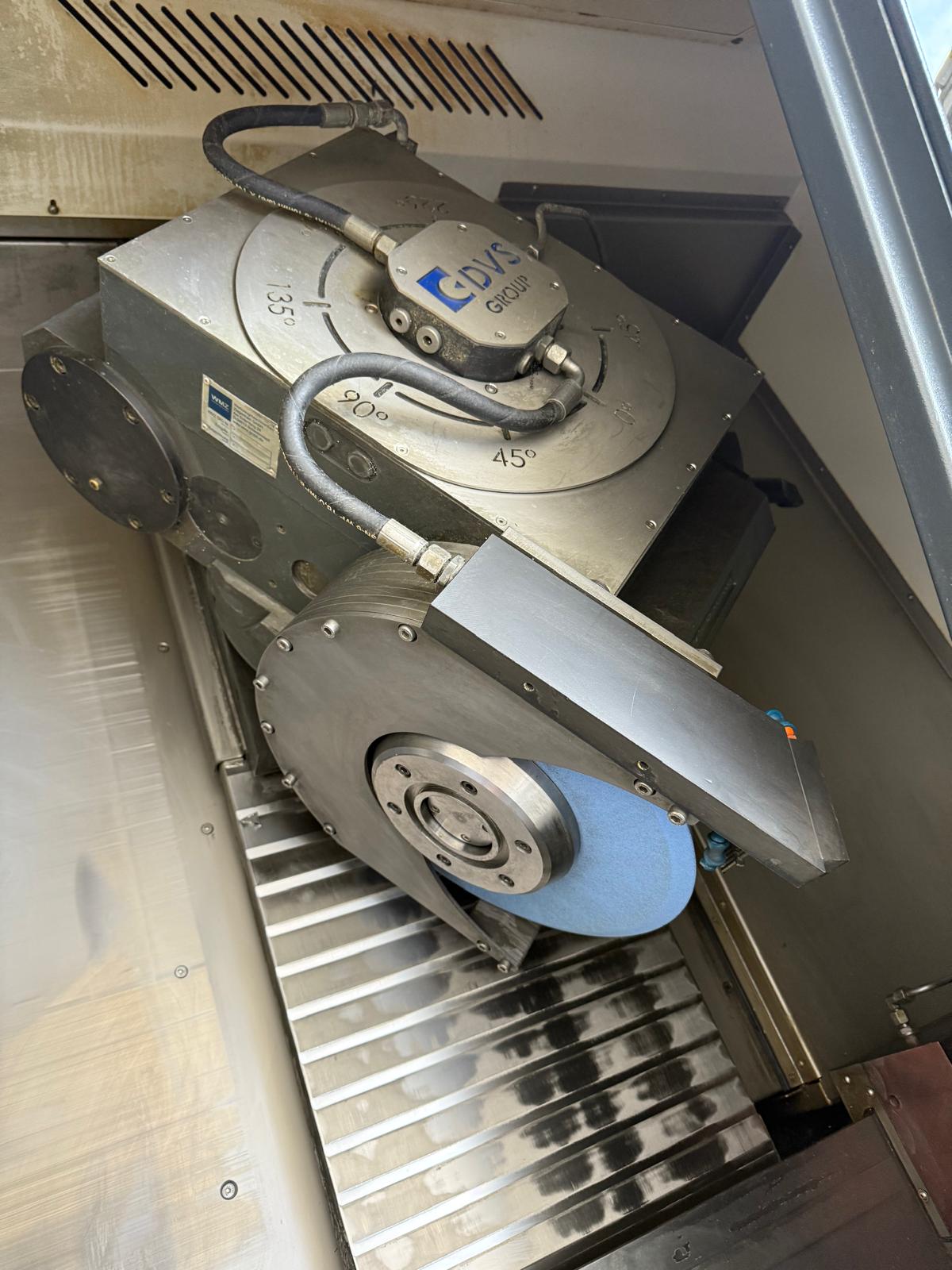

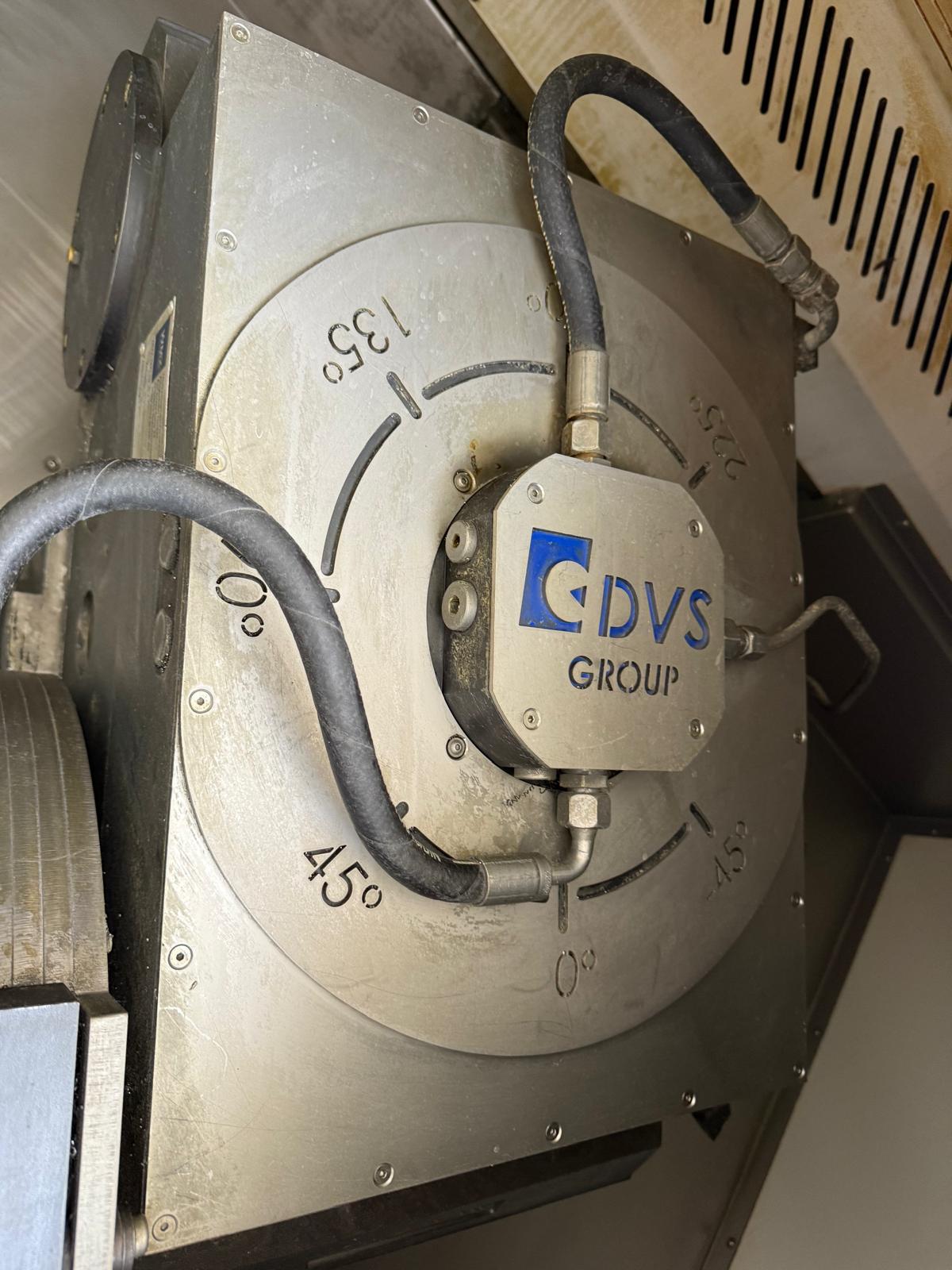

| B-Achse Schwenkbereich | -45 / +225 ° |

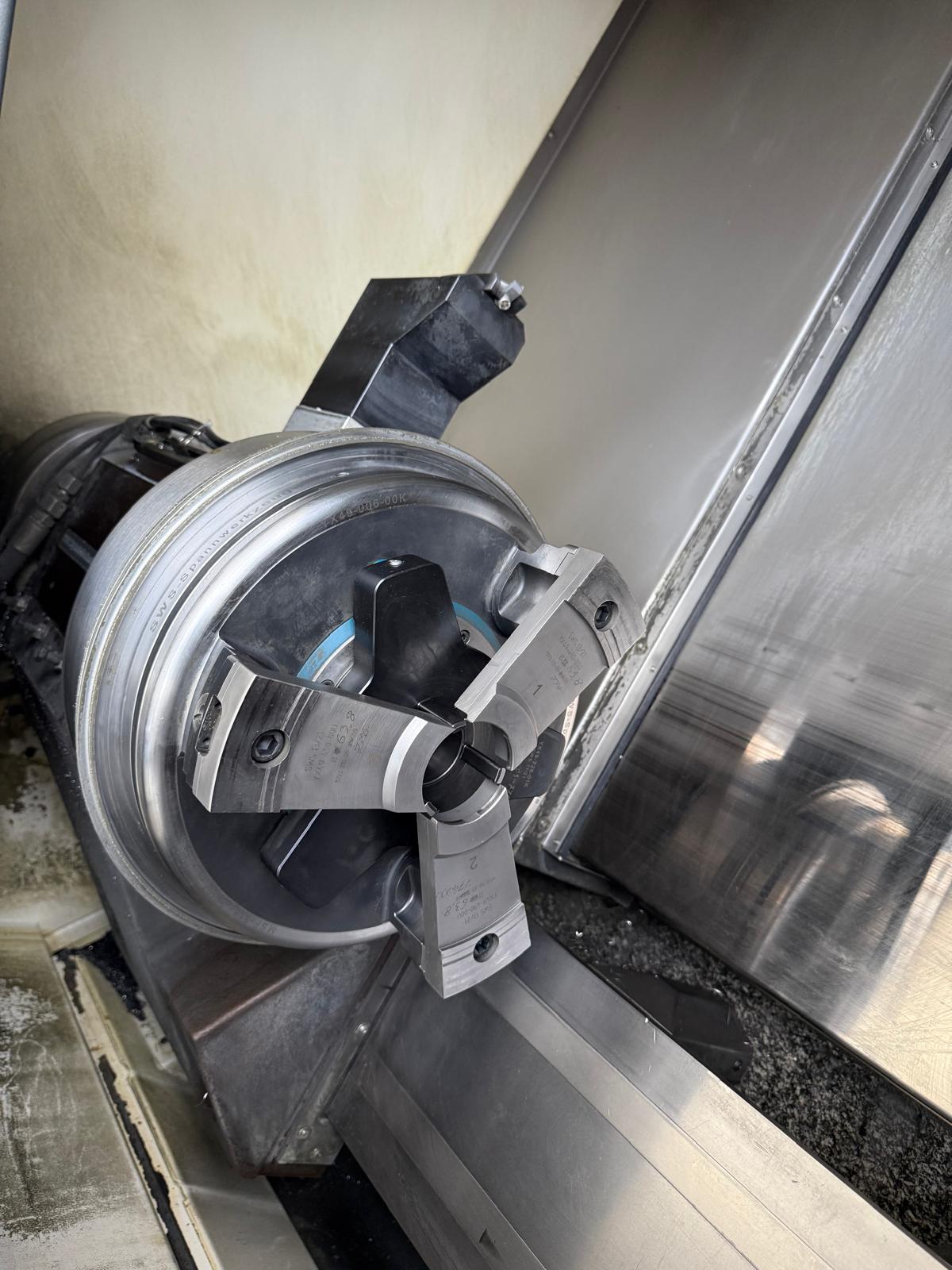

| Werkstückspindelstock: | |
| Drehzahlen: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 1500 t/min |
| C-Achse | |
| Betriebszeit | 12000 Heures |
| Anschluss an Druckluft | 5 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Schleifspindelmotor | kW |
| Werkstückspindelmotor | kW |
| Gesamtleistungsbedarf | 40 kW |
| Maschinengewicht ca. | 7000 kg |
| Abmessungen Maschine: | |
| Länge | 2850 mm |
| Breite | 2490 mm |
| Höhe | 2290 mm |

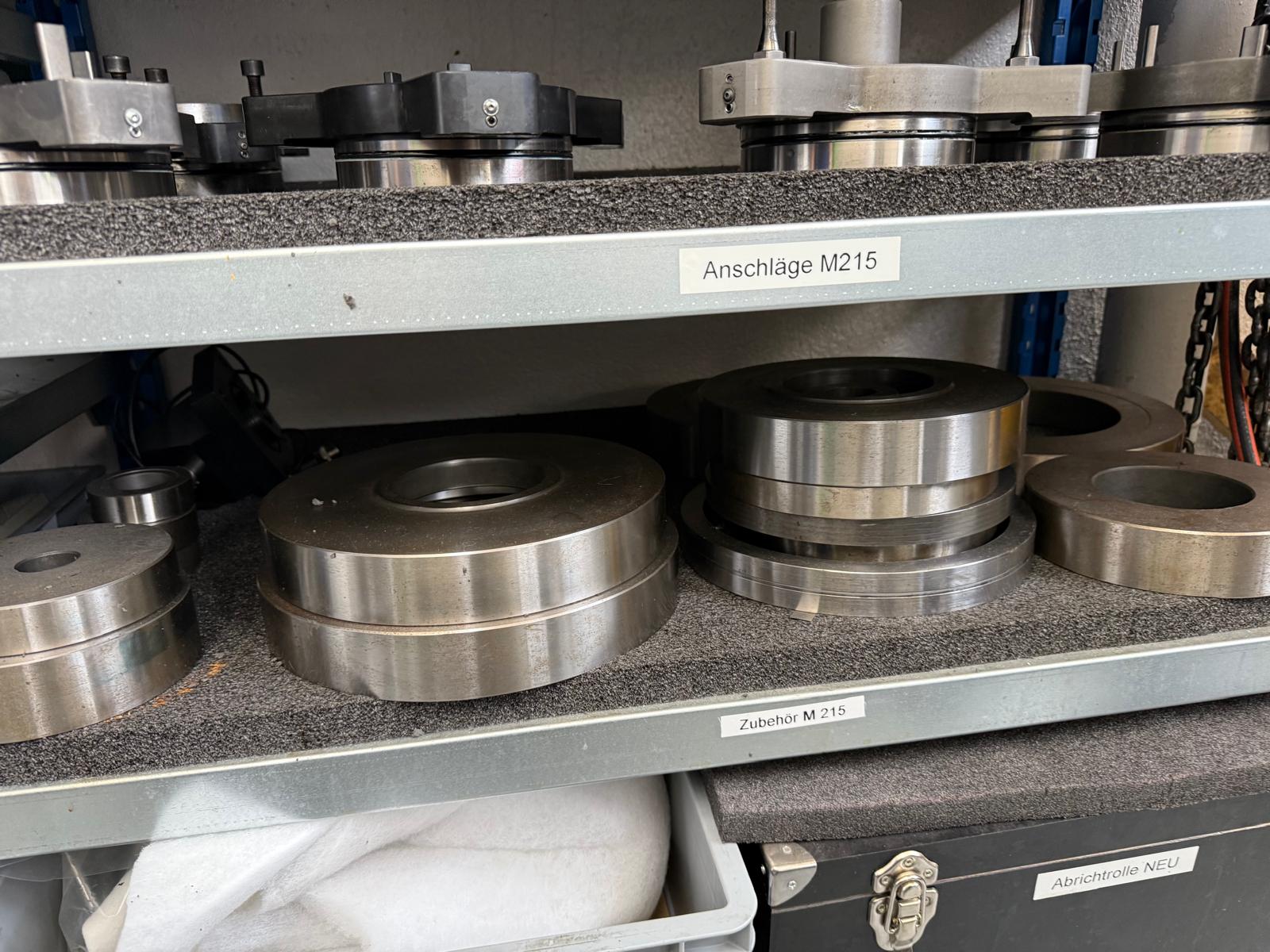

| Diverses Zubehör: | |
| Kühlmitteleinrichtung | |

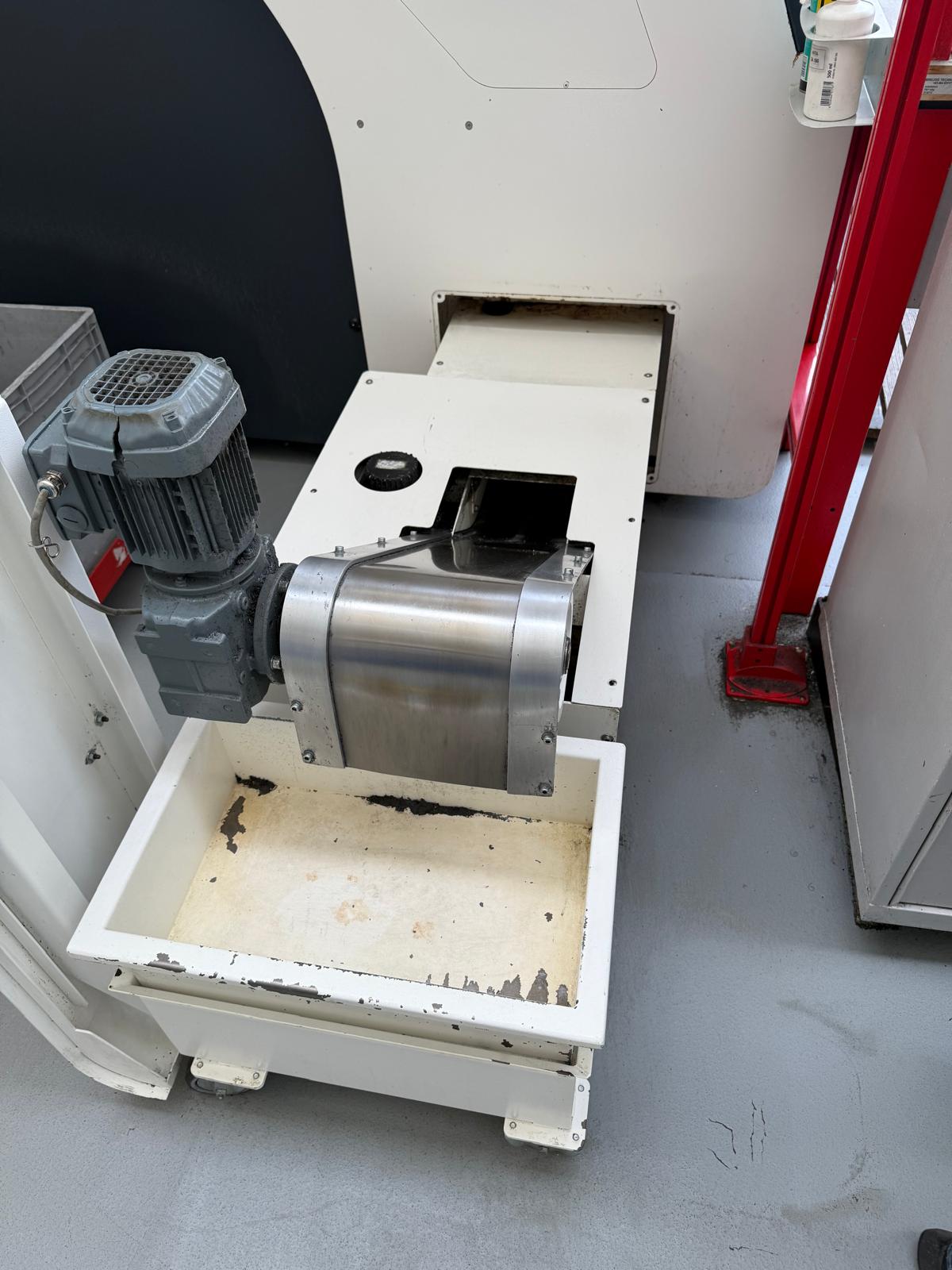

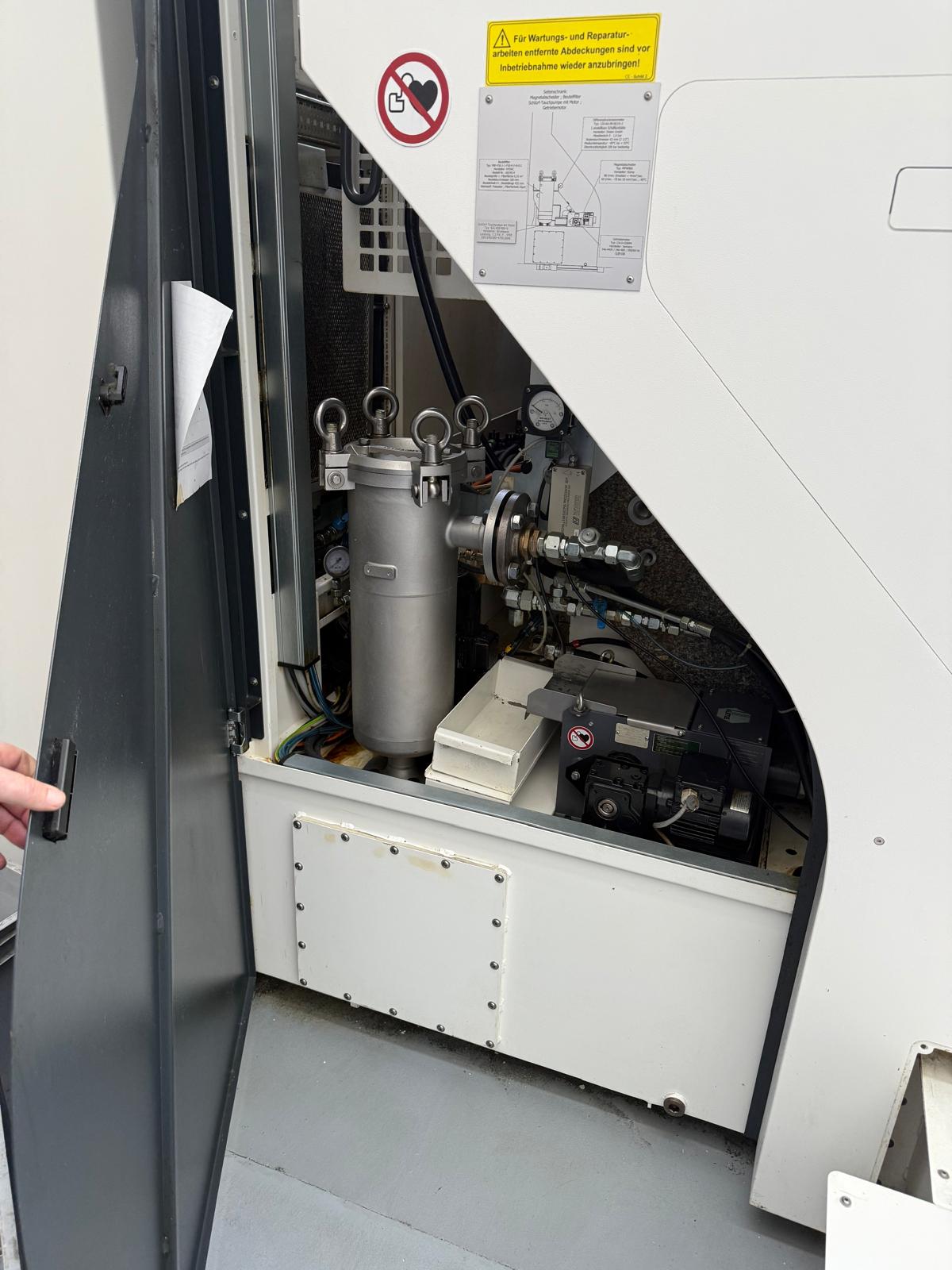

| Kühlmittelfilteranlage | |

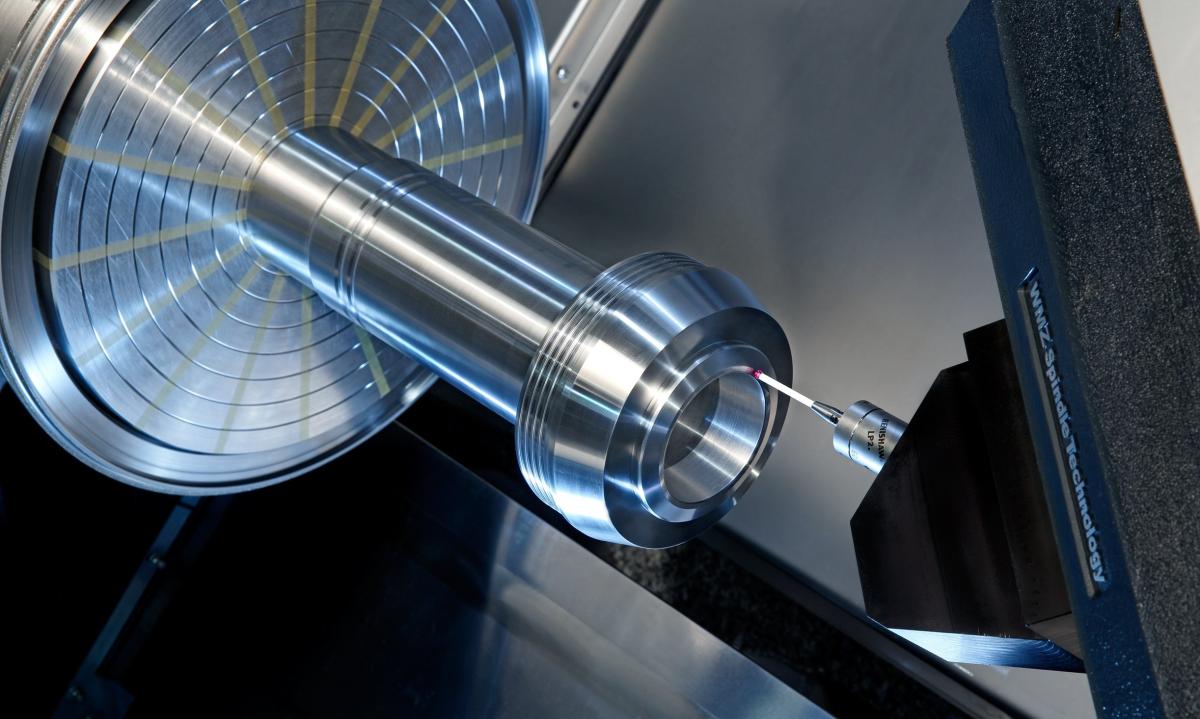

| Messtaster | |

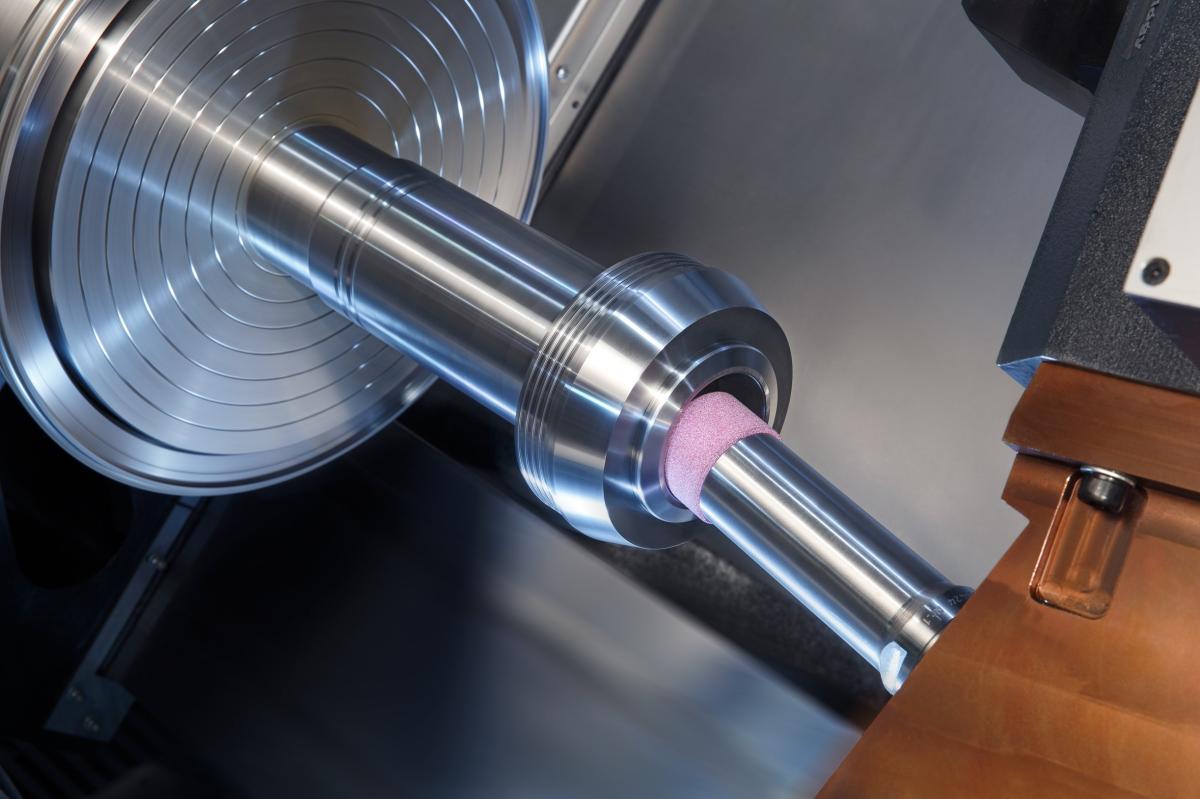

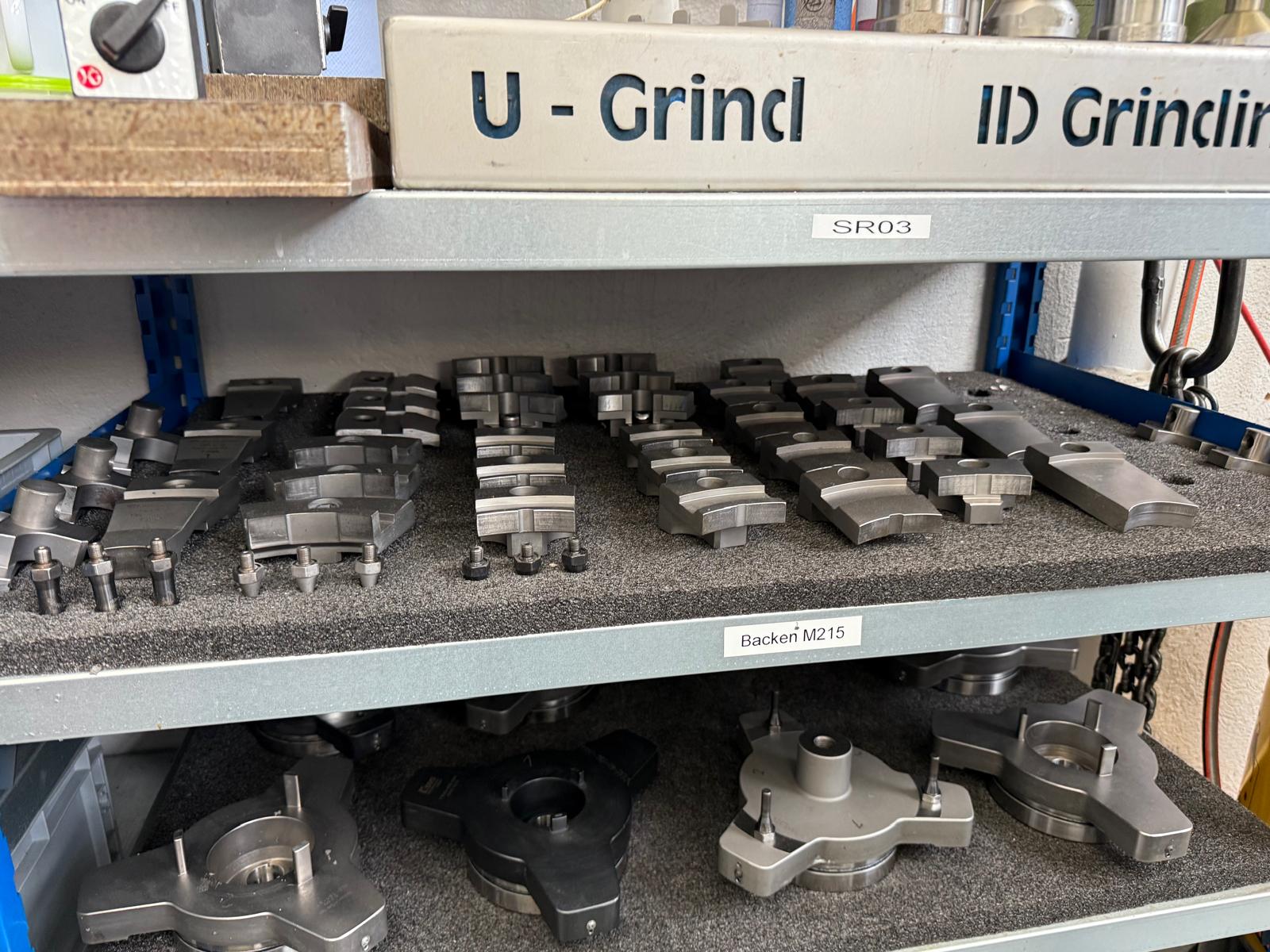

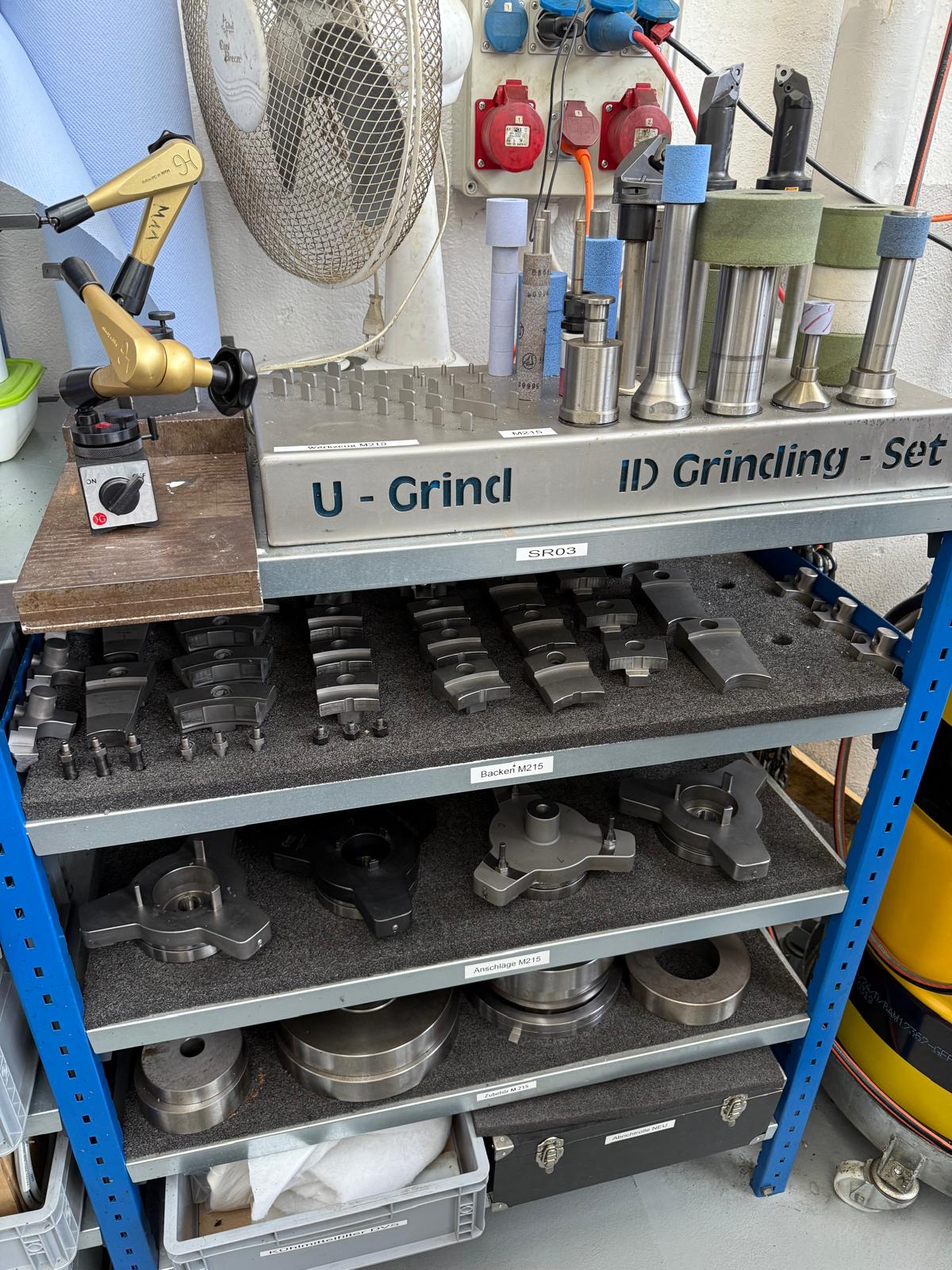

| Satz Innenschleifstifte | |

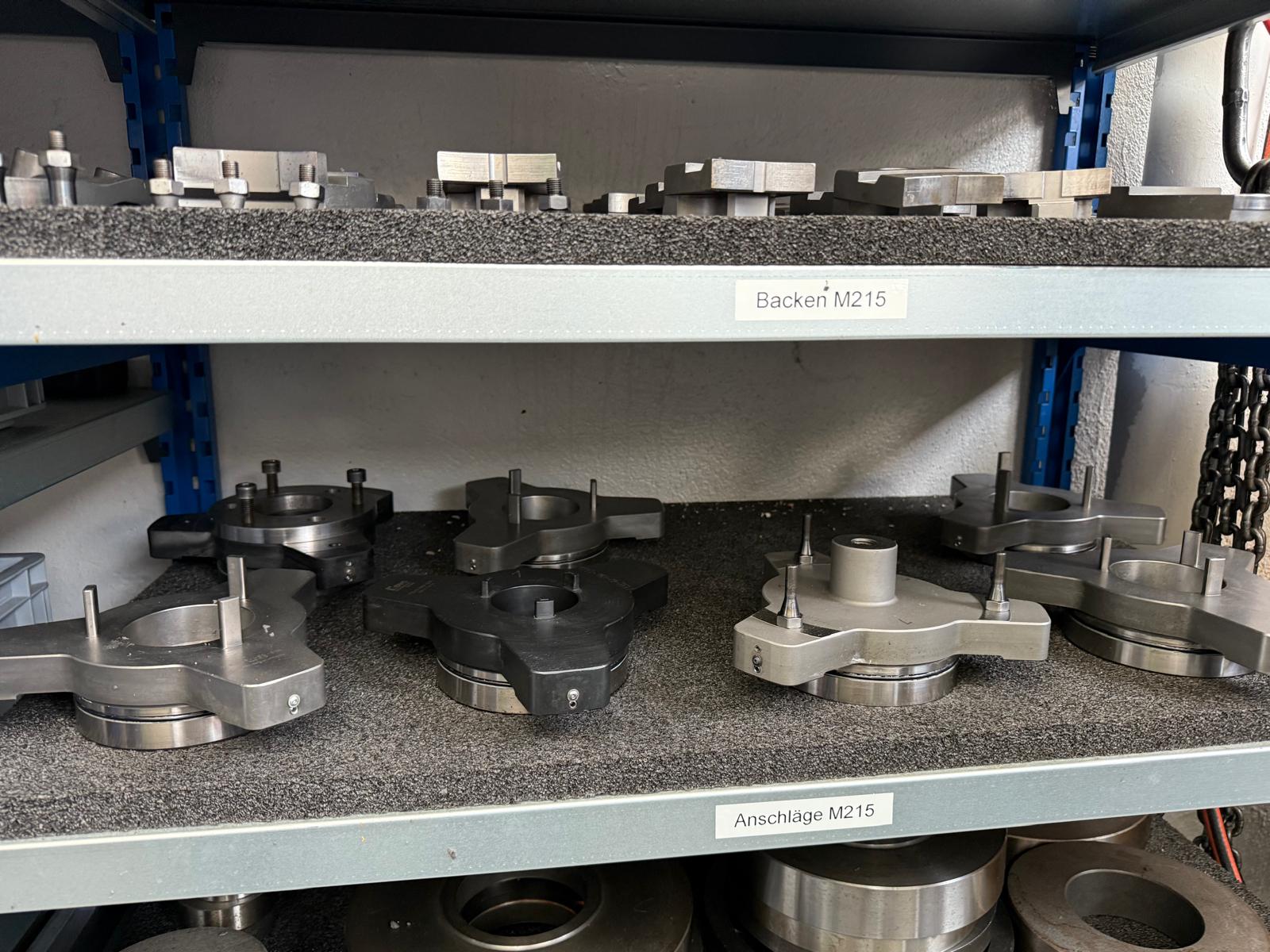

| Satz Flansche | |
| Beleuchtung | |
| Werkzeugschrank | |
| Lunette für Durchmesser | 20 - 150 mm |
| Abrichtvorrichtung | |

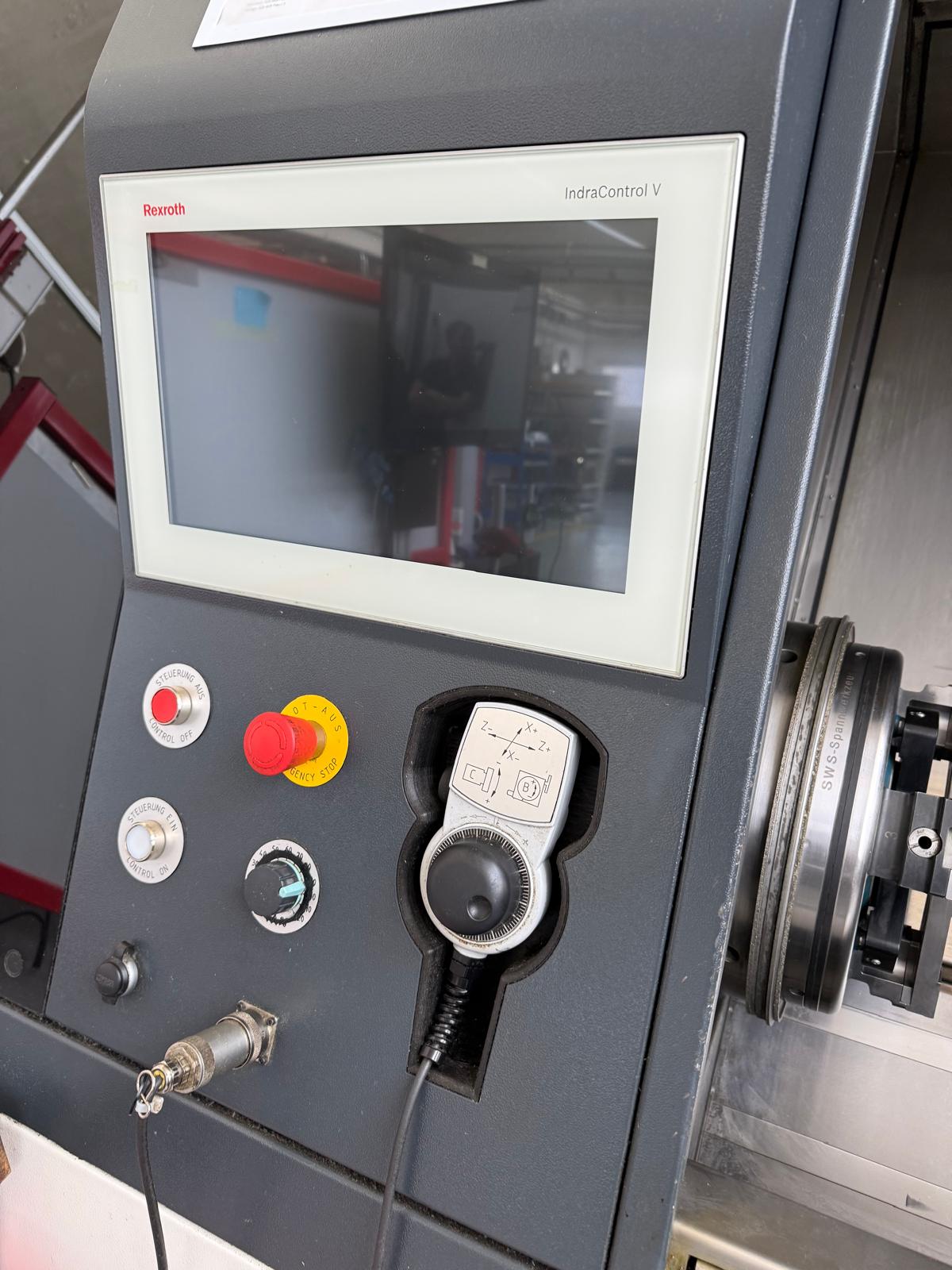

| Elektronisches Handrad |
