| Schwingdurchmesser über Bett | 730 mm |
| Schwingdurchmesser über Kreuzschlitten | 230 mm |
| Drehdurchmesser maximal | mm |
| Drehlänge maximal | 400 mm |
| Drehdurchmesser maximal | 350 mm |
| Stangendurchlass | 52 mm |
| Verfahrwege: | |
| Längsweg (Z-Achse) | 640 mm |
| Planweg (X-Achse) | 190 mm |
| Querweg (Y-Achse) | 85 mm |
| Eilgang Z | 38 m/min |
| Eilgang X | 28 m/min |
| Revolver: | |
| Angetriebene Werkzeuge Revolver | 12 |
| Hauptspindel: | A2-6 |
| C-Achse | |
| Spindeldrehzahlen: | |
| Stufenlos | |
| bis | 4500 t/min |
| Spindelleistung | 11 / 15 kW |
| Gegenspindel: | A2-5 |
| Drehzahl max. | 6000 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 7200 kg |
| Abmessungen Maschine: | |
| Länge | 3800 mm |
| Breite | 2000 mm |
| Höhe | 1900 mm |
| Diverses Zubehör: | |

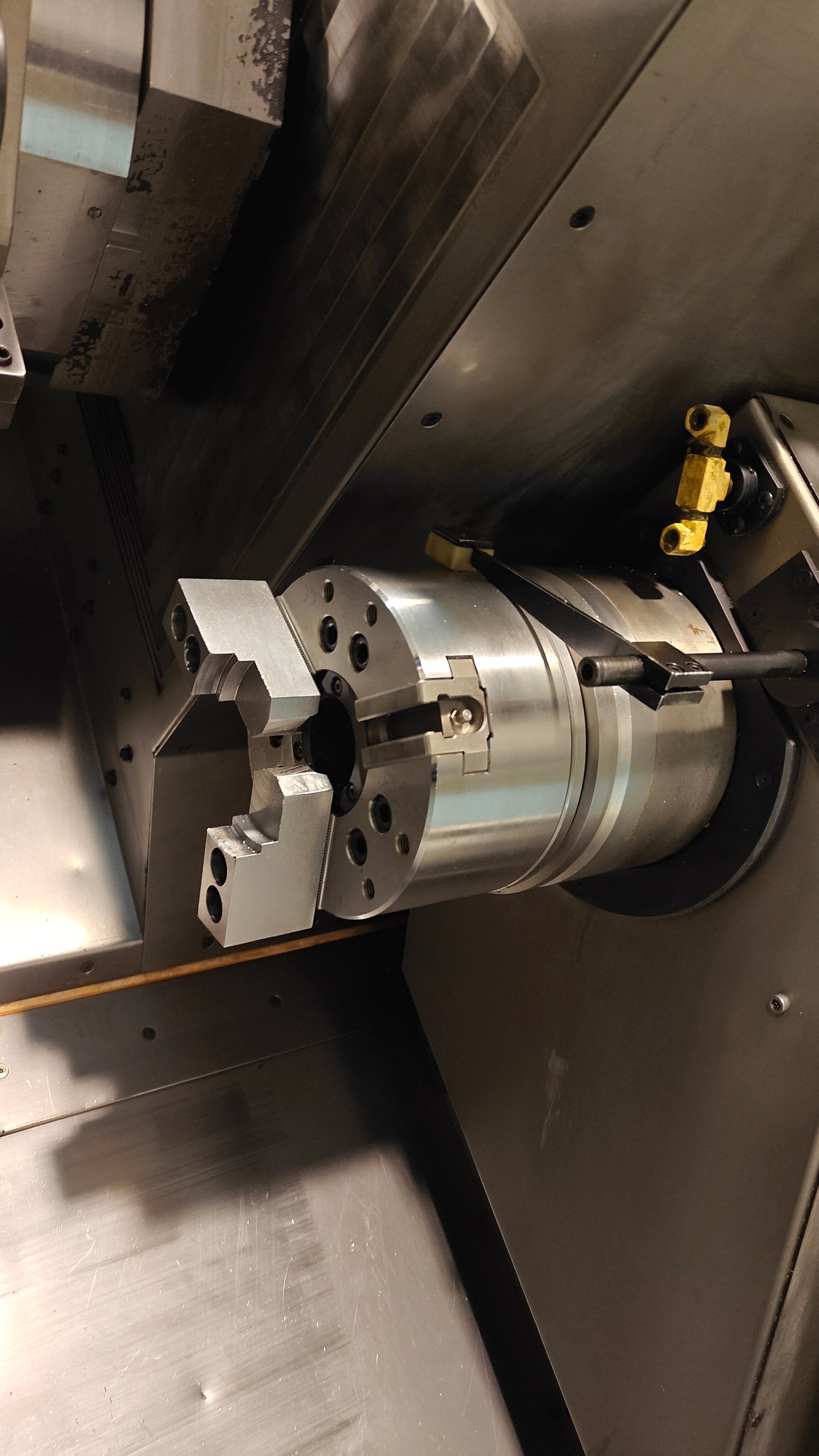

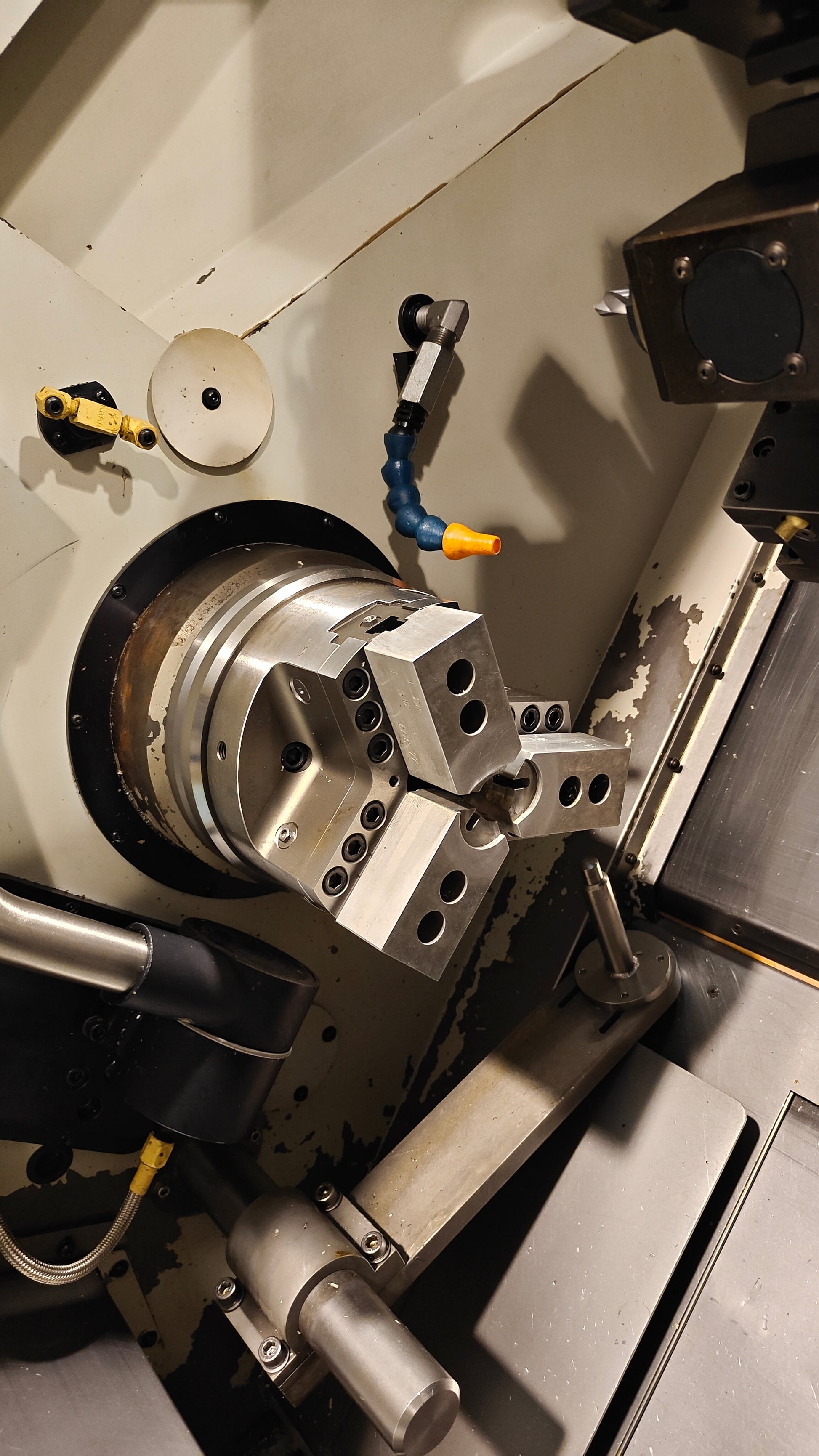

| 3-Backenfutter Ø | 210 mm |
| 3-Backenfutter Ø (Gegenspindel) | 165 mm |

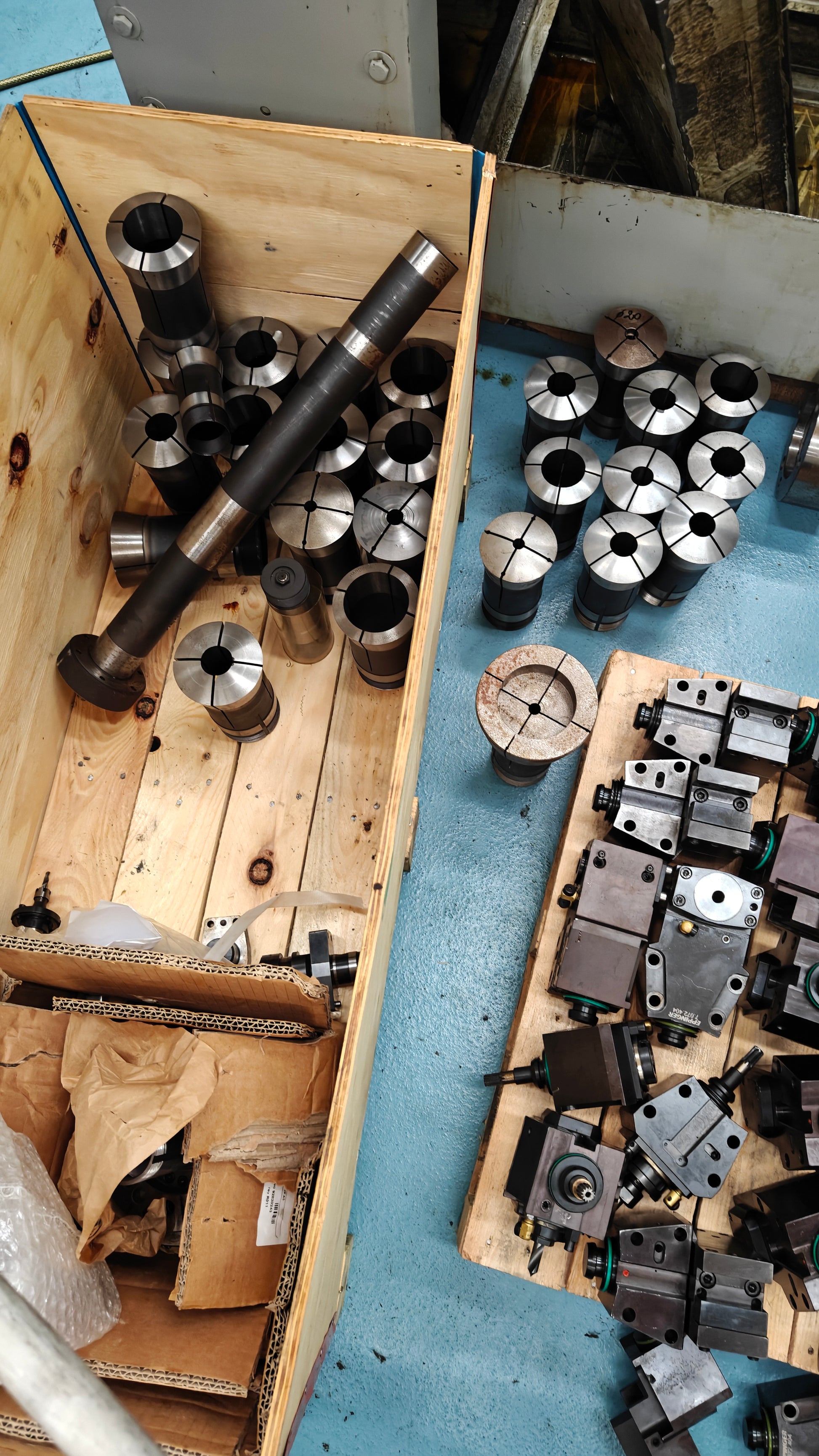

| Satz Spannzangen | 25C |
| Werkstückentferner | |

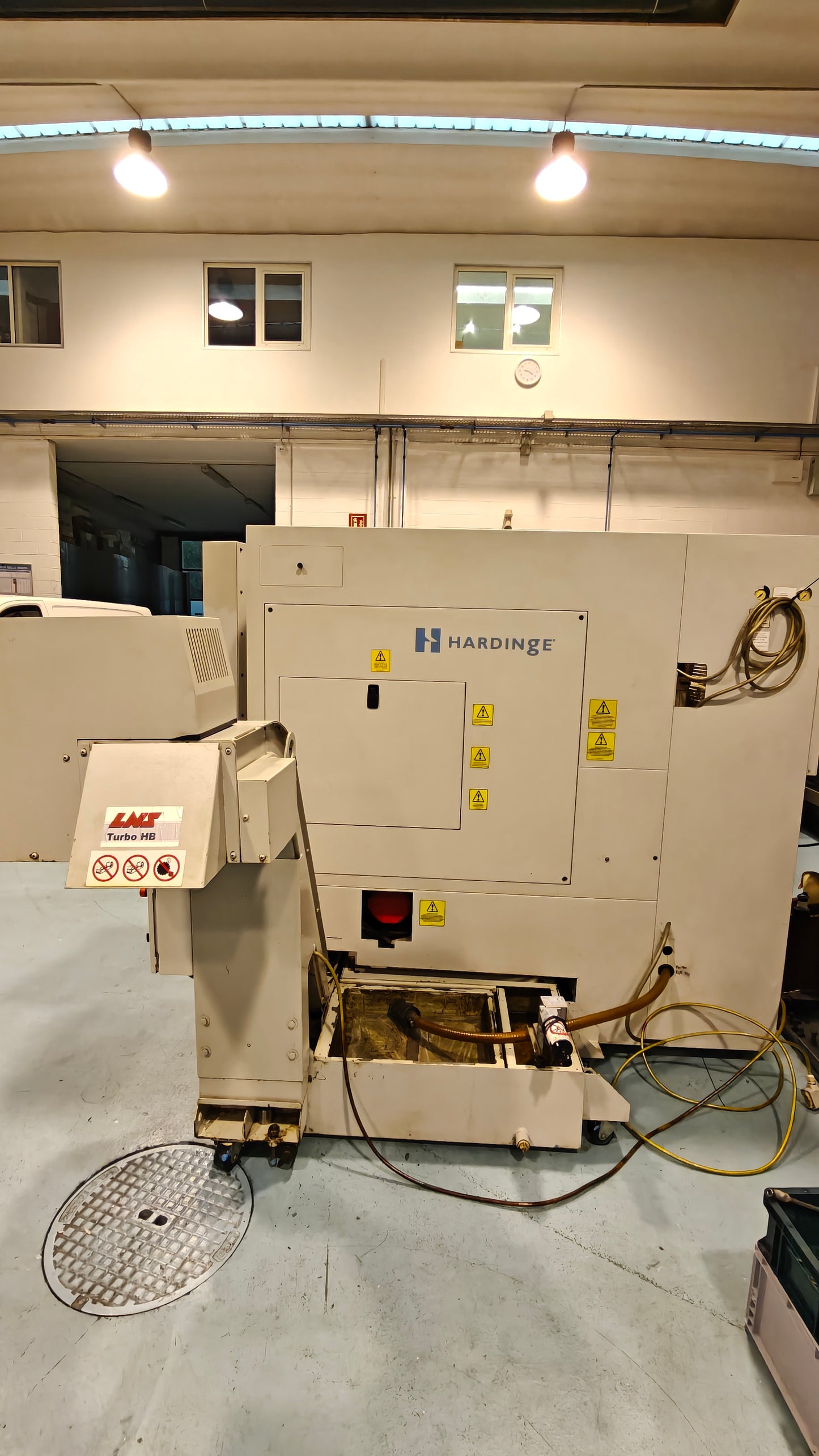

| Späneförderer | |
| Entladeeinrichtung | |

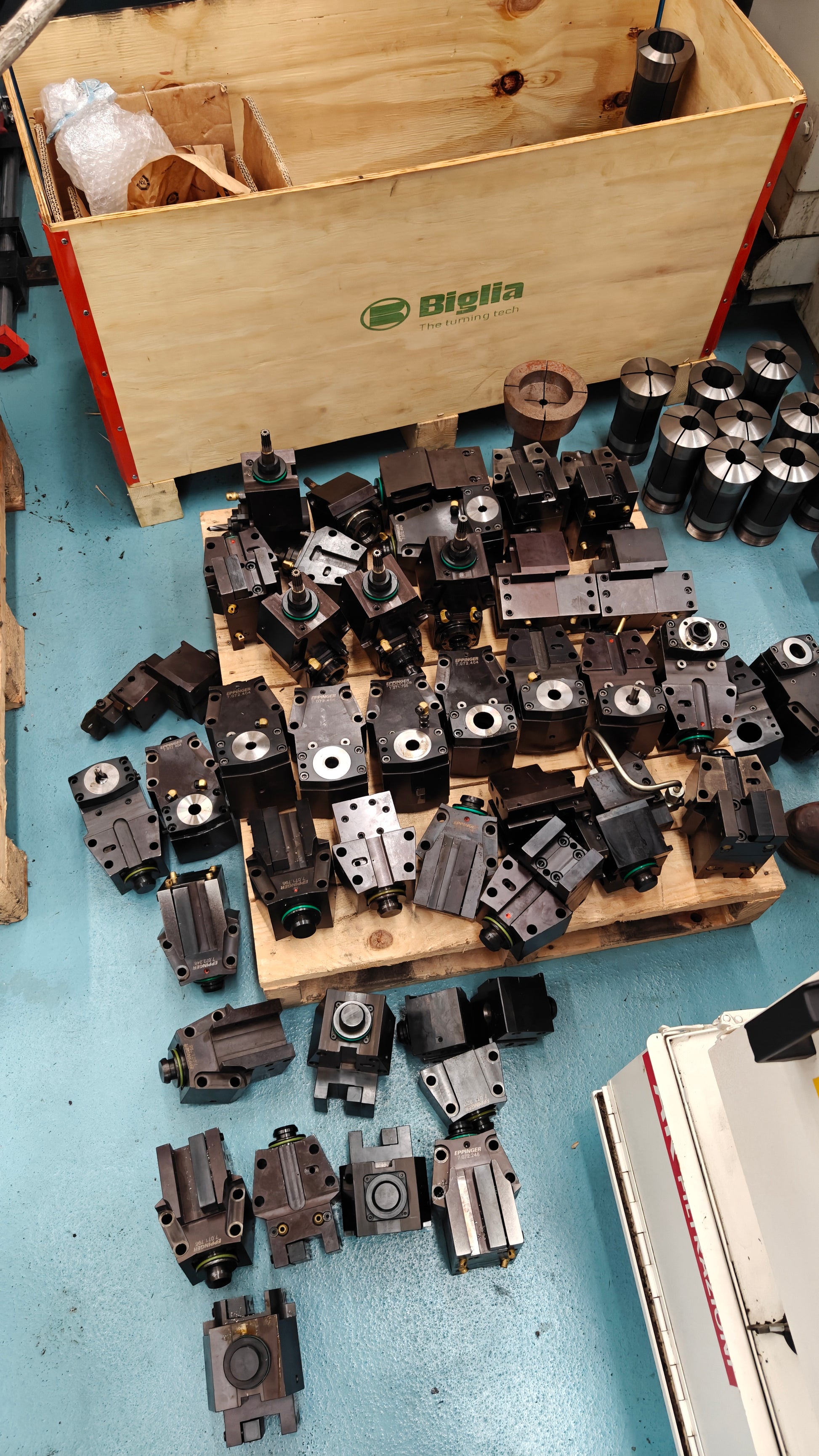

| Werkzeughalter radial angetrieben (Anzahl) | 2 |
| Werkzeughalter axial angetrieben (Anzahl) | 4 |
| Werkzeughalter fest (Anzahl) | 32 |
| Werkzeugvermessung | |
| Messtaster | |
| Automatische Schiebetür |

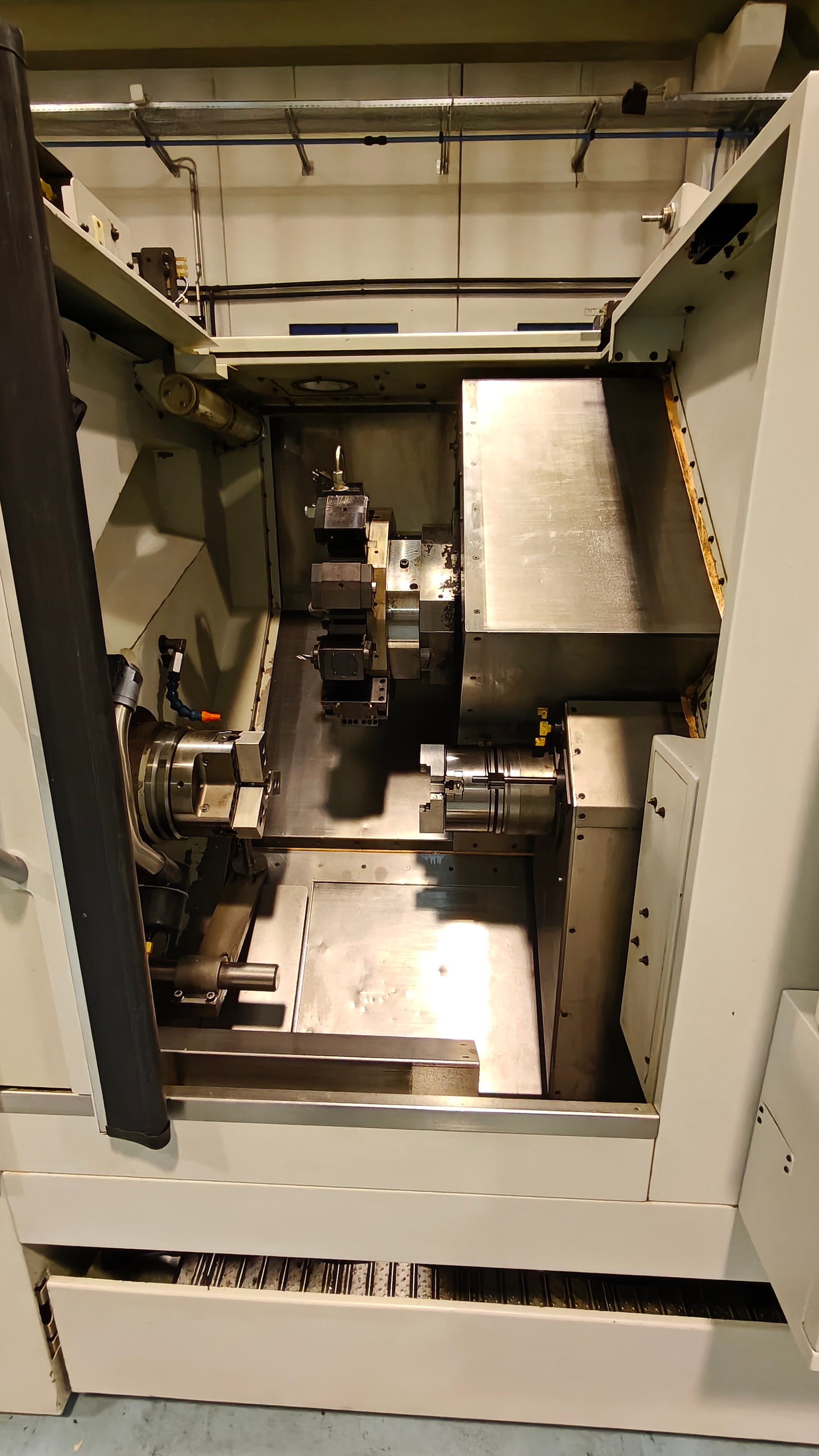

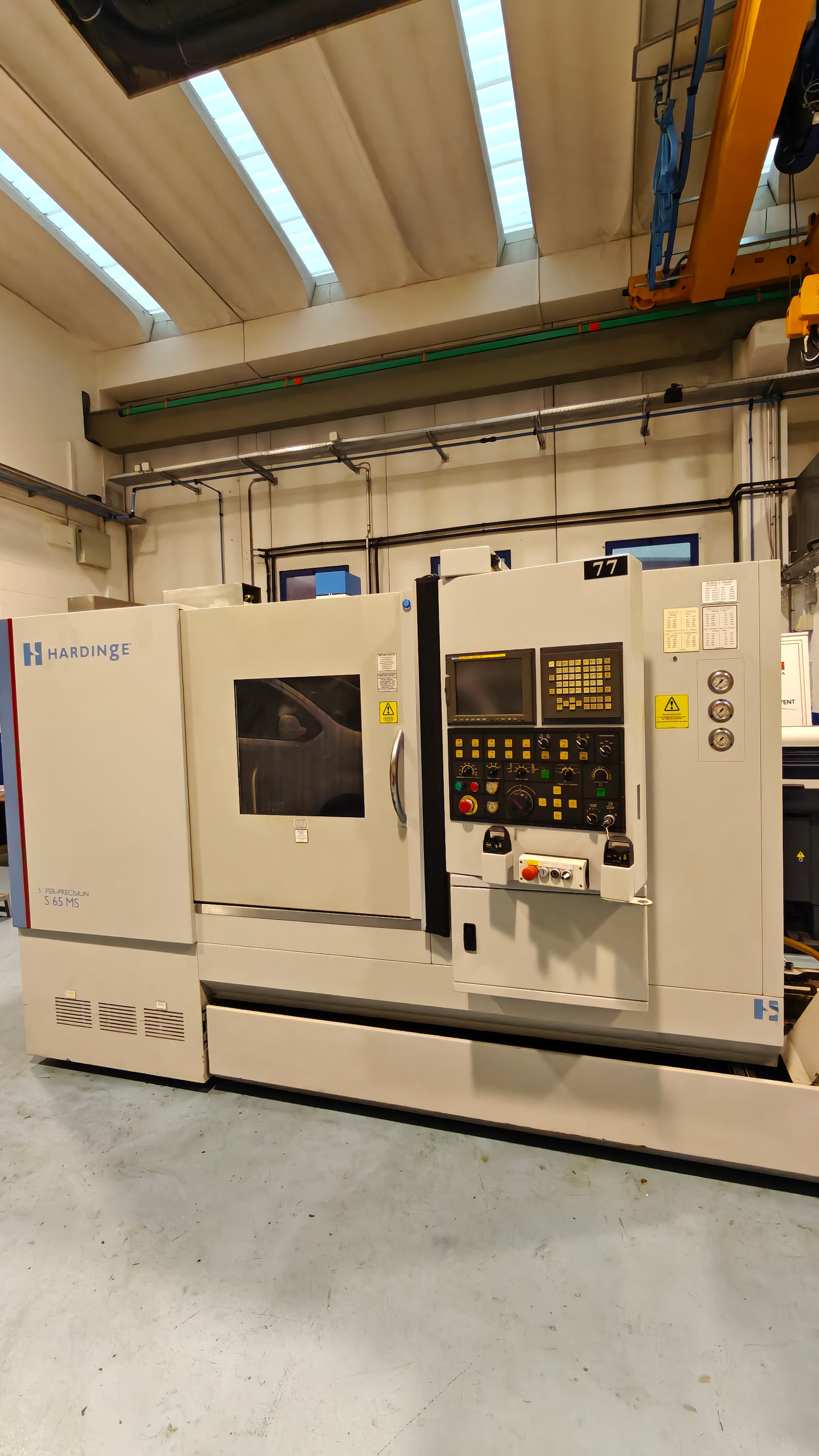

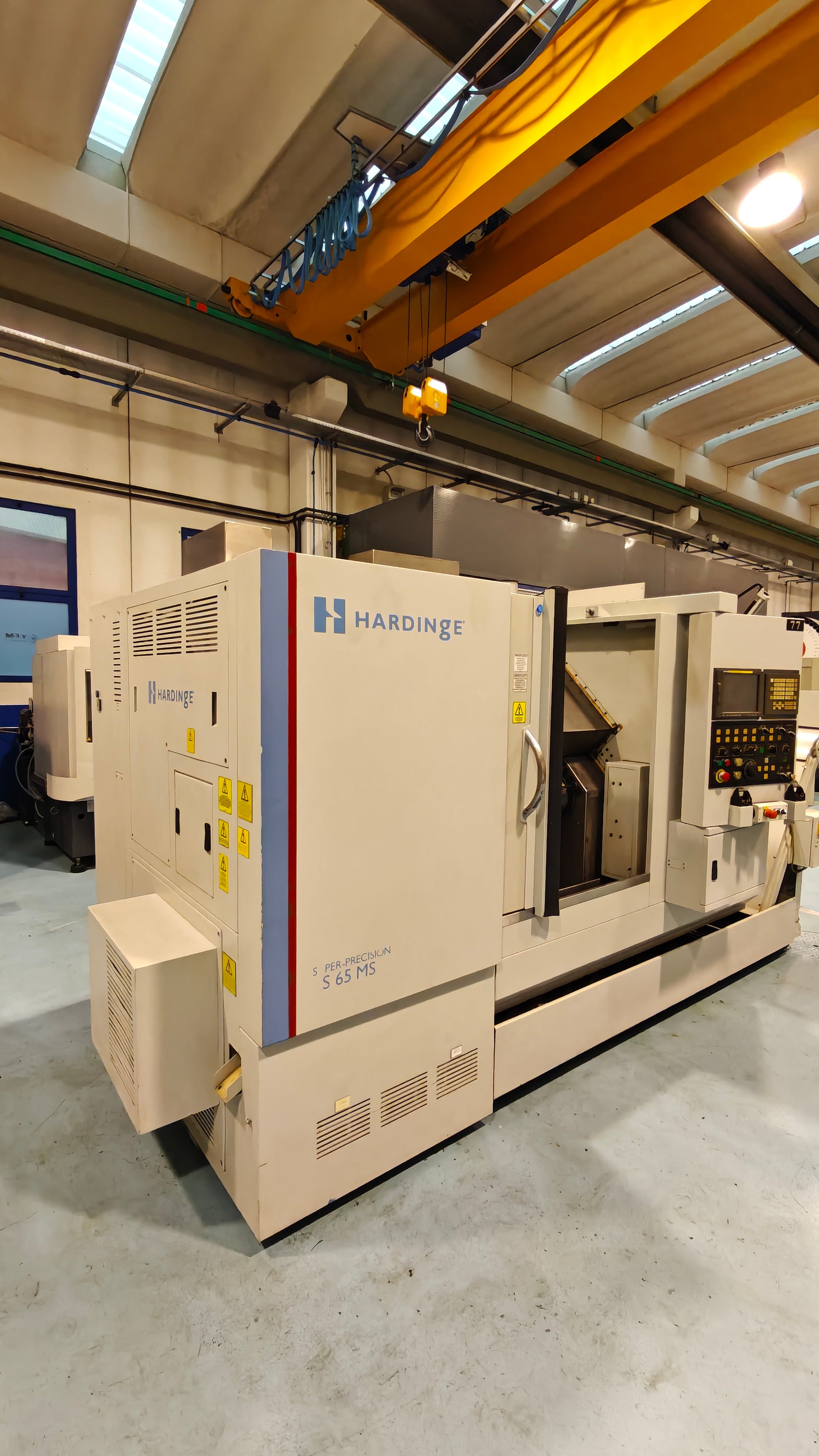

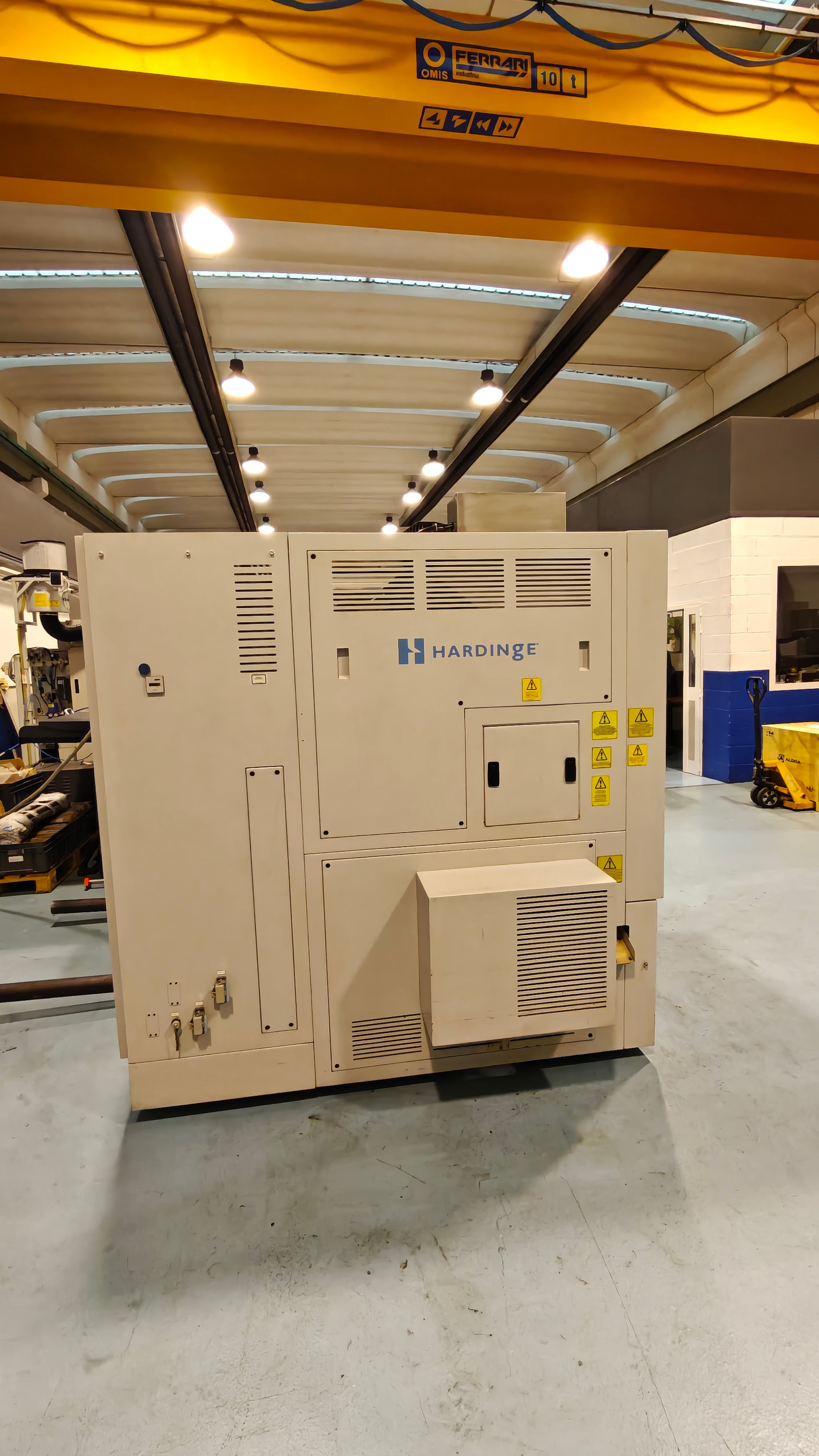

HARDINGE RS 65 SP MSY ist eine CNC Drehmaschine für Präzision, hohe Genauigkeit und Zuverlässigkeit. Spitzenhöhe 1’041 mm, Stangendurchlass 63 mm; Verfahrwege Z 638 mm, X 189 mm, Y +50,8/-34,0 mm. Spindelnase A2-6 bis 6000 t/min, Spindelmotor 22 kW, Anschluss 50 Hz 3x230 V; Gewicht ca. 7’200 kg; Abmessungen L 2.286 mm x B 1.981 mm. Ausstattung: 3-Backenfutter Ø200/Ø165 mm, Satz Spannzangen 25C, Werkstückentferner, Späneförderer, Entladeeinrichtung, angetriebene Werkzeughalter radial 2 / axial 4, feste 34, Werkzeugvermessung und Messtaster. Erreicht enge Toleranzen; typisch für Automotive, Uhrenindustrie, Werkzeugbau, Luftfahrt und Medizintechnik.
Technische Daten ohne Gewähr
