SCHÜTTE AF 32
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

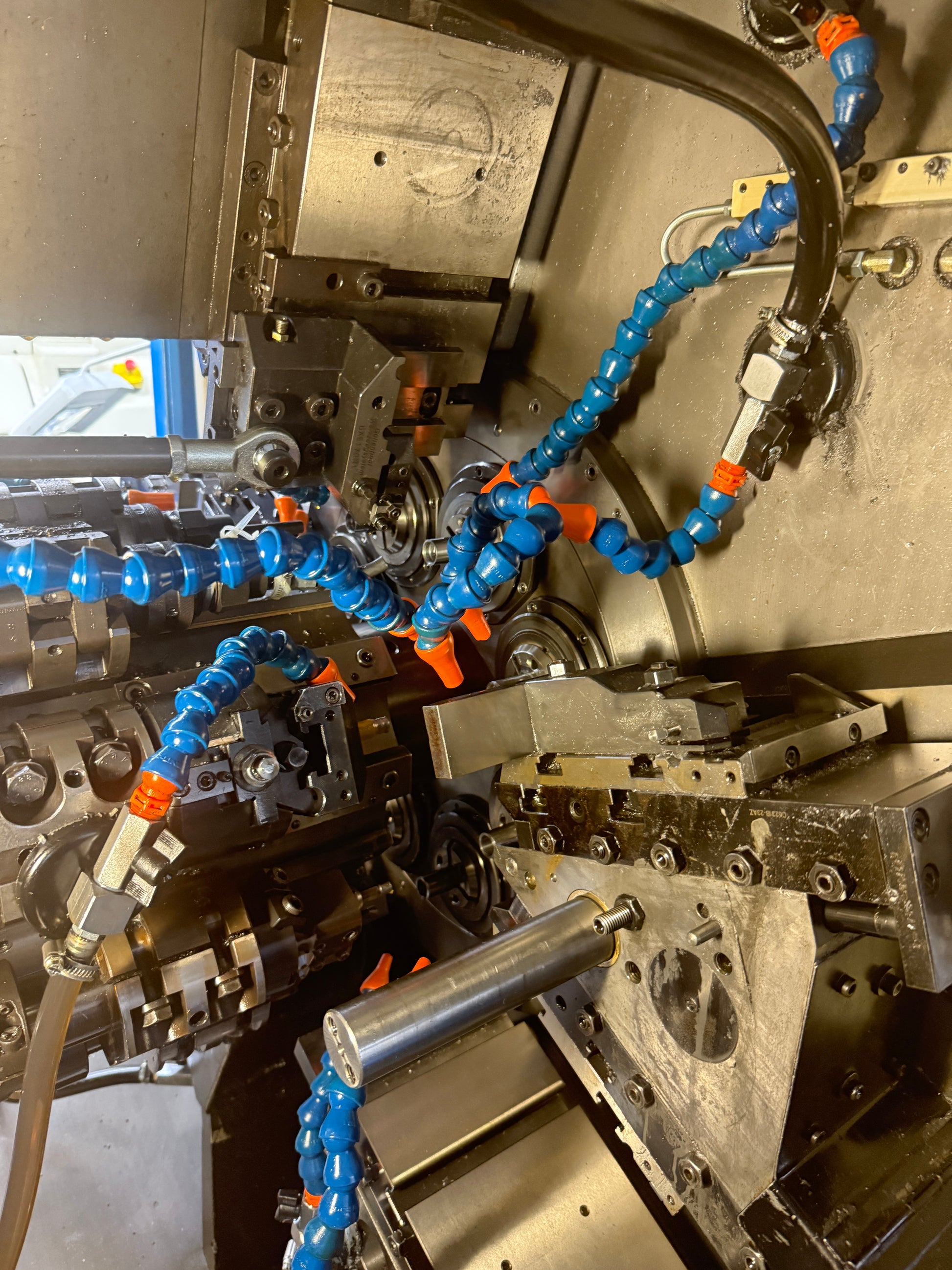

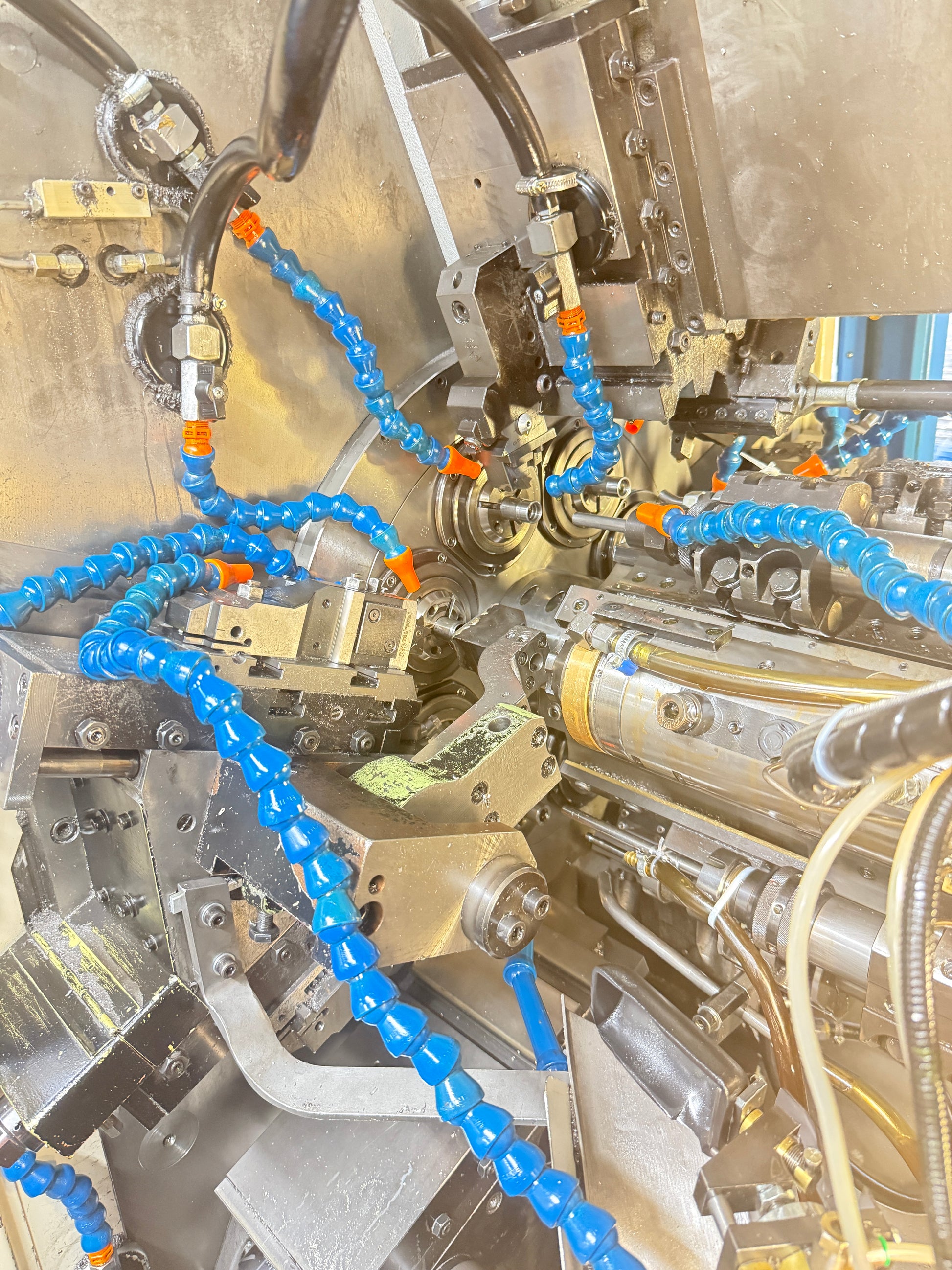

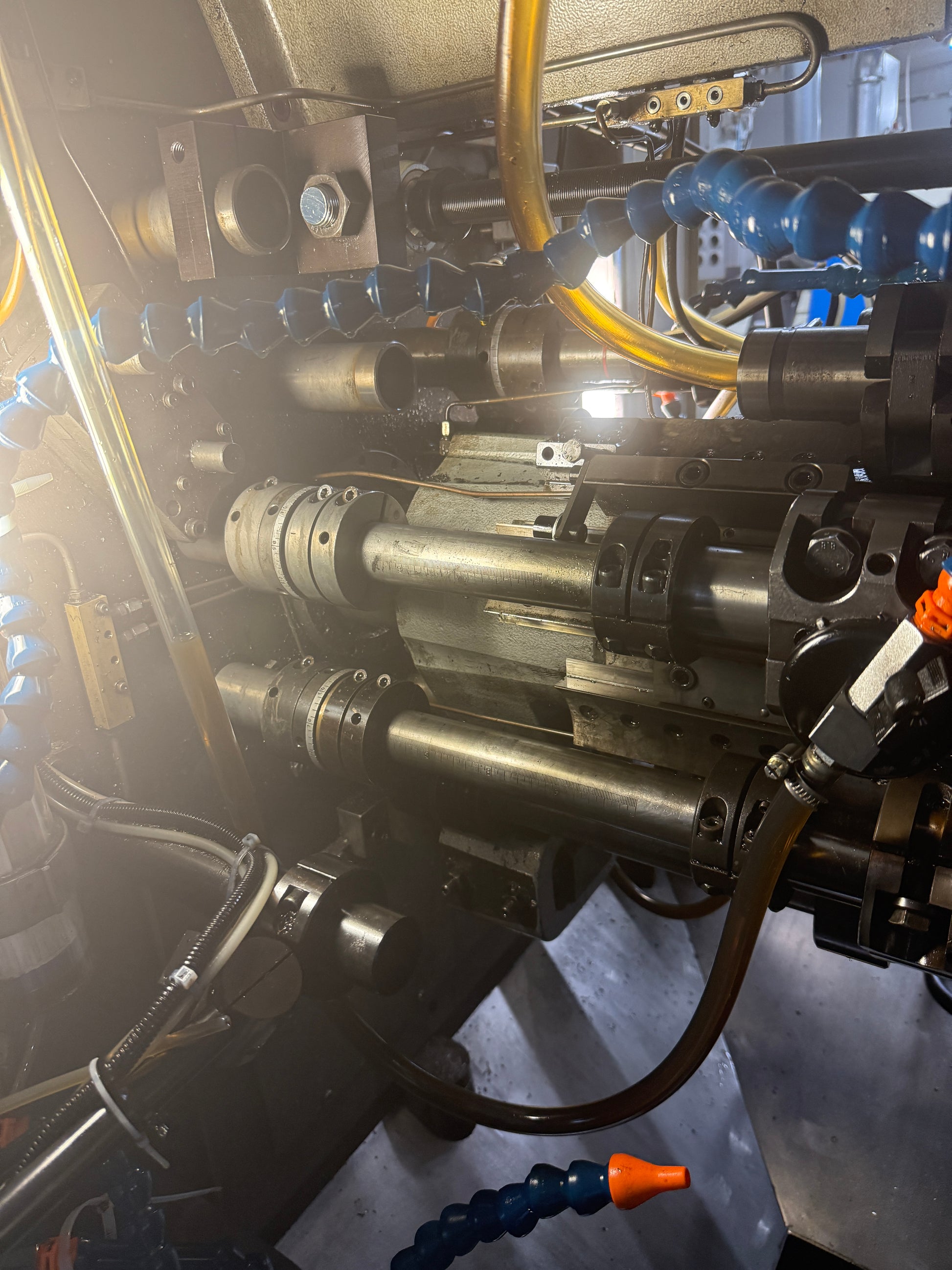

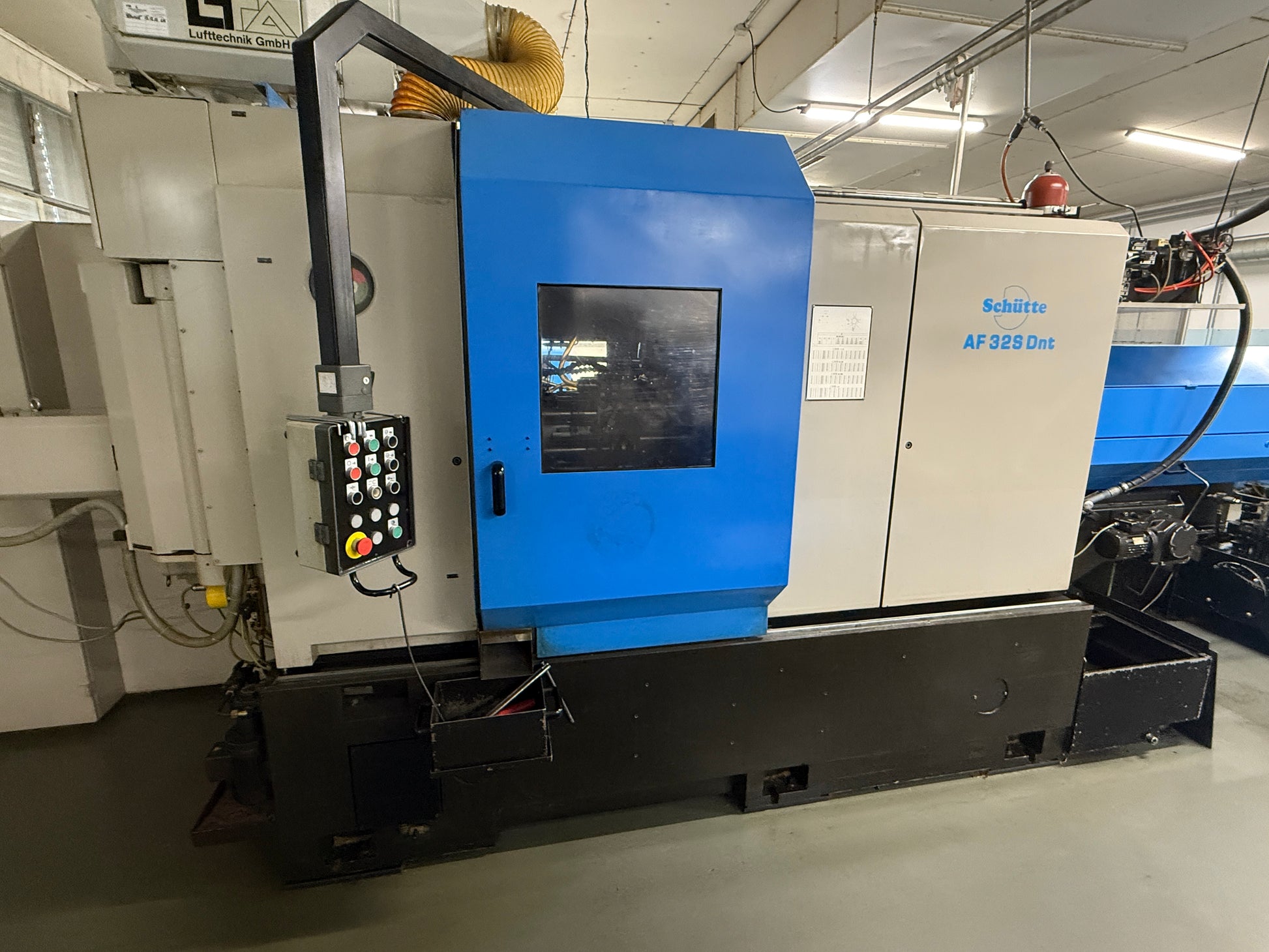

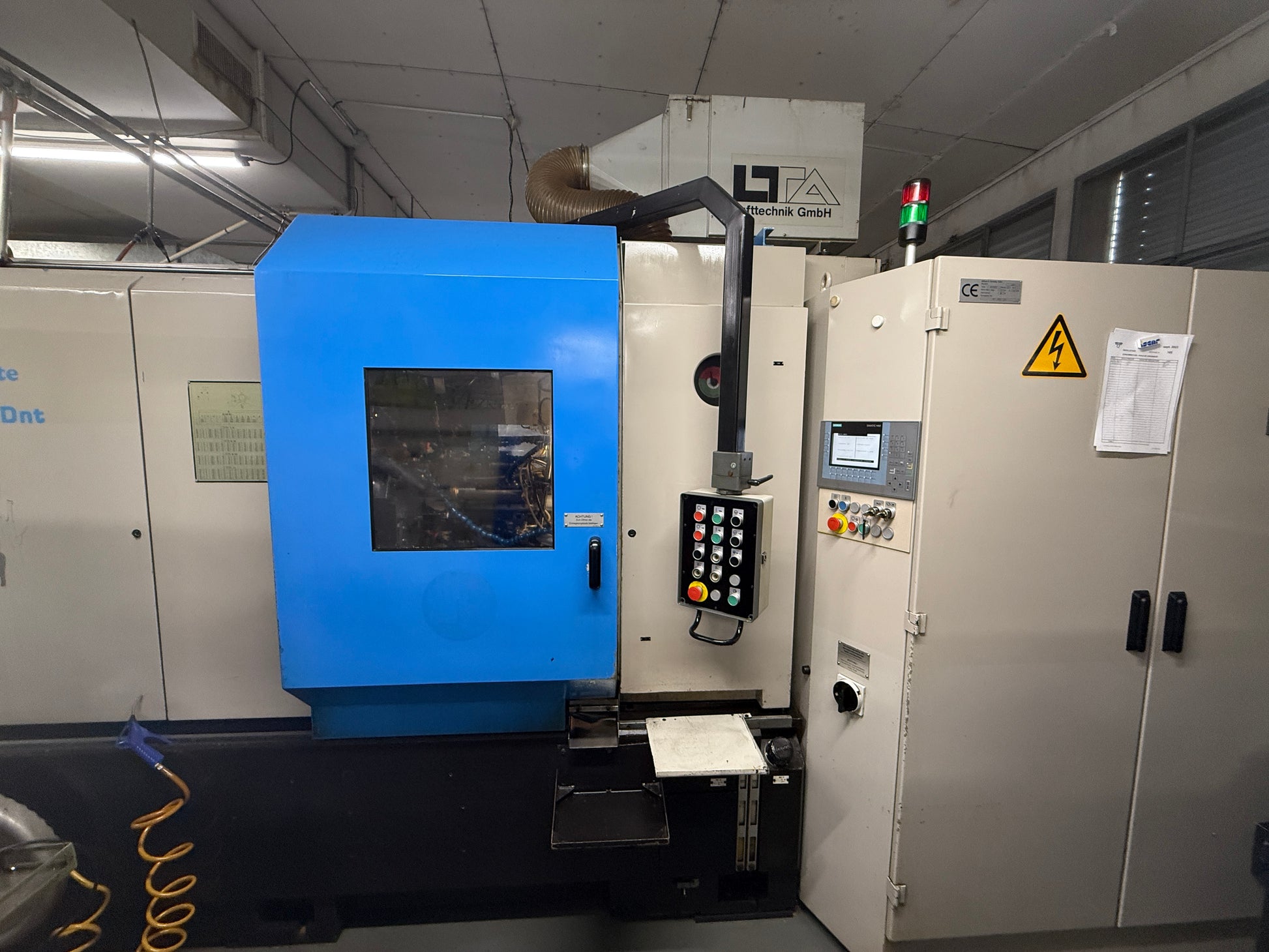

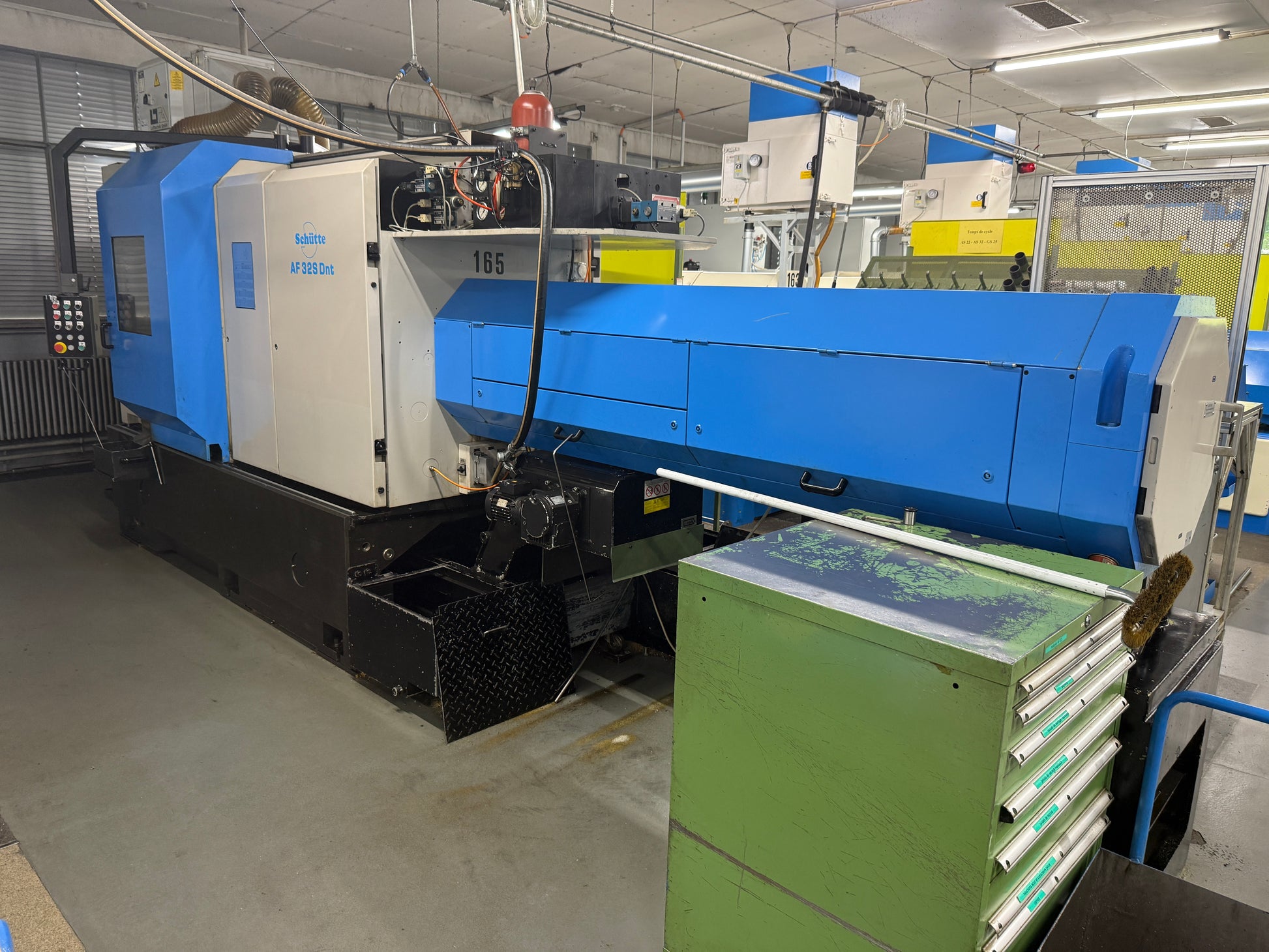

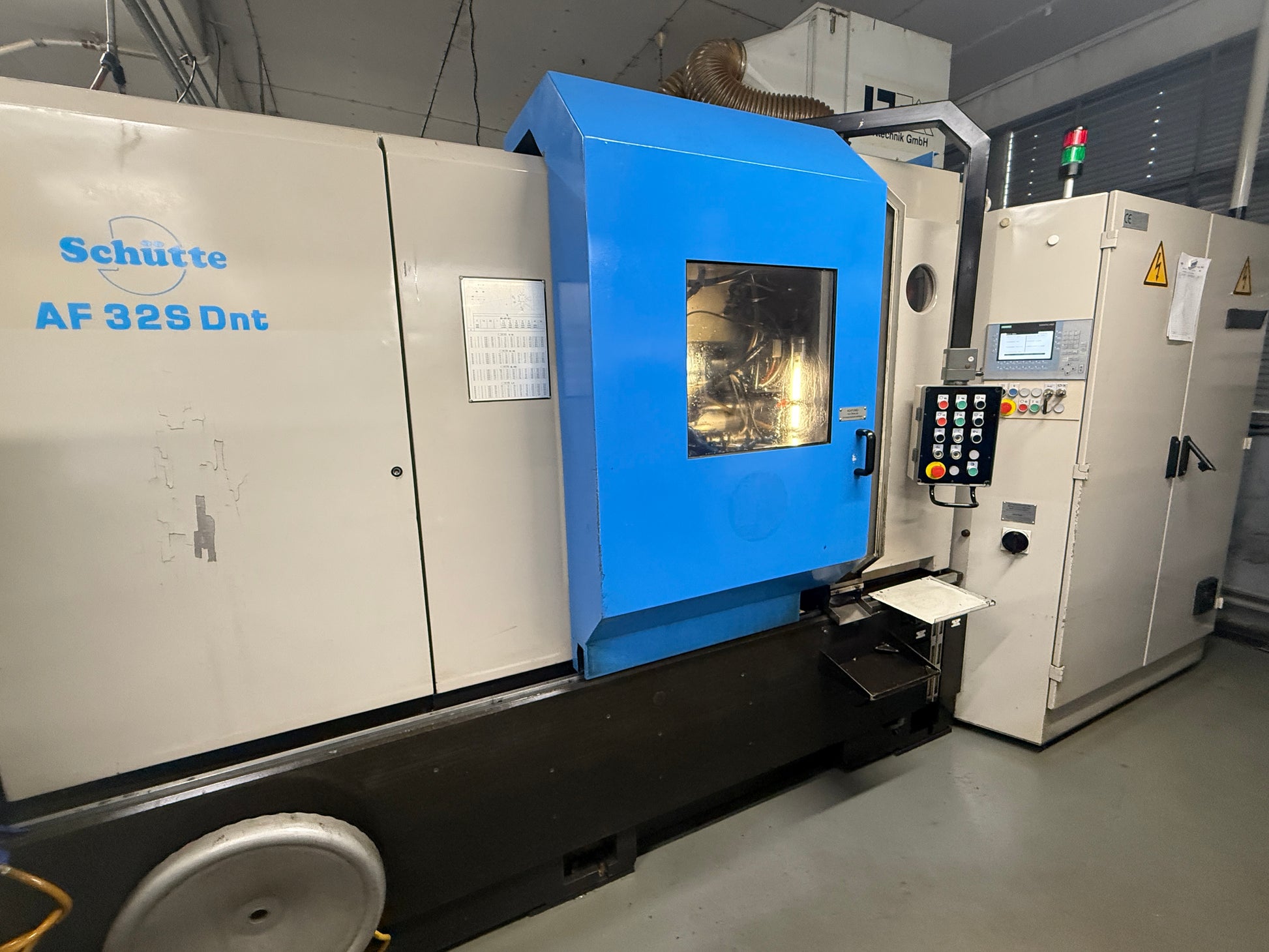

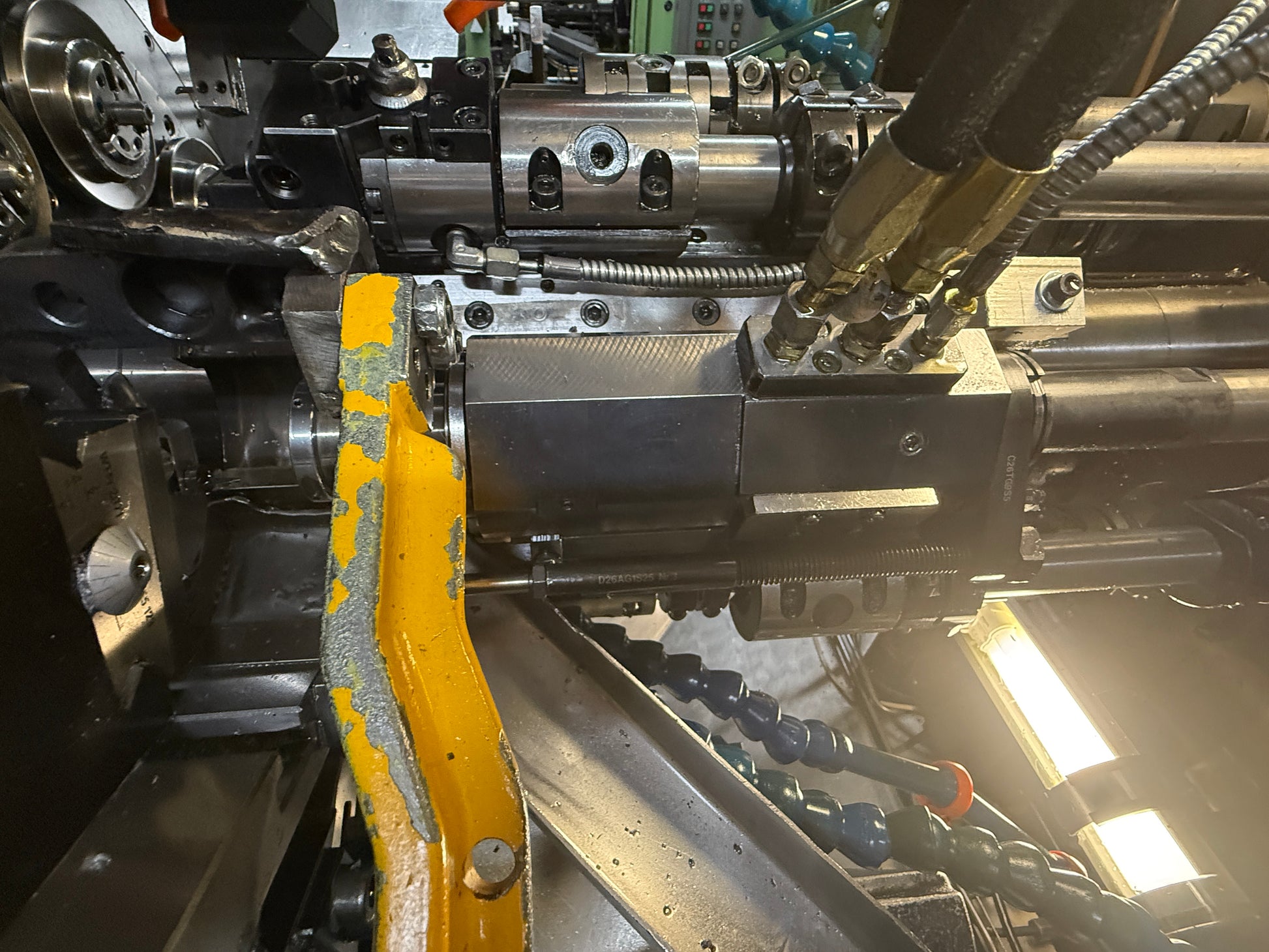

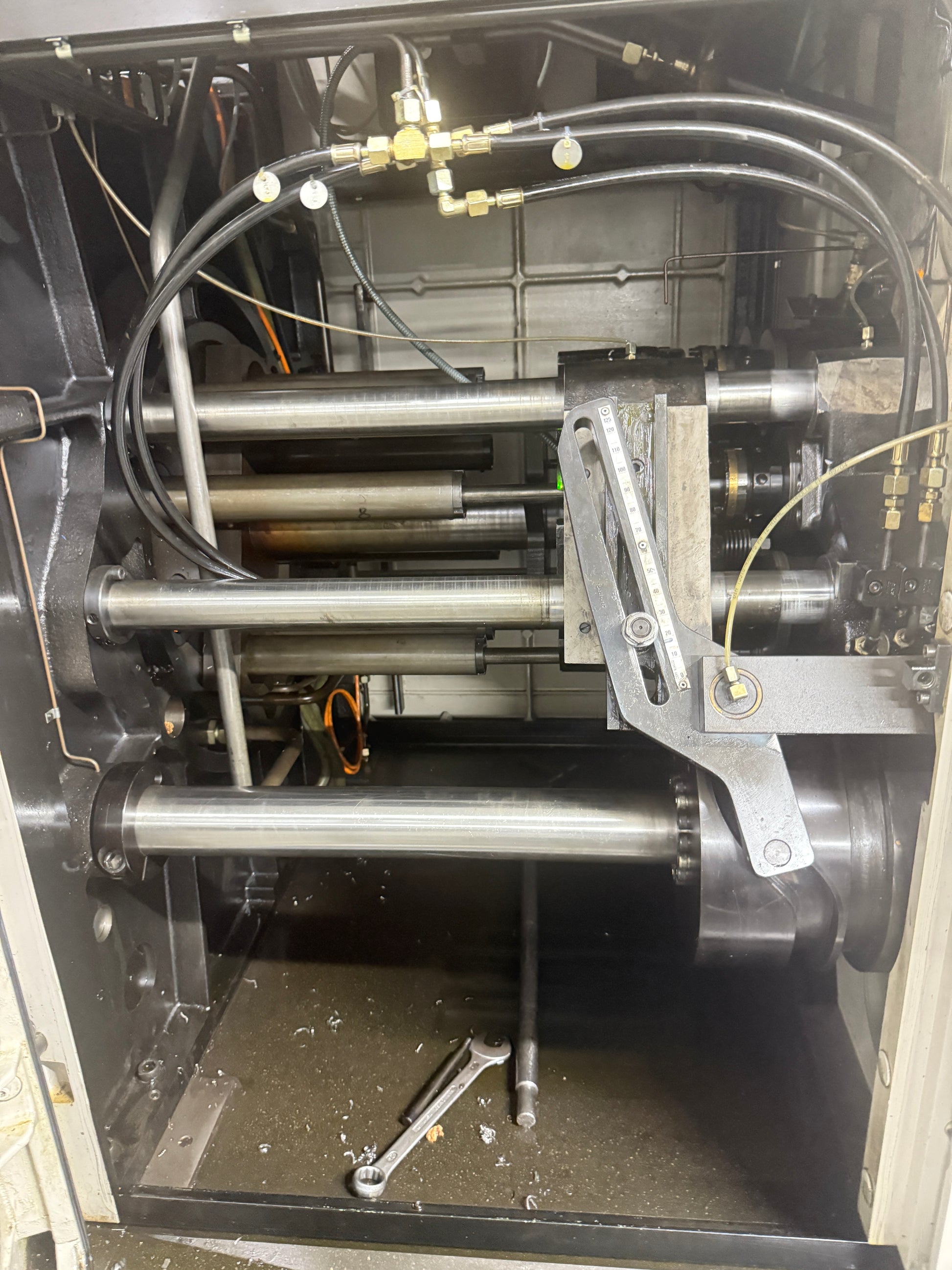

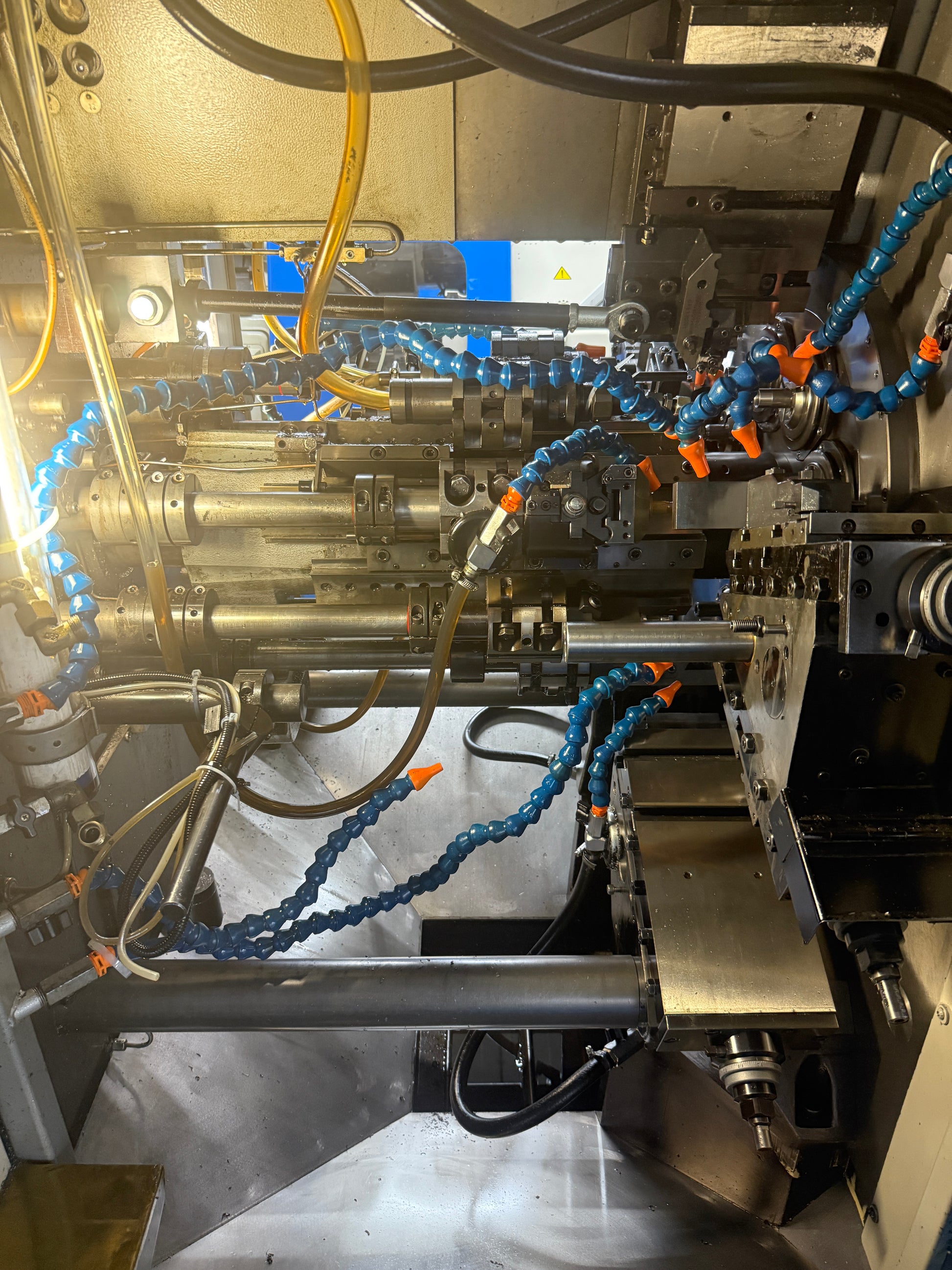

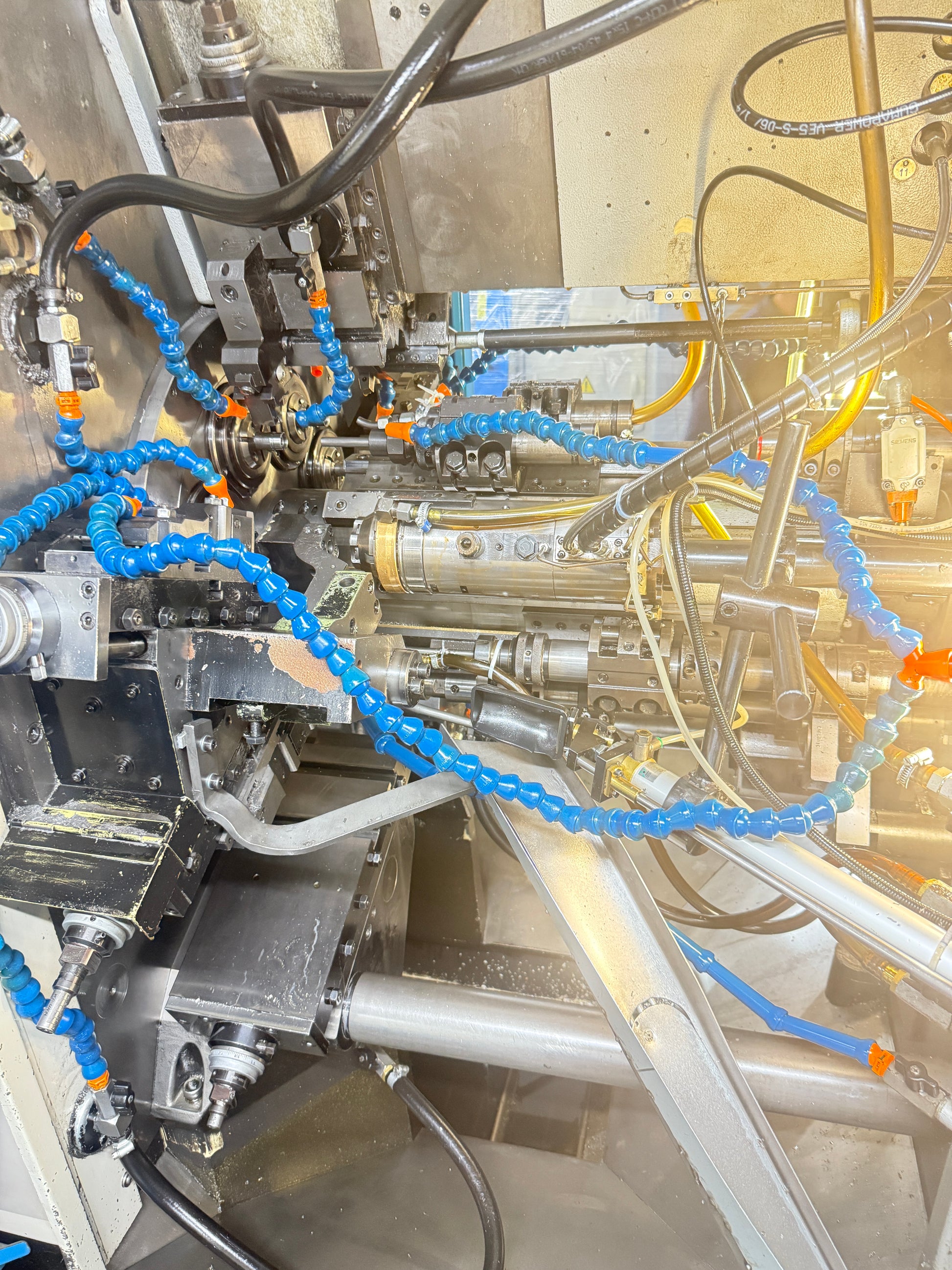

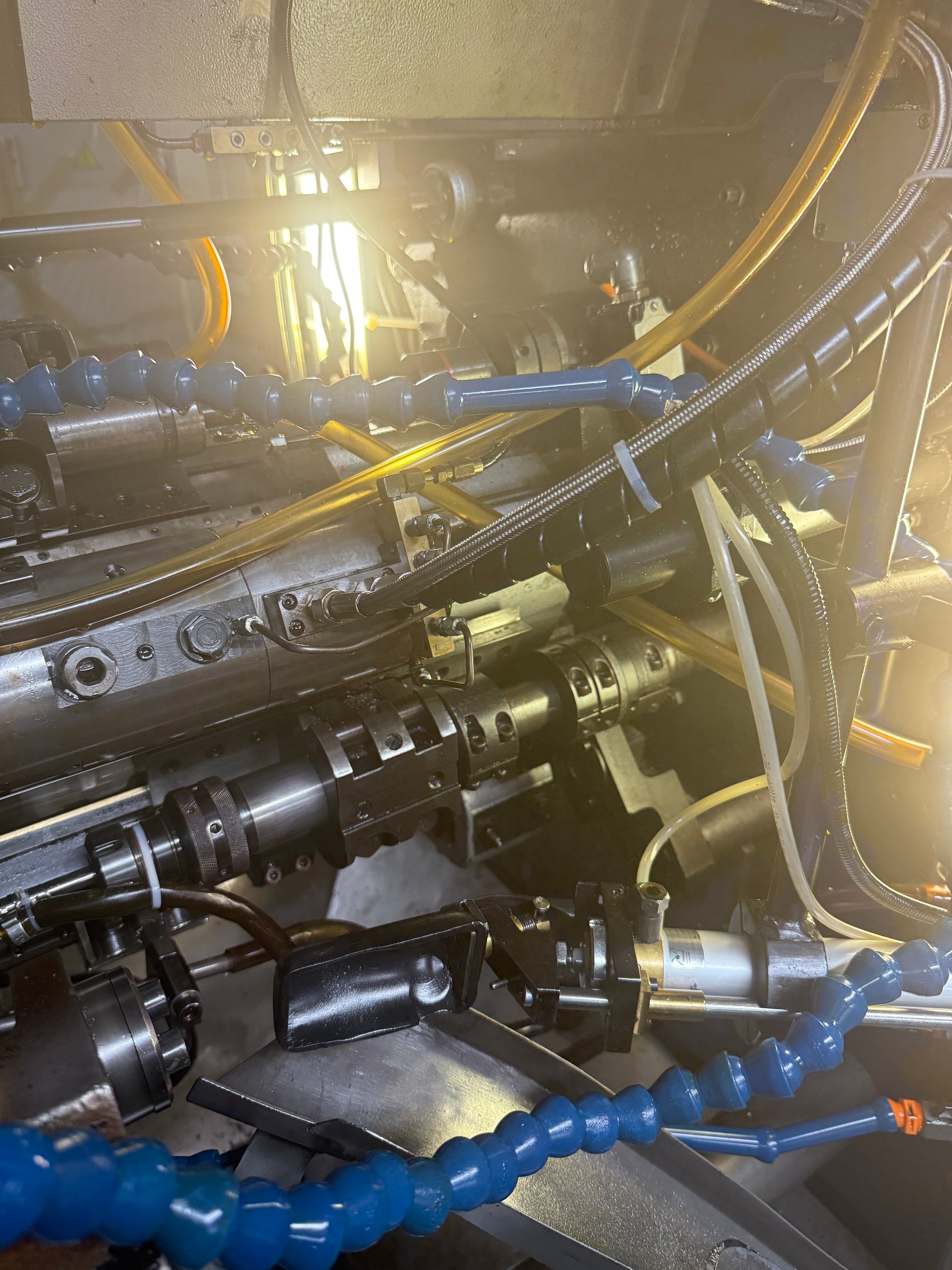

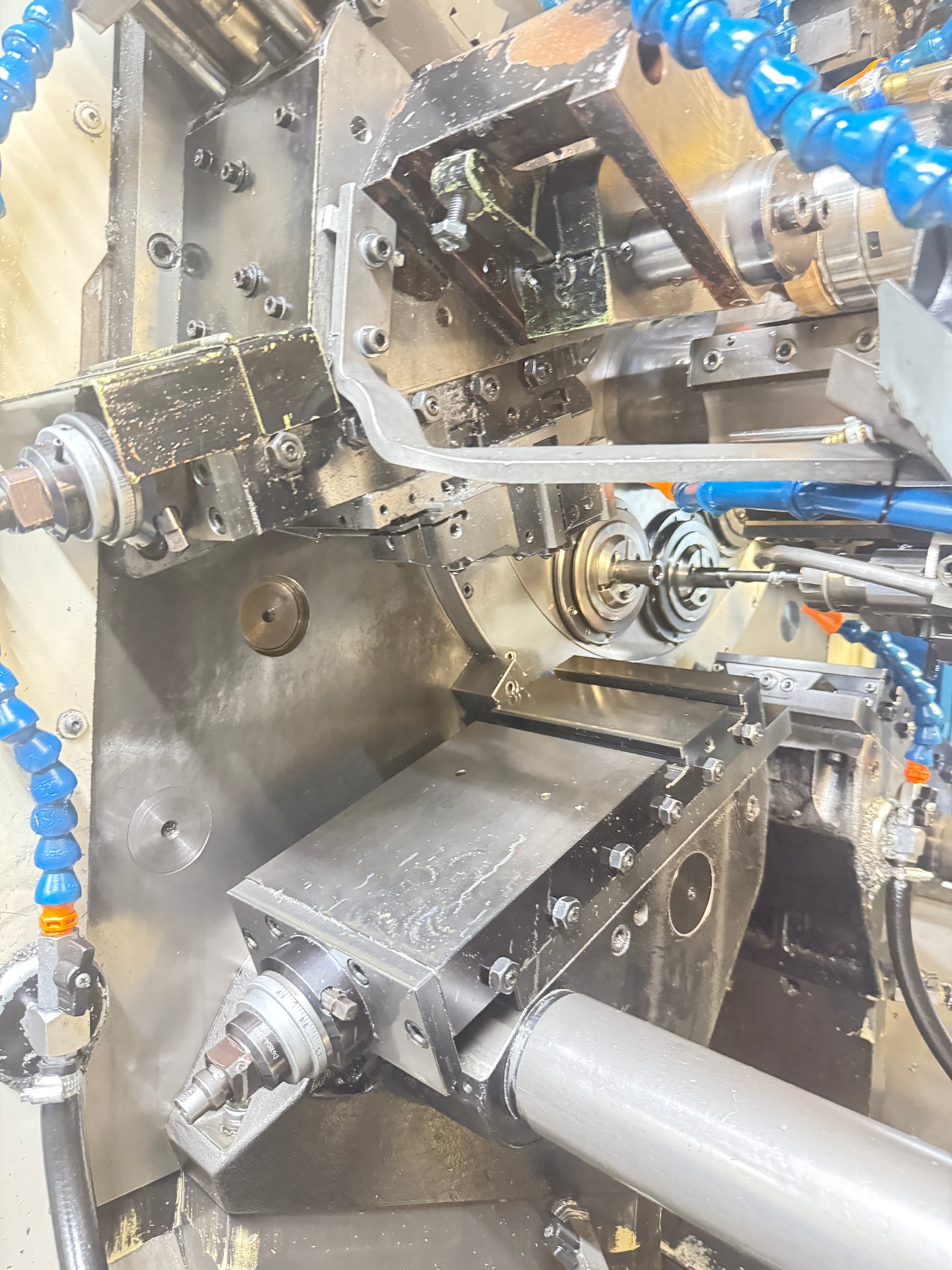

SCHÜTTE AF 32 ist ein Mehrspindeldrehautomat für hochpräzise, genaue und zuverlässige Bearbeitung. 8 Spindeln; Durchlass Rund 32 mm, Sechskant 28 mm; Stangenvorschub 125 mm; Werkstücklänge max. 100 mm; Längsweg 125/100 mm, Querschlitten 40/25 mm. 49 Stufen 450–3750 t/min. 50 Hz 3x400 V, 22 kW; Gewicht ~11200 kg; Maße 4130×1588×2250 mm. Ausstattung: Stangenlader, Kühleinrichtung, Nebelabsaugung, Lampe. Erreicht enge Toleranzen; Einsatz: Automotive, Uhren, Maschinenbau, Luftfahrt, Medizin.
| Anzahl Spindeln | 8 |
| Durchlass Rundmaterial | 32 mm |
| Durchlass Sechskantmaterial | 28 mm |
| Stangenvorschub | 125 mm |
| Werkstücklänge max. | 100 mm |
| Längsschlittenweg | 125 / 100 mm |
| Querschlittenweg | 40 / 25 mm |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 49 |
| von | 450 t/min |
| bis | 3750 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Leistung | 22 kW |
| Maschinengewicht ca. | 11200 kg |
| Abmessungen Maschine: | |
| Länge | 4130 mm |
| Breite | 1588 mm |
| Höhe | 2250 mm |
| Diverses Zubehör: | |
| Stangenlademagazin | |
| Kühlmitteleinrichtung | |
| Kühlmittel-/ Nebelabsaugung | |
| Lampe |
