SCHÜTTE AG 20
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

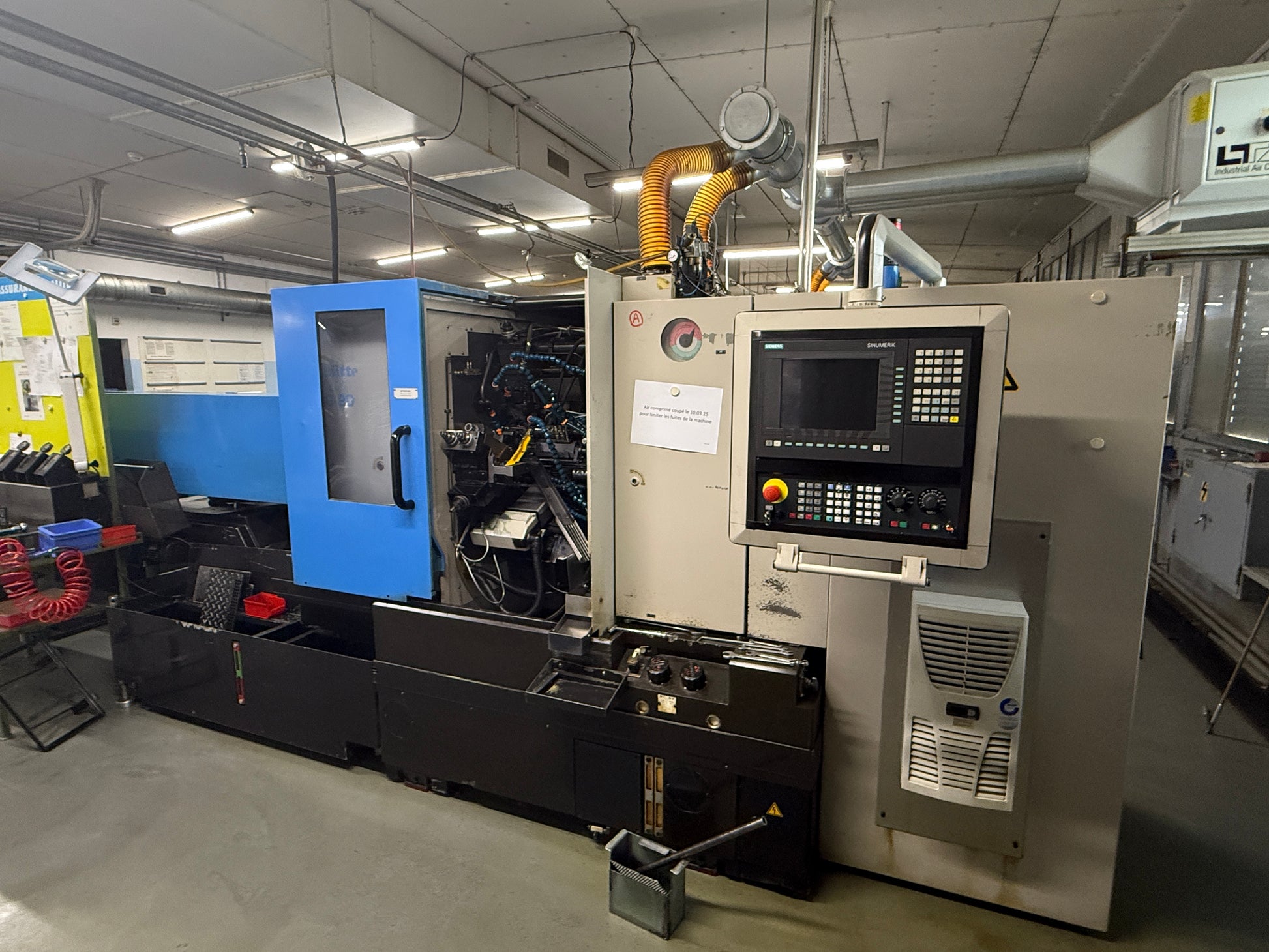

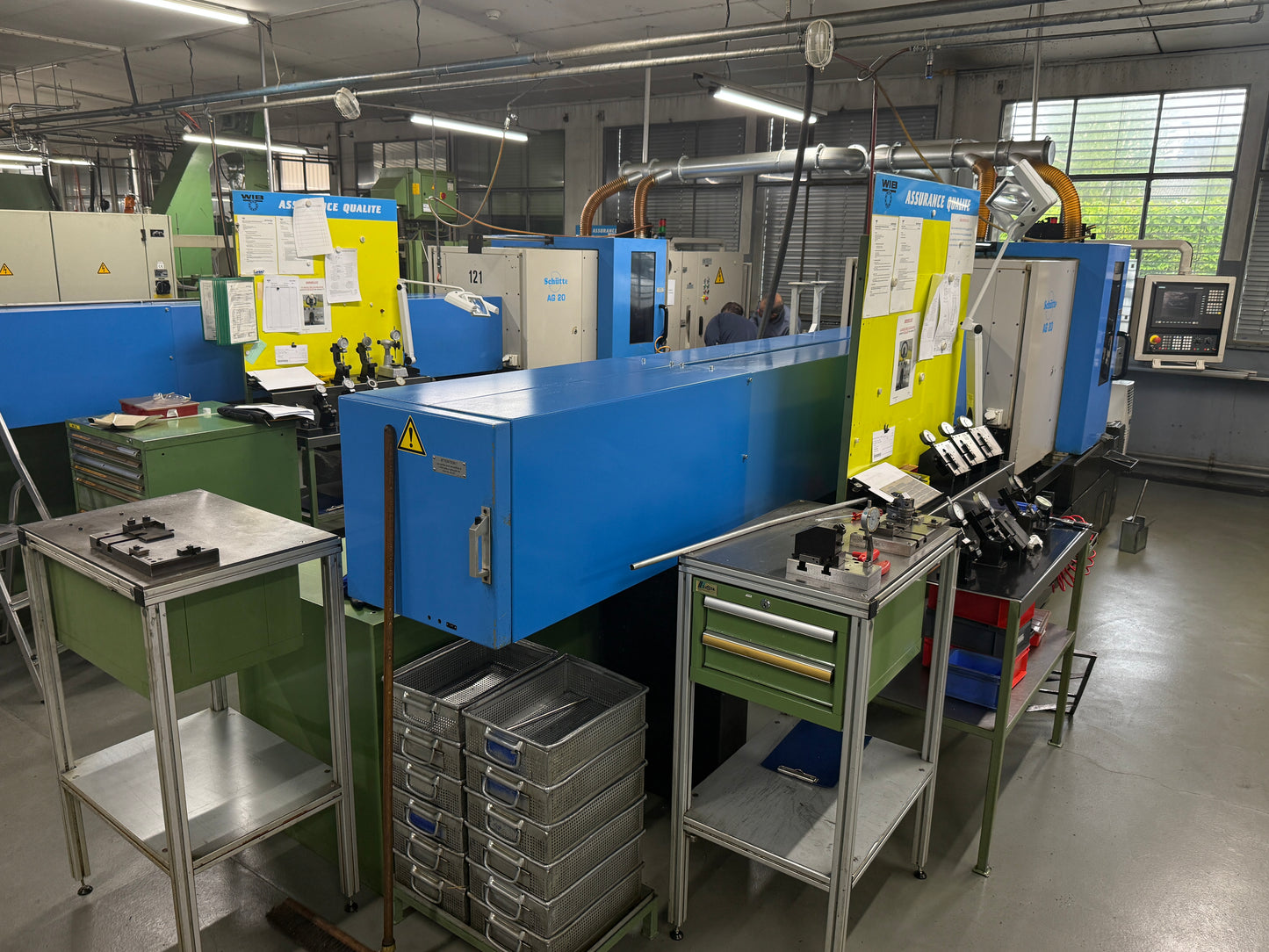

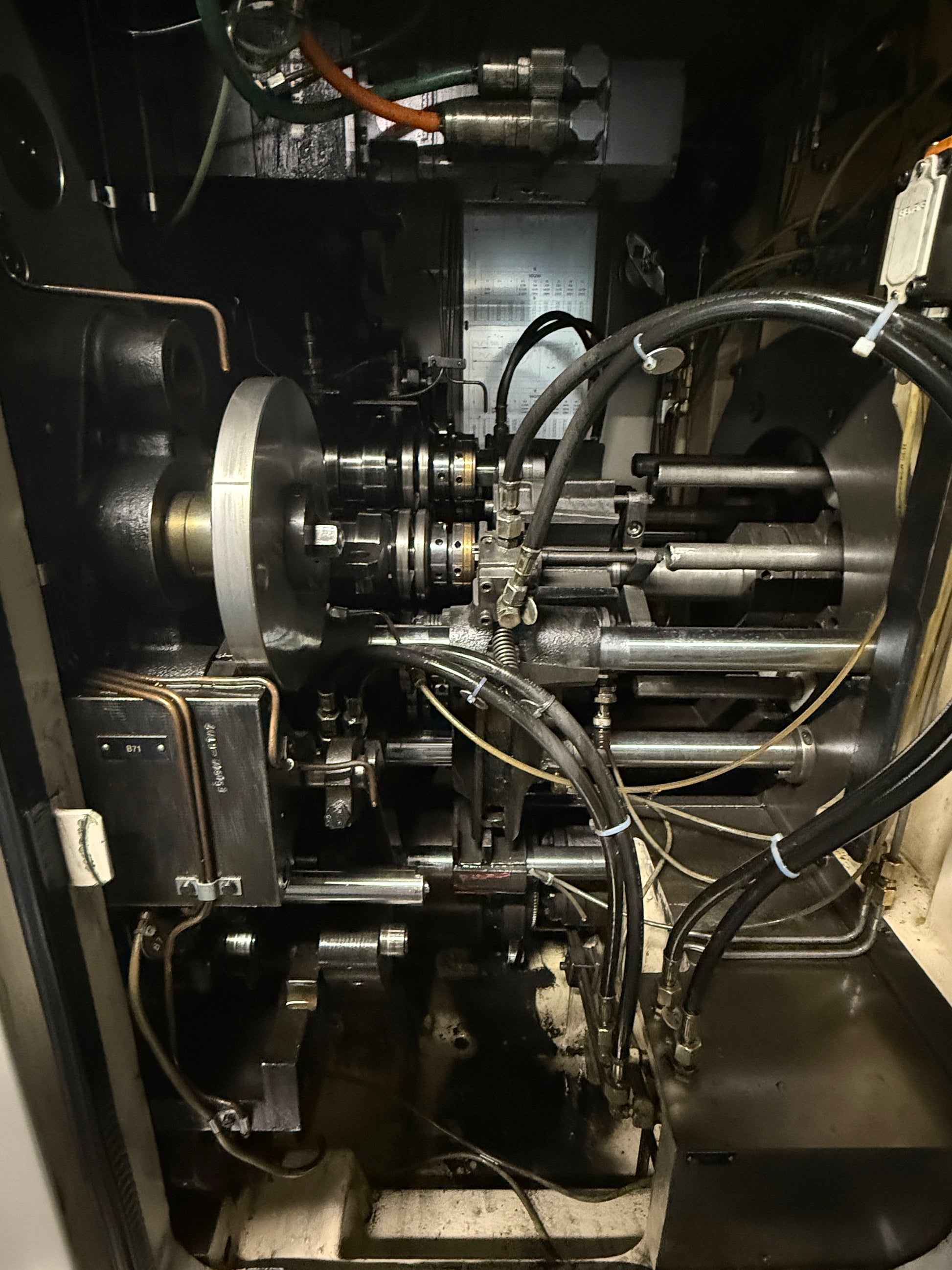

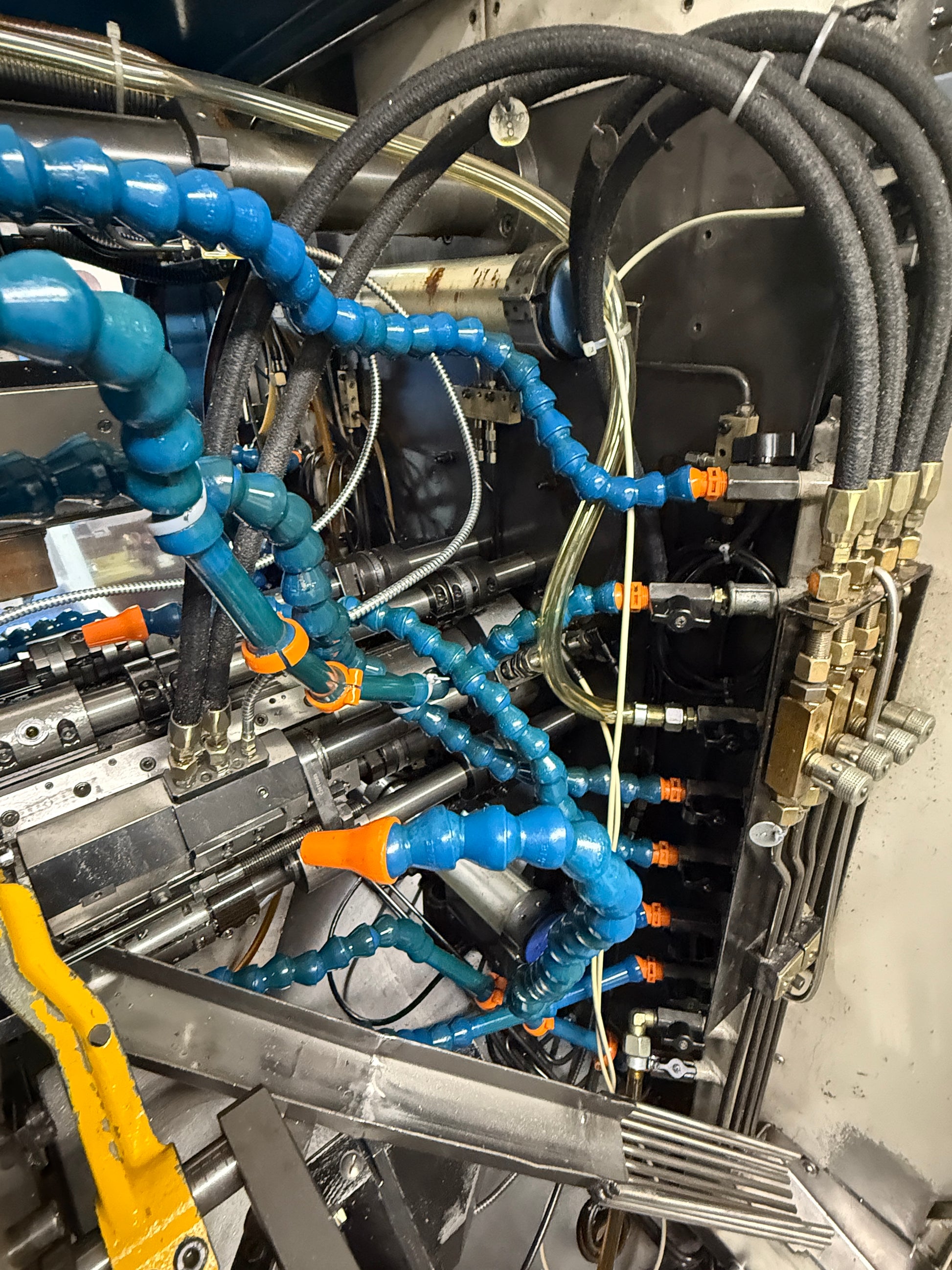

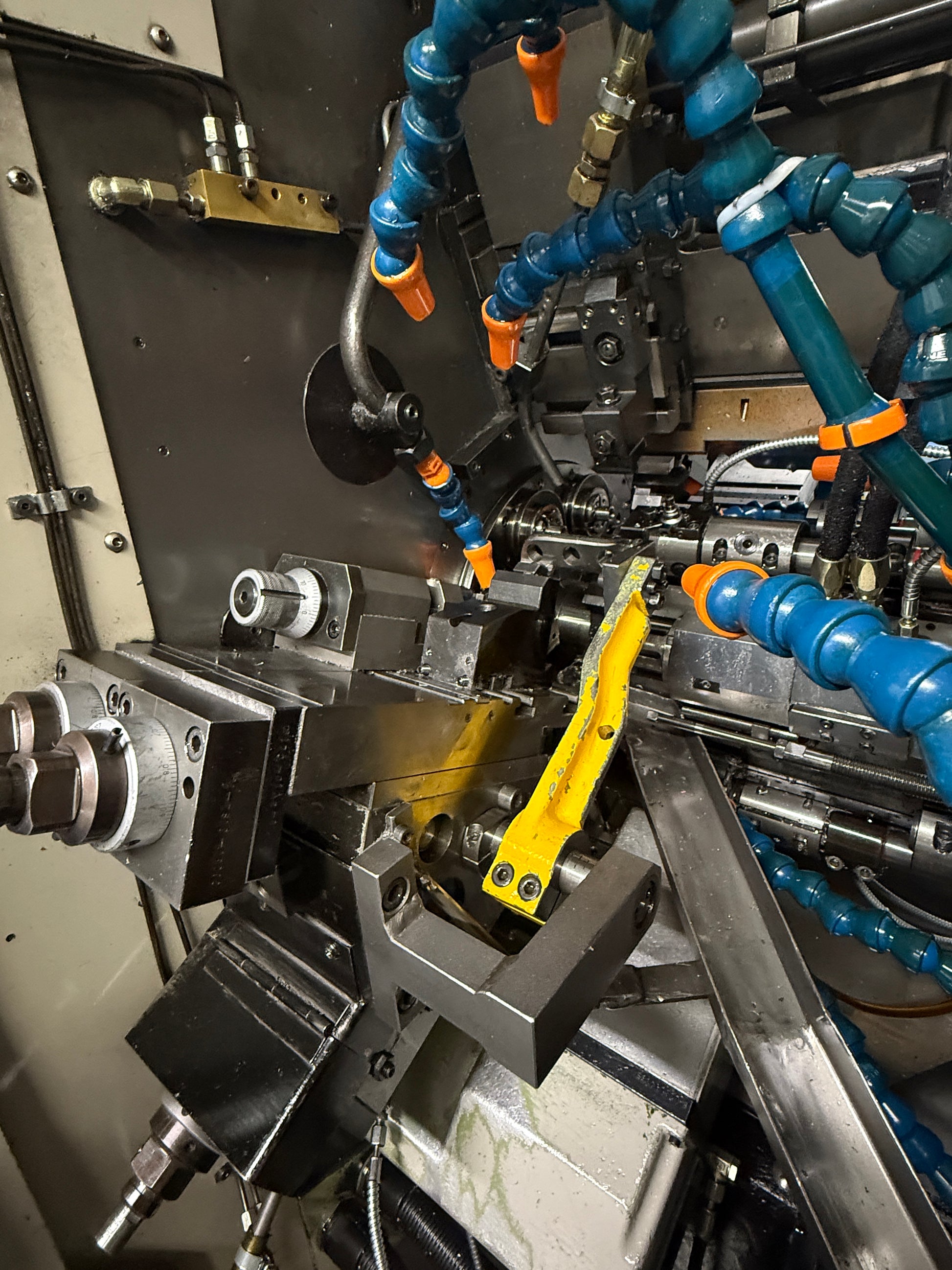

SCHÜTTE AG 20 ist ein Mehrspindeldrehautomat hoher Präzision, konzipiert für hohe Genauigkeit und Zuverlässigkeit. 8 Spindeln; Durchlass Rundmaterial 20 mm, Sechskant 17 mm; Stangenvorschub 80 mm; Spindelkreisdurchmesser 250 mm; Längsschlittenweg 63/50 mm (special 90/72 mm); Querschlittenweg 32/20 mm. Stufenloses Drehzahlband 800–10000 t/min; Anschluss 50 Hz 3x400 V; Spindelleistung 15 kW; Gesamtleistung 25 kW; Gewicht ~5200 kg; Maße L10000×B7500×H3500 mm. Zubehör: Stangenlademagazin, Kühlmitteleinrichtung, Kühlmittel-/Nebelabsaugung, Lampe. Erzielt enge Toleranzen; typische Branchen: Automotive, Uhrenbau, Werkzeugbau, Luftfahrt, Medizintechnik
| Anzahl Spindeln | 8 |
| Durchlass Rundmaterial | 20 mm |
| Durchlass Sechskantmaterial | 17 mm |
| Stangenvorschub | 80 mm |
| Spindelkreisdurchmesser | 250 mm |
| Längsschlittenweg | 63/50 mm |
| Längsschlittenweg | special 90/72 mm |
| Querschlittenweg | 32/20 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 800 t/min |
| bis | 10000 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 15 kW |
| Leistung | 25 kW |
| Maschinengewicht ca. | 5200 kg |
| Abmessungen Maschine: | |
| Länge | 10000 mm |
| Breite | 7500 mm |
| Höhe | 3500 mm |
| Diverses Zubehör: | |

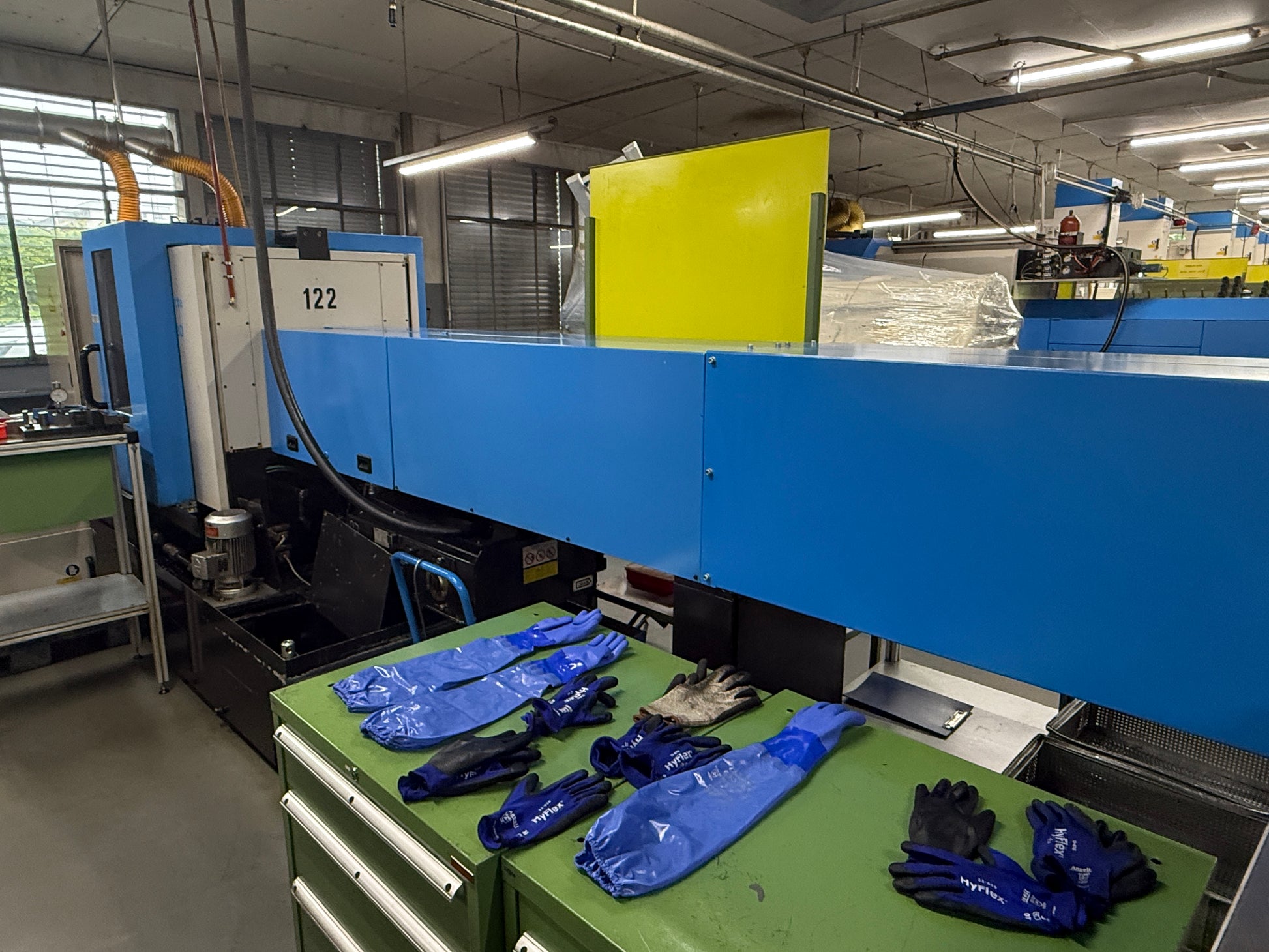

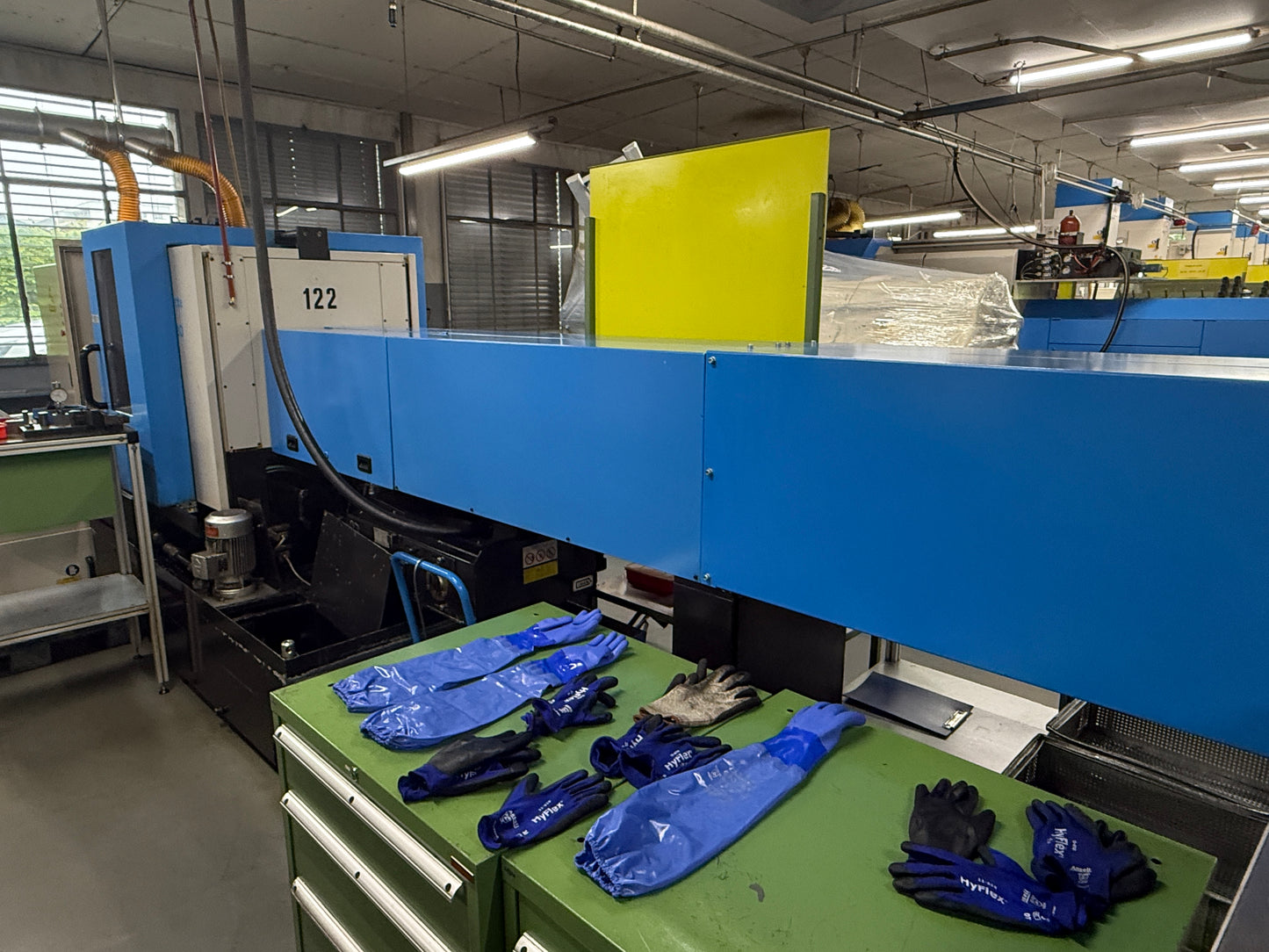

| Stangenlademagazin | |

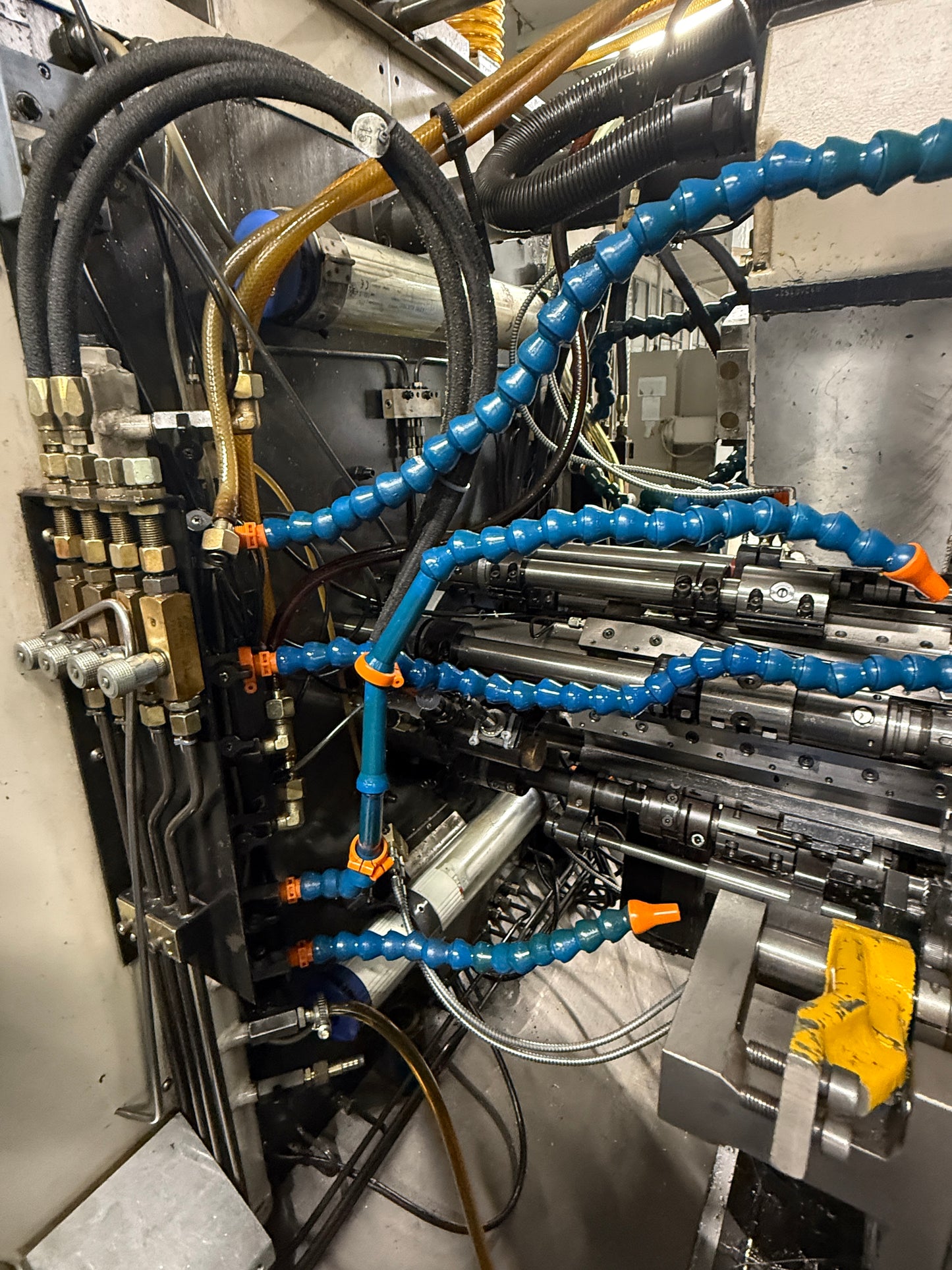

| Kühlmitteleinrichtung | |
| Kühlmittel-/ Nebelabsaugung | |
| Lampe |
