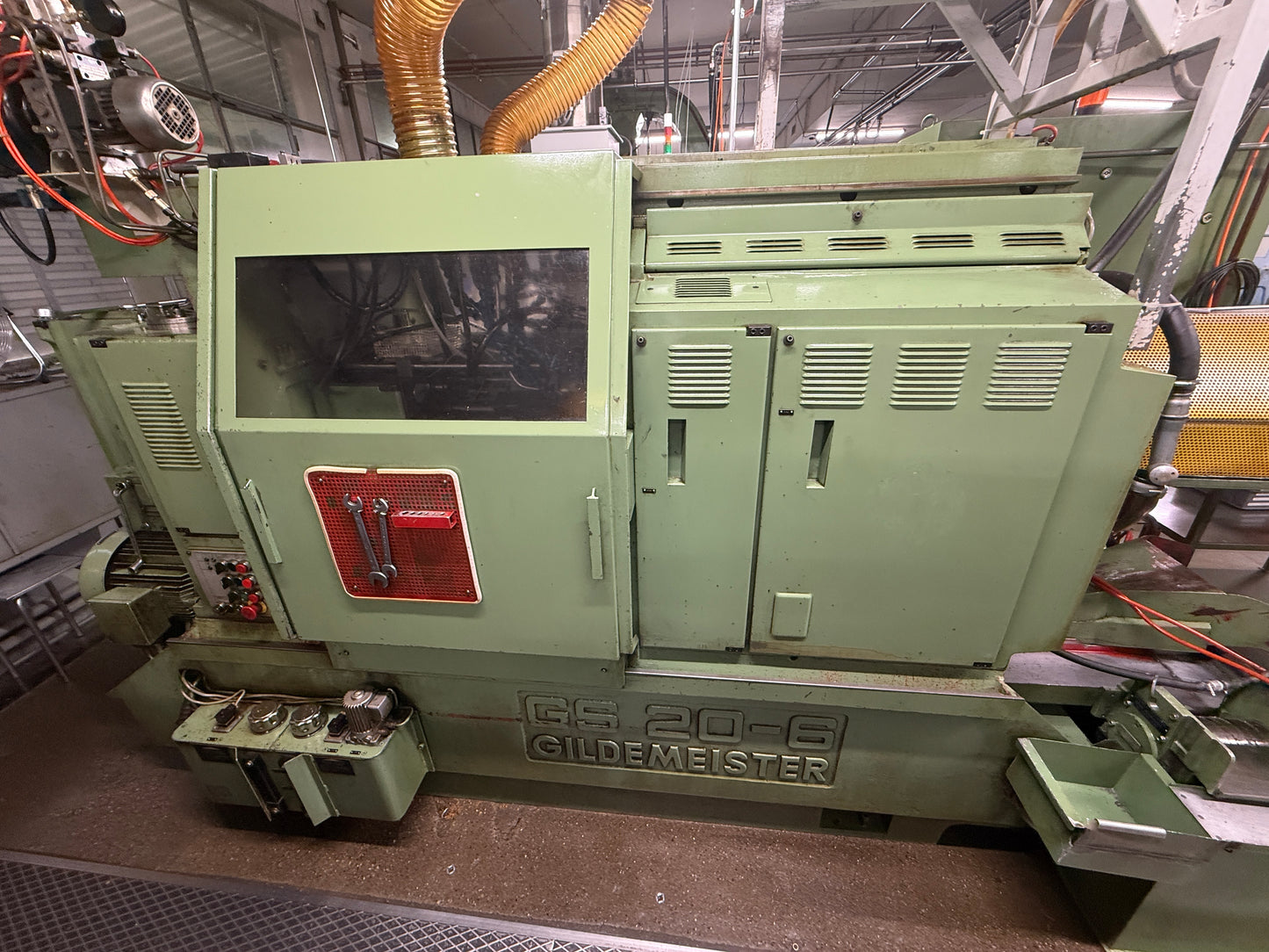

GILDEMEISTER GS 20
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
GILDEMEISTER GS 20 ist ein Mehrspindeldrehautomat für präzise Bearbeitungen mit hoher Genauigkeit und Zuverlässigkeit. 6 Spindeln, bis zu 12 Werkzeuge; Durchlass rund 20 mm, vierkant 14 mm, sechskant 17 mm; Längsschlittenweg 50 mm, Querschlittenweg 42 mm, Stangenvorschub max. 100 mm; bis 73 Teile, Taktzeit 1,38–58,78 s. 81 Stufen 214–5168 U/min; Anschluss 3x400 V 50 Hz, Leistung 11 kW; Gewicht ≈5000 kg, Abmessungen L3315×B1400 mm. Zubehör: Stangenlader, Kühlmitteleinrichtung, Kühlmittel-/Nebelabsaugung. Erreicht enge Toleranzen; typisch für Automotive, Luftfahrt, Medizintechnik, Uhren- und Werkzeugbau
| Anzahl Spindeln | 6 |
| Anzahl Werkzeuge max. | 12 |
| Durchlass Rundmaterial | 20 mm |
| Durchlass Vierkantmaterial | 14 mm |
| Durchlass Achtkantmaterial | mm |
| Durchlass Sechskantmaterial | 17 mm |
| Längsschlittenweg | 50 mm |
| Querschlittenweg | 42 mm |
| Grösster Stangenvorschub | 100 mm |
| Anzahl der möglichen Stückzeiten | 73 |
| Stückzeit innerhalb: | |
| von | 1.38 s |
| bis | 58.78 s |
| Spindeldrehzahlen: | |
| Anzahl (Stufen) | 81 |
| von | 214 t/min |
| bis | 5168 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Leistung | 11 kW |
| Maschinengewicht ca. | 5000 kg |
| Abmessungen Maschine: | |
| Länge | 3315 mm |
| Breite | 1400 mm |
| Diverses Zubehör: | |
| Stangenlademagazin | |
| Kühlmitteleinrichtung | |
| Kühlmittel-/ Nebelabsaugung |
