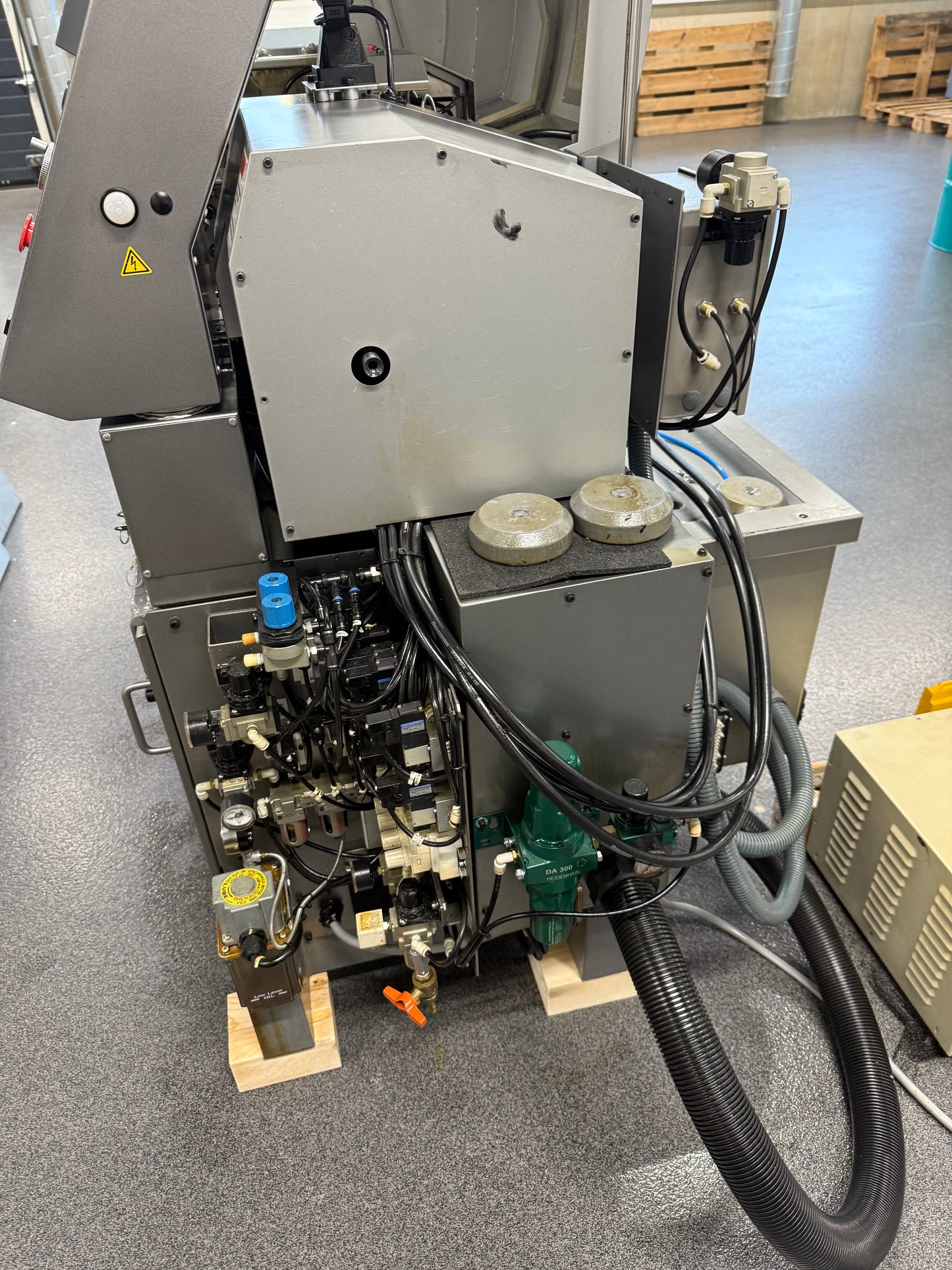

CITIZEN CINCOM R 07 VI
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
CITIZEN CINCOM R 07 VI ist eine CNC Langdrehautomat (Swiss-Typ) von hoher Präzision, mit großer Genauigkeit und Zuverlässigkeit. Kapazitäten: 6 Achsen, 2 Spindeln; max. Dreh-Ø 7 mm, Drehlänge 40 mm, Spindeldurchlass 12 mm; Gewinde bis Ø4 M, Gewindelänge 40 mm. Technische Daten: Spindel 0–16.000 U/min, 1,1 kW; Gegenspindel bis 10.000 U/min, 0,5 kW; C-Achse Auflösung 1°; Anschluss 3x400 V 50 Hz, Gesamtleistung 4 kVA; Gewicht ~950 kg; Abmessungen 1465×560×1410 mm. Zubehör: Teilefänger, Lampe, Stangenvorschub LNS TRYTON 107, Zentralschmierung, Zustandsleuchte. Entwickelt für enge Toleranzen; typische Anwendungen: Automotive, Uhrenindustrie, Medizintechnik, Luftfahrt, Maschinenbau
Technische Daten ohne Gewähr
| Anzahl Achsen total | 6 |
| Anzahl Spindeln | 2 |
| Drehdurchmesser maximal | 7 mm |
| Drehlänge maximal | 40 mm |
| Gewindedurchmesser max. | 4 M |
| Spindeldurchlass | 12 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 0 t/min |
| bis | 16000 t/min |
| Spindelleistung | 1.1 kW |
| C-Achse (Spindel,Auflösung) | ° |
| Gegenspindel: | |
| Drehzahlen: | |
| von | t/min |
| bis | 10000 t/min |
| Max. Abgreiflänge | 40 mm |
| C-Achse (Spindel,Auflösung) | 1 ° |
| Gewindebohrdurchmesser | 3 M |
| Werkzeugträger: | |
| Anzahl | 2 |
| Anzahl Stationen | 13 |
| Drehwerkzeuge | 5 pce |
| Bohrwerkzeuge | 4 pce |
| Werkzeugschaftquerschnitt | 8 mm |
| Gegenbearbeitung: | |
| Anzahl Werkzeuge | 4 |
| Anschluss 50 Hz 3x | 400 Volt |
| Leistung der Gegenspindel | 0.5 kW |
| Gesamtleistungsbedarf | 4 kVA |
| Maschinengewicht ca. | 950 kg |
| Abmessungen Maschine: | |
| Länge | 1465 mm |
| Breite | 560 mm |
| Höhe | 1410 mm |
| Diverses Zubehör: | |
| Teilefänger | |
| Lampe | |
| Stangenvorschub | |
| Fabrikat | LNS |
| Typ | TRYTON 107 |
| Zentralschmierung | |
| Zustandsleuchte |
