STAR SR-20 J type C
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

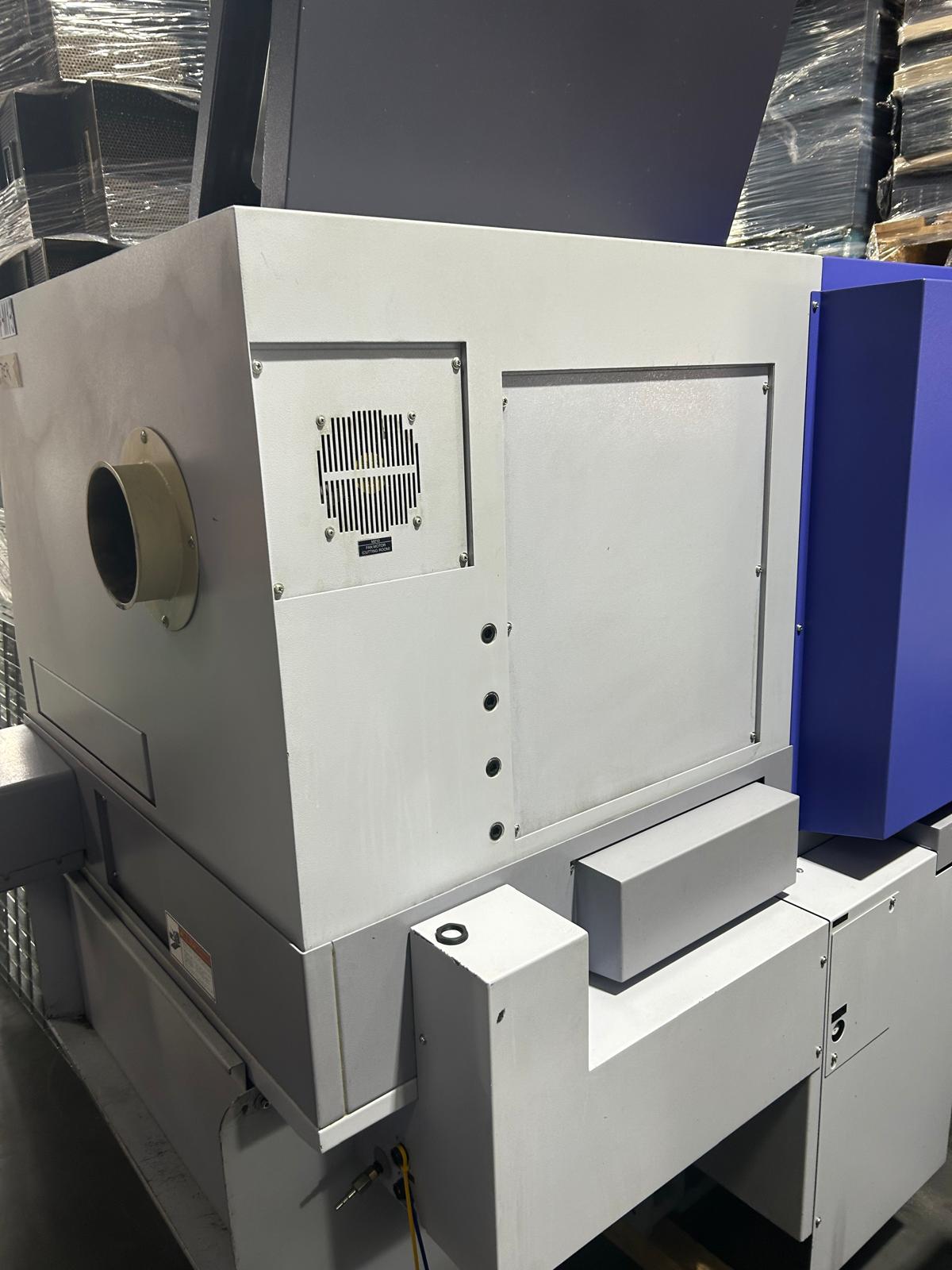

STAR SR-20 J type C ist ein CNC Langdrehautomat (Swiss-Typ) mit hoher Präzision, entwickelt für maximale Genauigkeit und Zuverlässigkeit. Gesamtachsen 7; max. Außendurchmesser 20 mm; Drehlänge 205 mm. Hauptspindel bis 10.000 U/min, Gegenspindel bis 8.000 U/min; angetriebene Werkzeuge 8.000 U/min; Drehwerkzeuge 6 St., Bohrwerkzeuge 4 St., Querbearbeitung 5 St. (ER16). Eilgang 35 m/min. Anschluss 3x400 V 50 Hz; Spindelmotor 2,2 kW; Leistung Gegenspindel 1,5 kW; Leistung drehende Werkzeuge 1,2 kW; Gesamtleistungsbedarf 5 kVA; Gewicht ≈2200 kg; Abmessungen L2250×B1200×H1700 mm. Mit Kühlmitteleinrichtung. Erreicht enge Toleranzen; geeignet für Automotive, Feinmechanik, Werkzeugbau, Luftfahrt und Medizintechnik
Technische Daten ohne Gewähr
| Anzahl Achsen total | 7 |
| Aussendurchmesser max. | 20 mm |
| Drehlänge | 205 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| bis | 10000 t/min |
| Gegenspindel: | |
| Drehzahlen: | |
| bis | 8000 t/min |
| Drehzahlen angetriebene Werkzeuge | 8000 t/min |
| Gegenbearbeitung: | |
| Drehwerkzeuge | 6 pce |
| Bohrwerkzeuge | 4 pce |
| Querbearbeitungswerkzeuge | 5 (ER 16) pce |
| Eilgang | 35 m/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelmotor | 2.2 kW |
| Leistung der Gegenspindel | 1.5 kW |
| Leistung drehende Werkzeuge | 1.2 kW |
| Gesamtleistungsbedarf | 5 kVA |
| Maschinengewicht ca. | 2200 kg |
| Abmessungen Maschine: | |
| Länge | 2250 mm |
| Breite | 1200 mm |
| Höhe | 1700 mm |
| Diverses Zubehör: | |
| Kühlmitteleinrichtung |
