STAR SW 20
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
STAR SW 20 ist eine CNC-Langdrehautomat mit hoher Präzision, großer Genauigkeit und Zuverlässigkeit. Kapazitäten: 11 Achsen, 2 Spindeln, max. Bearbeitungsdurchmesser 20 mm, Gegenspindel bis 10.000 t/min. Technische Daten: Spindel 3,7 kW, angetriebene Werkzeuge 1,2 kW (8.000 t/min), Schlitten 7 und 5 Positionen, Gegenbearbeitung 8 Werkzeuge (6 angetrieben), Eilgang 35 m/min, Anschluss 50 Hz 3x380 V, Gewicht ~3400 kg, Maße L2600×B1150×H1765 mm. Zubehör: Stangenlader, Lampe, Kühleinheit 150 l, Ölnebelabsaugung ELBARON, Schnittstelle Stangenlader. Erreicht enge Toleranzen; Branchen: Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizintechnik.
| Anzahl Achsen total | 11 |
| Anzahl Spindeln | 2 |
| Bearbeitungsdurchmesser max. | 20 mm |
| Spindeldrehzahlen: | |
| Stufenlos | |
| bis | 10000 t/min |
| Spindelleistung | 3.7 kW |
| Unabhängiger Schlitten: | |
| Anzahl Positionen | 7 |
| Anzahl angetriebene Werkzeuge | 3 |
| Drehzahlen angetriebene Werkzeuge | 8000 t/min |
| Leistung drehende Werkzeuge | 1.2 kW |
| Unabhängiger Schlitten: | |
| Anzahl Positionen | 5 |
| Anzahl angetriebene Werkzeuge | 3 |
| Gegenspindel: | |
| Drehzahlen: | |
| bis | 10000 t/min |
| Gegenbearbeitung: | |
| Anzahl Werkzeuge | 8 |
| Anzahl angetriebene Werkzeuge | 6 |
| Drehzahlen angetriebene Werkzeuge | 8000 t/min |
| Eilgang | 35 m/min |
| Anschluss 50 Hz 3x | 380 Volt |
| Maschinengewicht ca. | 3400 kg |
| Abmessungen Maschine: | |
| Länge | 2600 mm |
| Breite | 1150 mm |
| Höhe | 1765 mm |
| Diverses Zubehör: | |

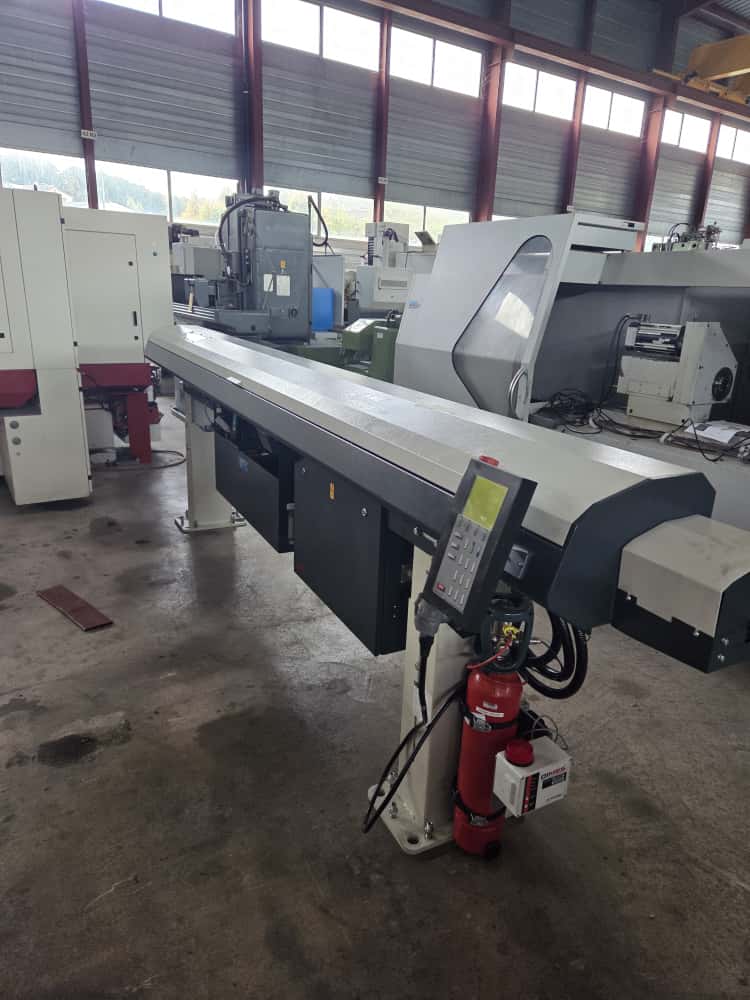

| Stangenlademagazin | |
| Lampe | |
| Kühlmitteleinrichtung | 150 l |
| Kühlmittel-/ Nebelabsaugung | ELBARON |
| Interface für Stangenlademagazin |
