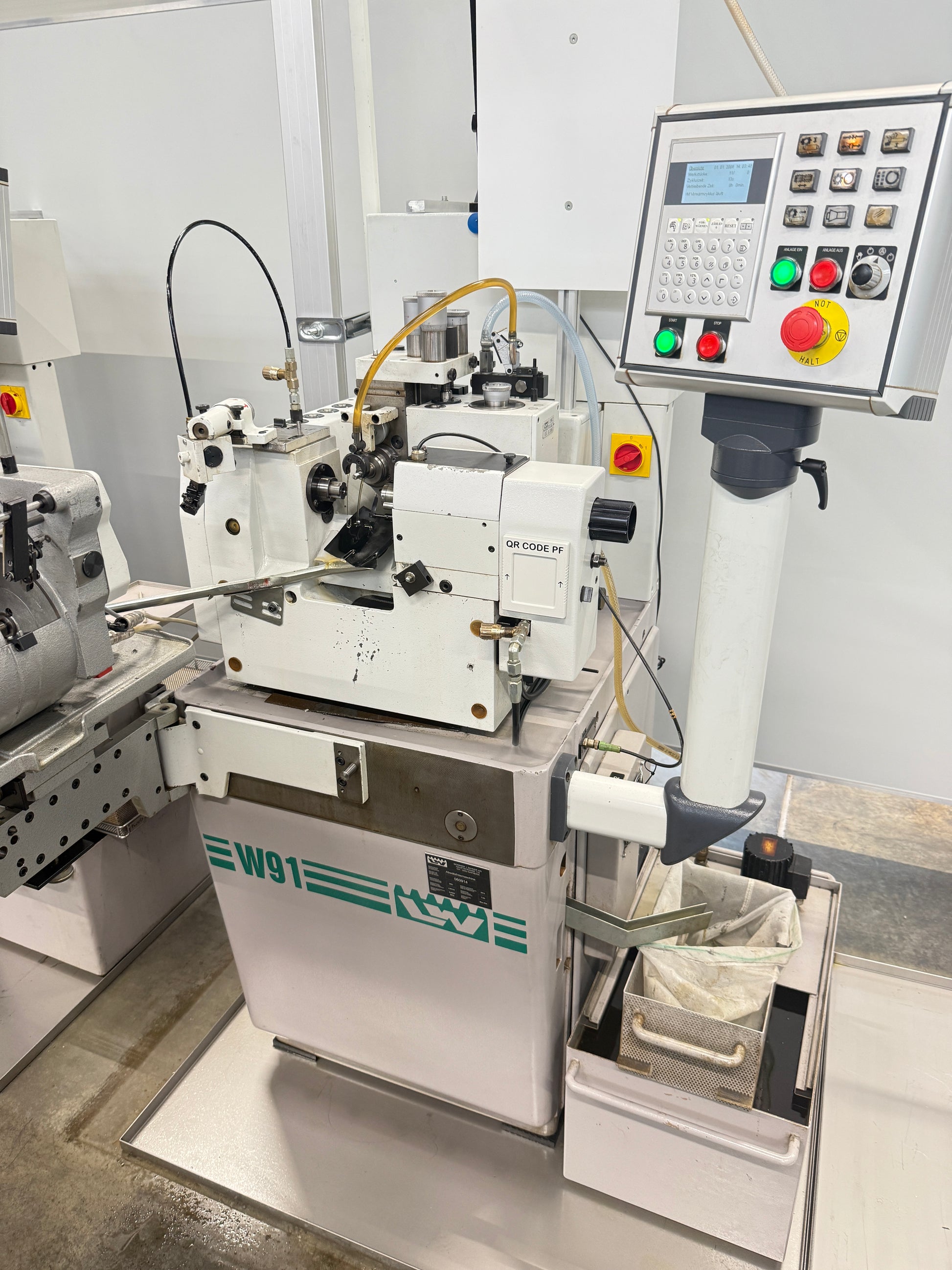

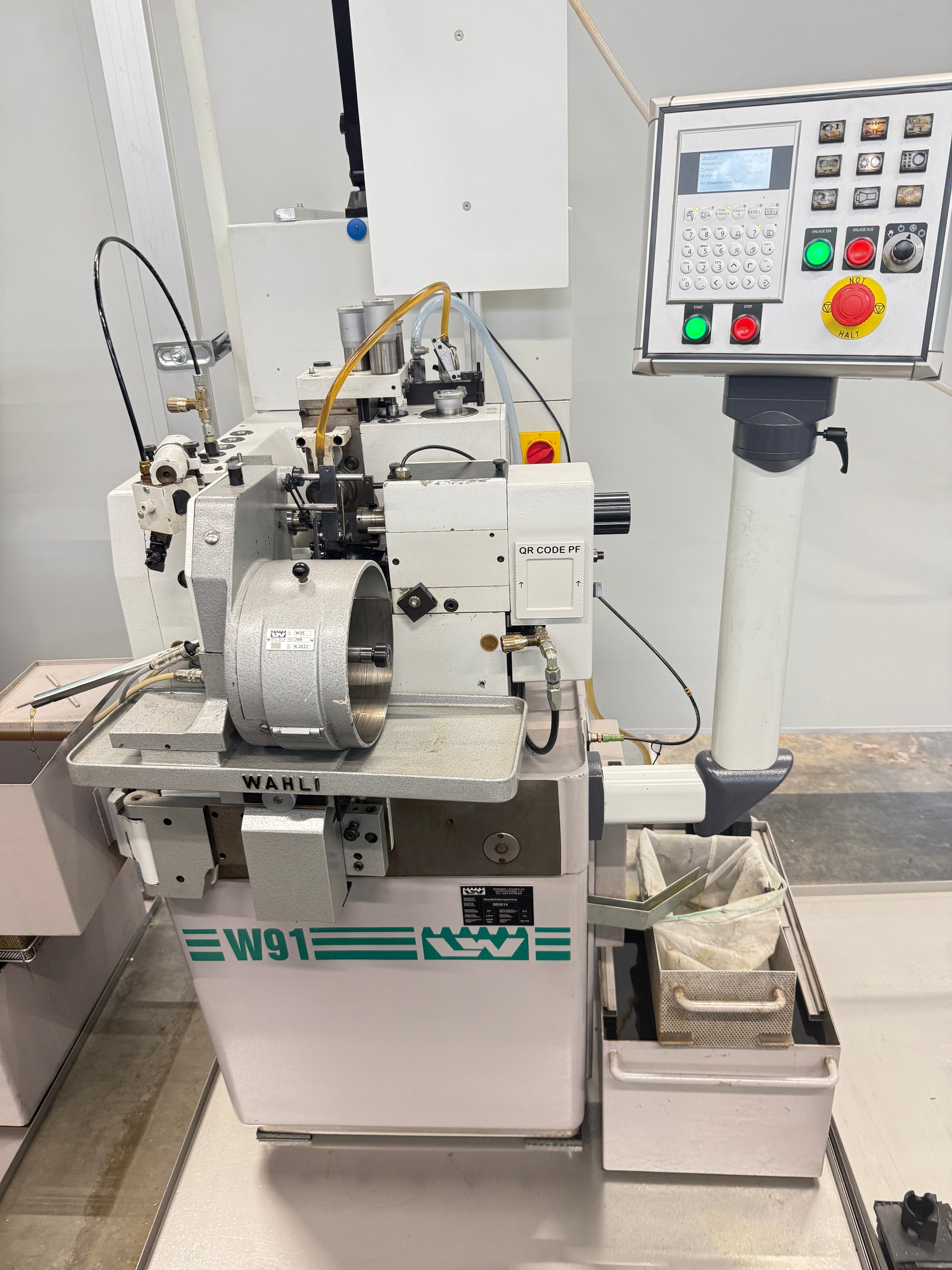

WAHLI W 91 ist eine Abwälzfräsmaschine hoher Präzision, Genauigkeit und Zuverlässigkeit. Kapazitäten: Modul 0,05–1,5 mm; Spitzenweite 40 mm; Werkstück-Ø 50 mm; Verzahnungslänge 60 mm; Zähne 6–390; Fräser-Ø max 32 mm; Fräsverschiebung 16 mm; Kopf ±5°. Techn.: Fräser stufenlos bis 4500 t/min; Werkstückspindel 500 t/min; 50 Hz 3×400 V; 4 kVA; Gewicht ≈680 kg; Abm. 720×765×1445 mm. Ausstattung: SPS-Steuerung, Wahli-Lader W25, Kühlmitteleinrichtung. Erzielt enge Toleranzen; Branchen: Automotive, Uhren, Werkzeugbau, Luftfahrt, Medizin.
| Modul min. | 0.05 mm |
| Modul max. | 1.5 mm |
| Spitzenweite | 40 mm |
| Werkstückdurchmesser max. | 50 mm |
| Max. Verzahnungslänge | 60 mm |
| Zähnezahl min. | 6 |
| Zähnezahl max. | 390 |
| Schwenkbereich des Arbeitskopfes | +/- 5 ° |
| Fräserdurchmesser max. | 32 mm |
| Grösste Fräserverschiebung | 16 mm |
| Fräserdrehzahlen: | |
| Stufenlos | |
| bis | 4500 t/min |
| Werkstückspindeldrehzahl | 500 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 4 kVA |
| Maschinengewicht ca. | 680 kg |
| Abmessungen Maschine: | |
| Länge | 720 mm |
| Breite | 765 mm |
| Höhe | 1445 mm |
| Diverses Zubehör: | |

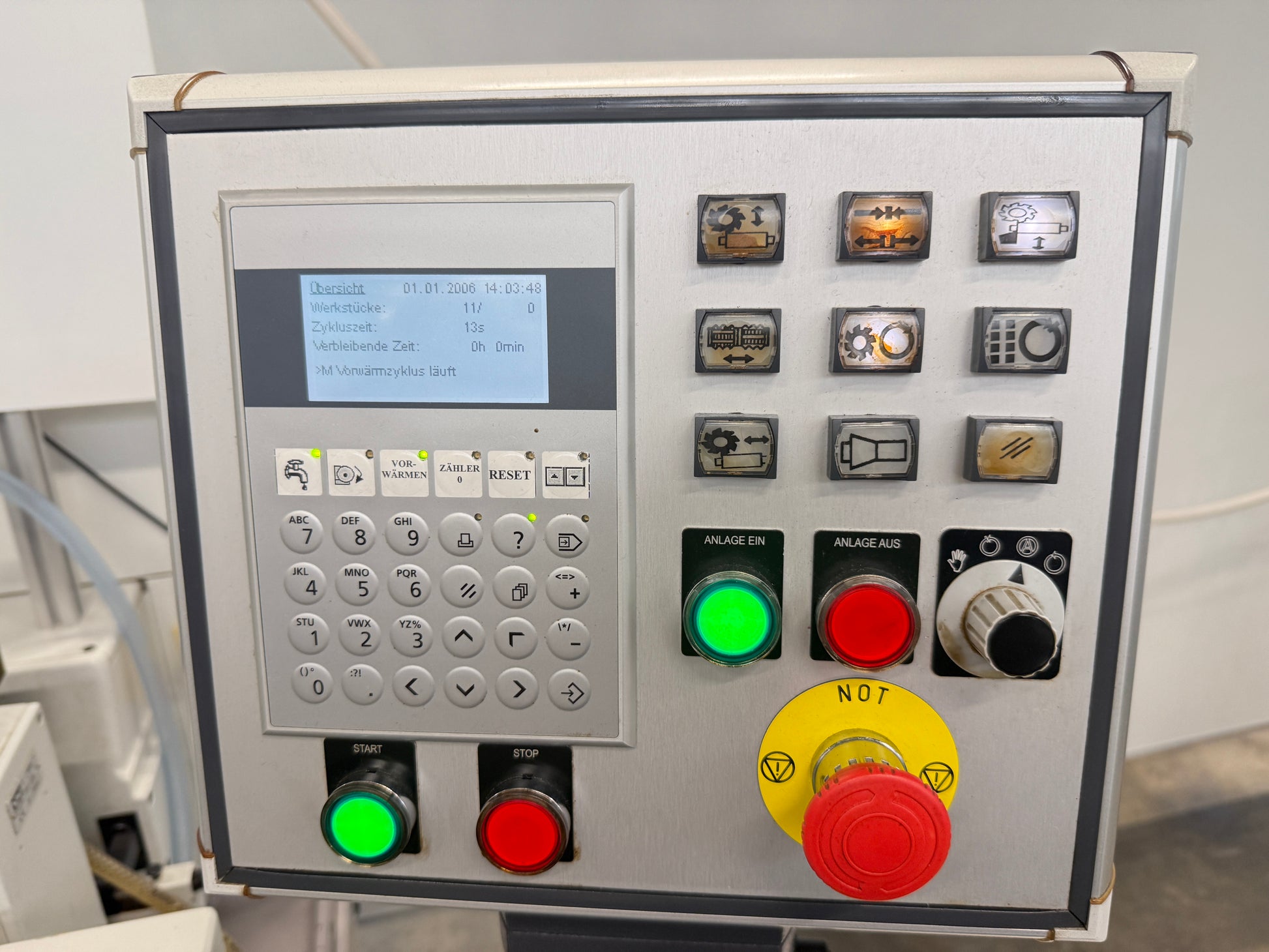

| SPS-Steuerung | |

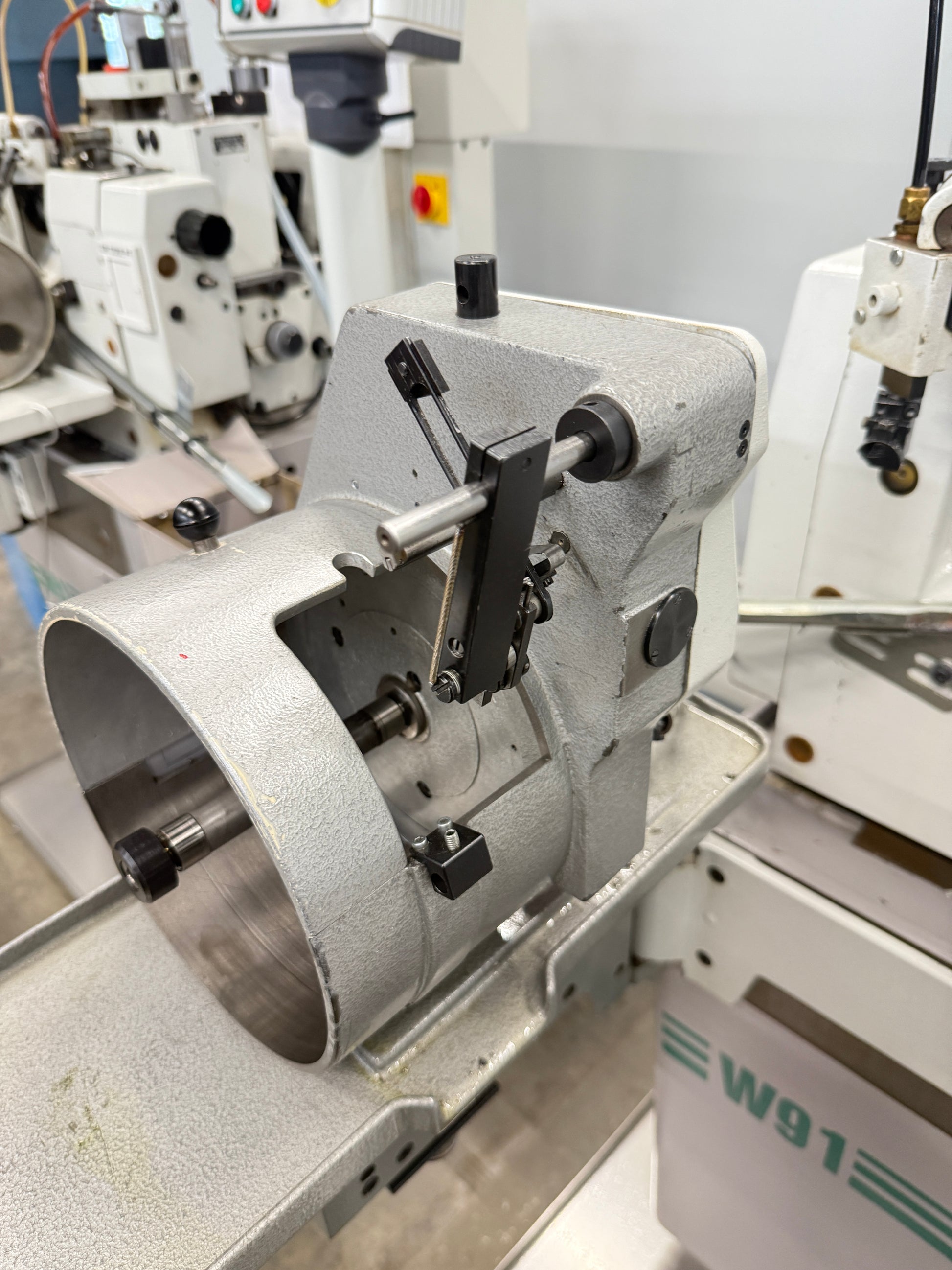

| Lader Wahli | W25 |
| Kühlmitteleinrichtung |
