OKUMA LB 200 M
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

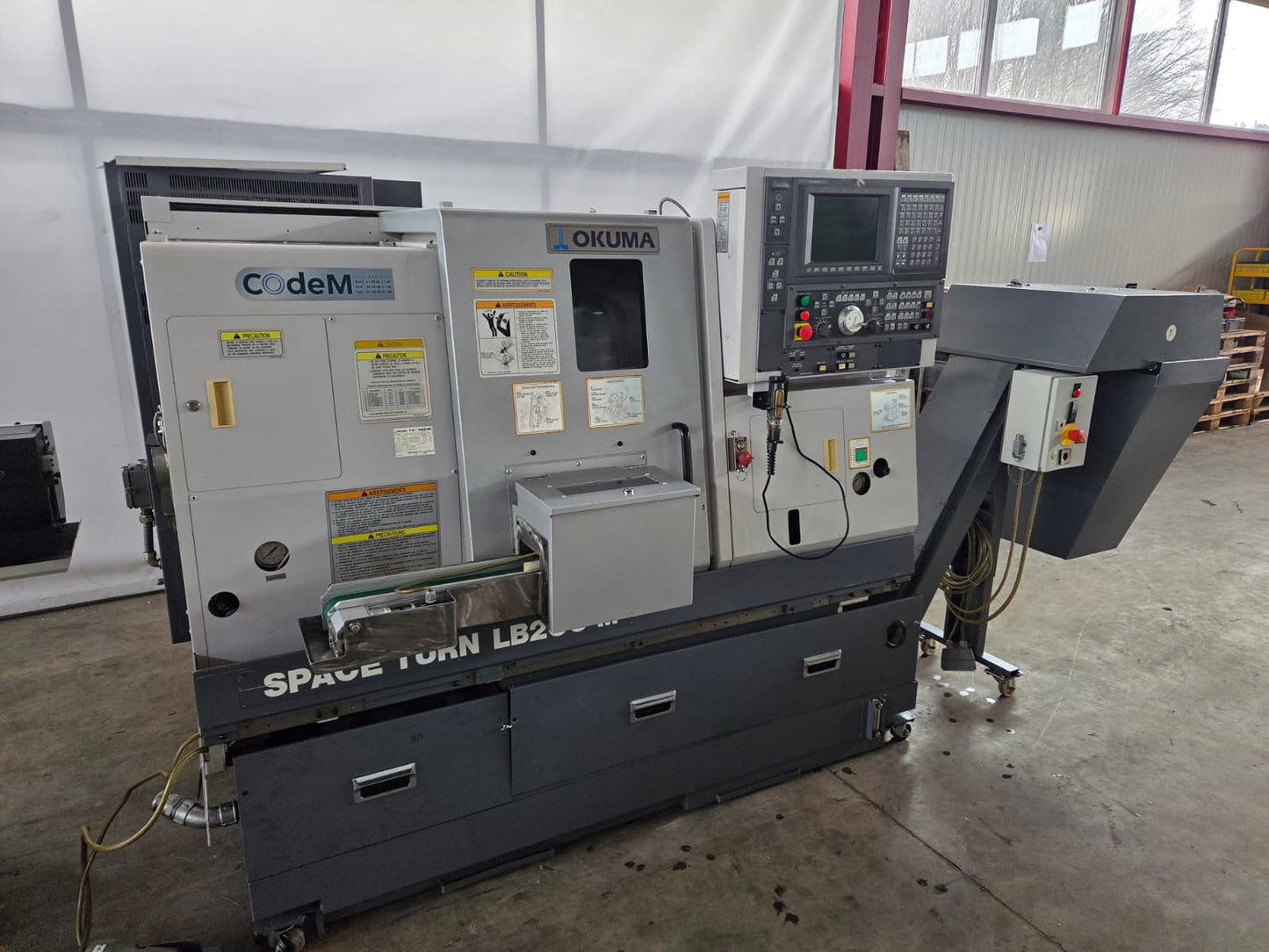

OKUMA LB 200 M ist eine CNC Drehmaschine für hochpräzise, genaue und zuverlässige Fertigung. Kapazitäten: Ø über Kreuzschlitten 420 mm; über Bett 530 mm; Spindelbohrung 53 mm; Ø max 300 mm; Verfahrwege Z 335 mm, X 180 mm. Daten: Eilgang X 25 m/min, Z 30 m/min; Spindeldrehzahlen 50–6000 t/min; Anschluss 3x400 V 50 Hz; 16 kVA; Gewicht 3300 kg; Maße 2035×1720×1700 mm. Ausstattung: 12-fach Revolver; Reitstock Morse 4, Pinolenhub 80 mm, Ø 55 mm. Ermöglicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Maschinenbau.
| Drehdurchmesser über Kreuzschlitten | 420 mm |
| Drehdurchmesser über dem Bett | 530 mm |
| Spindelbohrung | 53 mm |
| Drehdurchmesser maximal | 300 mm |
| Verfahrwege: | |
| Längsweg (Z-Achse) | 335 mm |
| Planweg (X-Achse) | 180 mm |
| Eilgang X | 25 m/min |
| Eilgang Z | 30 m/min |
| Revolver: | |
| Feste Werkzeuge Revolver | 12 |
| Hauptspindel: | |
| Spindeldrehzahlen: | |
| Stufenlos | |
| von | 50 t/min |
| bis | 6000 t/min |
| Reitstock: | |
| Morse Konus | 4 CM |
| Pinolenhub | 80 mm |
| Pinolendurchmesser | 55 mm |
| Anschluss 50 Hz 3x | 400 Volt |
| Gesamtleistungsbedarf | 16 kVA |
| Maschinengewicht ca. | 3300 kg |
| Abmessungen Maschine: | |
| Länge | 2035 mm |
| Breite | 1720 mm |
| Höhe | 1700 mm |
