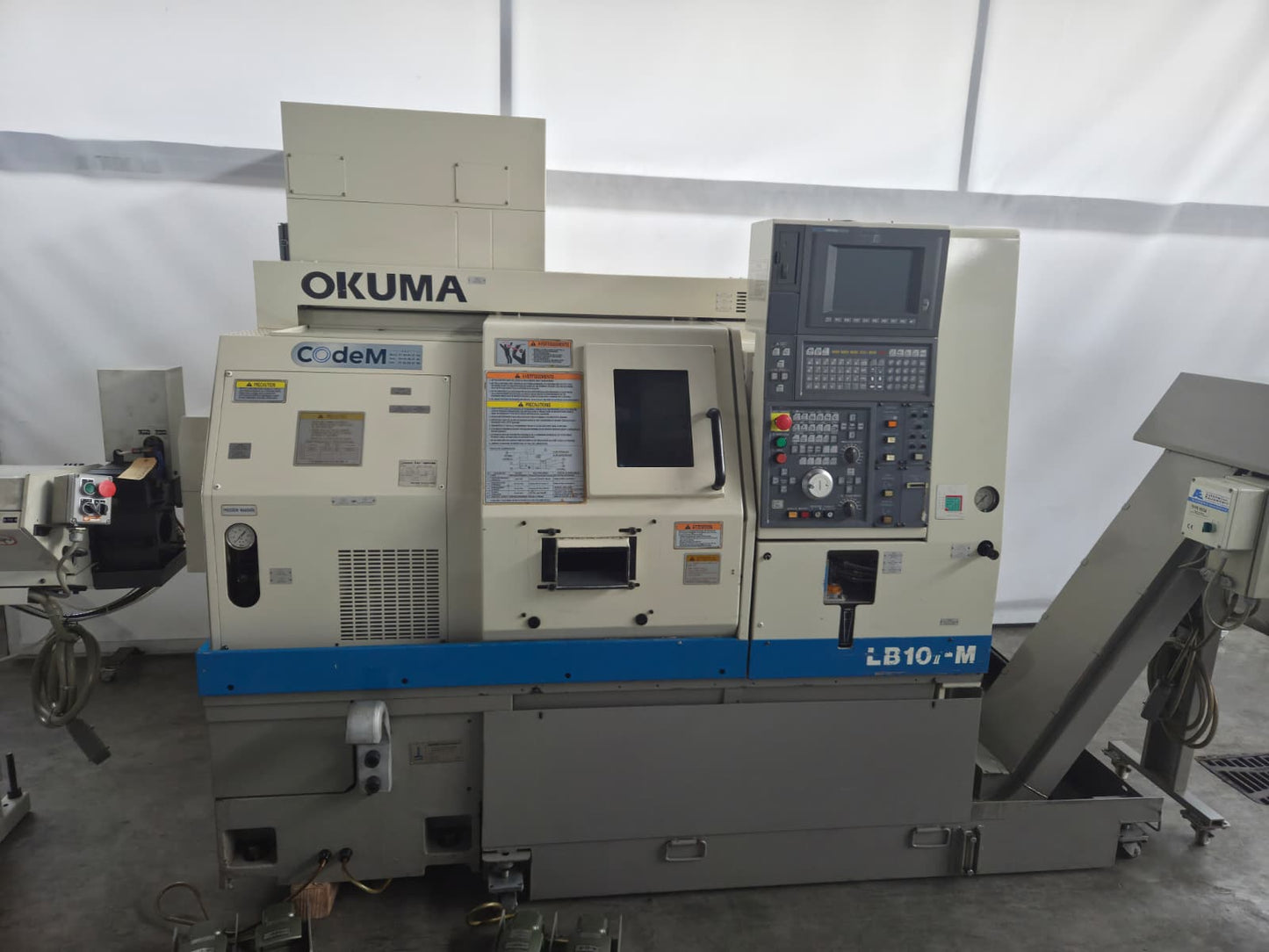

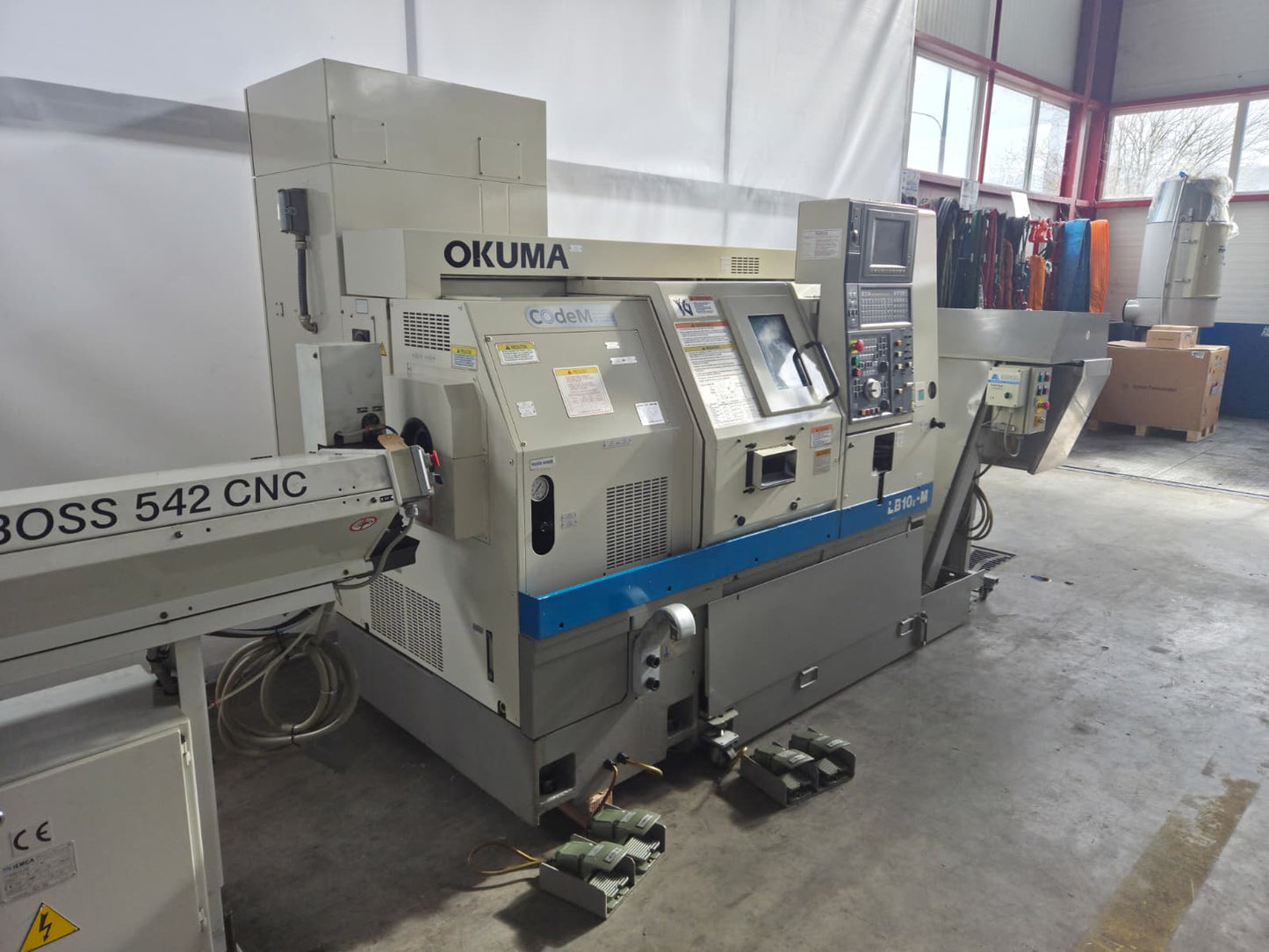

OKUMA LB 10 II M
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!
OKUMA LB 10 II M ist eine CNC Drehmaschine konzipiert für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsvermögen: Drehdurchmesser über Planschlitten 340 mm, über Bett 480 mm, max. 170 mm, Spindelbohrung 51 mm, Drehlänge max. 300 mm, Stangendurchlass 42 mm; Verfahrwege Z 350 mm, X 150 mm. Technische Daten: Drehzahlen 50–6000 t/min, Eilgang Z 20 m/min X 15 m/min, C‑Achse Auflösung 0,01°, Anschluss 3x 400 V 50 Hz, Gewicht ~3400 kg, Abmessungen 2000×1640×1780 mm. Zubehör: Beleuchtung, Kühlmitteleinrichtung, Lademagazin, Späneförderer. Erreicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik, Uhren‑ und Maschinenbau
| Drehdurchmesser über Planschlitten | 340 mm |
| Drehdurchmesser über dem Bett | 480 mm |
| Drehdurchmesser maximal | 170 mm |
| Spindelbohrung | 51 mm |
| Drehlänge maximal | 300 mm |
| Stangendurchlass | 42 mm |
| Verfahrwege: | |
| Längsweg (Z-Achse) | 350 mm |
| Planweg (X-Achse) | 150 mm |
| Eilgang Z | 20 m/min |
| Eilgang X | 15 m/min |
| Revolver: | |
| Anzahl Positionen | 12 |
| Angetriebene Werkzeuge Revolver | 12 |
| C-Achse (Spindel,Auflösung) | 0.01 ° |
| Spindeldrehzahlen: | |
| von | 50 t/min |
| bis | 6000 t/min |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 3400 kg |
| Abmessungen Maschine: | |
| Länge | 2000 mm |
| Breite | 1640 mm |
| Höhe | 1780 mm |
| Diverses Zubehör: | |
| Beleuchtung | |
| Kühlmitteleinrichtung | |
| Lademagazin | |
| Späneförderer |
