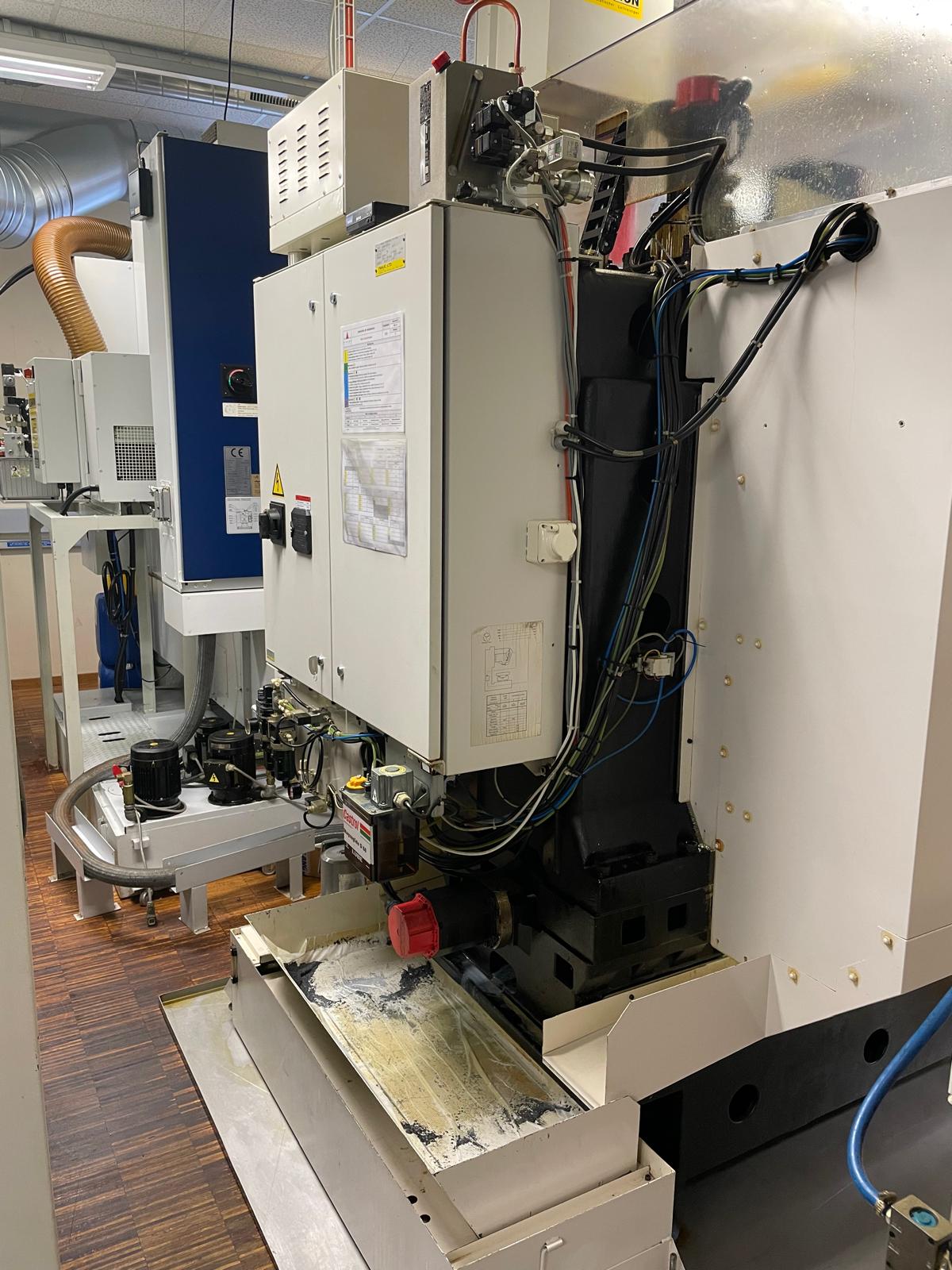

023315 - FANUC ROBODRILL ALPHA T14i B
Typ: ROBODRILL ALPHA T14i B
Hersteller: FANUC
Gruppe: Machining center
Untergruppe: Vertical machining center
Steuerung: FANUC Series 16i-M
Jahr: 2000
Lager: 023315
FANUC ROBODRILL ALPHA T14i B ist ein Vertikal Bearbeitungszenter für Hochpräzision, hohe Genauigkeit und Zuverlässigkeit. Tisch 550×380 mm; Verfahrwege X500 Y400 Z330 mm; Vertikalabstand 150–450 mm. Spindel 100–12.000 t/min (stufenlos), Vorschub 1–15.000 mm/min, Eilgang 48 m/min; Spindelmotor 5,5 kW; 3×400 V; 9 kVA; Gewicht ≈2100 kg; Abmessungen 1600×2000×2200 mm. Werkzeugmagazin 14 Plätze; Teilapparat 4. Achse Peiseler; Ölnebelabsaugung Elbaron. Erzielt enge Toleranzen; Branchen: Automotive, Uhren, Maschinenbau, Luftfahrt, Medizintechnik.
Einschaltzeit | 29400 Heures |
Tischlänge | 550 mm |
Tischbreite | 380 mm |
Längsweg (X-Achse) | 500 mm |
Querweg (Y-Achse) | 400 mm |
Vertikalweg (Z-Achse) | 330 mm |
4. Achse | |
Werkzeugwechsler: | |
Werkzeugmagazin Anzahl Werkzeugplätze | 14 |
Abstand zwischen Spindelnase und Tisch | mm |
Abstand zwischen Vertikal- | 150 - 450 |
Spindeldrehzahl: | |
Stufenlos | |
von | 100 t/min |
bis | 12000 t/min |
Vorschubgeschwindigkeit | 1 - 15'000 mm/min |
Eilgang | 48 m/min |
Anschluss 50 Hz 3x | 400 Volt |
Spindelmotor | 5.5 kW |
Gesamtleistungsbedarf | 9 kVA |
Maschinengewicht ca. | 2100 kg |
Abmessungen Maschine: | |
Länge | 1600 mm |
Breite | 2000 mm |
Höhe | 2200 mm |
Diverses Zubehör: | |
Kühlmitteleinrichtung | |
Teilapparat 4. Achse | Peiseler |
Kühlmittel-/ Nebelabsaugung | Elbaron |
