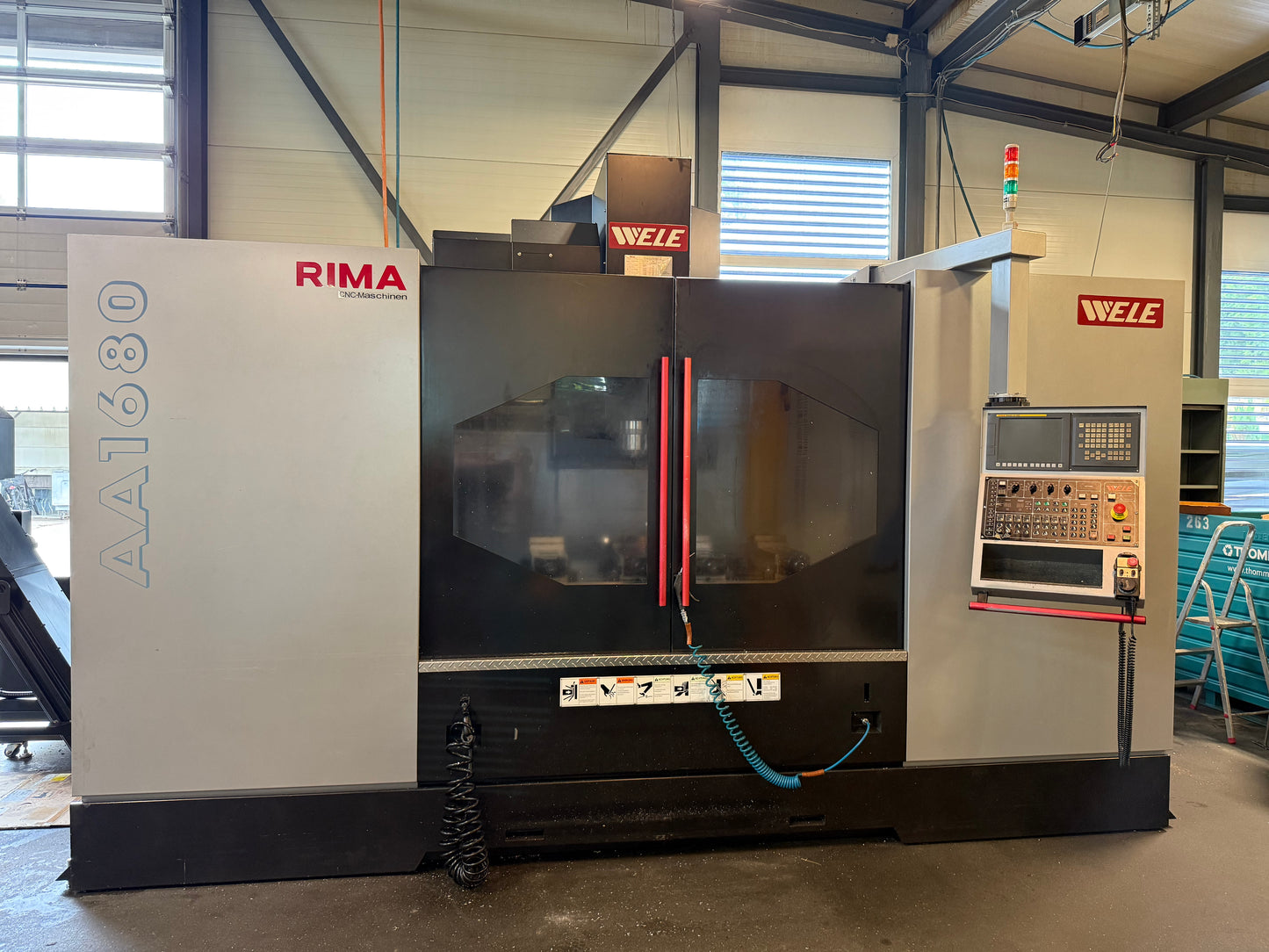

023306 - WELE AA 1680
Typ: AA 1680
Hersteller: WELE
Gruppe: Bearbeitungszenter
Untergruppe: Vertikal Bearbeitungszenter
Steuerung: FANUC Oi-MD
Jahr: 2014
Lager: 023306
WELE AA 1680 ist ein Vertikal Bearbeitungszenter, entwickelt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Arbeitsumfang: 3 Achsen, Tisch 1750x800 mm, max. Werkstückgewicht 2000 kg; Verfahrwege X1600, Y800, Z800 mm; Werkzeugmagazin 48 Plätze. Technische Daten: Werkzeugaufnahme BT40, Spindel stufenlos bis 12.000 t/min; Anschluss 50 Hz 3x400 V; Gesamtleistungsbedarf 35 kVA; Maschinengewicht ca. 16.000 kg; Abmessungen L5500 x B4400 x H3400 mm. Zubehör: 4 Schraubstöcke, Satz Werkzeughalter, Kühlmitteleinrichtung mit IKZ, Späneförderer, Fernbedienung mit Handrad, Lampe. Ermöglicht enge Toleranzen; typische Branchen: Automotive, Luftfahrt, Medizintechnik, Werkzeugbau, Uhrenindustrie.
Anzahl Achsen total | 3 |
Tischlänge | 1750 mm |
Tischbreite | 800 mm |
Max. Werkstückgewicht auf dem Tisch | 2000 kg |
Längsweg (X-Achse) | 1600 mm |
Querweg (Y-Achse) | 800 mm |
Vertikalweg (Z-Achse) | 800 mm |
Werkzeugwechsler: | |
Mit Doppelgreifer | |
Werkzeugmagazin Anzahl Werkzeugplätze | 48 |
Werkzeugaufnahme: BT | 40 |
Spindeldrehzahl: | |
Stufenlos | |
bis | 12000 t/min |
Anschluss 50 Hz 3x | 400 Volt |
Gesamtleistungsbedarf | 35 kVA |
Maschinengewicht ca. | 16000 kg |
Abmessungen Maschine: | |
Länge | 5500 mm |
Breite | 4400 mm |
Höhe | 3400 mm |
Diverses Zubehör: | |

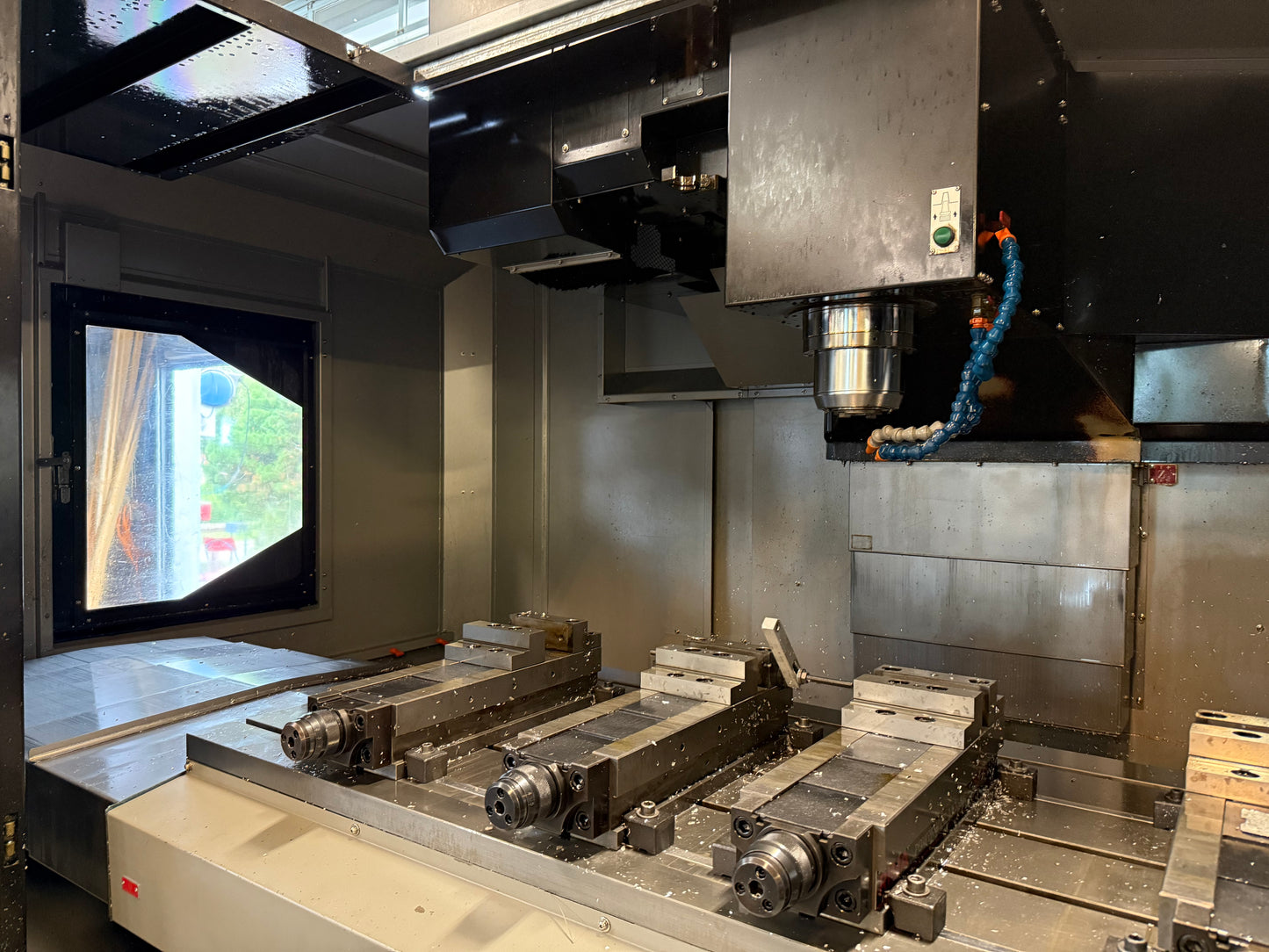

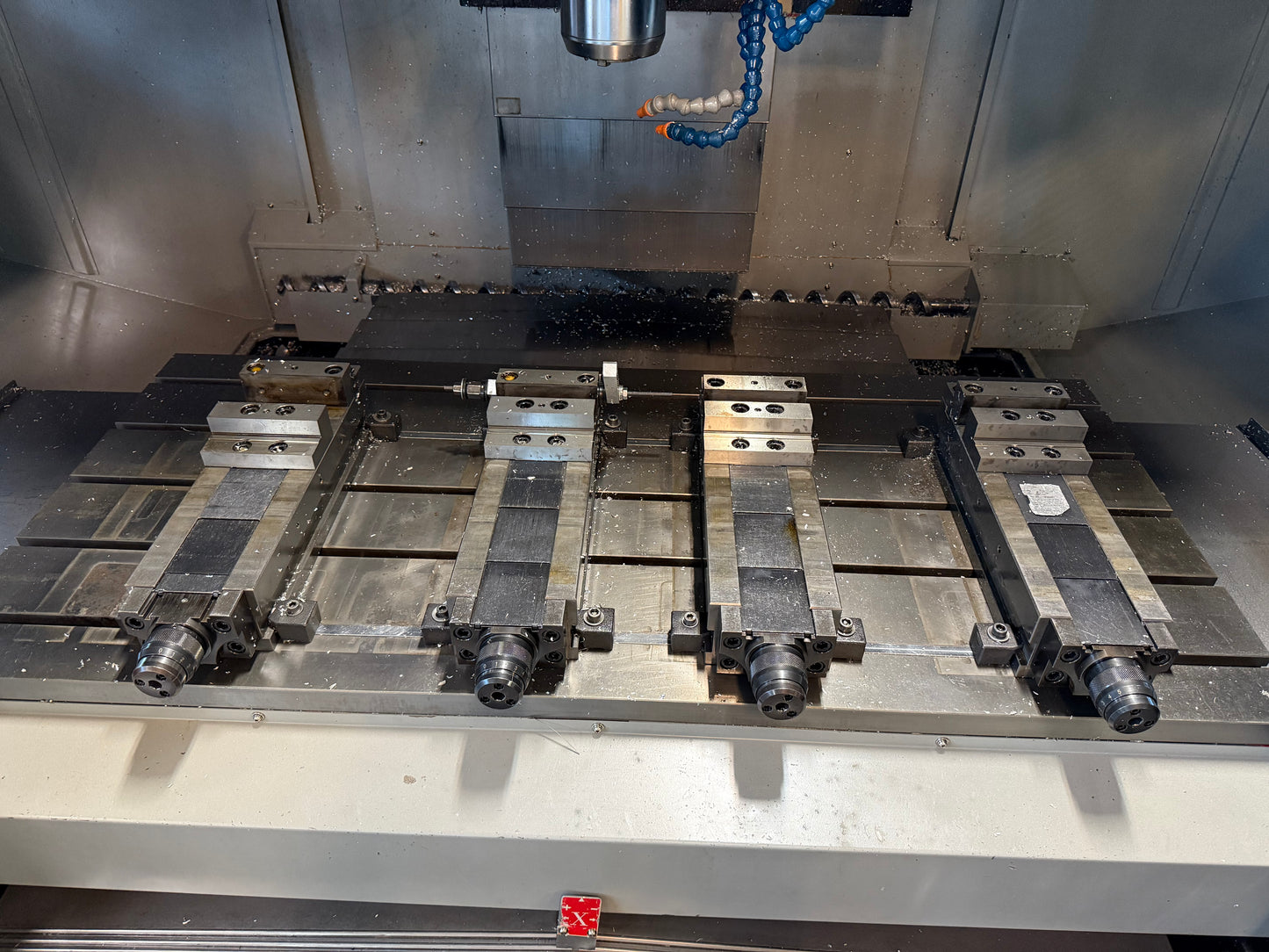

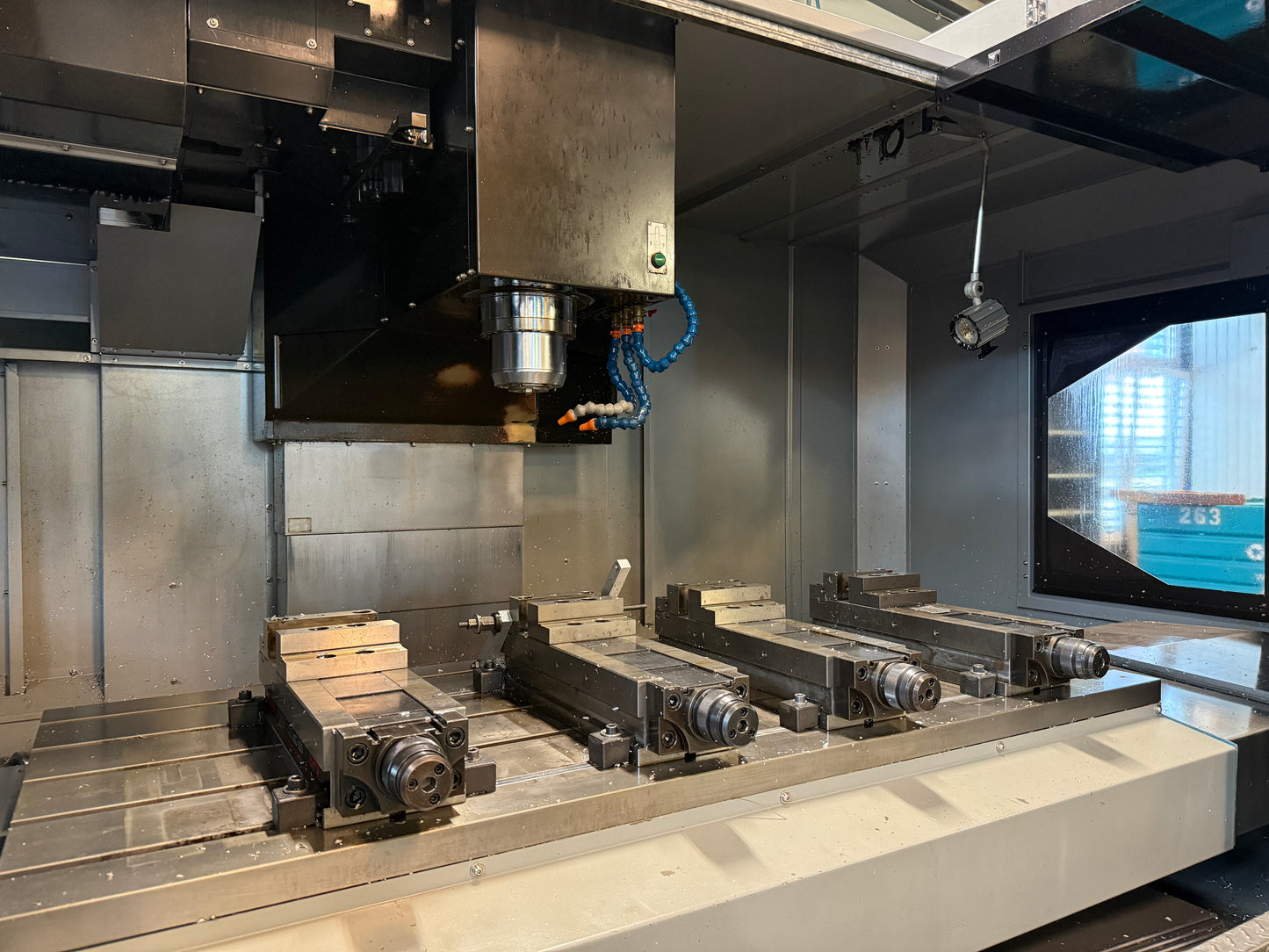

Schraubstock | 4x |
Satz Werkzeughalter | |

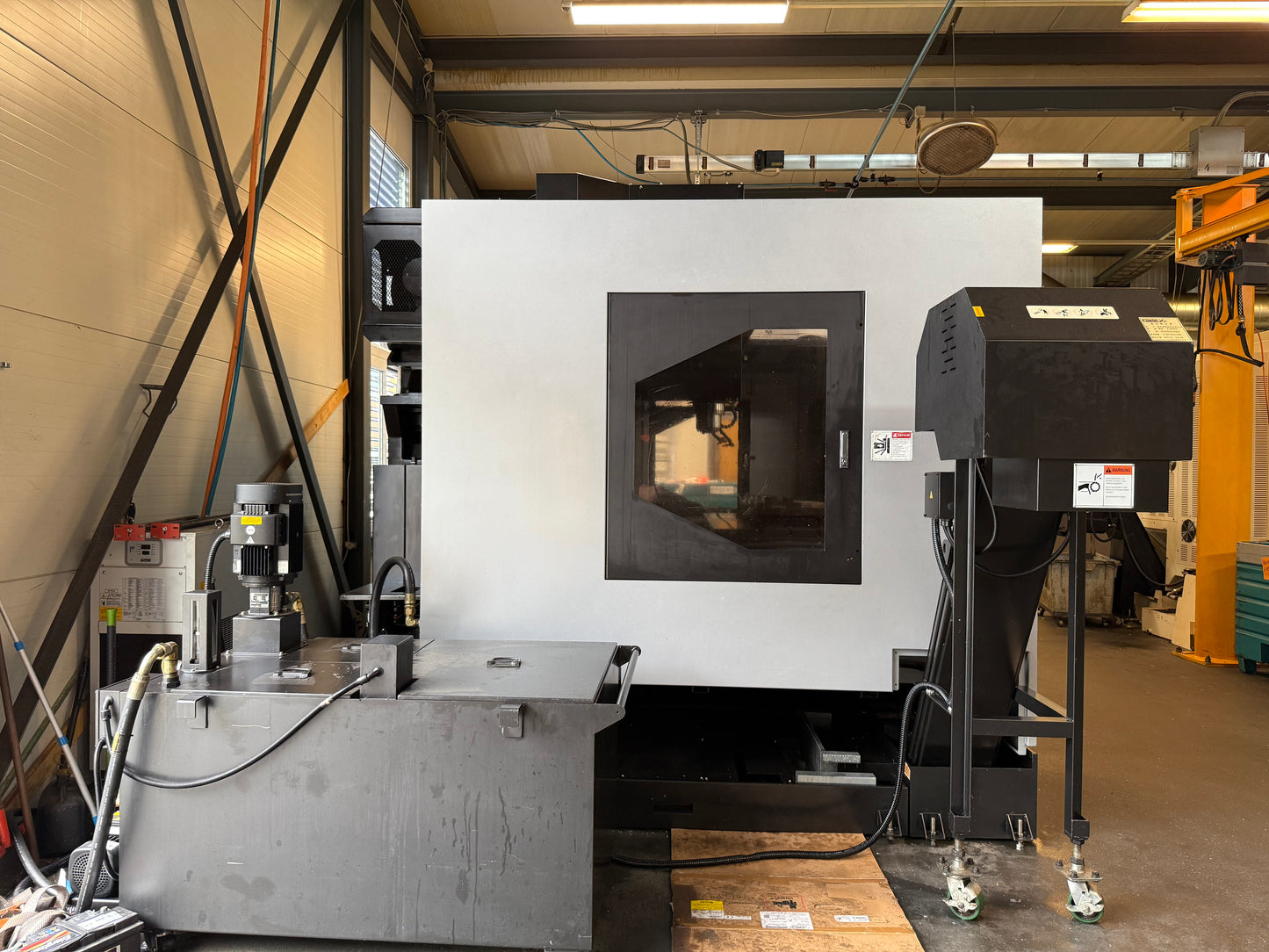

Kühlmitteleinrichtung | |
Kühlmittel durch die Spindel (IKZ) | |

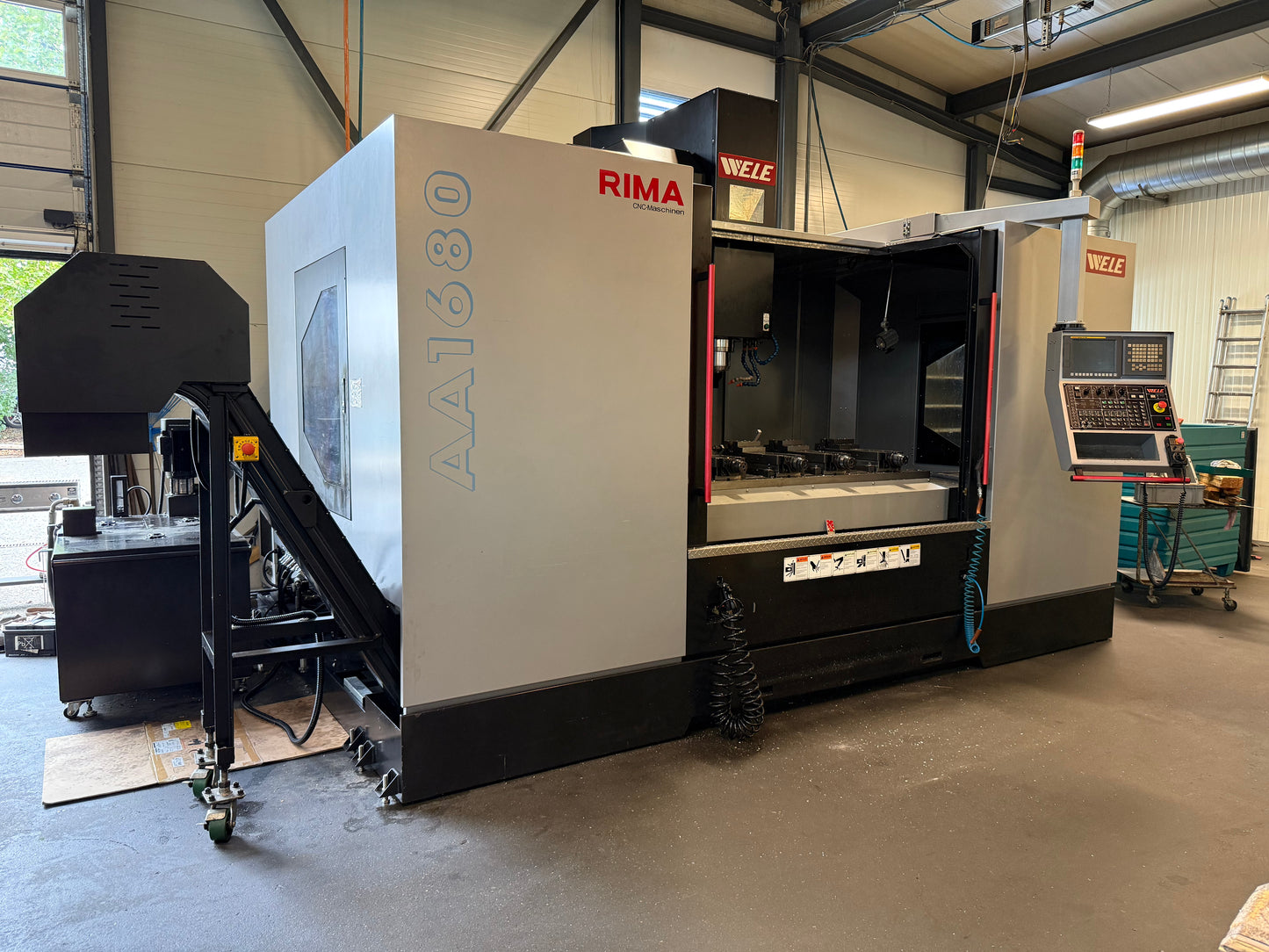

Späneförderer | |
Fernbedienung mit Handrad | |
Lampe |
