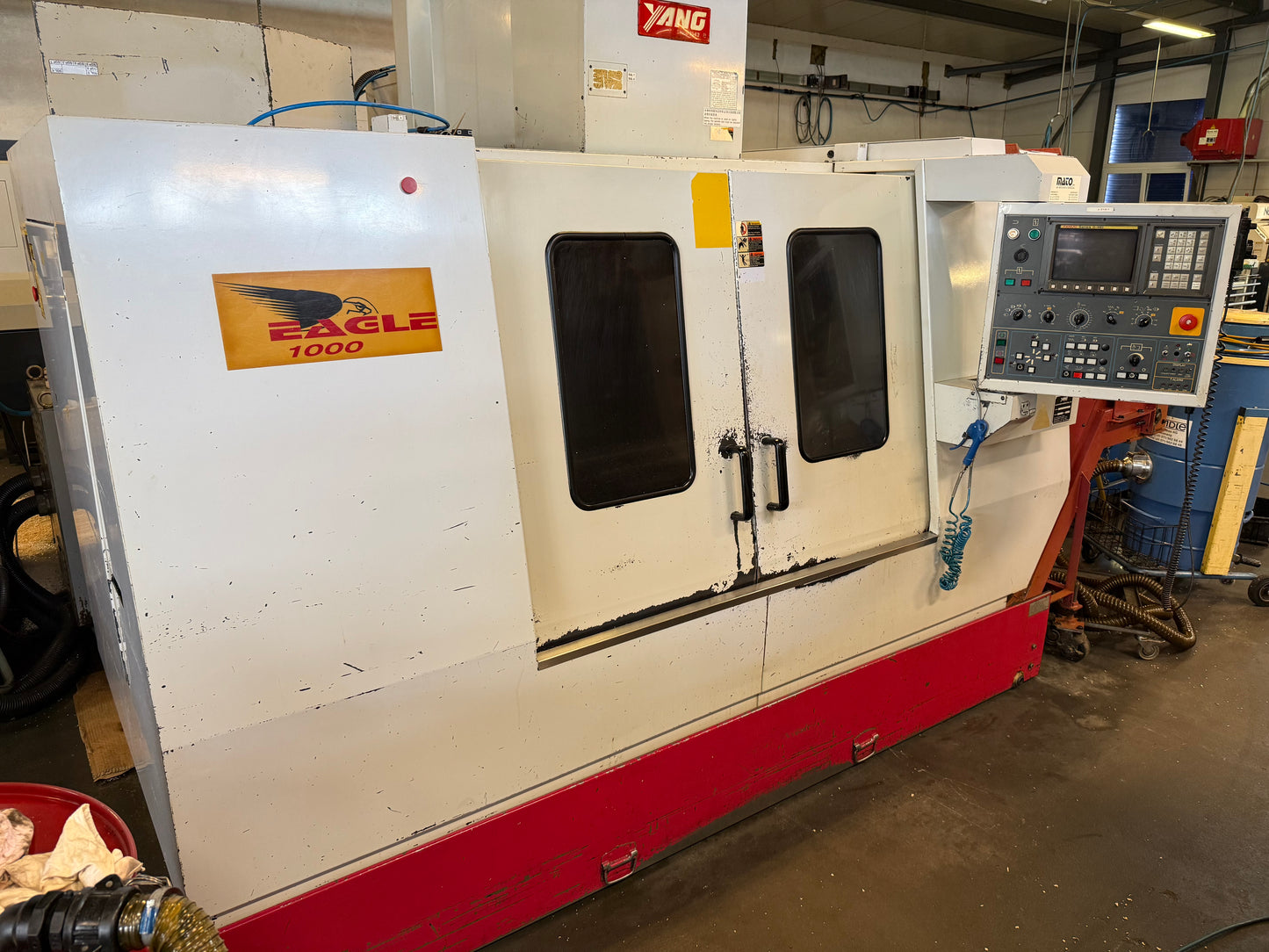

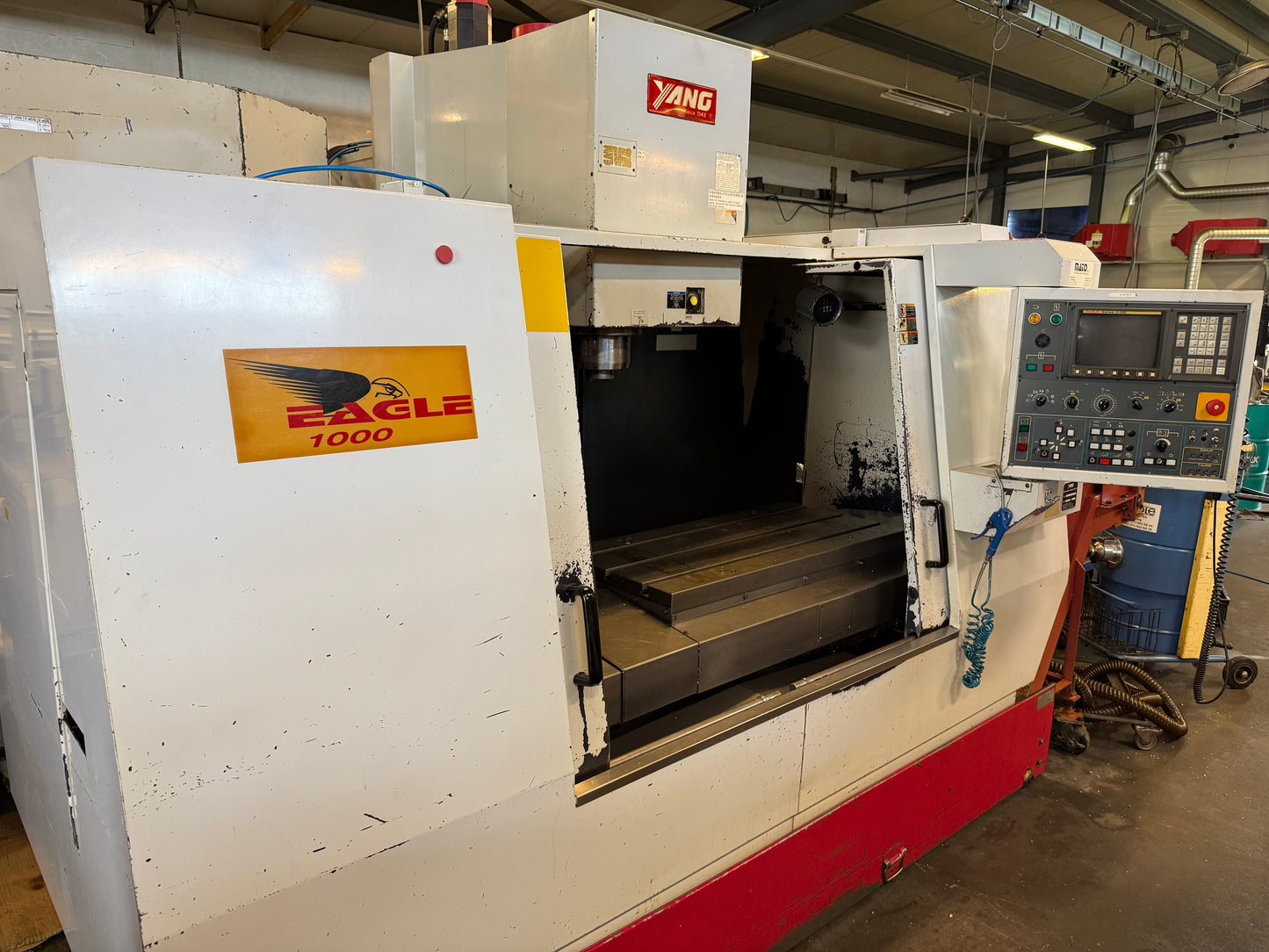

023303 - YANG EAGLE 1000 (SMV-1000)
Typ: EAGLE 1000 (SMV-1000)
Hersteller: YANG
Gruppe: Bearbeitungszenter
Untergruppe: Vertikal Bearbeitungszenter

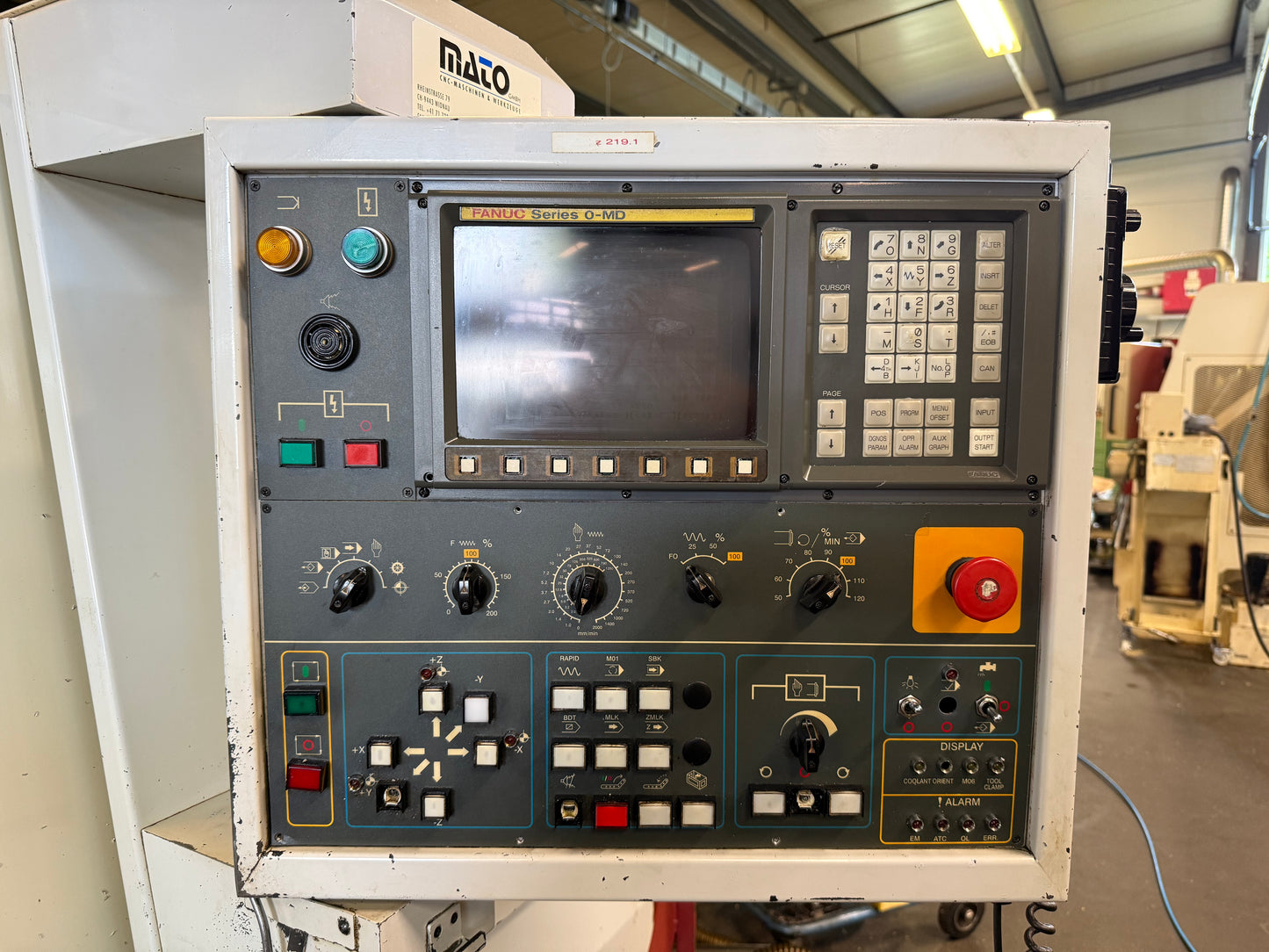

Steuerung: FANUC Series O-MD
Lager: 023303
YANG EAGLE 1000 (SMV-1000) ist ein Vertikal Bearbeitungszenter für Präzision, hohe Genauigkeit und Zuverlässigkeit. 3 Achsen; Tisch 1070×500 mm; Wege X1020 Y510 Z510; Traglast 350 kg; Magazin 20 Plätze; ISO40; Spindel 60–6000 t/min, 7,5 kW; 3x400 V; Gewicht 4200 kg; Abm. 2900×2230×2690 mm. Zubehör: Werkzeughalter, Kühlmitteleinrichtung, Späneförderer. Für enge Toleranzen; Branchen: Automobil, Uhrenbau, Maschinen, Luftfahrt, Medizintechnik.
Anzahl Achsen total | 3 |

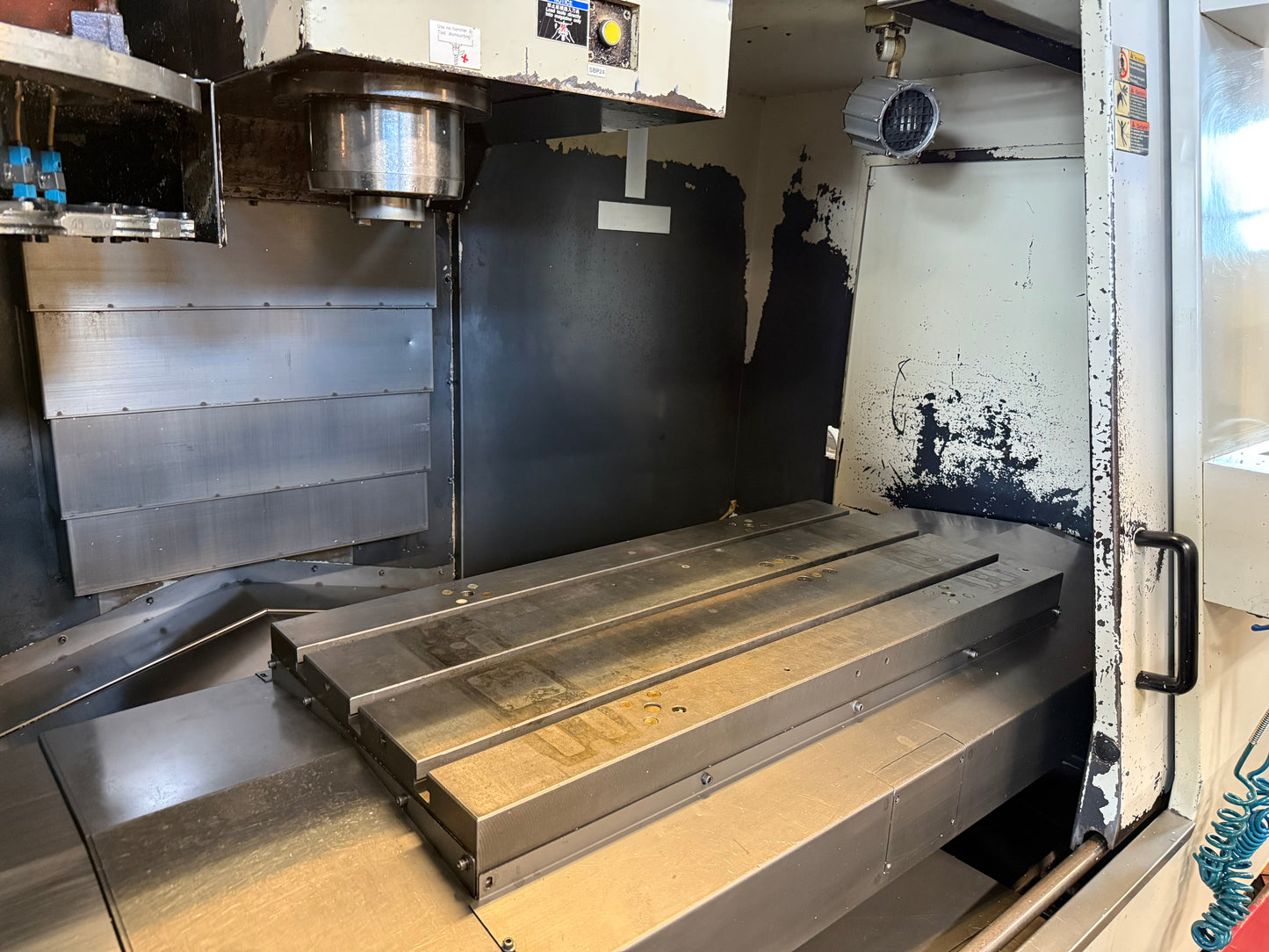

Tischlänge | 1070 mm |
Tischbreite | 500 mm |
Längsweg (X-Achse) | 1020 mm |
Querweg (Y-Achse) | 510 mm |
Vertikalweg (Z-Achse) | 510 mm |
Max. Werkstückgewicht auf dem Tisch | 350 kg |

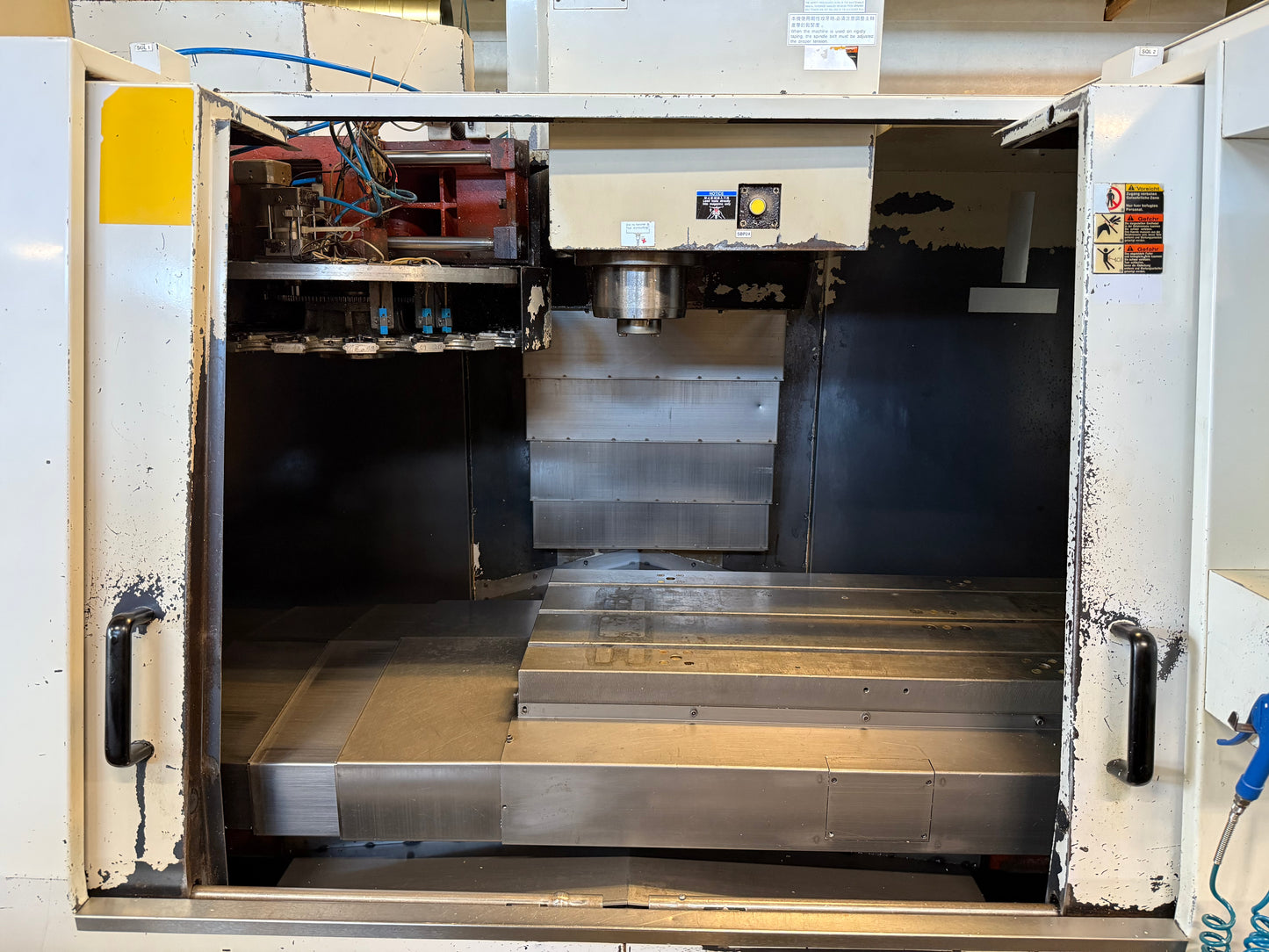

Werkzeugmagazin Anzahl Werkzeugplätze | 20 |
Fräskopf: | |
Werkzeugaufnahme: ISO | 40 |
Abstand zwischen Spindelnase und Tisch | 100 - 610 mm |
Spindeldrehzahl: | |
Stufenlos | |
von | 60 t/min |
bis | 6000 t/min |
Anschluss 50 Hz 3x | 400 Volt |
Spindelleistung | 7.5 kW |
Maschinengewicht ca. | 4200 kg |
Abmessungen Maschine: | |
Länge | 2900 mm |
Breite | 2230 mm |
Höhe | 2690 mm |
Diverses Zubehör: | |
Satz Werkzeughalter | |
Kühlmitteleinrichtung | |

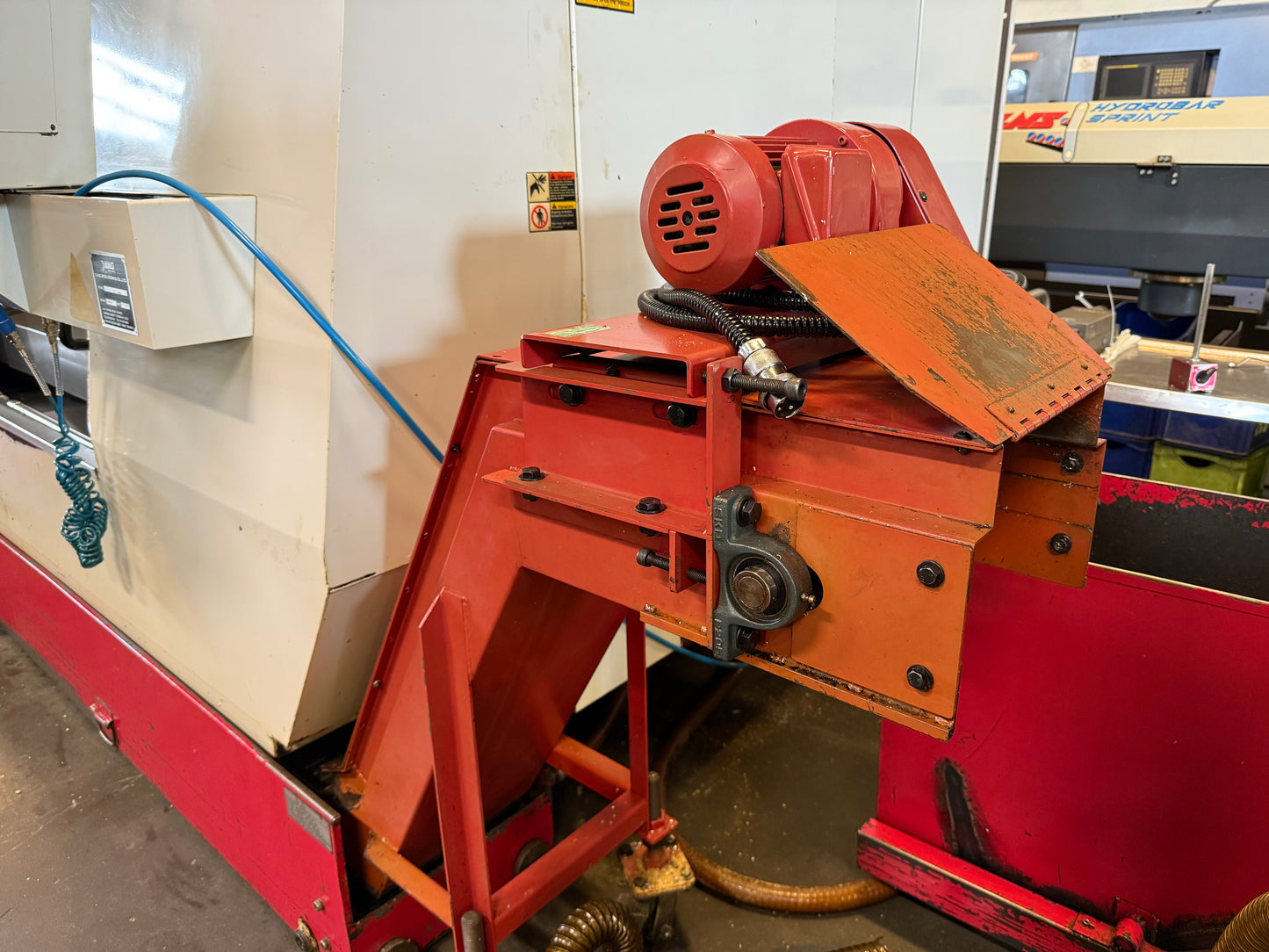

Späneförderer |
