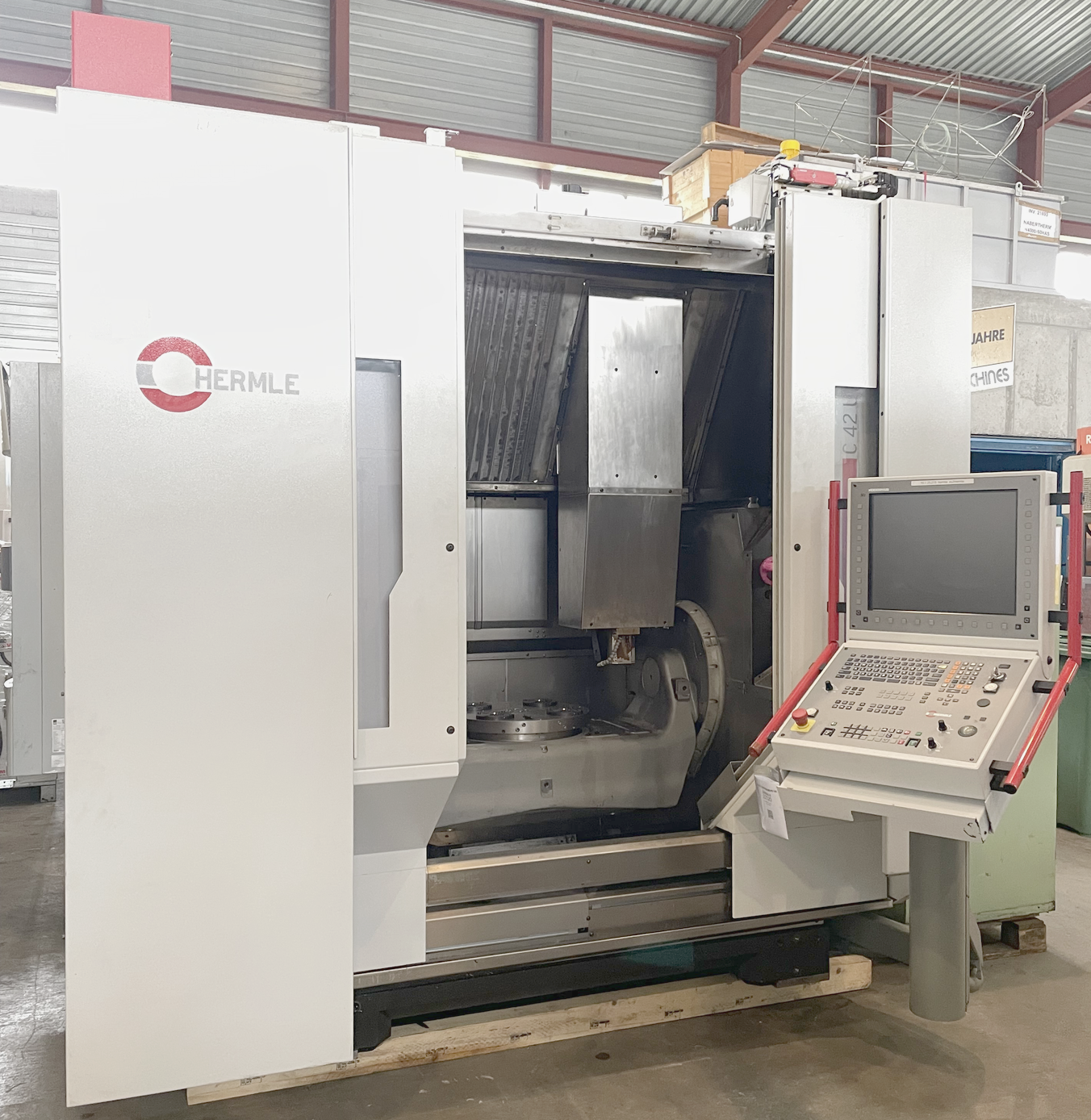

HERMLE C 42 U
Typ: C 42 U
Hersteller: HERMLE
Gruppe: Machining center
Untergruppe: 5-axis machining center

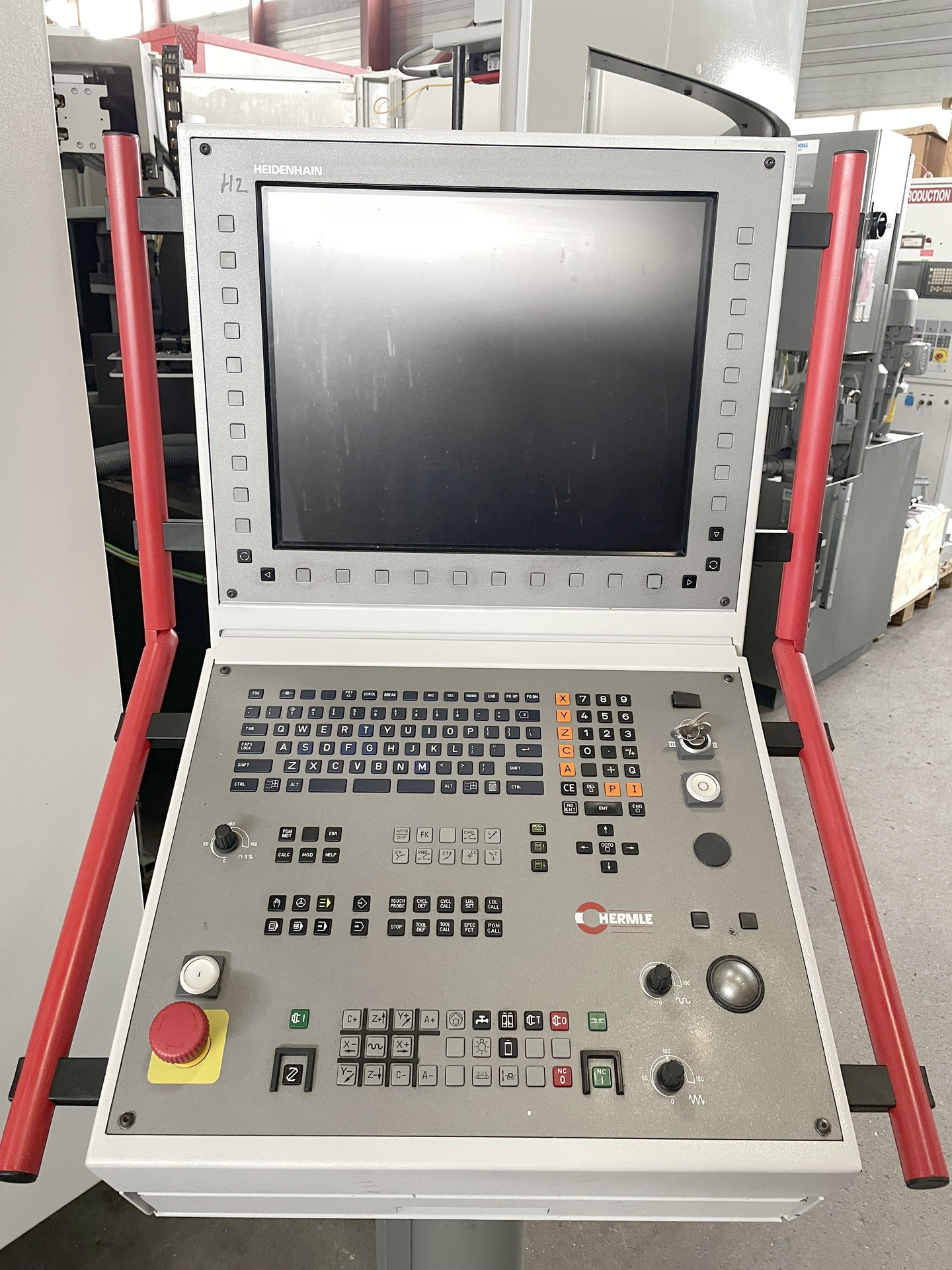

Steuerung: HEIDENHAIN TNC 530
Jahr: 2014
Lager: 023301
HERMLE C 42 U ist ein 5‑Achsen‑Bearbeitungszentrum, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: Tisch Ø440 mm, 5 T‑Nuten 14H7, max. Werkstückgewicht 450 kg; Verfahrwege X800 × Y800 × Z550 mm, A ±130°, Tischdrehzahl 30 t/min; Hauptdaten: Spindel HSK‑A63 0–18.000 rpm, Leistung 42 kW, Drehmoment 148 Nm, Eilgang 45/45/40 m/min, Netz 3x400 V 50 Hz, Druckluft 6 bar, Gesamtleistung 37 kVA, Gewicht ~13.500 kg, Abmessungen 5000×2450×3200 mm; Zubehör: Werkzeugwechsler 42 Plätze, Zusatzmagazin 160 Plätze, IKZ 80 bar, Schnittstellen RS232/Ethernet/USB, Schaltschrank‑Klimagerät; geeignet für enge Toleranzen in Automotive, Luftfahrt, Medizintechnik, Uhrenbau, Werkzeugbau
| Anzahl Achsen total | 5 |

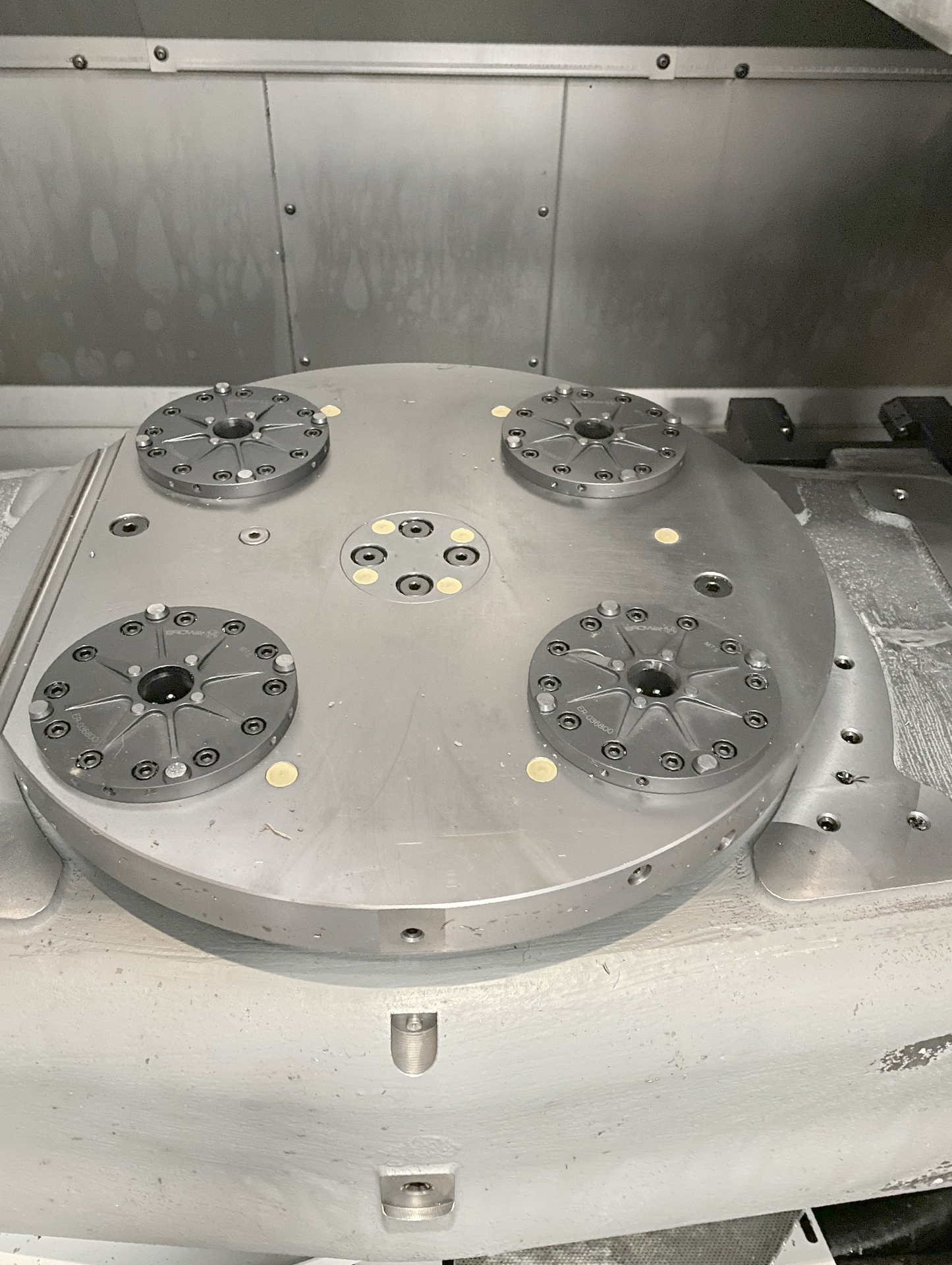

| Tischlänge | 400 mm |
| Tischbreite | 400 mm |
| Anzahl T-Nuten: | 5 |
| T-Nutenbreite | 14H7 mm |
| Max. Werkstückgewicht auf dem Tisch | 450 kg |
| Längsweg (X-Achse) | 800 mm |
| Querweg (Y-Achse) | 800 mm |
| Vertikalweg (Z-Achse) | 550 mm |

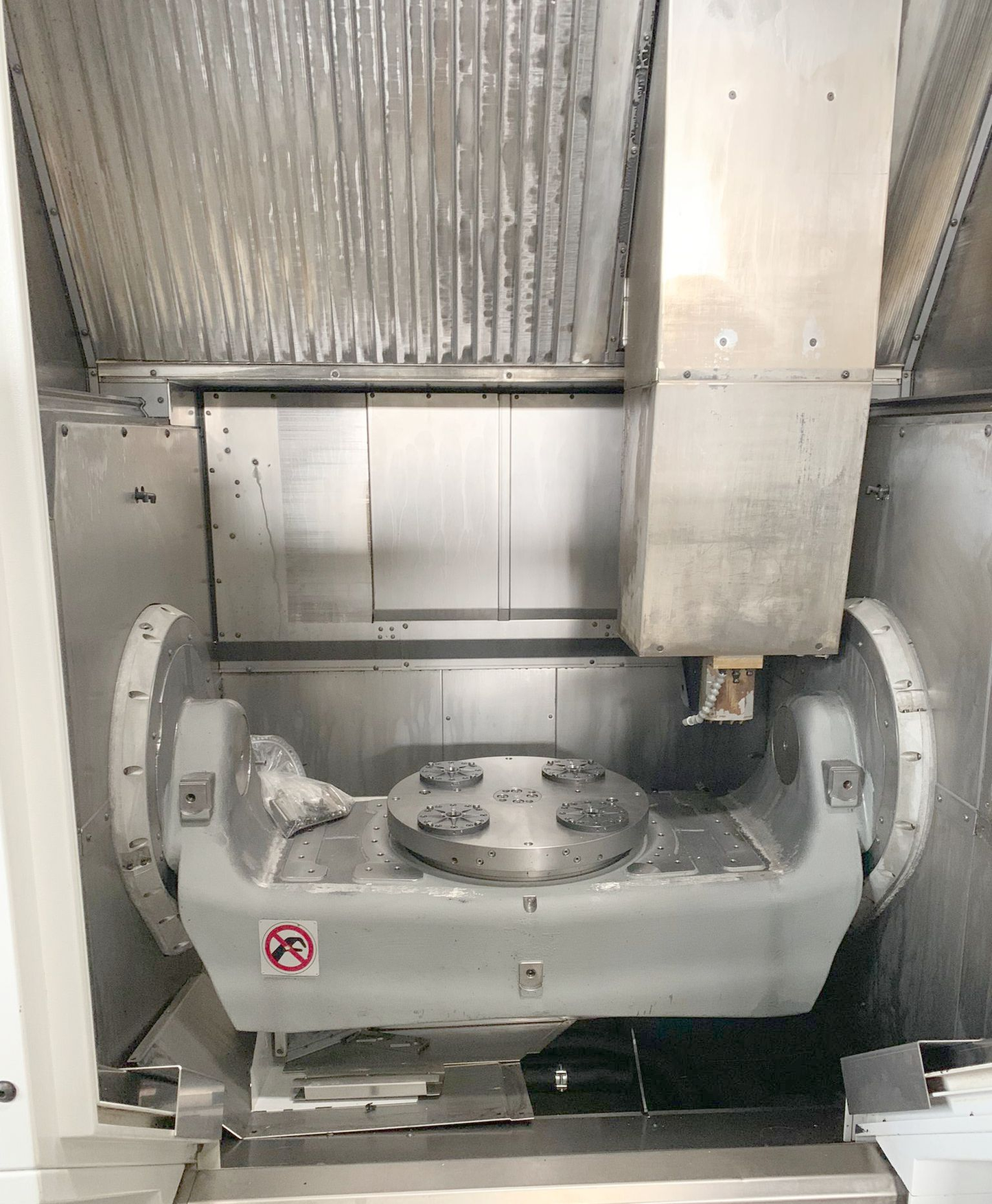

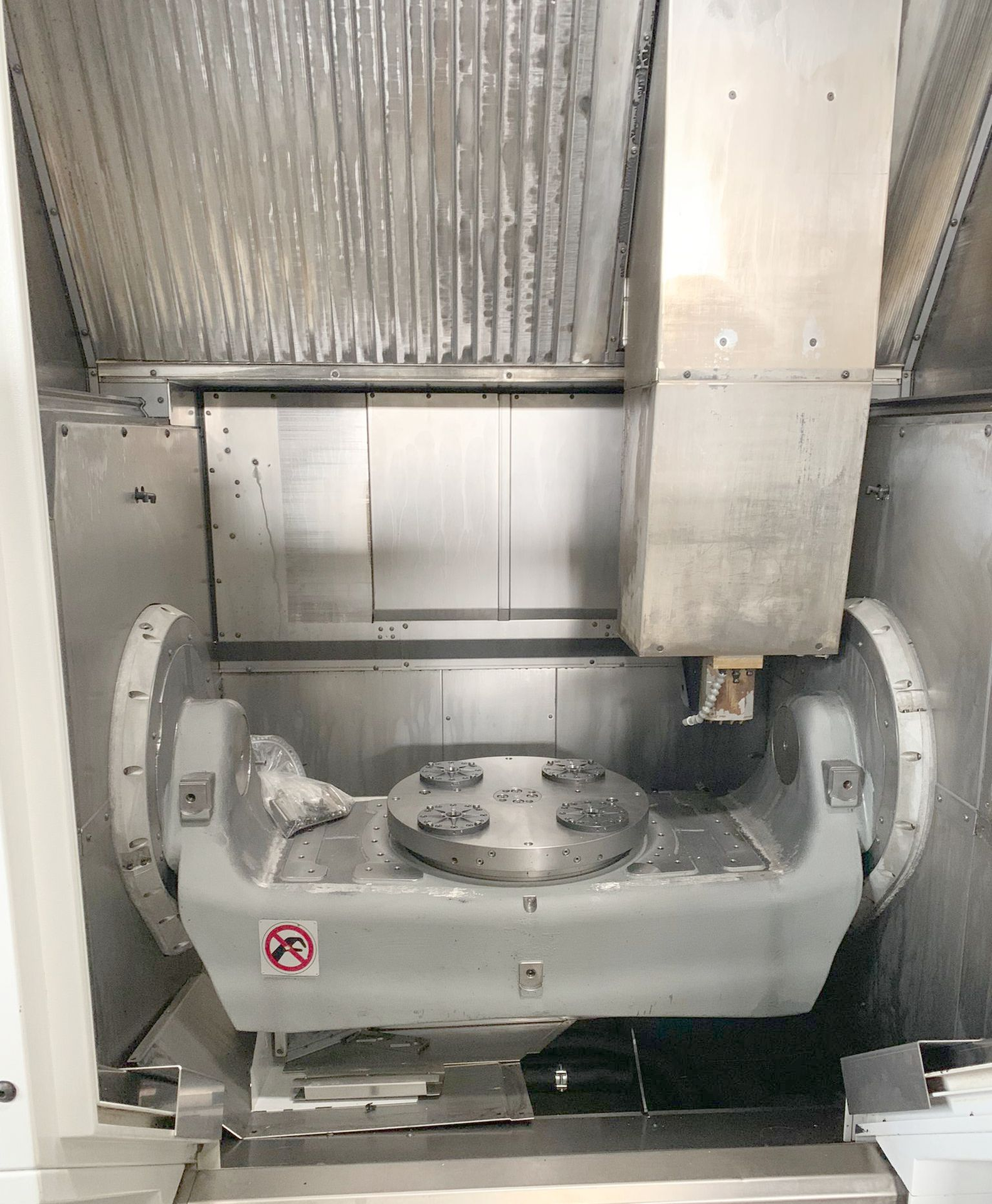

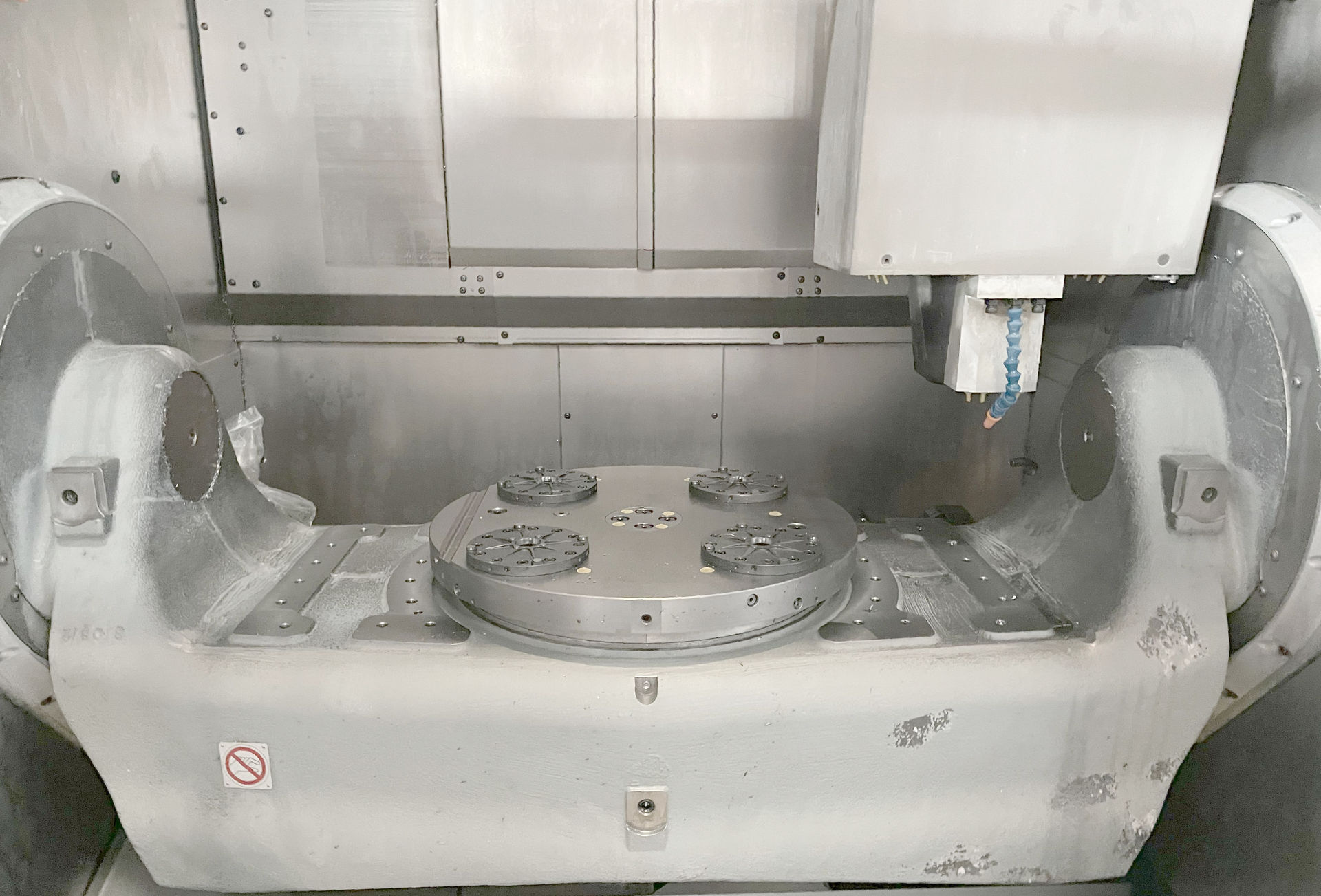

| Schwenkwinkel (A-Achse) | +/- 130 ° |
| Tischdrehzahl | 30 t/min |
| Werkzeugwechsler: | 42 |
| Werkzeugzusatzmagazin | |
| Anzahl Werkzeuge | 160 |
| Werkzeugaufnahme: HSK-A | 63 |
| Spindeldrehzahl: | |
| von | 0 t/min |
| bis | 18000 t/min |
| Eilgang: Längs | 45 m/min |
| Eilgang: Quer | 45 m/min |
| Eilgang: Vertikal | 40 m/min |
| Anschluss an Druckluft | 6 bar |
| Anschluss 50 Hz 3x | 400 Volt |
| Spindelleistung | 42 kW |
| Maximales Drehmoment | 148 Nm |
| Gesamtleistungsbedarf | 37 kVA |
| Maschinengewicht ca. | 13500 kg |
| Abmessungen Maschine: | |
| Länge | 5000 mm |
| Breite | 2450 mm |
| Höhe | 3200 mm |
| Diverses Zubehör: | |
| Werkzeugzusatzmagazin | |
| Anzahl Werkzeugplätze | 160 |

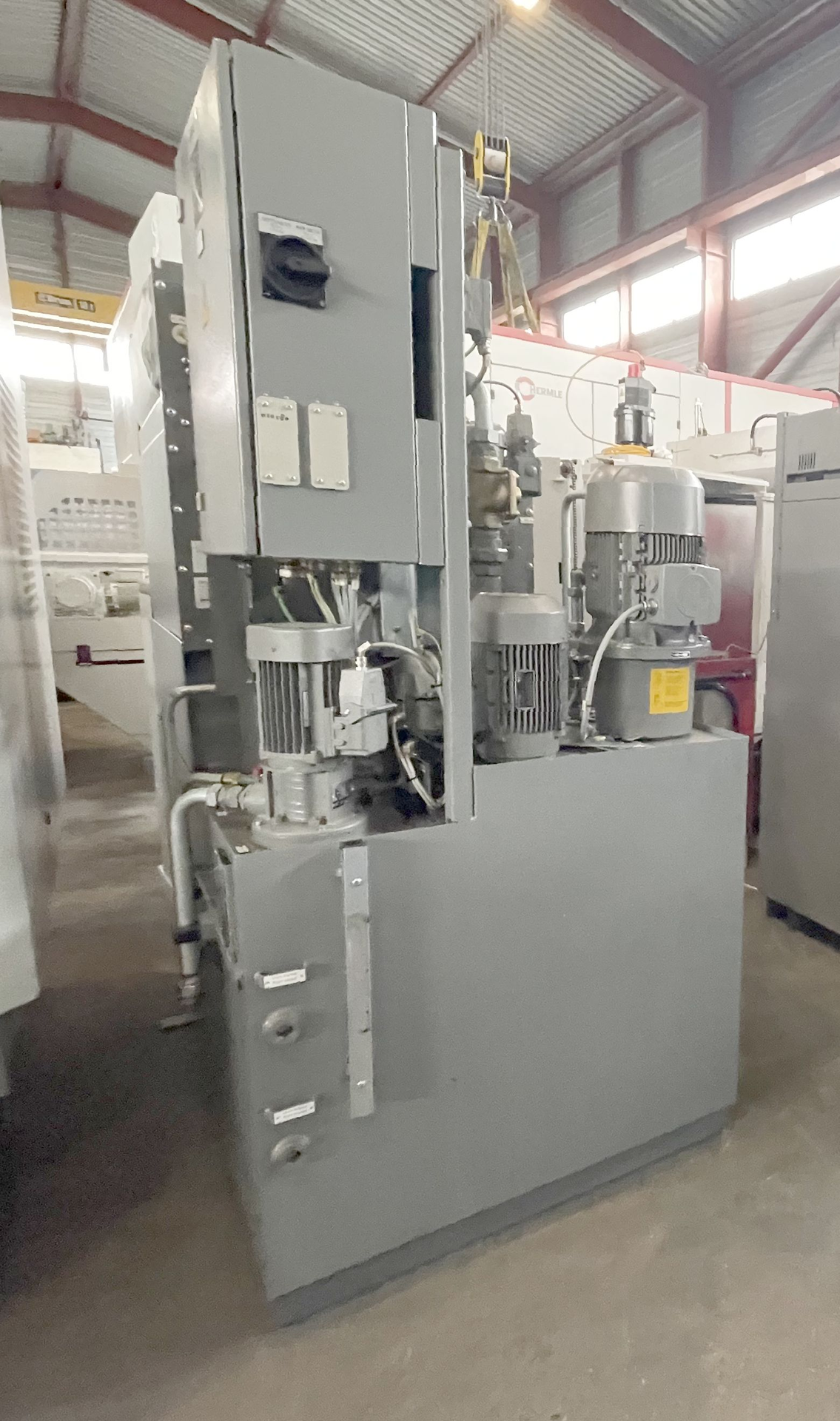

| Kühlmittel durch die Spindel (IKZ) | 80 bar |
| Ausblaseinrichtung (Frässpindel) | |
| Rotierendes Sichtfenster | |
| Schnittstelle RS 232 | |
| Schnittstelle Ethernet | |
| Schnittstelle USB | |

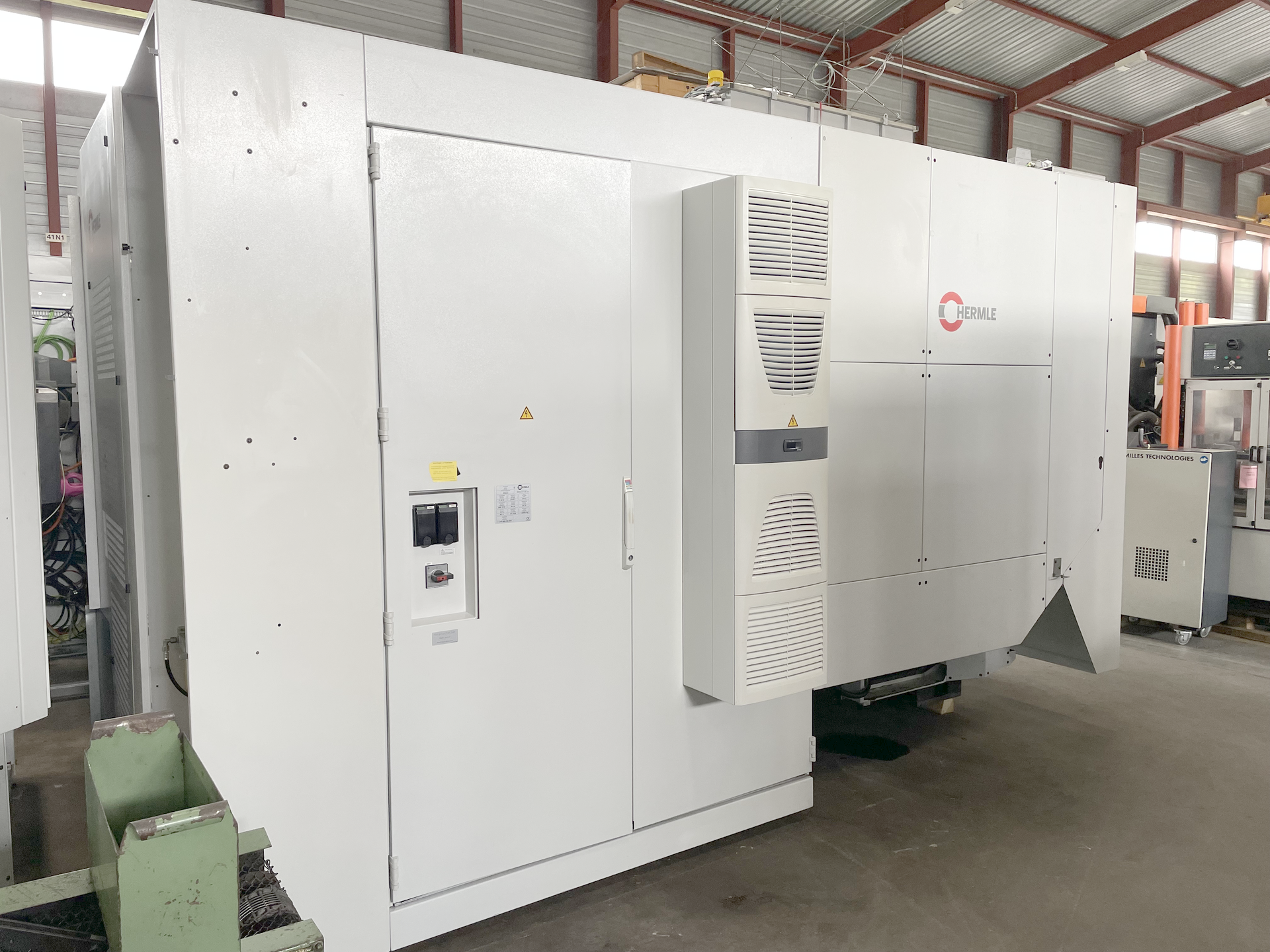

| Schaltschrank Klimagerät |
