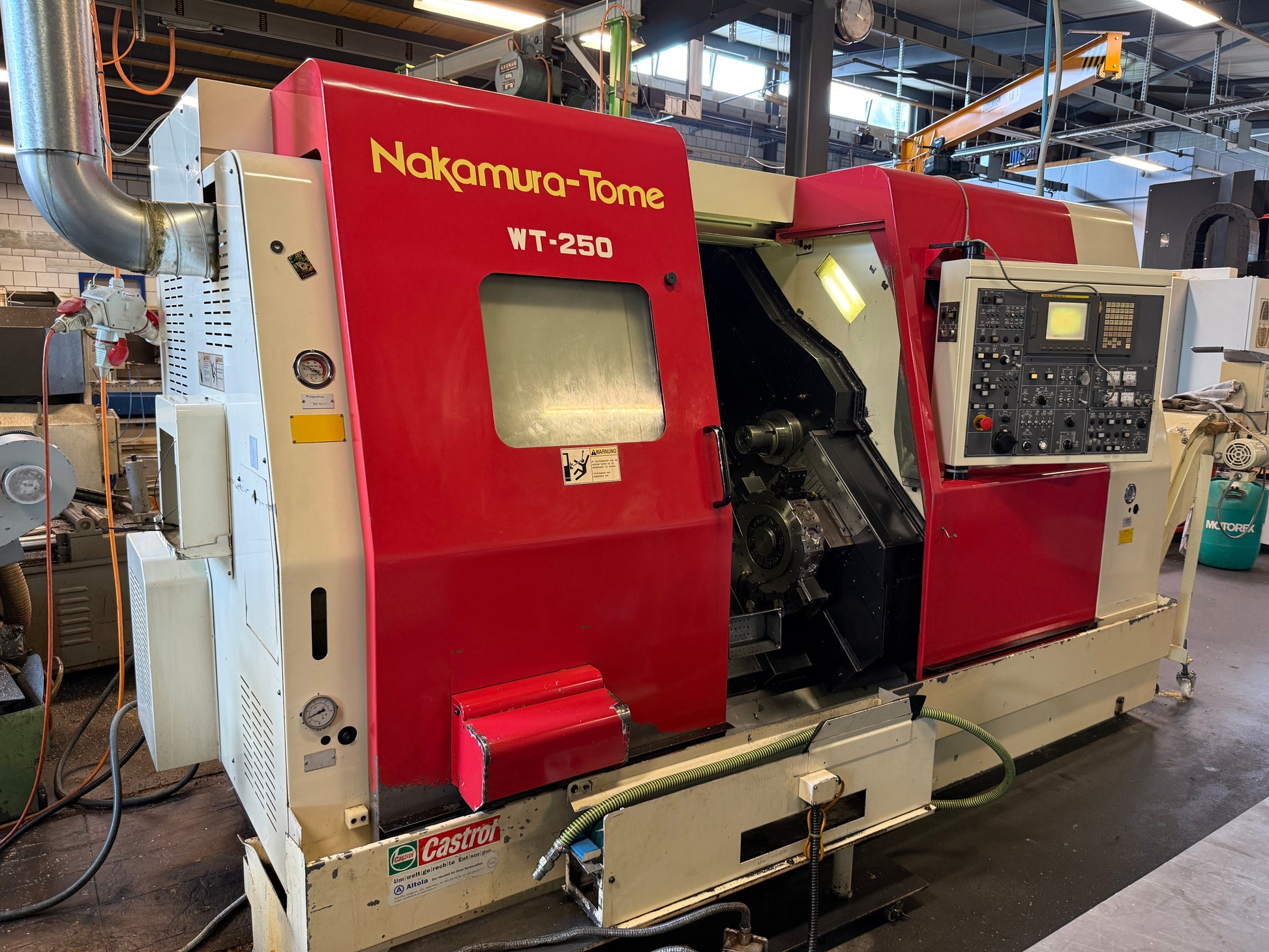

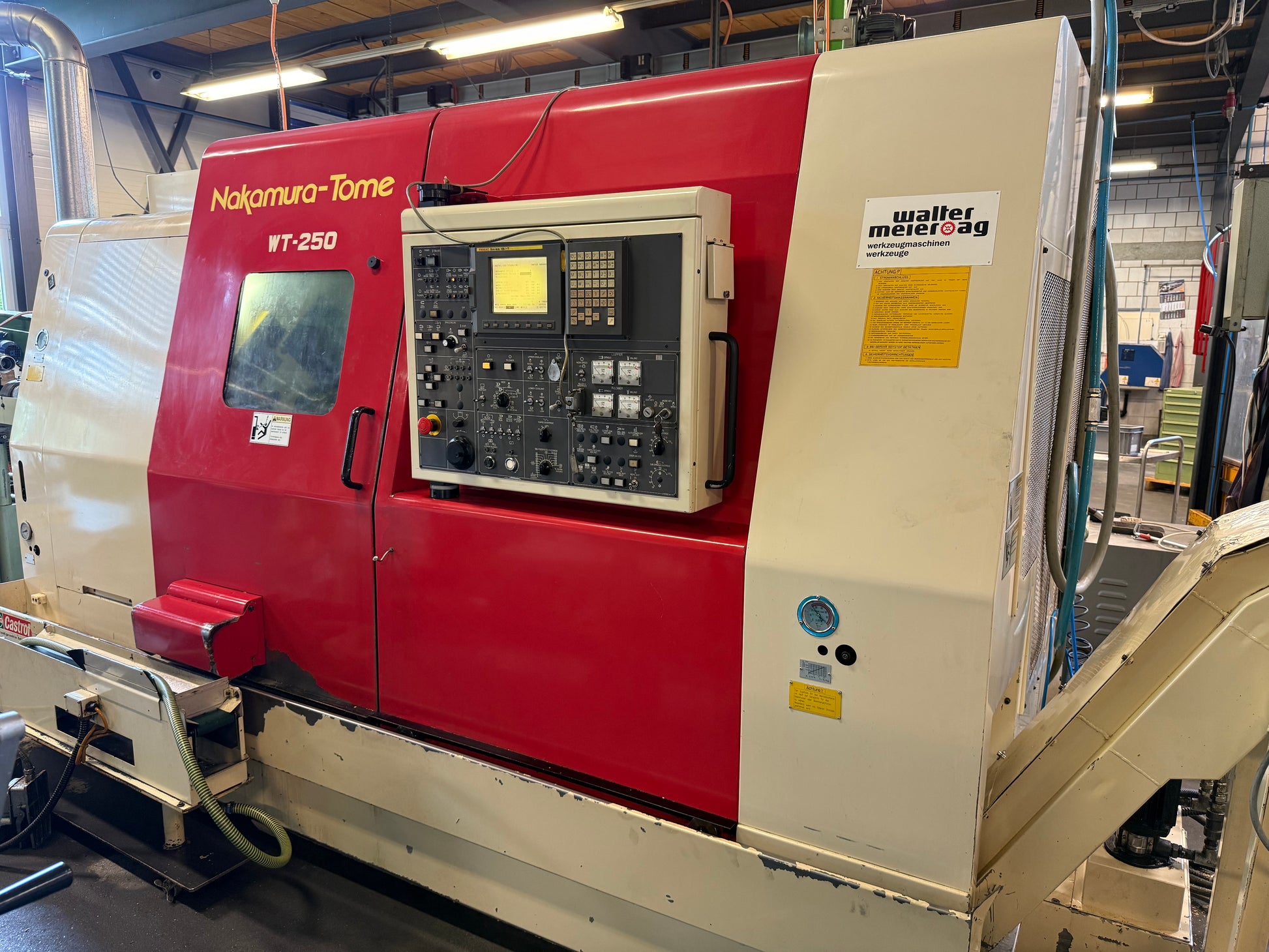

023300 - NAKAMURA-TOME WT 250
Typ: WT 250
Hersteller: NAKAMURA-TOME
Gruppe: CNC Drehmaschine
Untergruppe: CNC Drehmaschine mit 2 Spindelstöcke

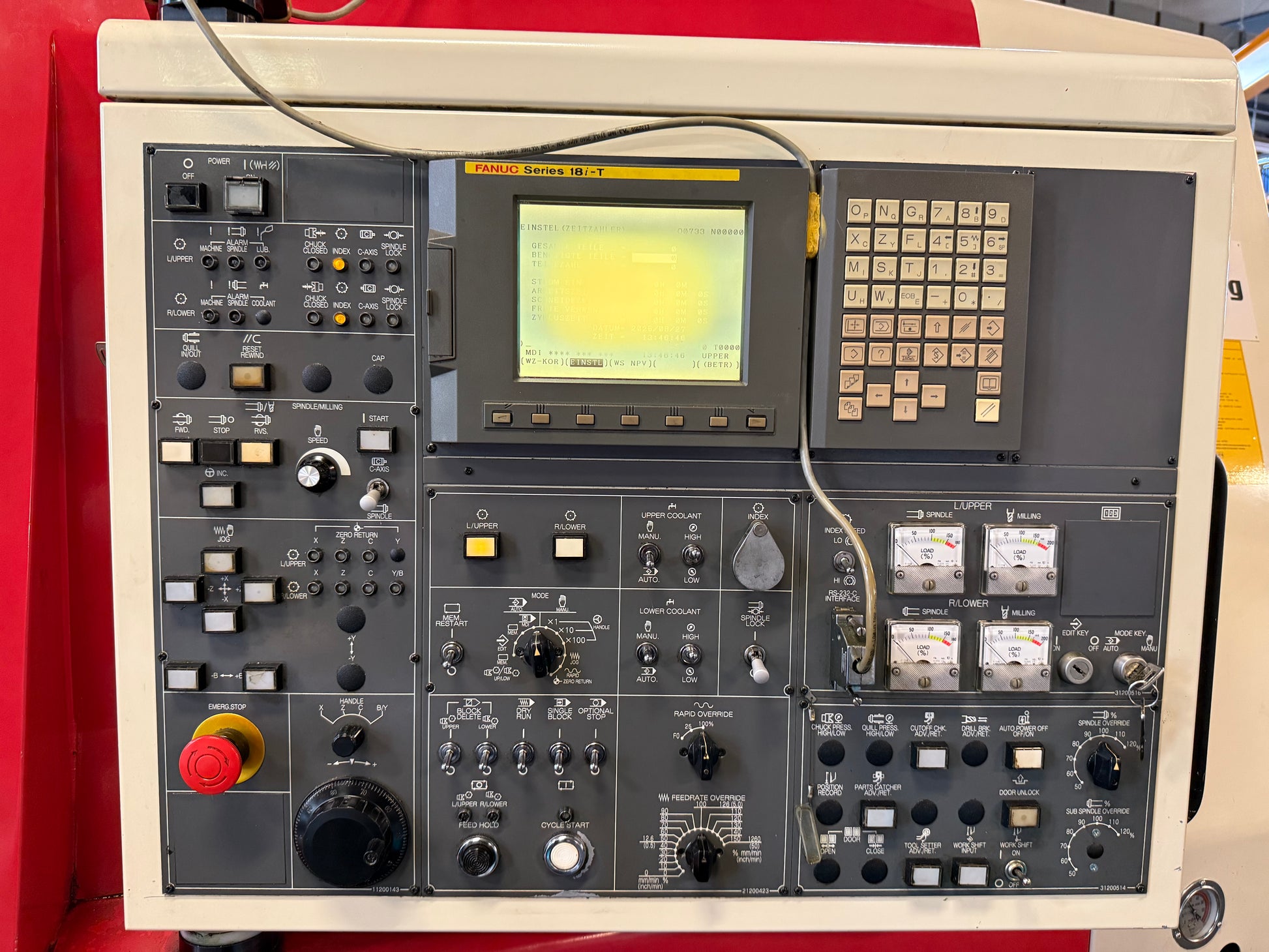

Steuerung: FANUC 18i-T
Lager: 023300

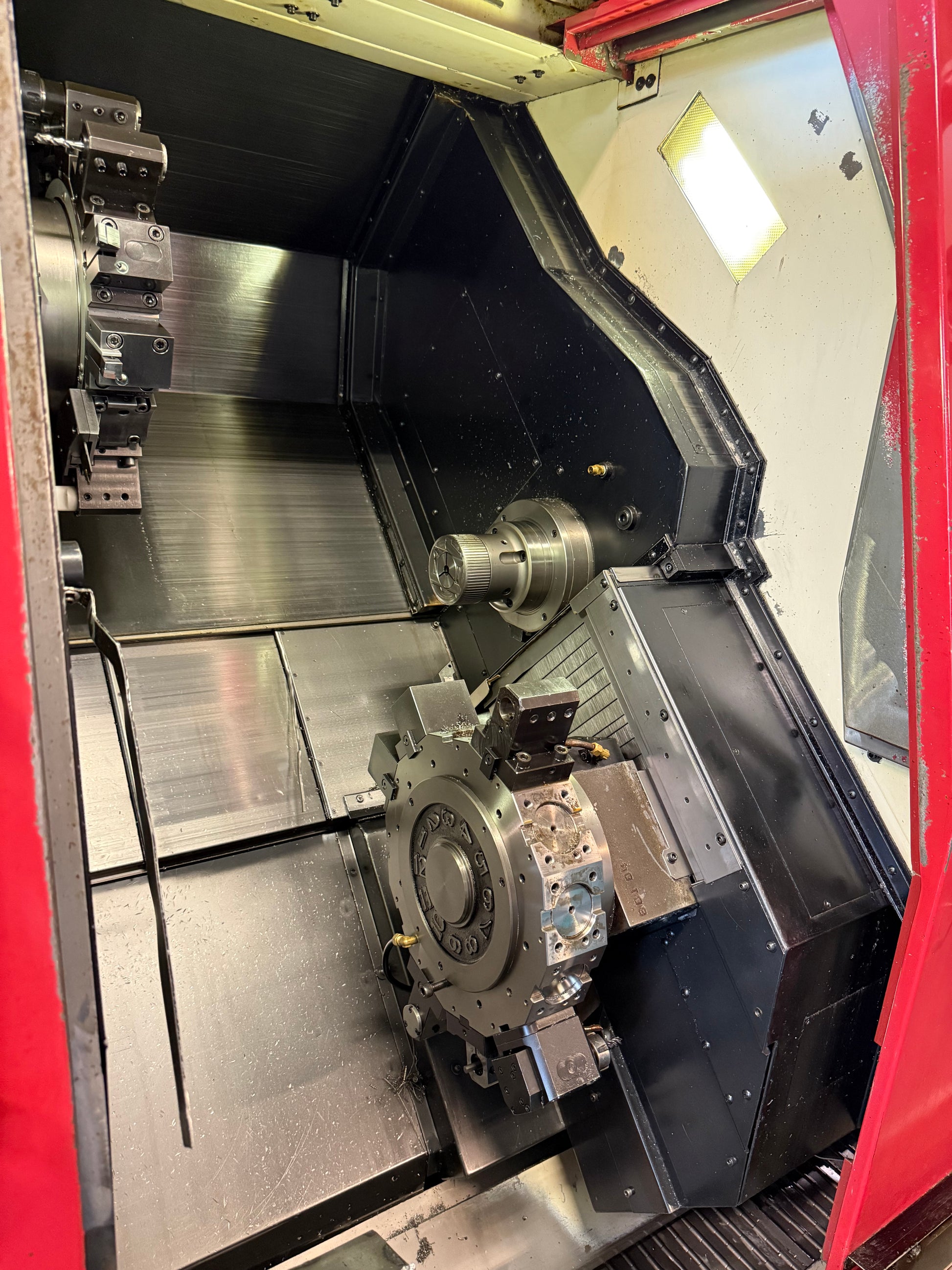

NAKAMURA-TOME WT 250 ist eine CNC-Drehmaschine mit 2 Spindelstöcken, ausgelegt für hohe Präzision, beste Genauigkeit und Zuverlässigkeit. Kapazitäten: Drehlänge max 555 mm, Ø max 250 mm, Stangendurchlass 65 mm; Verfahrwege Z 600 mm, X 195 mm, Y ±41 mm; 2 Revolver je 12 Positionen. Technische Daten: 7 Achsen; Drehzahl 20–4500 min⁻¹ (Angabe 3600 min⁻¹); Spindelleistung 18.5/15 kW; Gegenspindel max 5000 min⁻¹, 11/7.5 kW; C‑Achse 0.001°; 3×400 V 50 Hz; Gewicht ≈6500 kg; Abmessungen 3500×3000×2200 mm. Zubehör: Hydro‑Sameca Lademagazin, Kühlung, Späneförderer, Förderband, 3‑Backenfutter, Backensätze, Spannzangen, Werkzeughalter. Geeignet für enge Toleranzen in Automotive, Luftfahrt, Medizintechnik, Uhren‑ und Werkzeugindustrie.
Anzahl Achsen total | 7 |
Anzahl Spindeln | 2 |
Anzahl Revolver | 2 |
Drehlänge maximal | 555 mm |
Drehdurchmesser maximal | 250 mm |
Stangendurchlass | 65 mm |

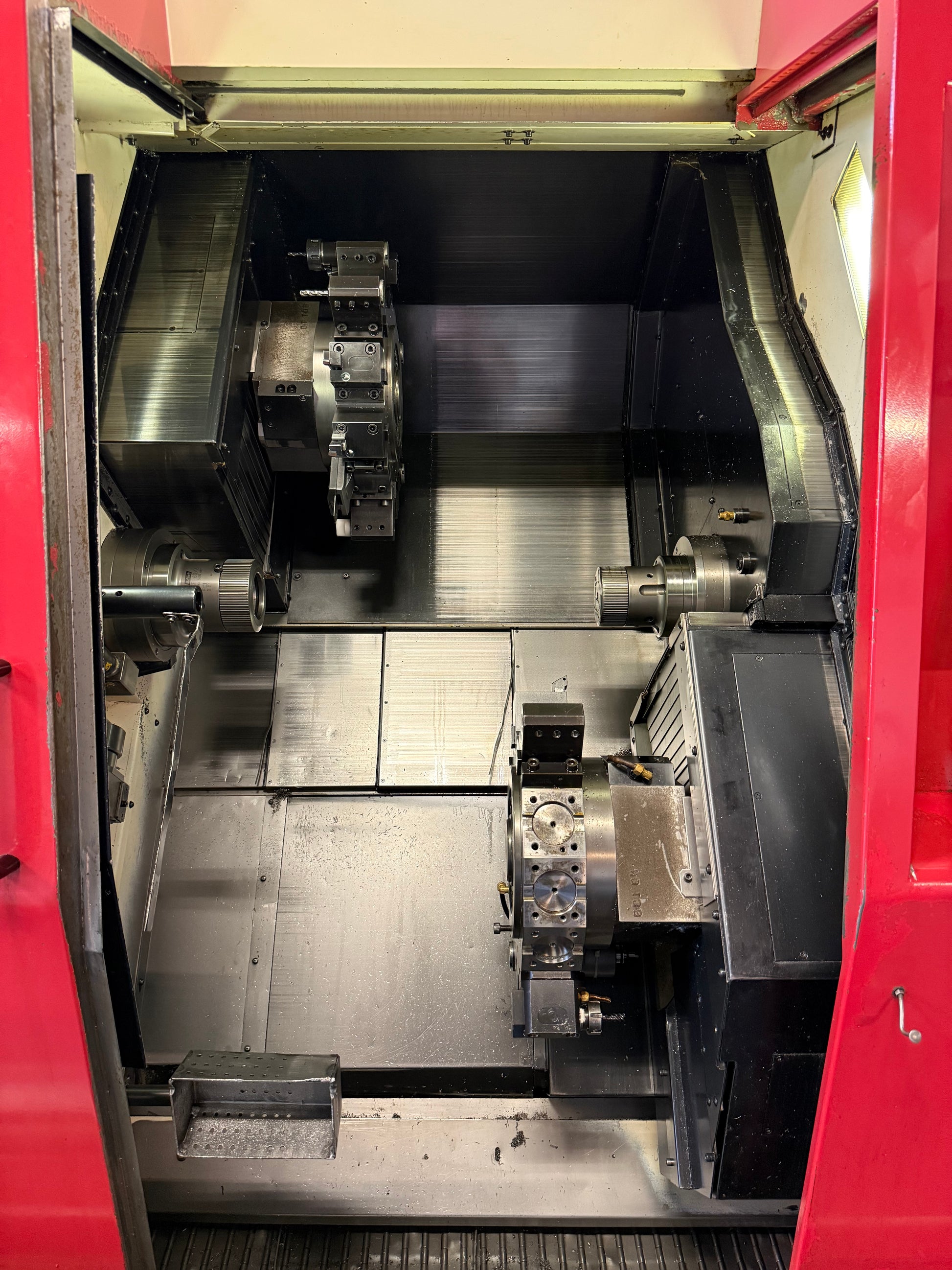

Revolverschlitten: | 2 |
Schlitten 1: | |
Verfahrwege: | |
Längsweg (Z-Achse) | 600 mm |
Planweg (X-Achse) | 195 mm |
Querweg (Y-Achse) | +/- 41 mm |
Schlitten 2: | |
Längsweg (Z-Achse) | 600 mm |
Längsweg (X-Achse) | 195 mm |
Querweg (Y-Achse) | +/- 41 mm |
Anzahl Positionen Revolver 1 | 12 |
Anzahl Positionen Revolver 2 | 12 |
Angetriebene Werkzeuge Revolver 1 | 12 |
Drehzahlen | 3600 t/min |
Spindelaufnahme: | |
Camlock | A2-6" |
C-Achse (Spindel,Auflösung) | 0.001 ° |
Spindeldrehzahlen: | |
von | 20 t/min |
bis | 4500 t/min |
Spindelleistung | 18.5 / 15 kW |

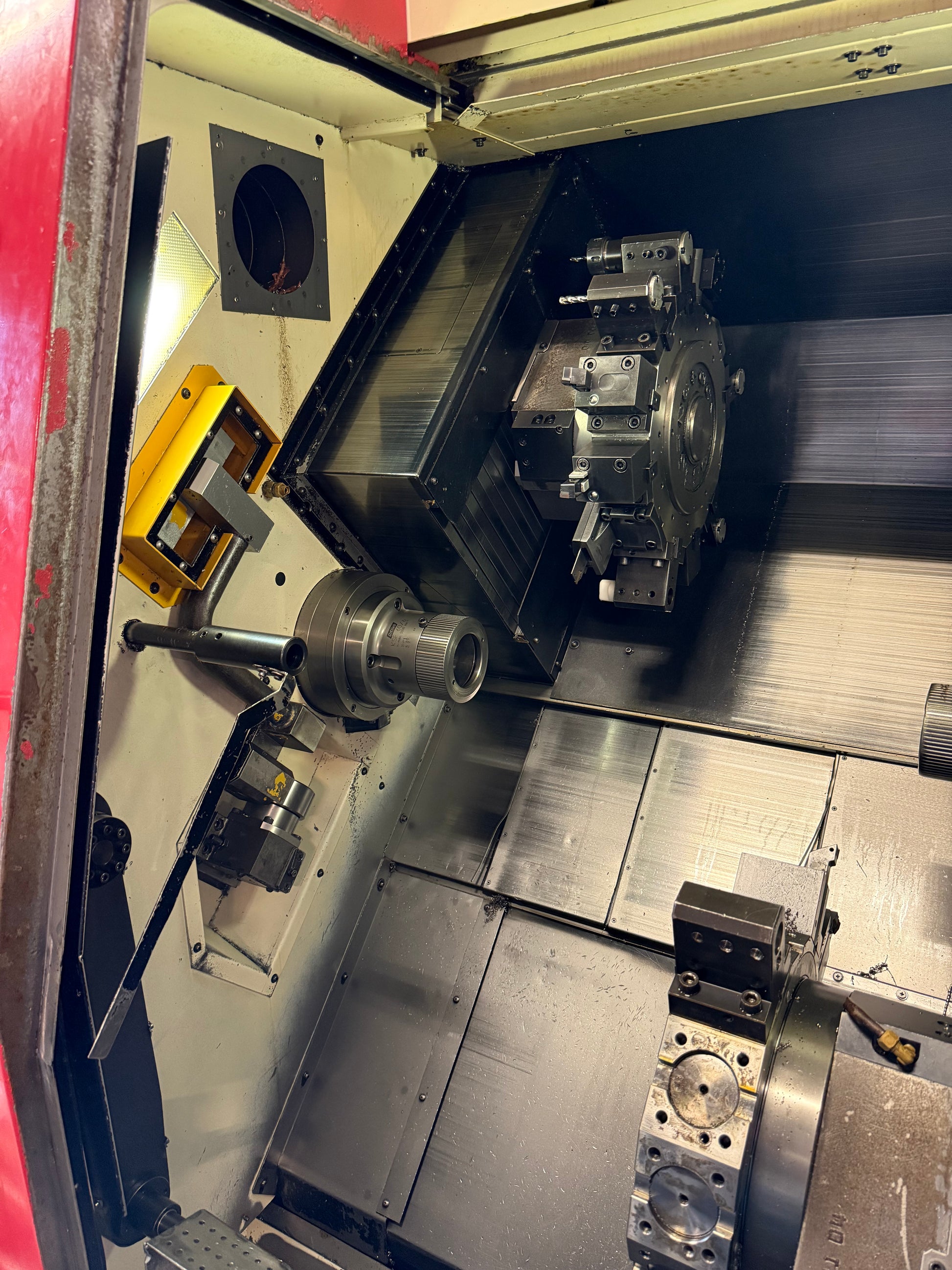

Gegenspindel: | |
Spindelnase | A2-5 |
Drehzahl max. | 5000 t/min |
C-Achse (Spindel,Auflösung) | 0.001 ° |
Leistung der Gegenspindel | 11 / 7.5 kW |
Anschluss 50 Hz 3x | 400 Volt |
Maschinengewicht ca. | 6500 kg |
Abmessungen Maschine: | |
Länge | 3500 mm |
Breite | 3000 mm |
Höhe | 2200 mm |
Diverses Zubehör: | |

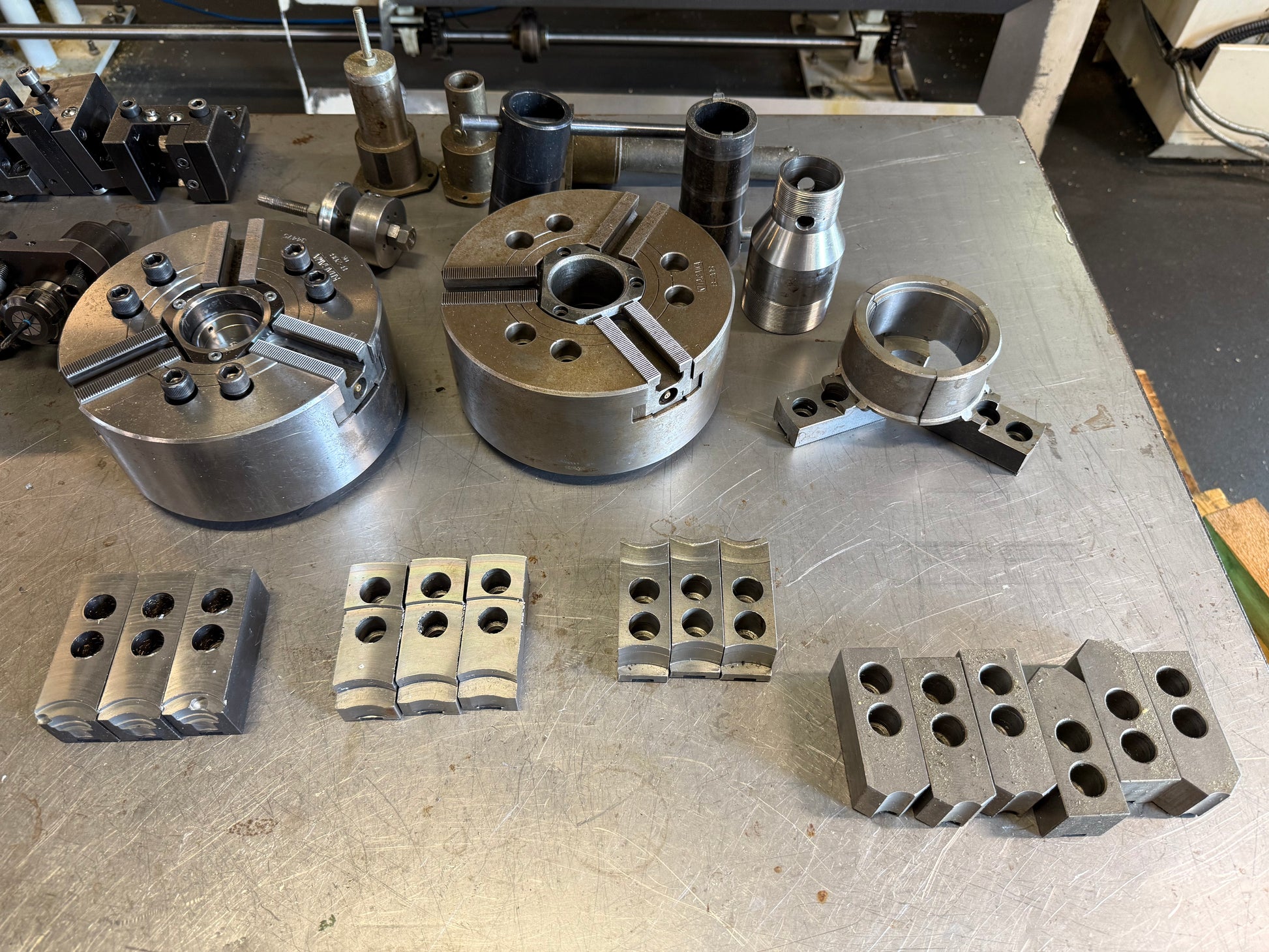

3-Backenfutter | |
Satz weiche Backen | |
Satz harte Backen | |
Satz Spannzangen | |

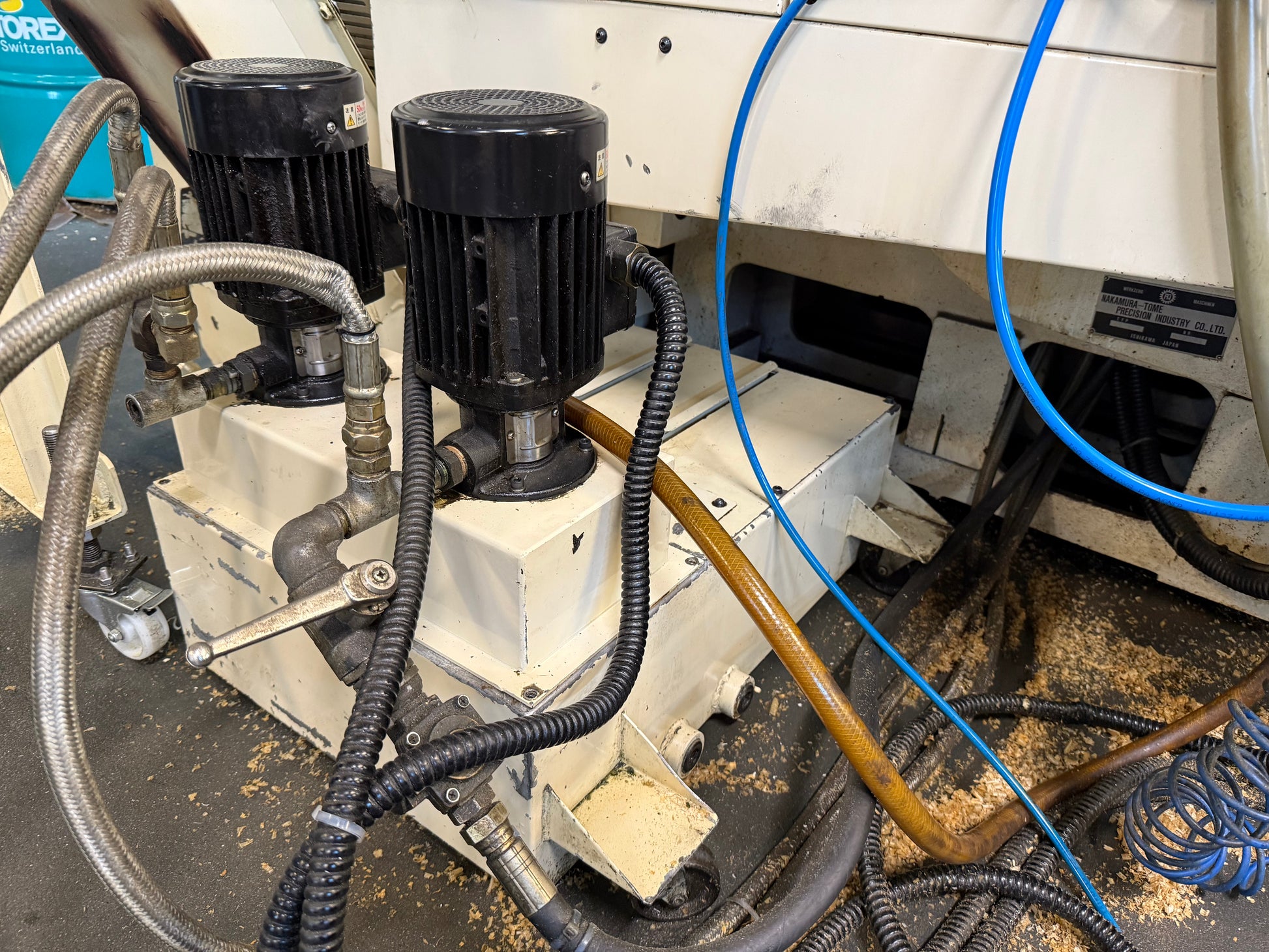

Kühlmitteleinrichtung | |

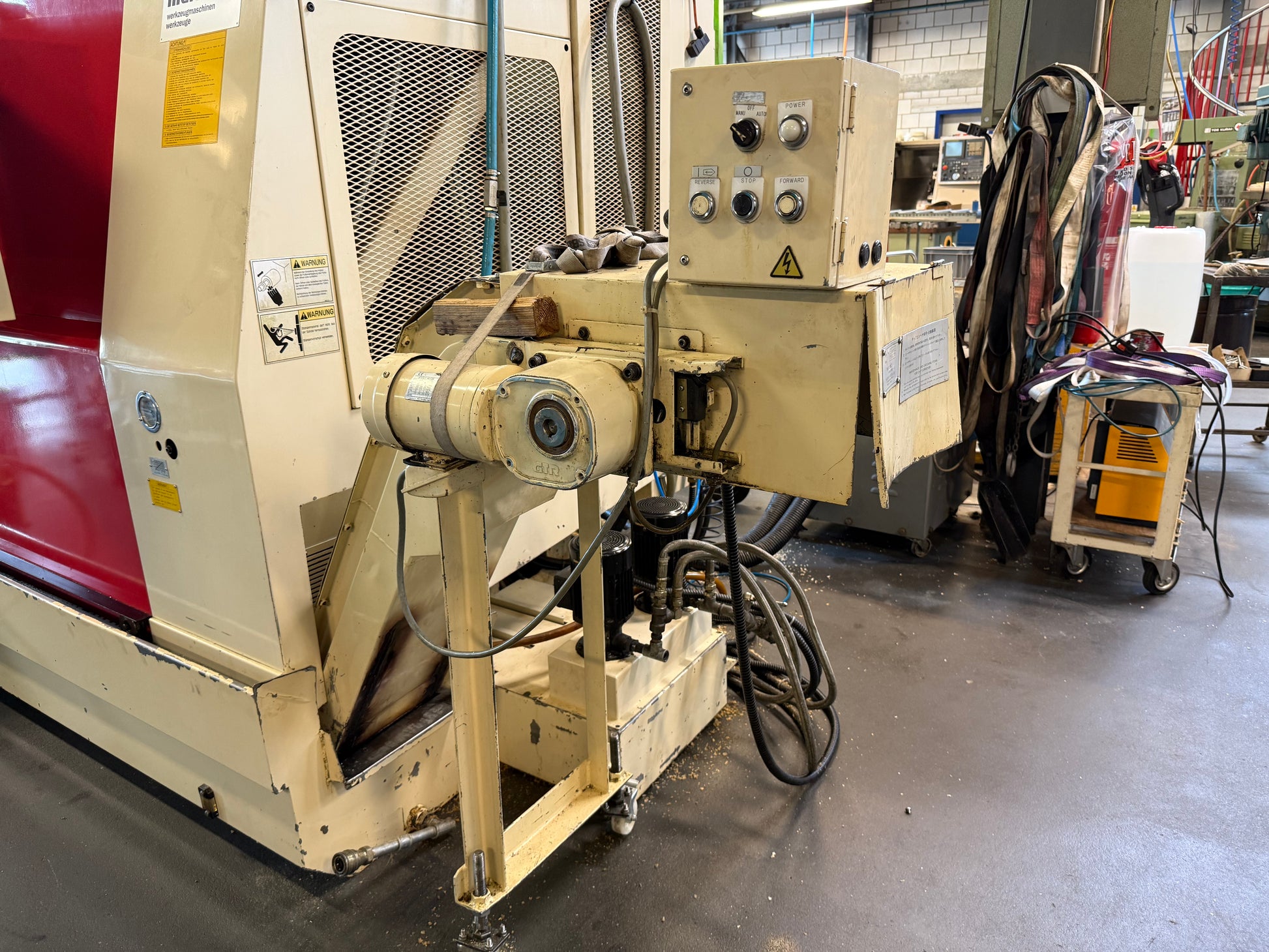

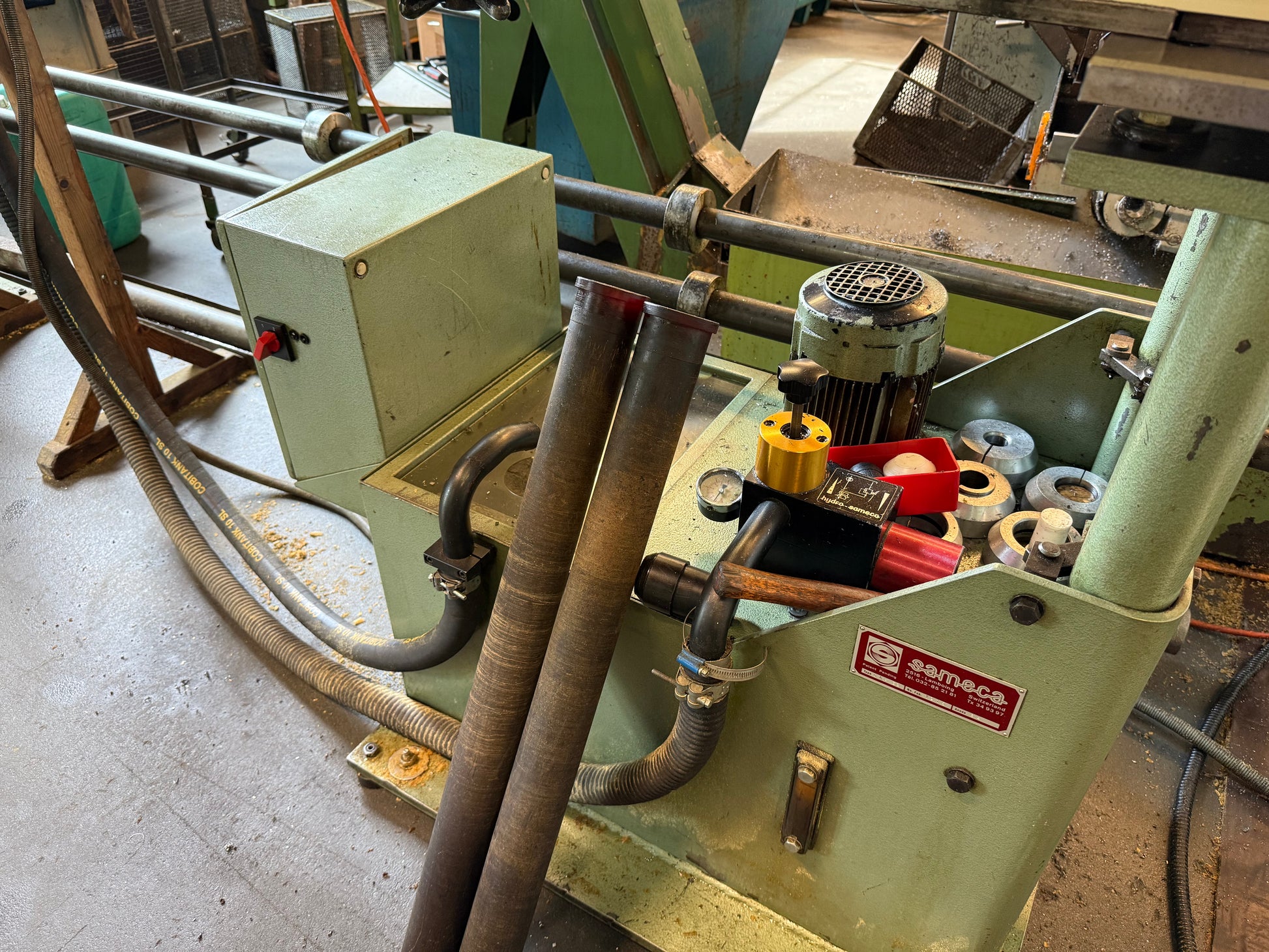

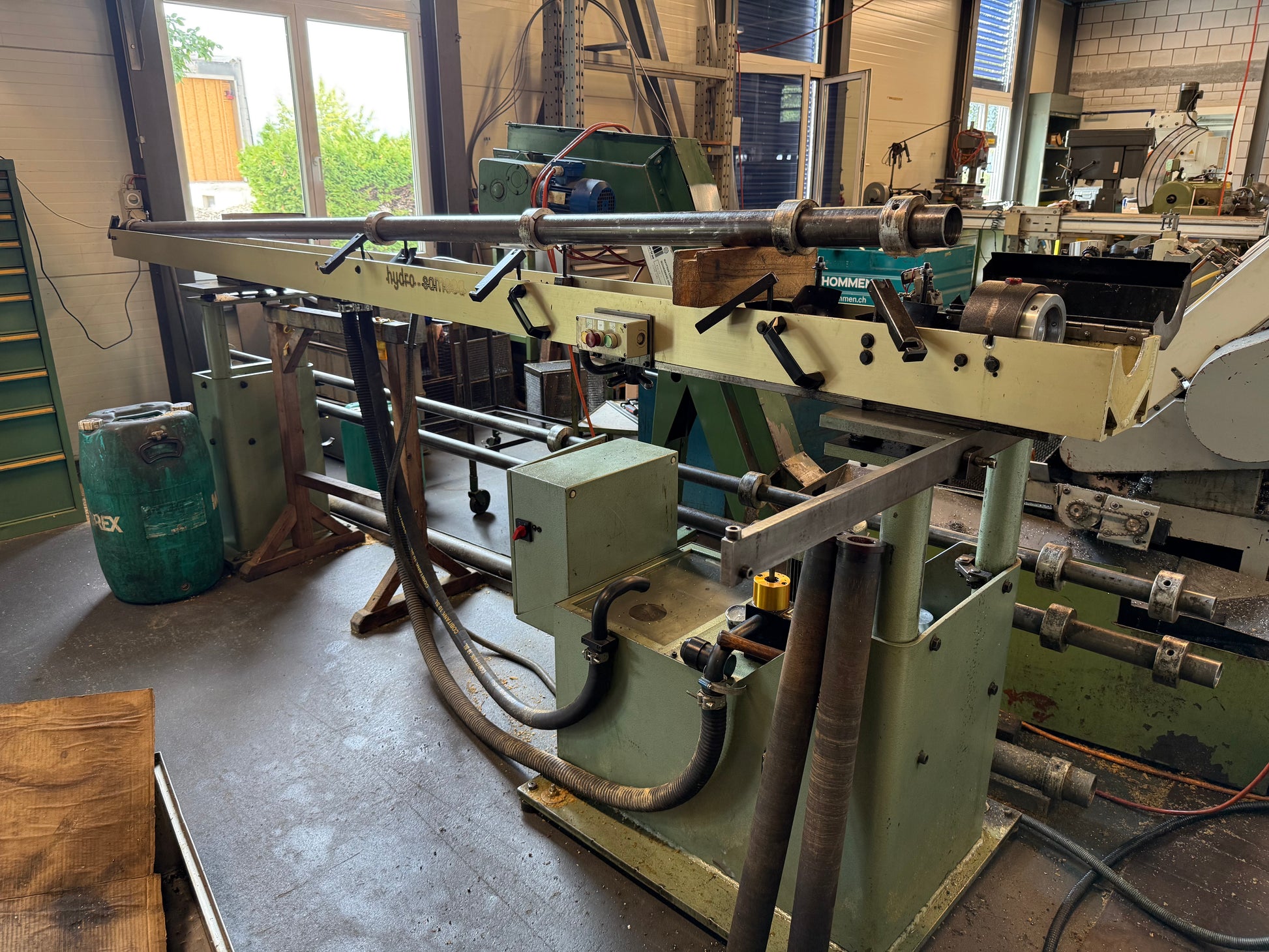

Lademagazin | Hydro-Sameca |

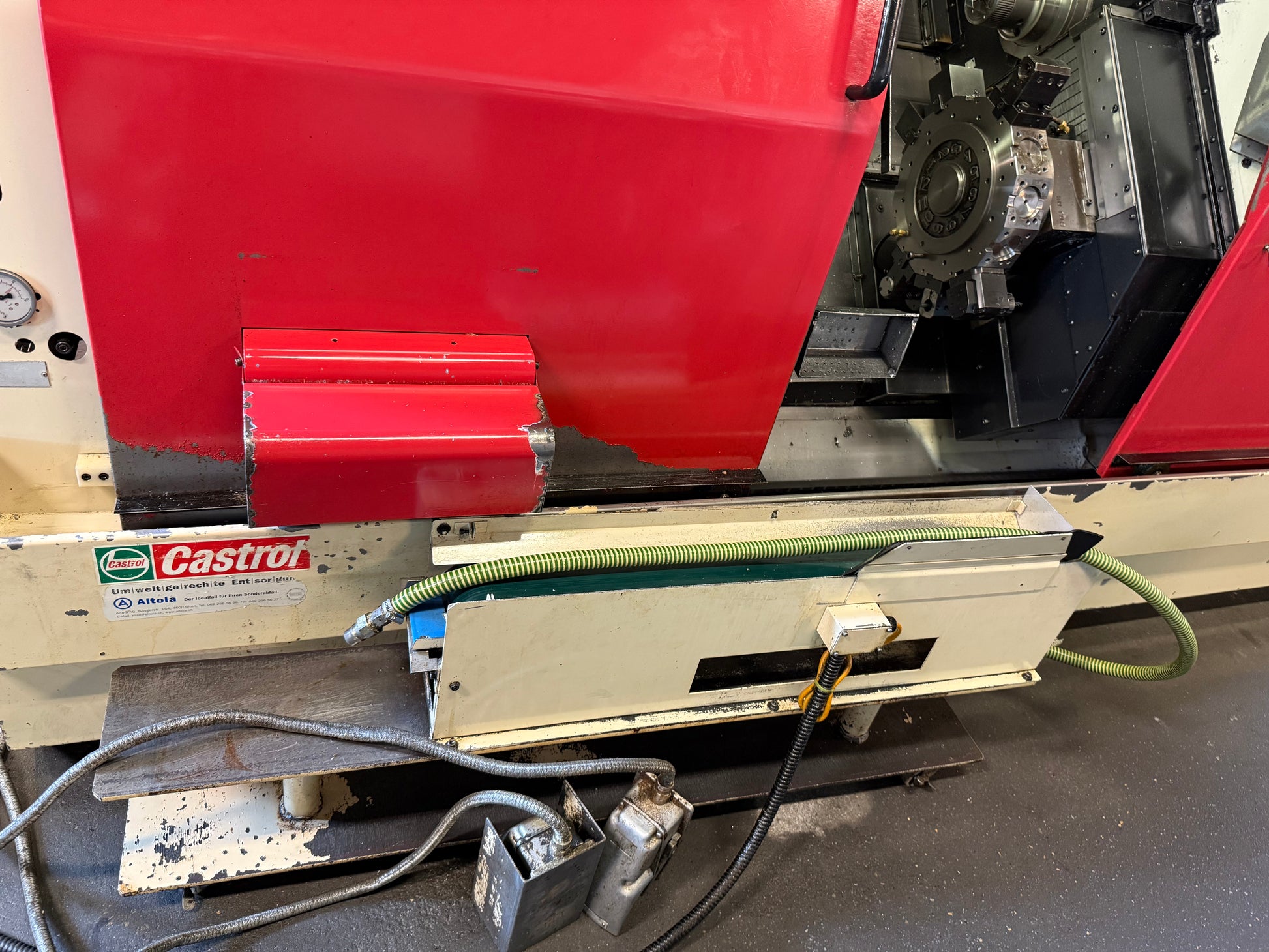

Teiletransportband | |
Späneförderer | |

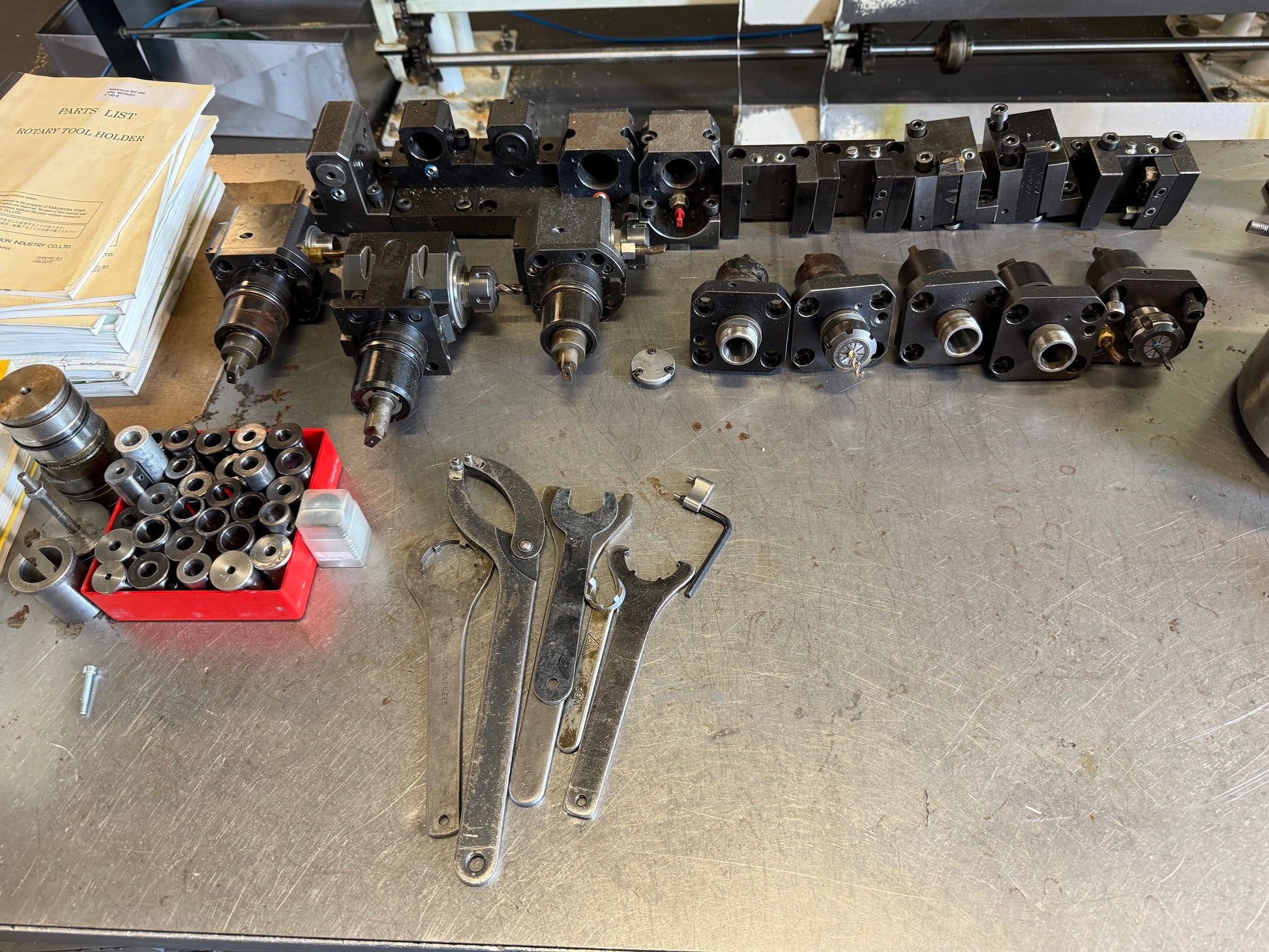

Satz Werkzeughalter |
