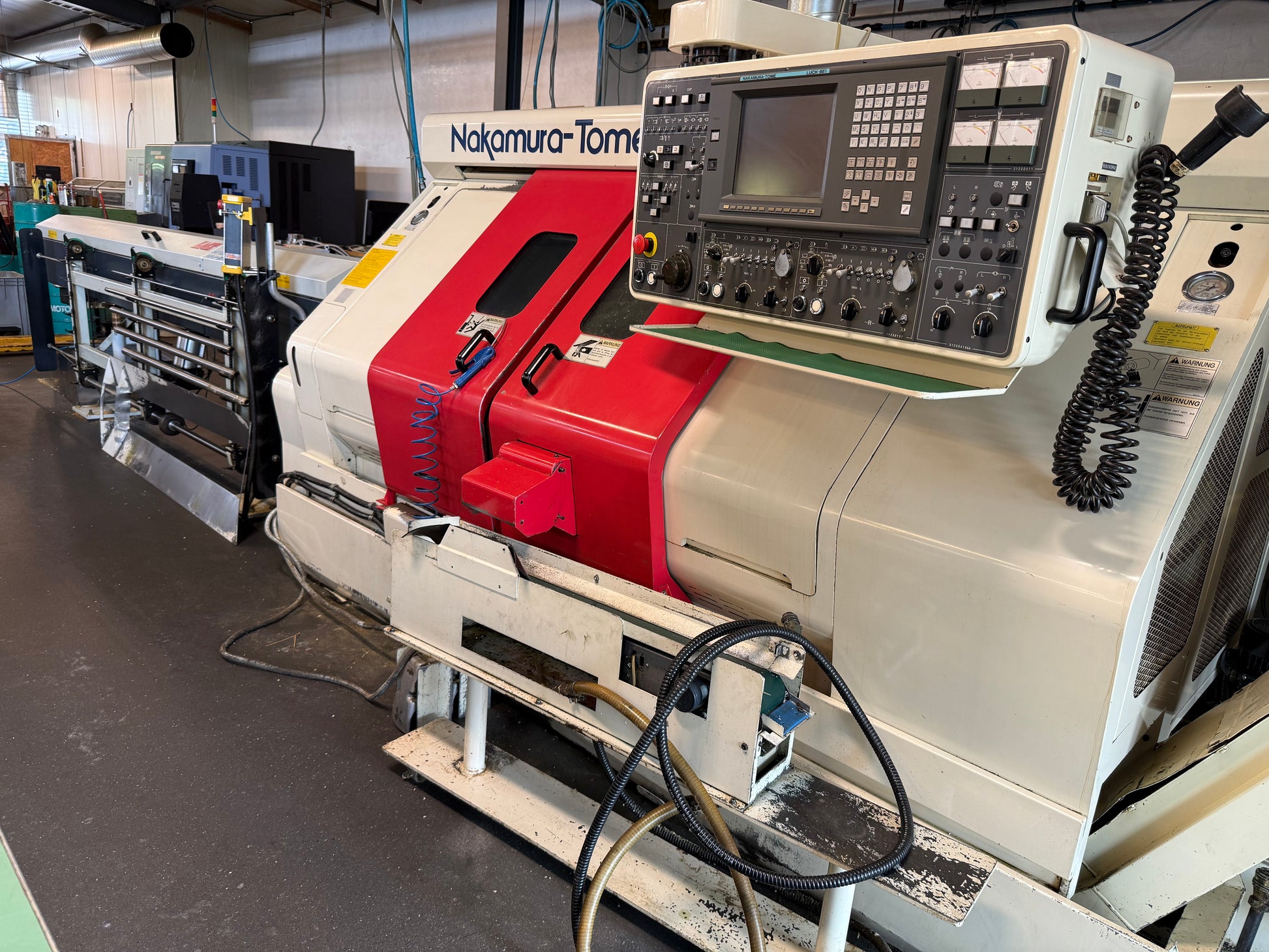

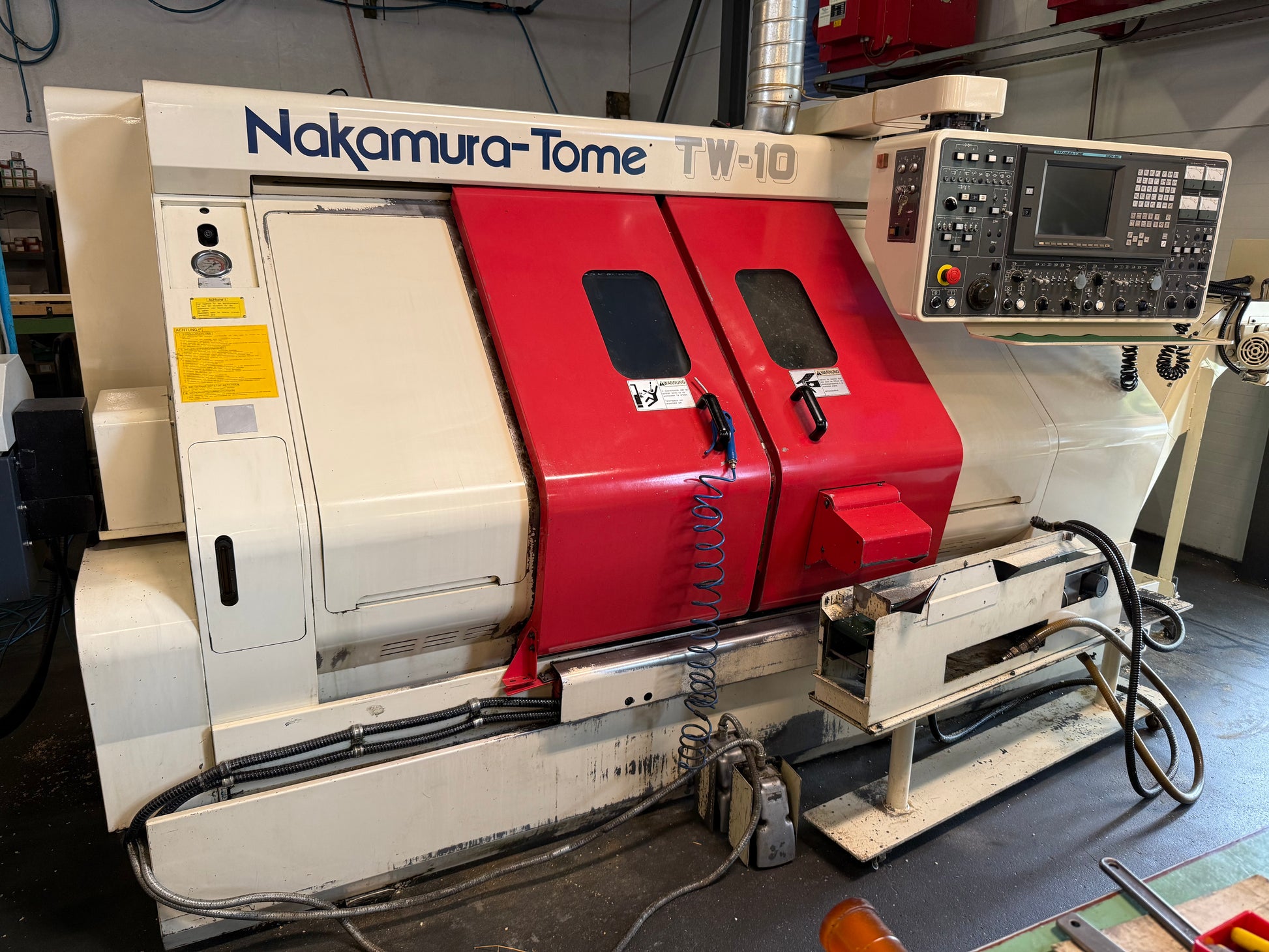

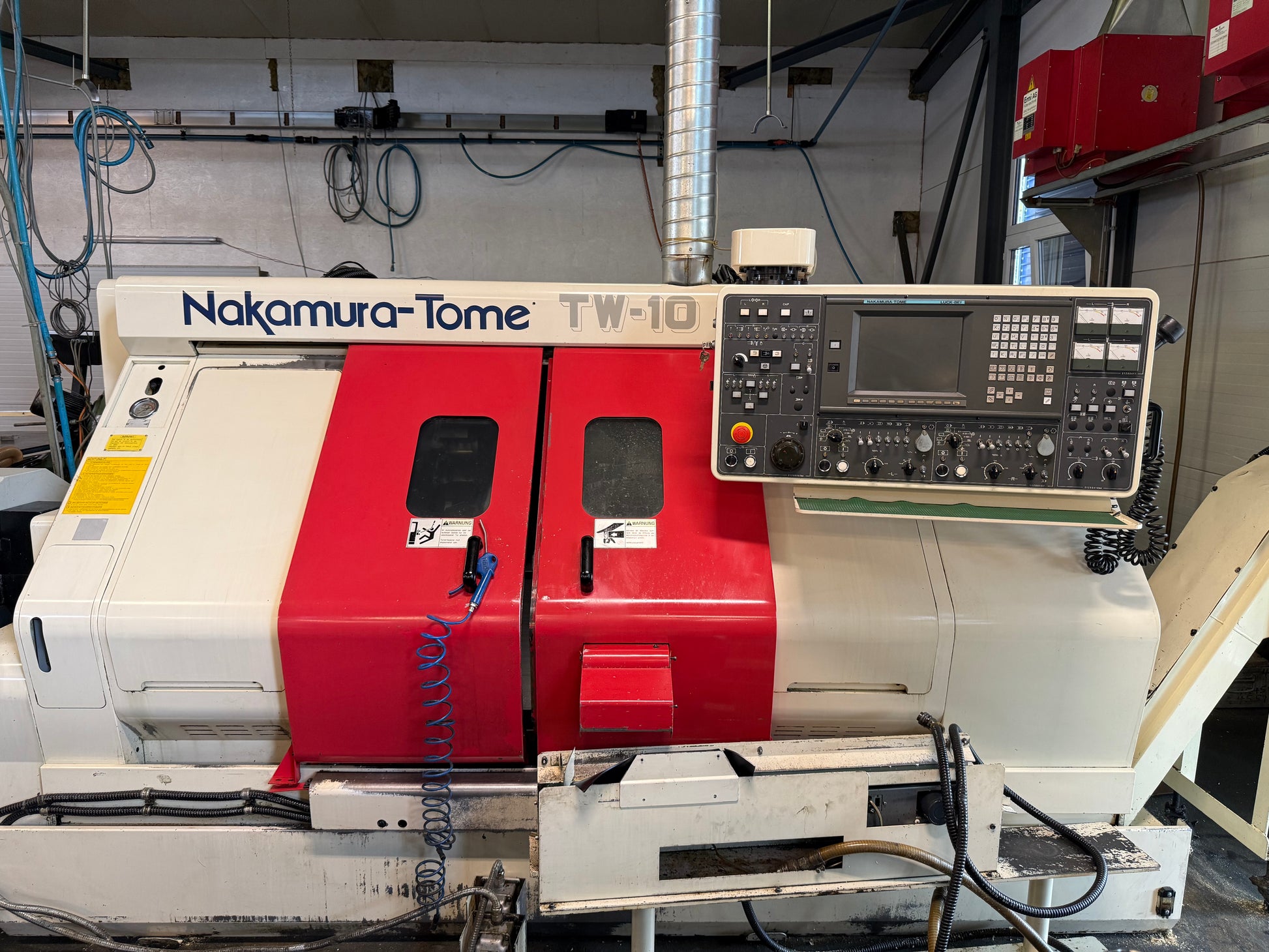

NAKAMURA-TOME TW-10
Typ: TW-10
Hersteller: NAKAMURA-TOME
Gruppe: CNC Drehmaschine
Untergruppe: CNC Drehmaschine mit 2 Spindelstöcke

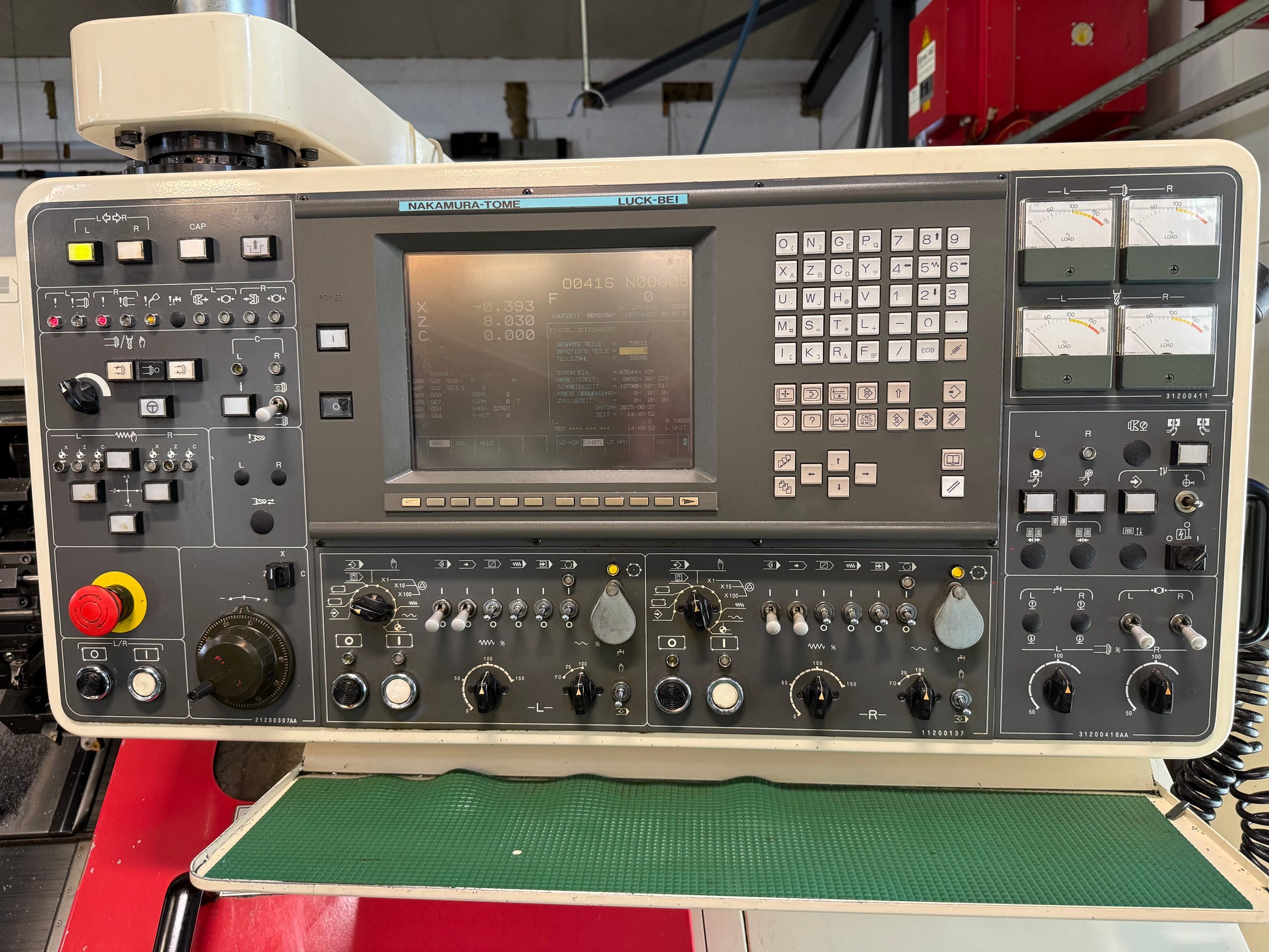

Steuerung: FANUC 18TC
Lager: 023299
NAKAMURA-TOME TW-10 ist eine CNC Drehmaschine mit 2 Spindelstöcken, ausgelegt für präzise Bearbeitung mit hoher Genauigkeit und Zuverlässigkeit. Kapazitäten: 2 Spindeln, 2 Revolver, Abstand Spindelgesicht 250–870 mm, max. Dreh Länge 160 mm, max. Drehdurchmesser 130 mm; Schlitten1 Z 200 mm X 180 mm Y ±30 mm; Schlitten2 Z 620 mm X 180 mm Y ±30 mm; Revolver 2×12 Positionen, je 6 angetriebene Werkzeuge. Technische Daten: Drehzahlen 3600 t/min typisch; Hauptspindel bis 5500 t/min, 7,5 kW; Gegenspindel Bohrung 40 mm, 5000 t/min, 5,5 kW; Anschluss 400 V 3x 50 Hz. Zubehör: 3‑Backenfutter, Spannzangensatz, Kühlmitteleinrichtung, LNS Hydrobar Mini‑Sprint Stangenlader, Späneförderer, Werkzeughaltersatz. Erreicht enge Toleranzen; geeignet für Automotive, Uhrmacherei, Werkzeugbau, Luftfahrt, Medizintechnik

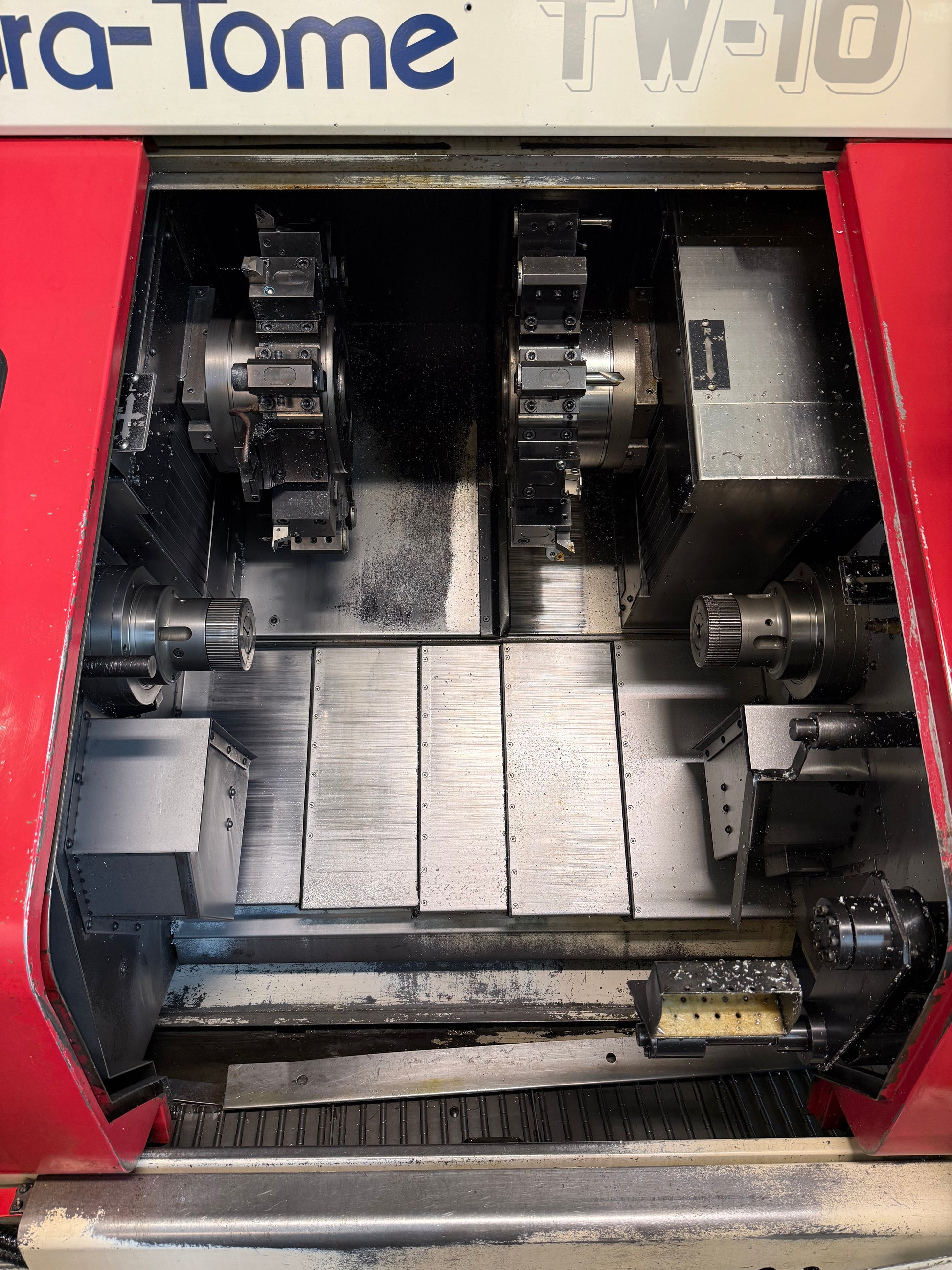

| Anzahl Spindeln | 2 |
| Anzahl Revolver | 2 |
| Distanz zwischen den Spindeln | 250 - 870 mm |
| Drehlänge maximal | 160 mm |
| Drehdurchmesser maximal | 130 mm |
| Revolverschlitten: | |
| Schlitten 1: | |
| Längsweg (Z-Achse) | 200 mm |
| Planweg (X-Achse) | 180 mm |
| Querweg (Y-Achse) | +/-30 mm |
| Schlitten 2: | |
| Längsweg (Z-Achse) | 620 mm |
| Planweg (X-Achse) | 180 mm |
| Querweg (Y-Achse) | +/-30 mm |

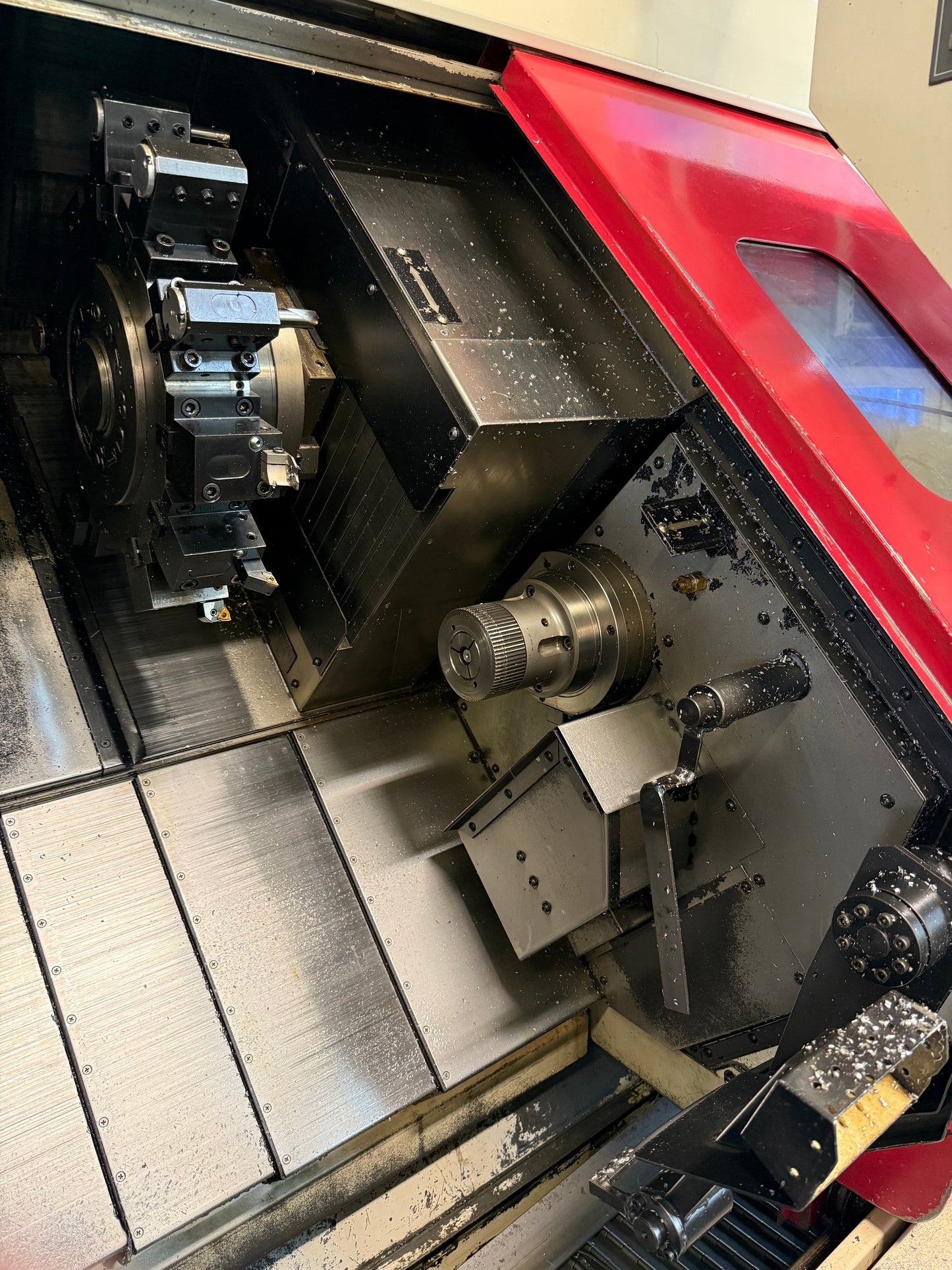

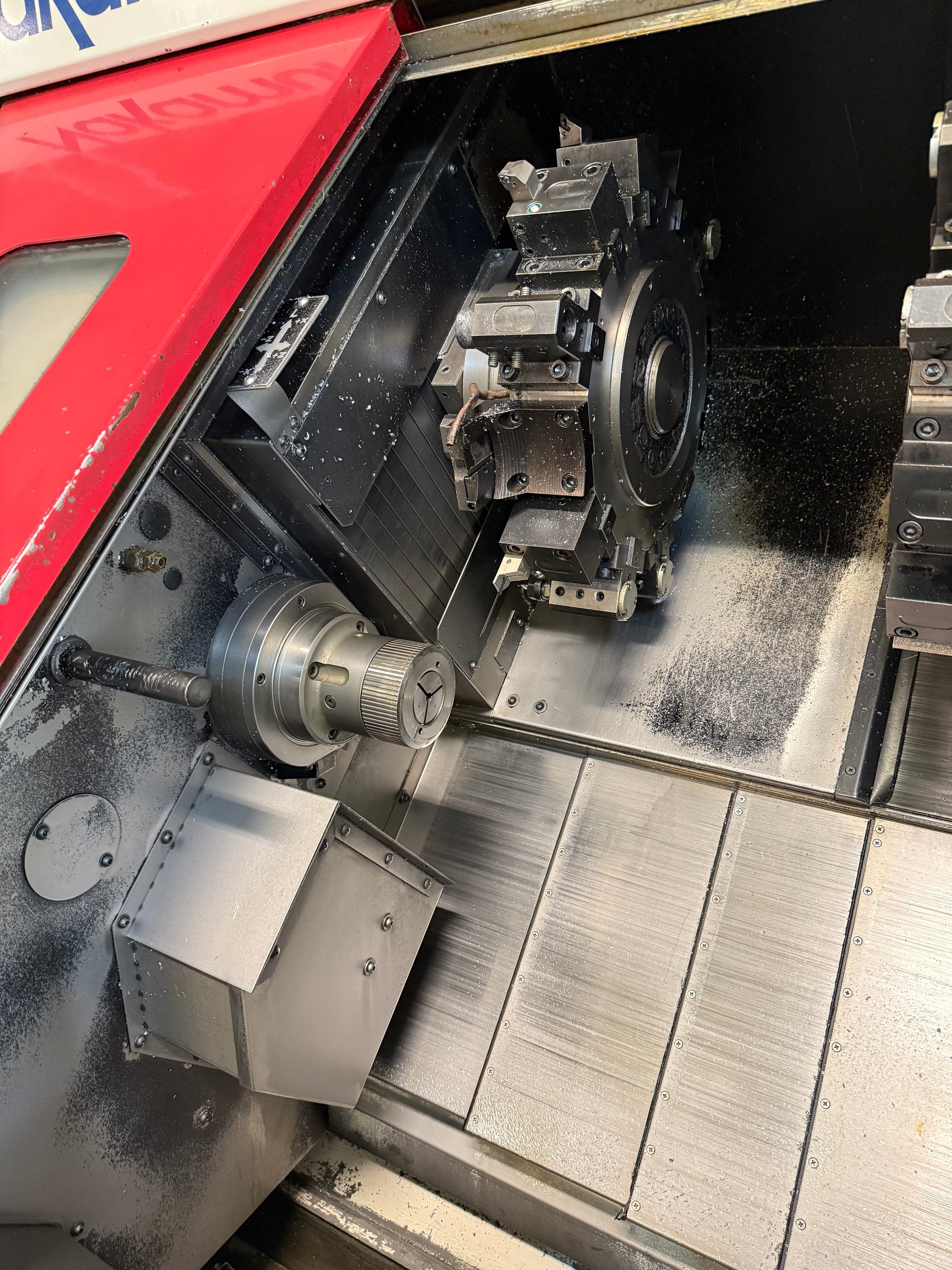

| Revolverschlitten: | |
| Revolverschlitten: Anzahl | 2 |
| Anzahl Positionen Revolver 1 | 12 |
| Anzahl Positionen Revolver 2 | 12 |
| Angetriebene Werkzeuge Revolver 1 | 6 |
| Angetriebene Werkzeuge Revolver 2 | 6 |
| Drehzahlen | 3600 t/min |
| Hauptspindel: | |
| Spindeldurchlass | 42 mm |
| Spindeldrehzahlen: | |
| bis | 5500 t/min |
| Spindelleistung | 7.5 kW |
| Gegenspindel: | |
| Spindelbohrung | 40 mm |
| Drehzahl max. | 5000 t/min |
| Leistung der Gegenspindel | 5.5 kW |
| Anschluss 50 Hz 3x | 400 Volt |
| Diverses Zubehör: | |

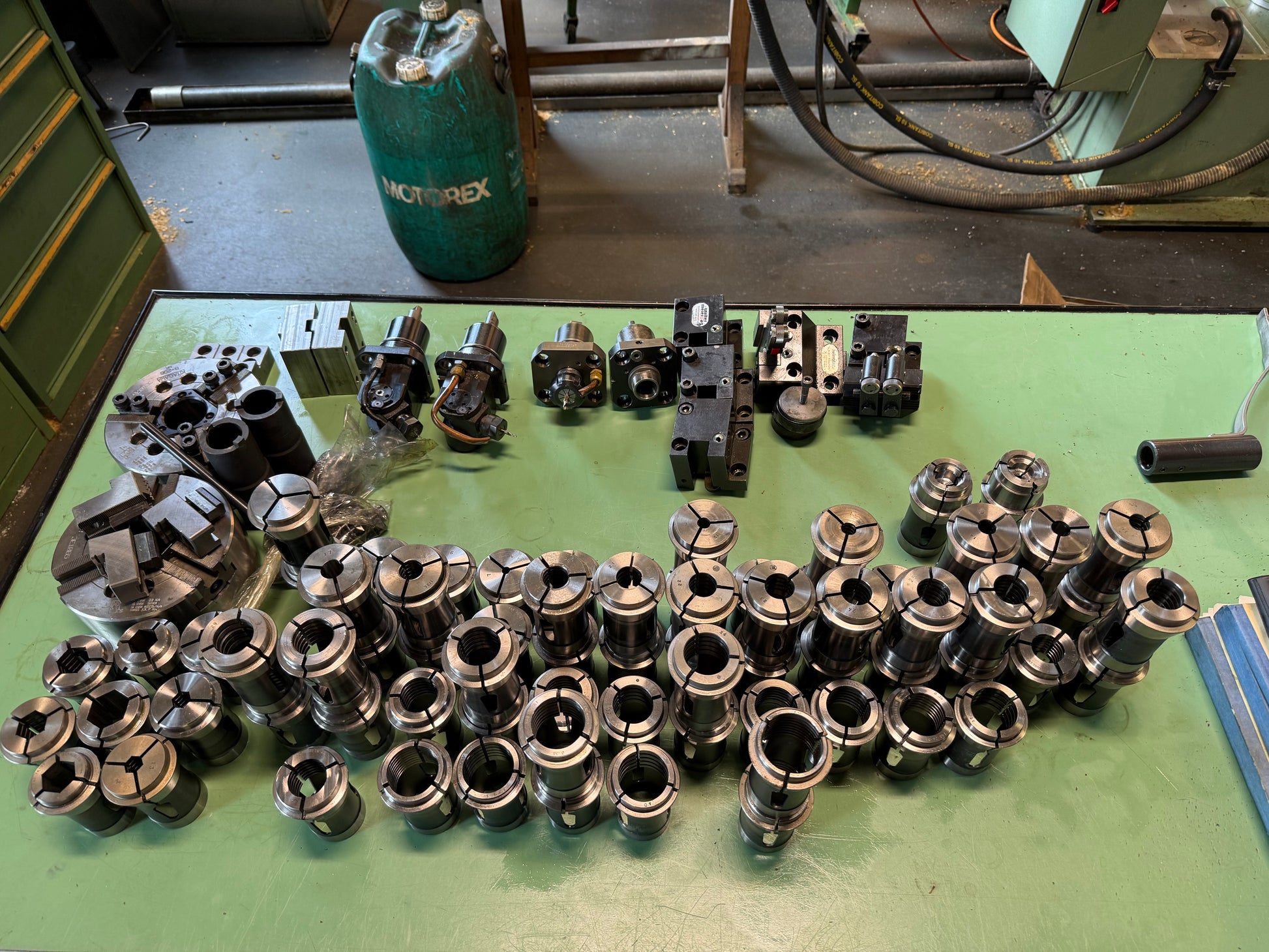

| 3-Backenfutter | |

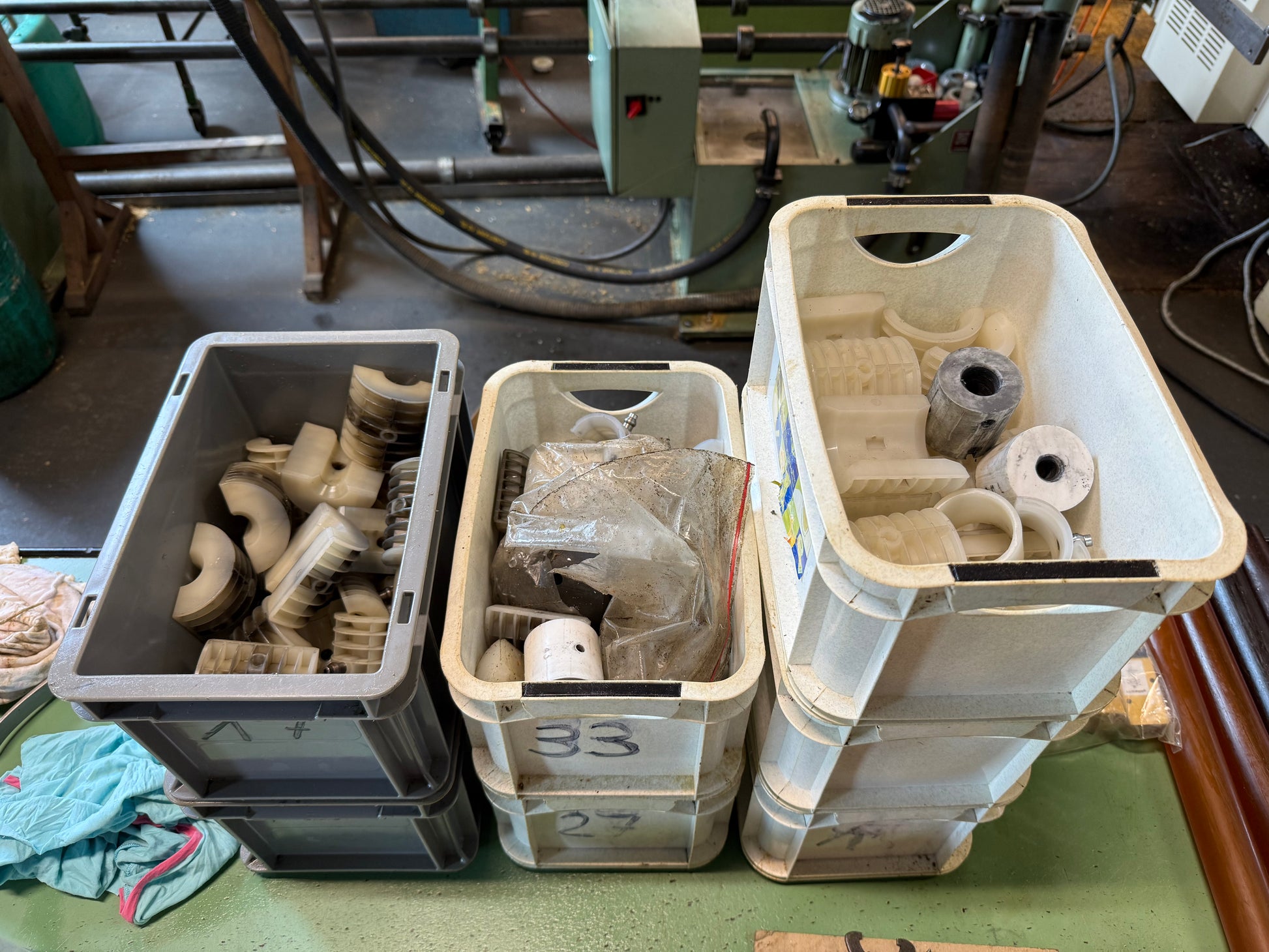

| Satz Spannzangen | |
| Kühlmitteleinrichtung | |

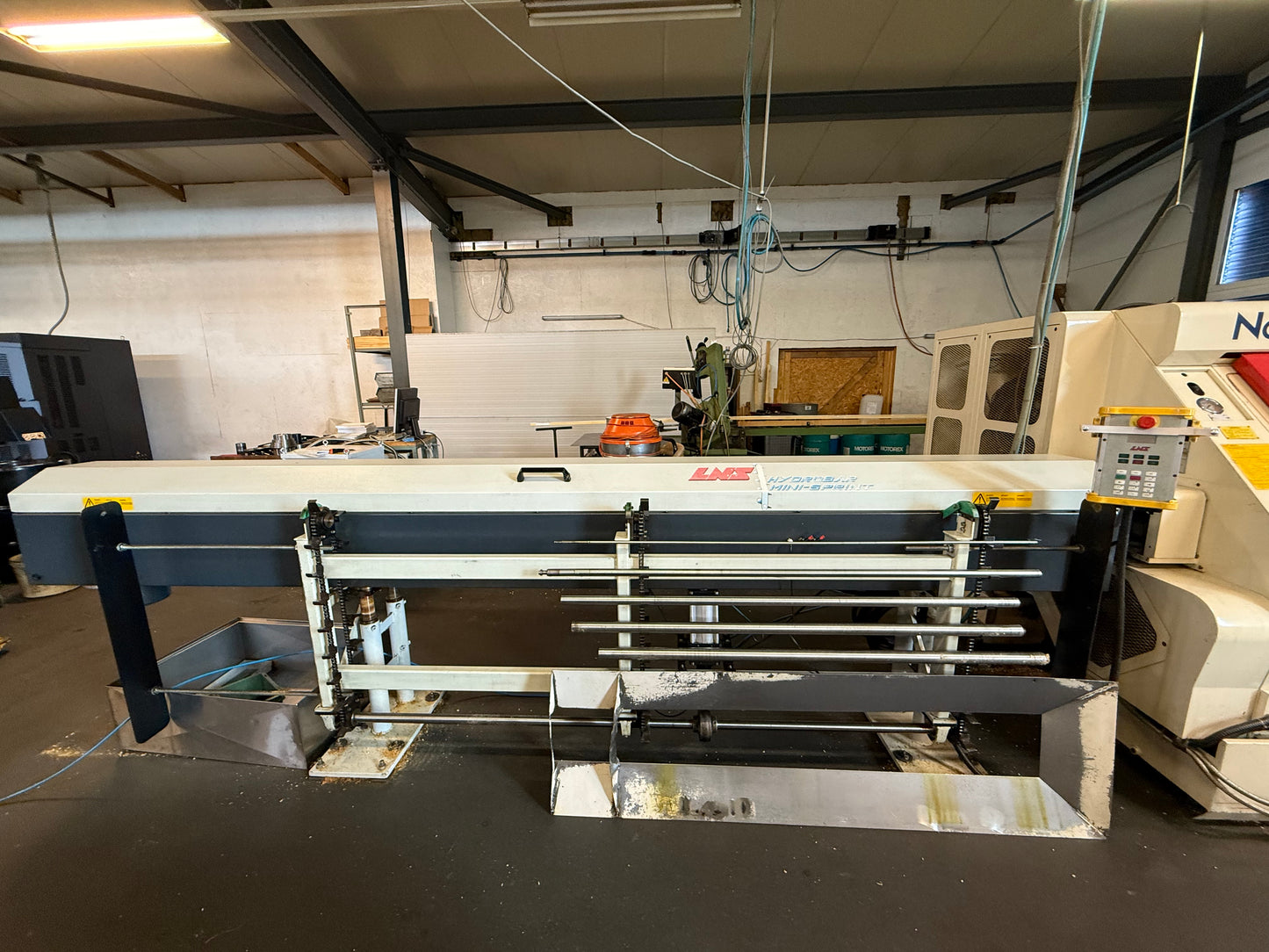

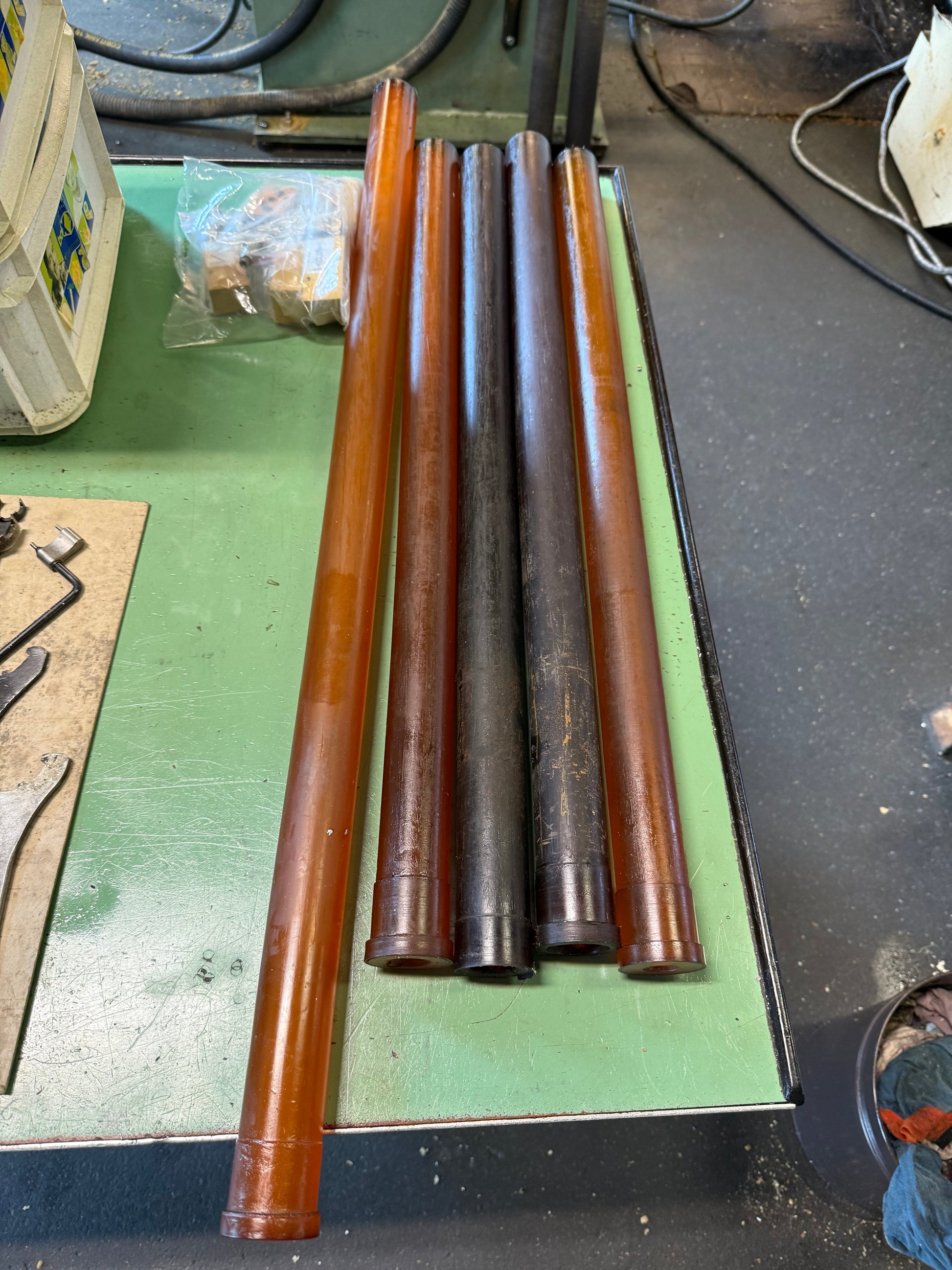

| Lademagazin | LNS Hydrobar Mini-Sprint |

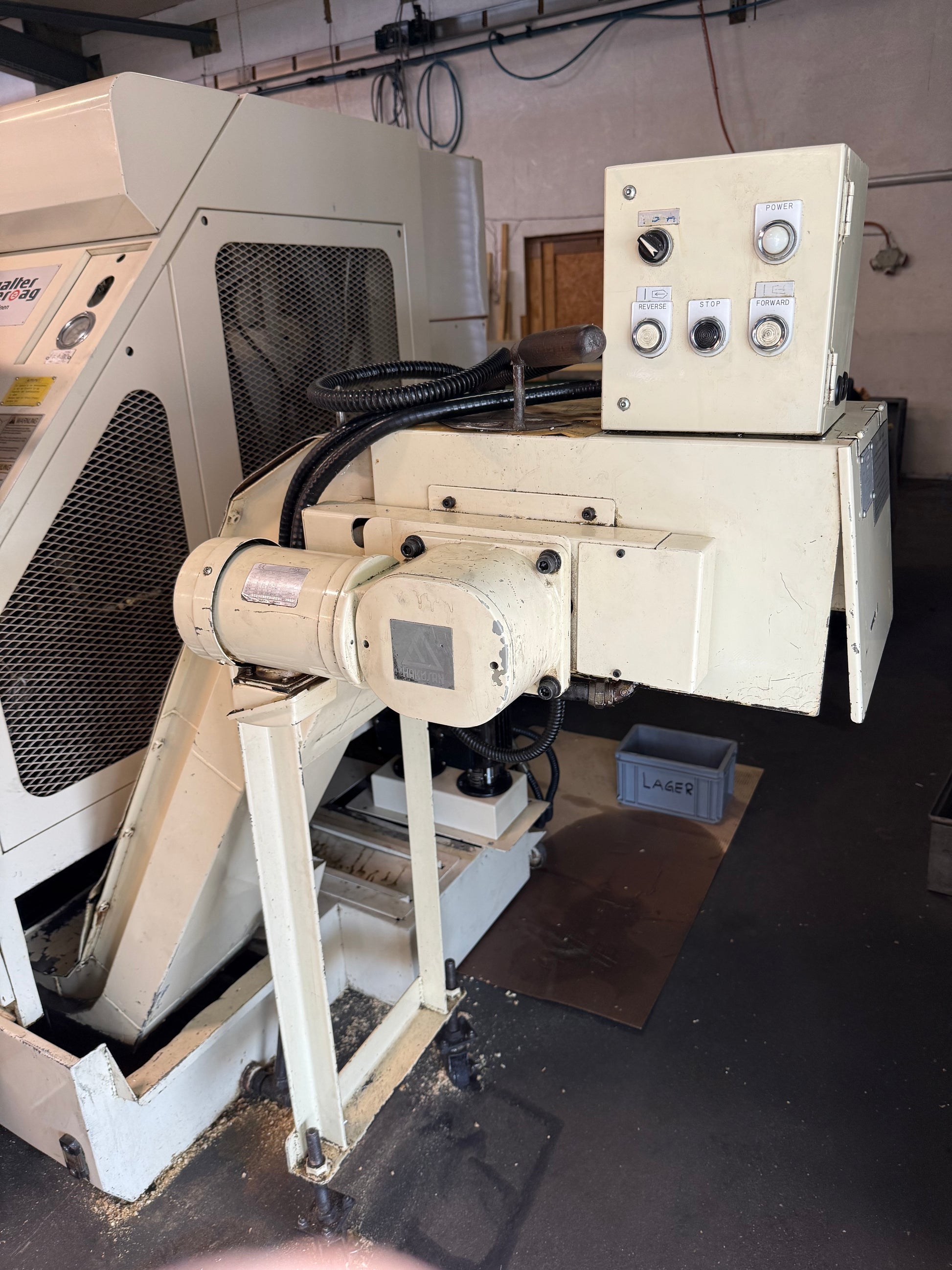

| Späneförderer | |
| Satz Werkzeughalter |
