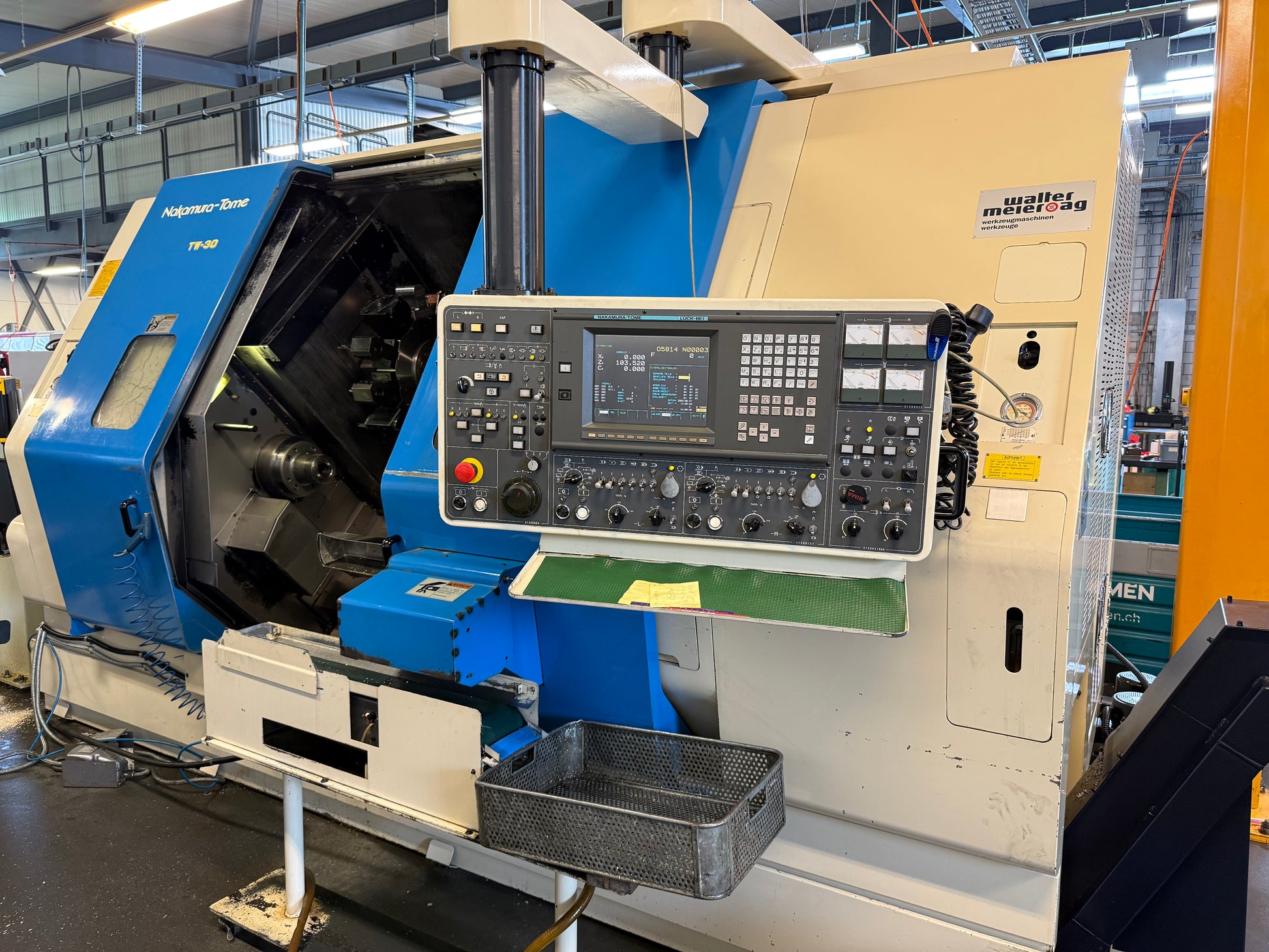

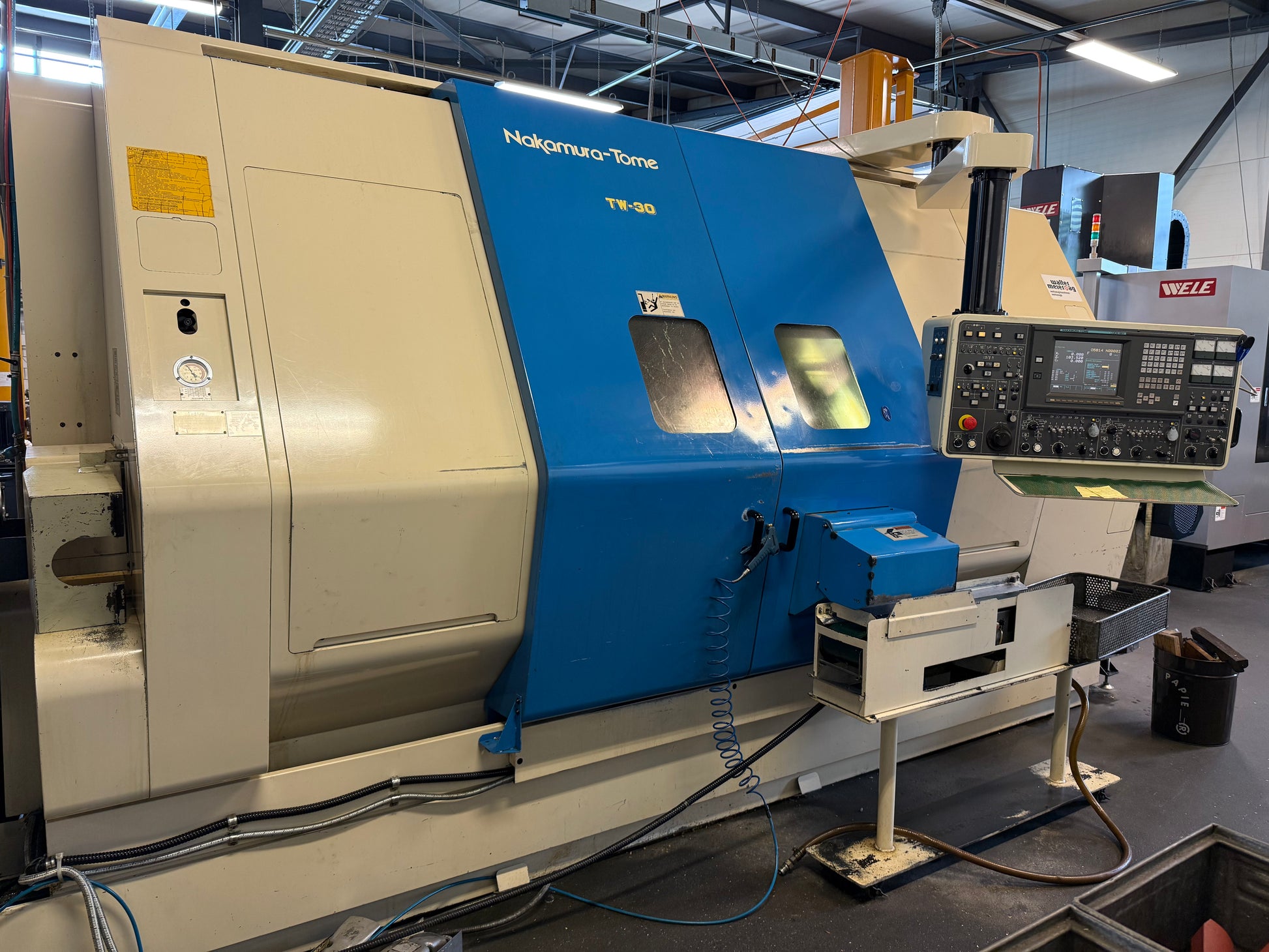

NAKAMURA-TOME TW-30
Typ: TW-30
Hersteller: NAKAMURA-TOME
Gruppe: CNC Drehmaschine
Untergruppe: CNC Dreh-Fräscenter mit 2 Spindelstöcke

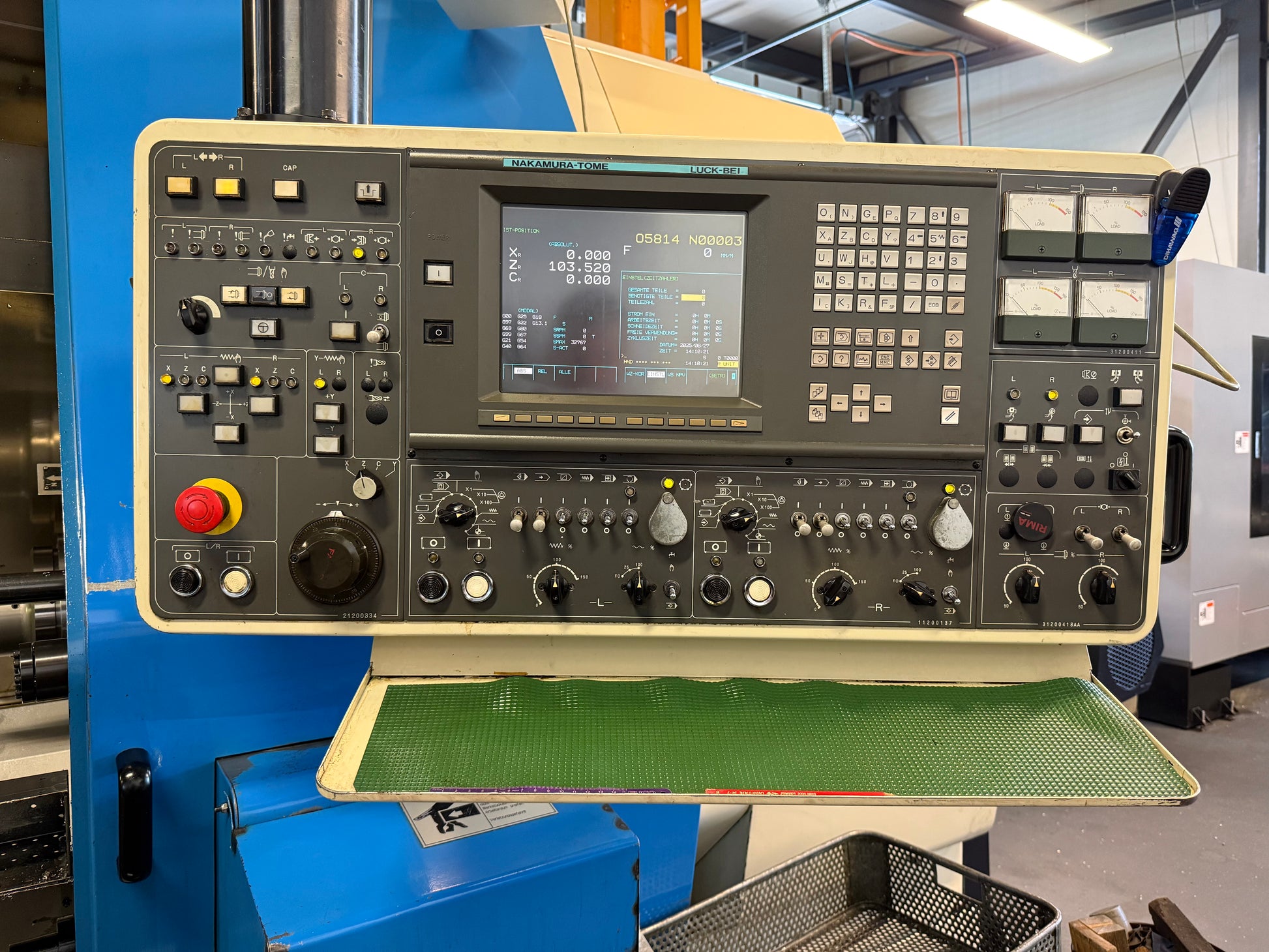

Steuerung: FANUC 18TC
Lager: 023298
NAKAMURA-TOME TW-30 ist ein CNC Dreh-Fräscenter mit 2 Spindelstöcken, ausgelegt für Präzision, hohe Genauigkeit und Zuverlässigkeit. Kapazitäten: 6 Achsen; Abstand 1300 mm; max Ø 335 mm; Spindelbohrung 71 mm; max Länge 300 mm; Z 350/980, X 265/265 mm; 2 Revolver ×12 angetriebene Werkzeuge. Daten: 3600/3500 rpm; 2×22 kW; 3×400 V 50 Hz; Gewicht ~10800 kg. Zubehör: LNS Hydrobar Sprint, Kühlsystem, Späneförderer, Spannzangensatz. Erreicht enge Toleranzen; geeignet für Automotive, Luftfahrt, Medizintechnik.
| Anzahl Achsen total | 6 |
| Anzahl Drehspindeln | 2 |
| Anzahl Revolver | 2 |
| Distanz zwischen den Spindeln | 1300 mm |
| Drehdurchmesser über dem Bett | mm |
| Drehdurchmesser maximal | 335 mm |
| Spindelbohrung | 71 mm |
| Drehlänge maximal | 300 mm |
| Spannfutterdurchmesser | 254 mm |
| Schlitten: | |
| Längsweg (Z-Achse) | 350 / 980 mm |
| Längsweg (X-Achse) | mm |
| Querweg (X-Achse) | 265 / 265 mm |

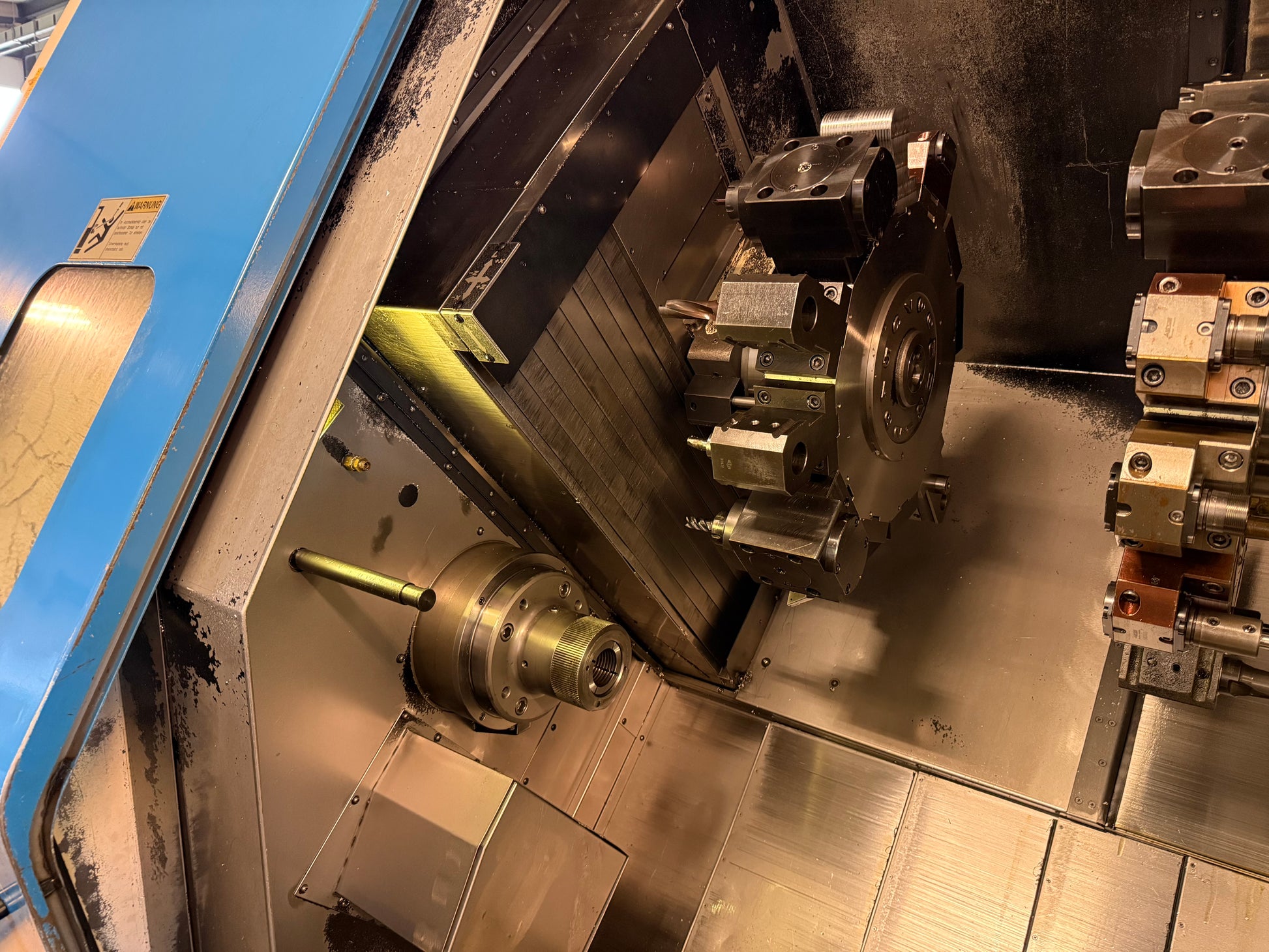

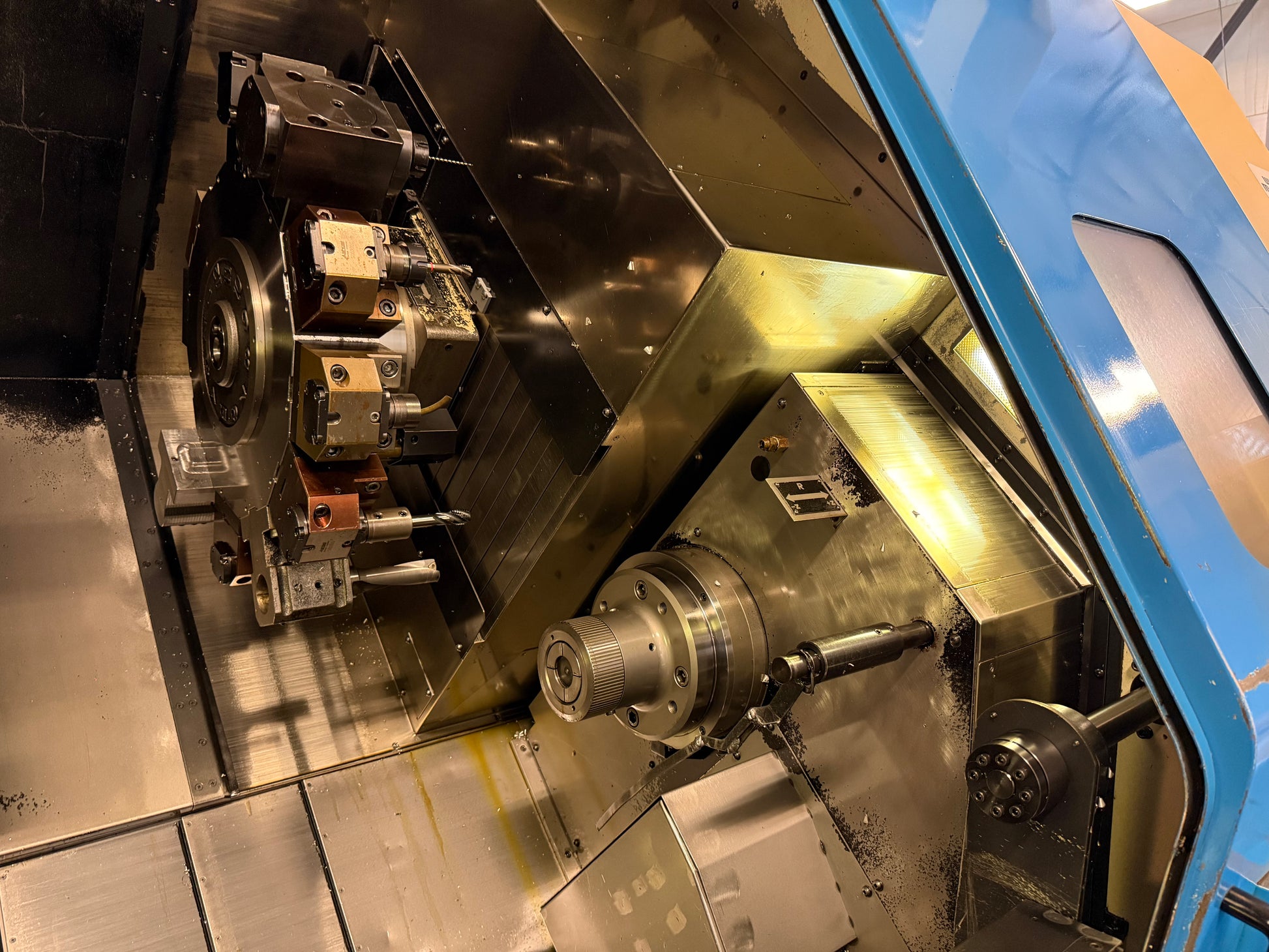

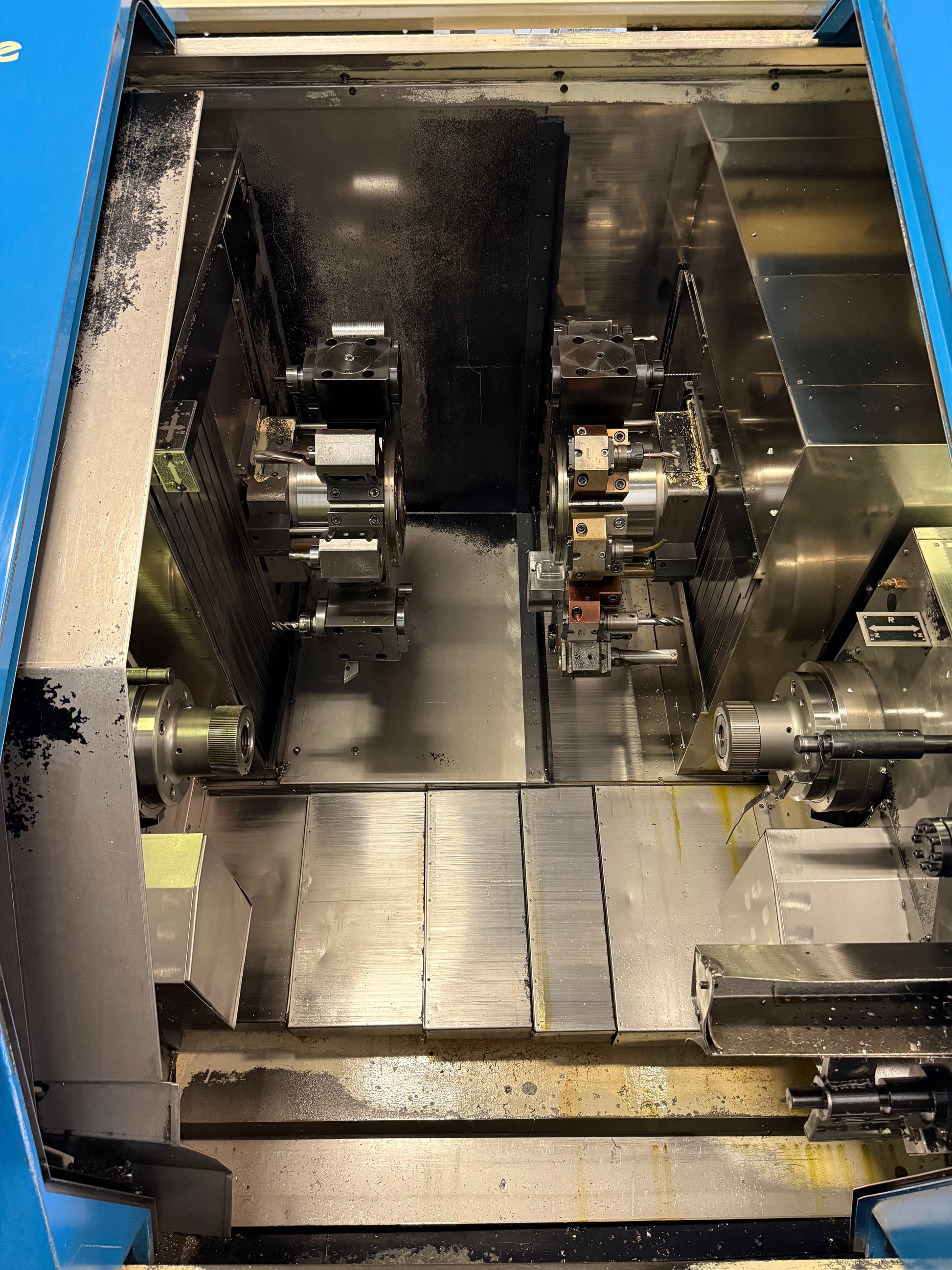

| Revolverschlitten: Anzahl | 2 |
| Angetriebene Werkzeuge Revolver 1 | 12 |
| Angetriebene Werkzeuge Revolver 2 | 12 |
| Angetriebene Werkzeuge Revolver | |
| Drehzahlen | 3600 t/min |
| Spindeldrehzahlen: | |
| bis | 3500 t/min |
| Spindelleistung | 2x 22 kW |
| Anschluss 50 Hz 3x | 400 Volt |
| Maschinengewicht ca. | 10800 kg |
| Abmessungen Maschine: | |
| Länge | 4975 mm |
| Breite | 2600 mm |
| Höhe | 2250 mm |
| Diverses Zubehör: | |

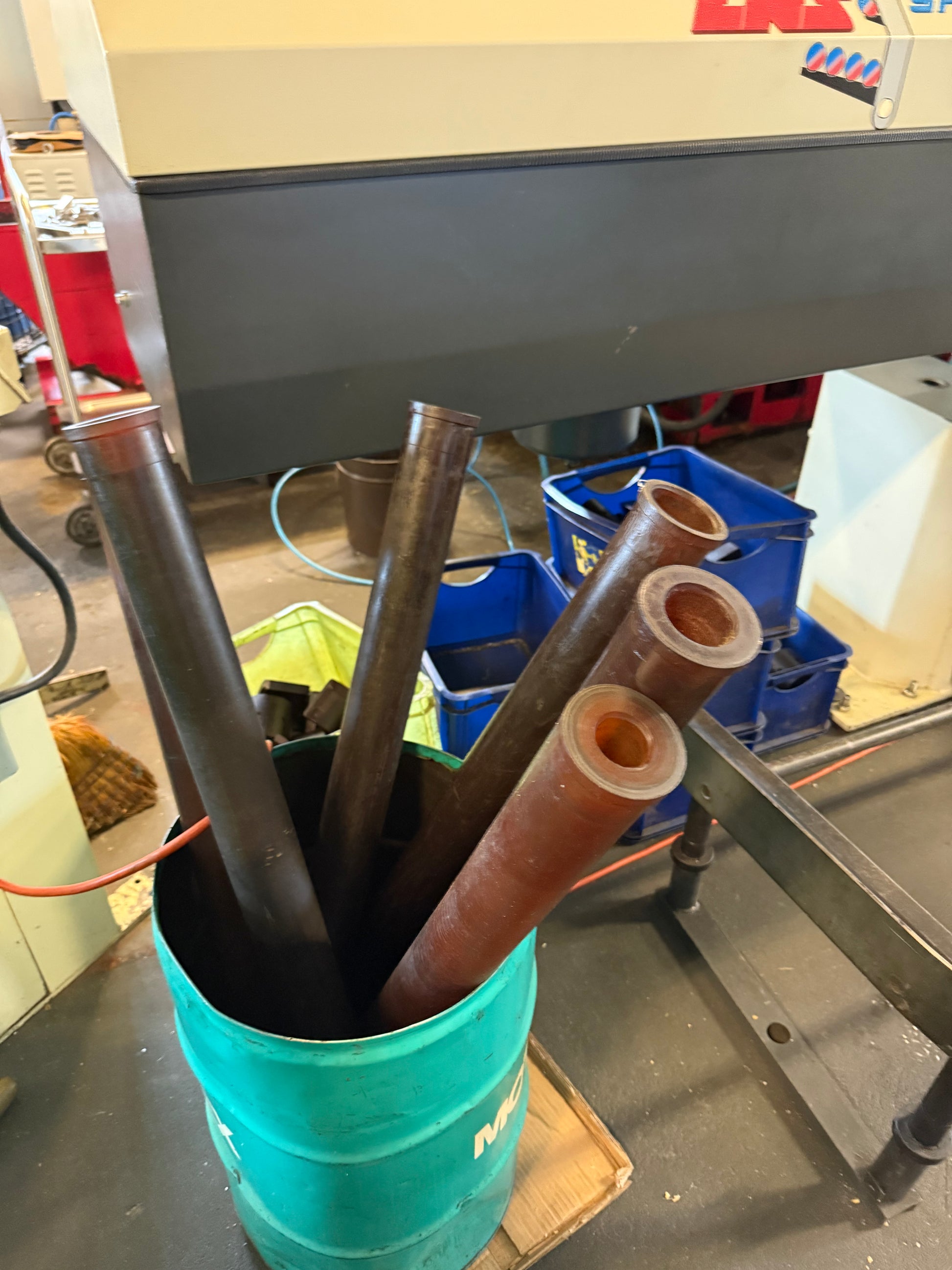

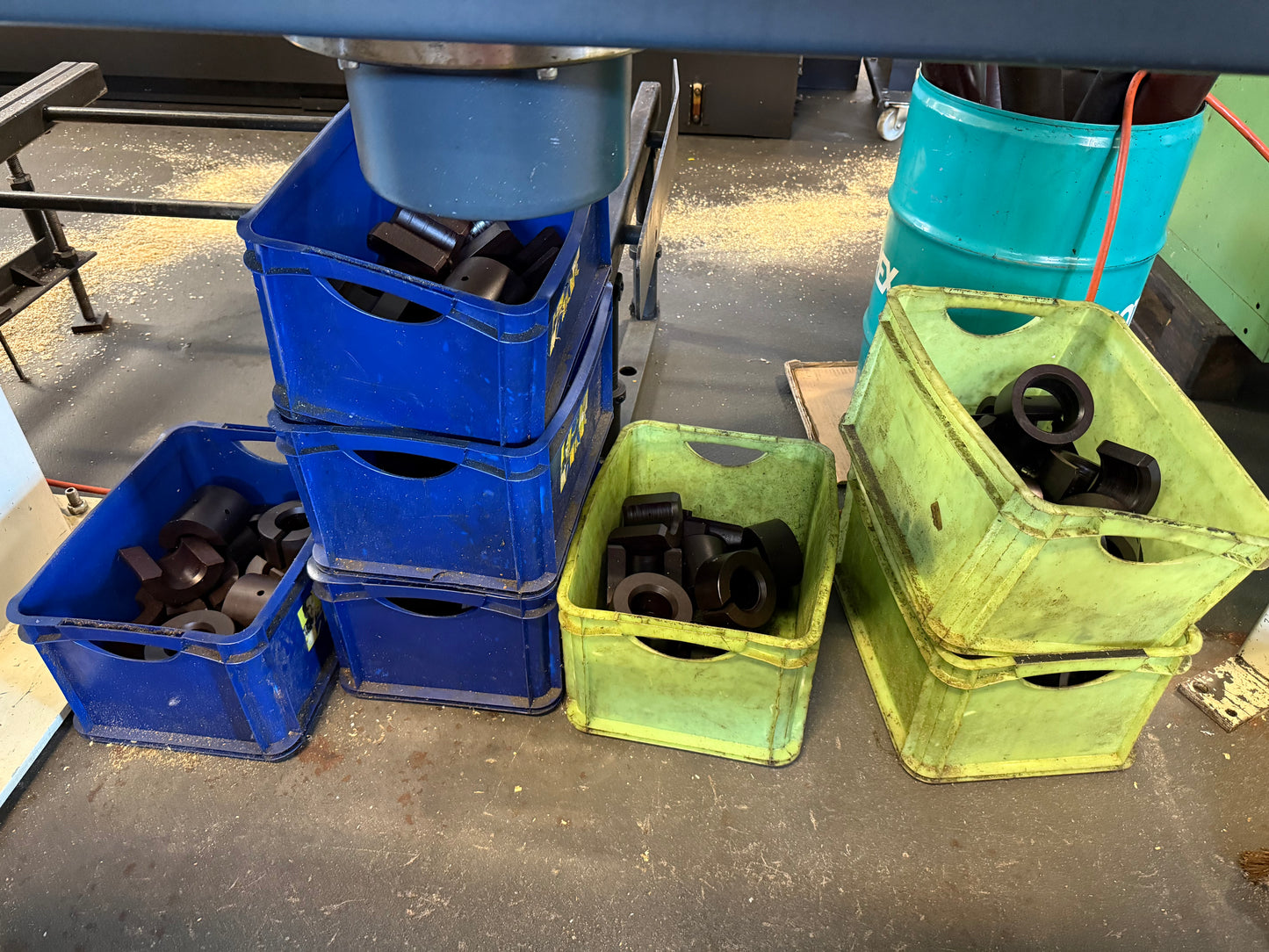

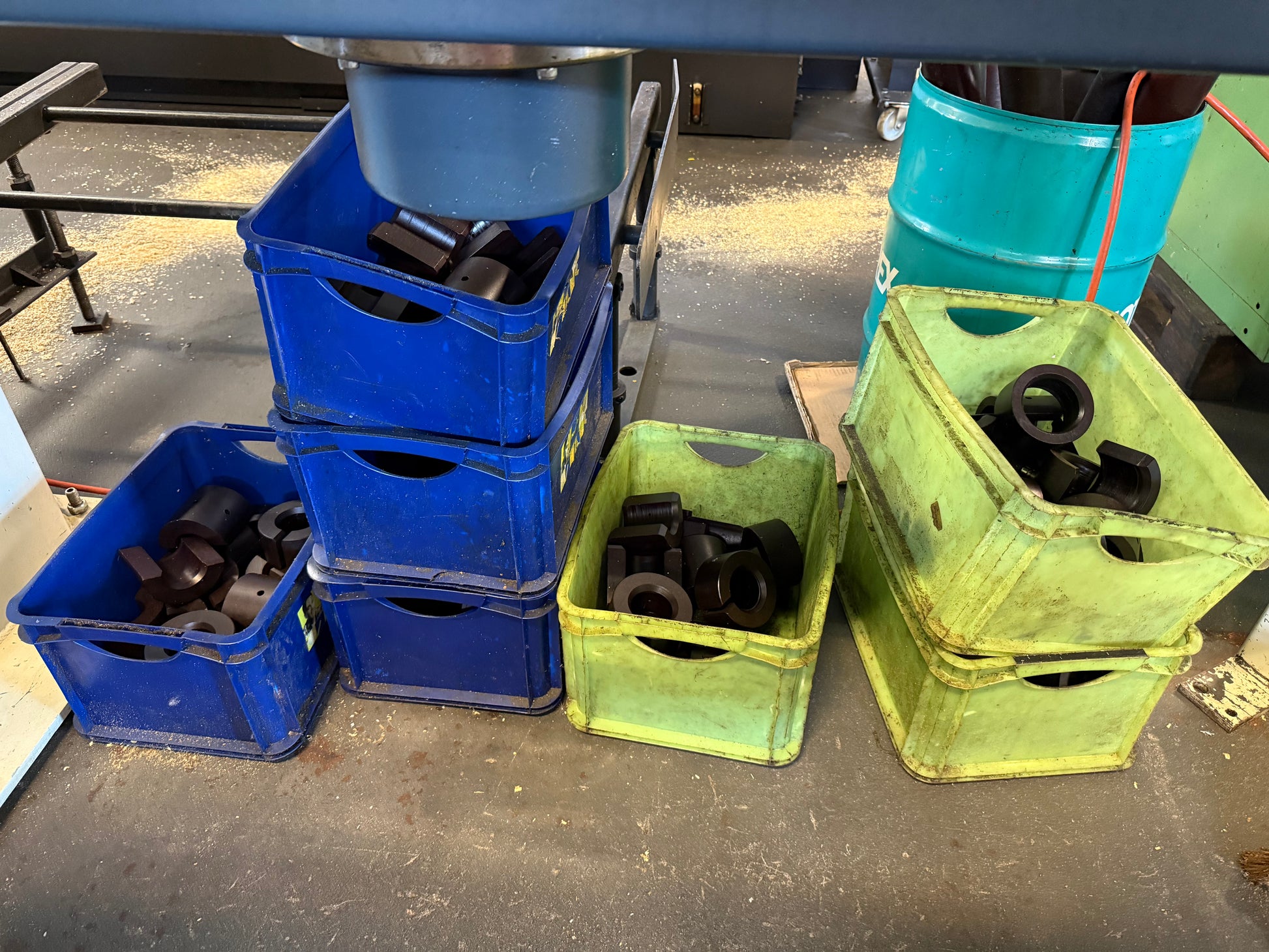

| Satz Spannzangen | |
| Kühlmitteleinrichtung | |

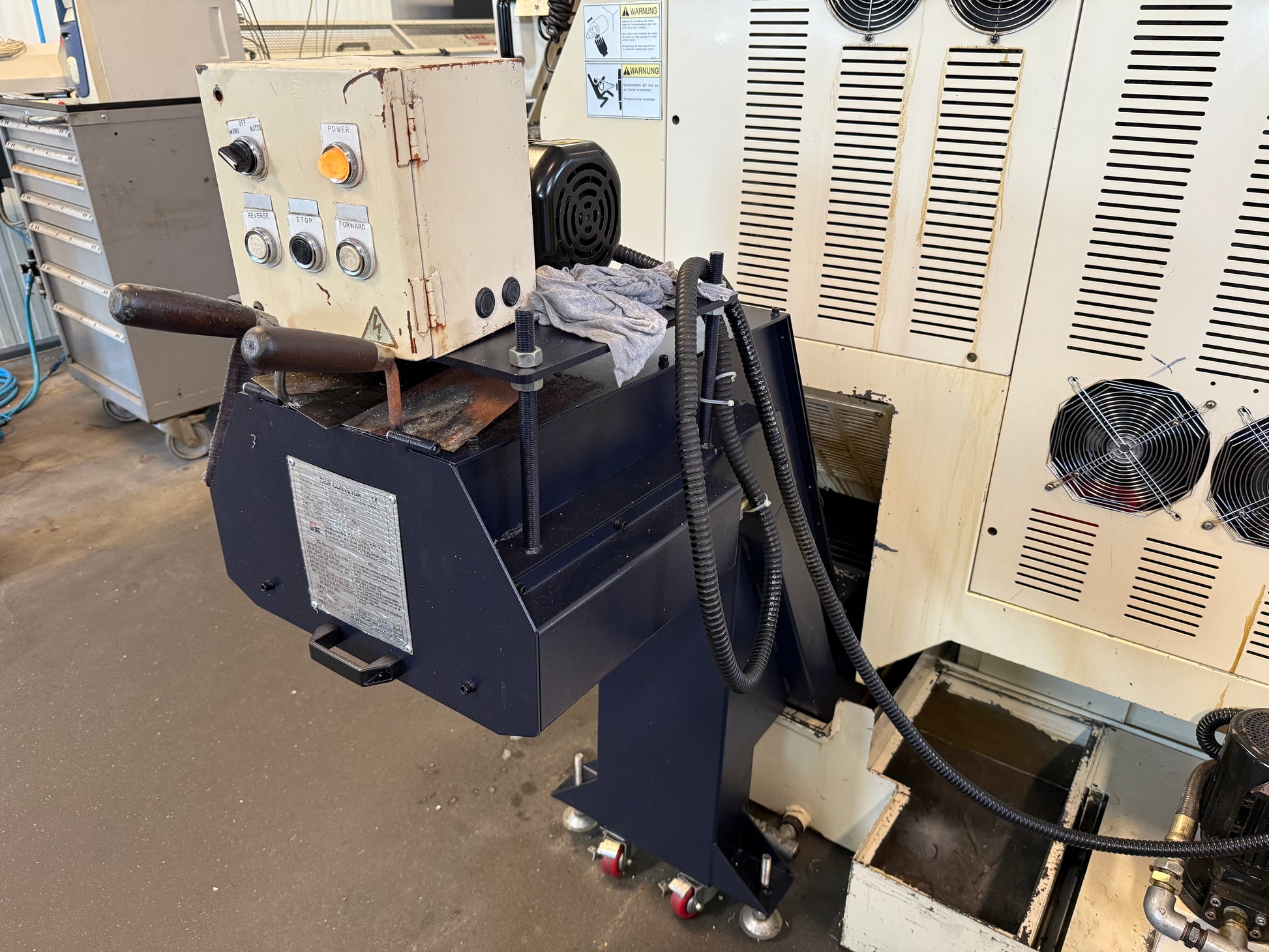

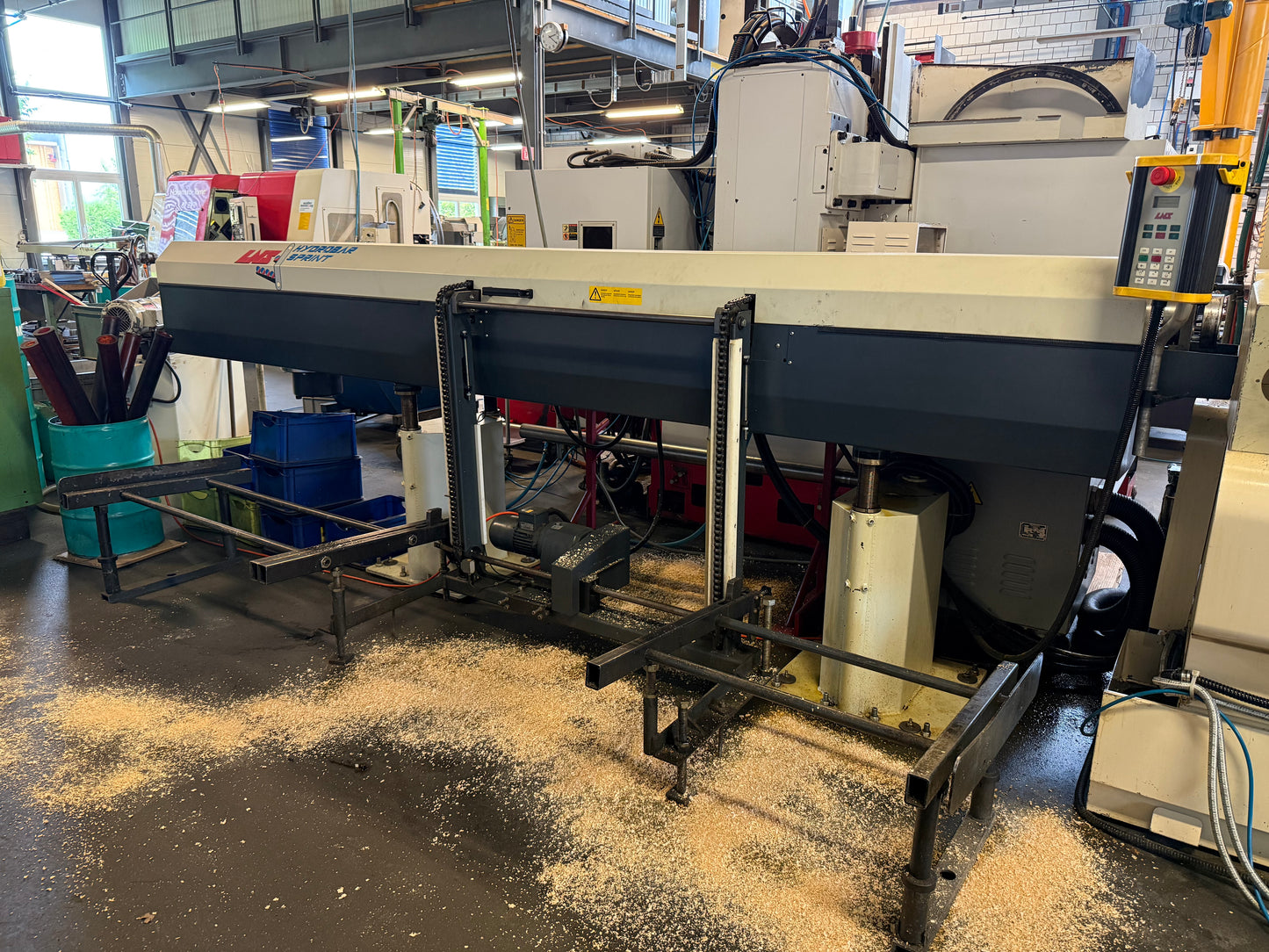

| Lademagazin | LNS Hydrobar Sprint |

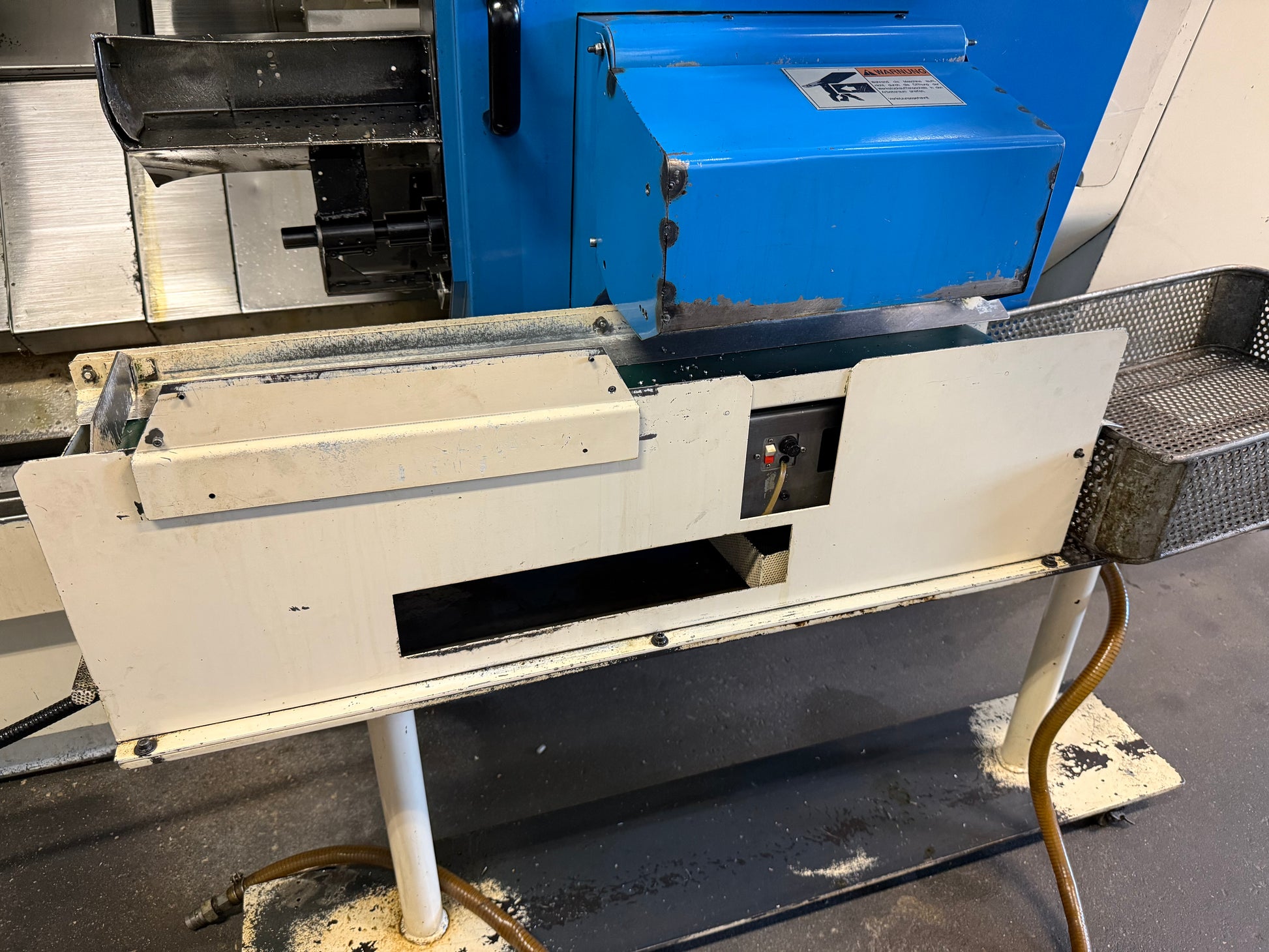

| Teiletransportband | |
| Späneförderer | |
| Satz Werkzeughalter | |
| Angetriebene Werkzeugaufnahmen |
